【花雕学编程】Arduino动手做（249）---ESP32 1.28寸 TFT GC9A01屏幕之动态逐行显示 + 清屏循环

在这里插入图片描述

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

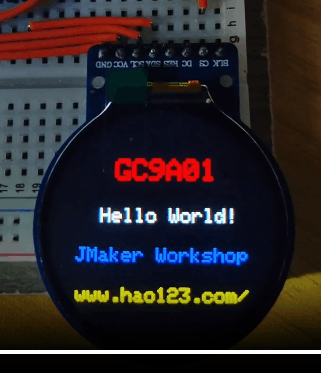

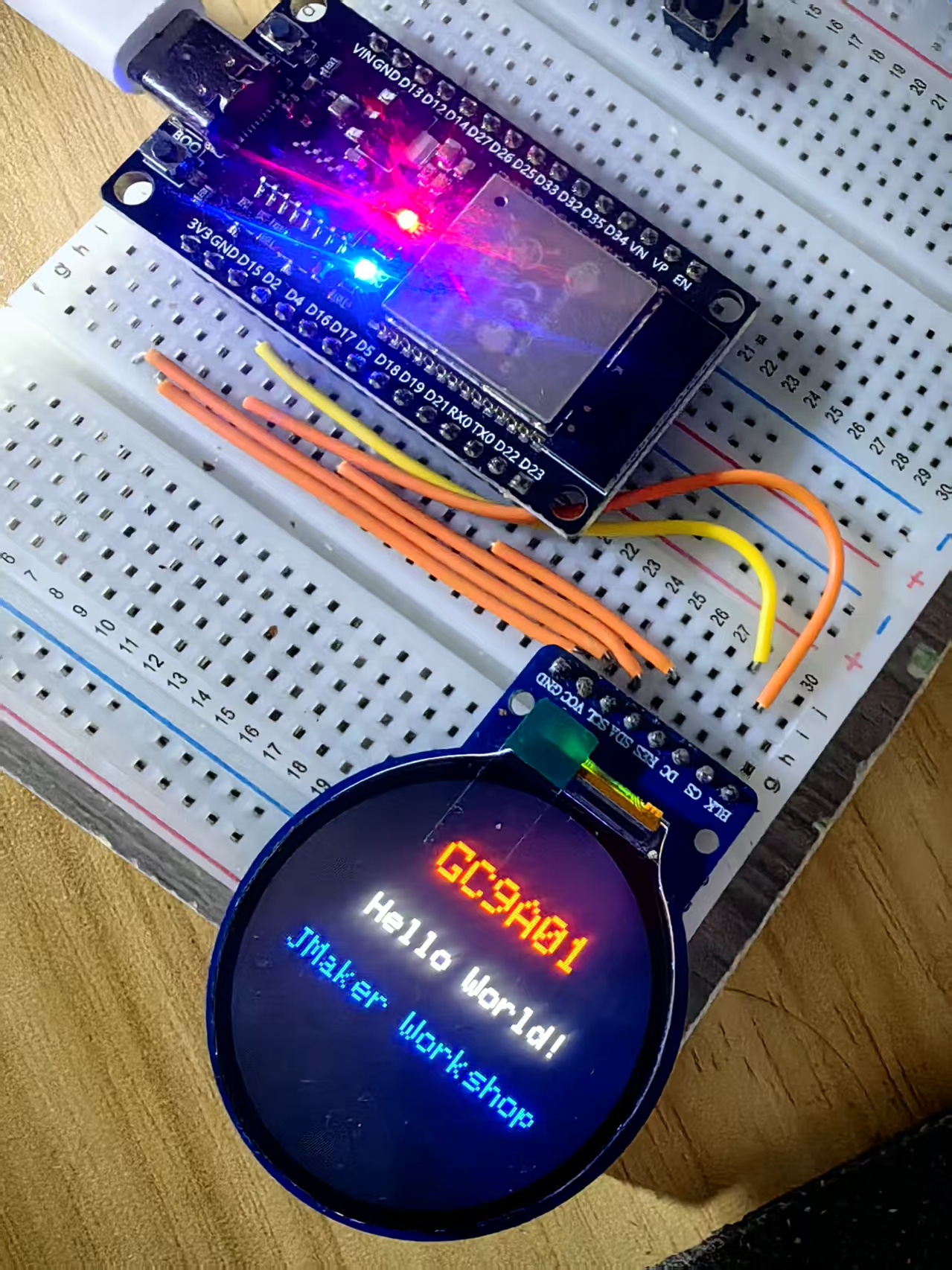

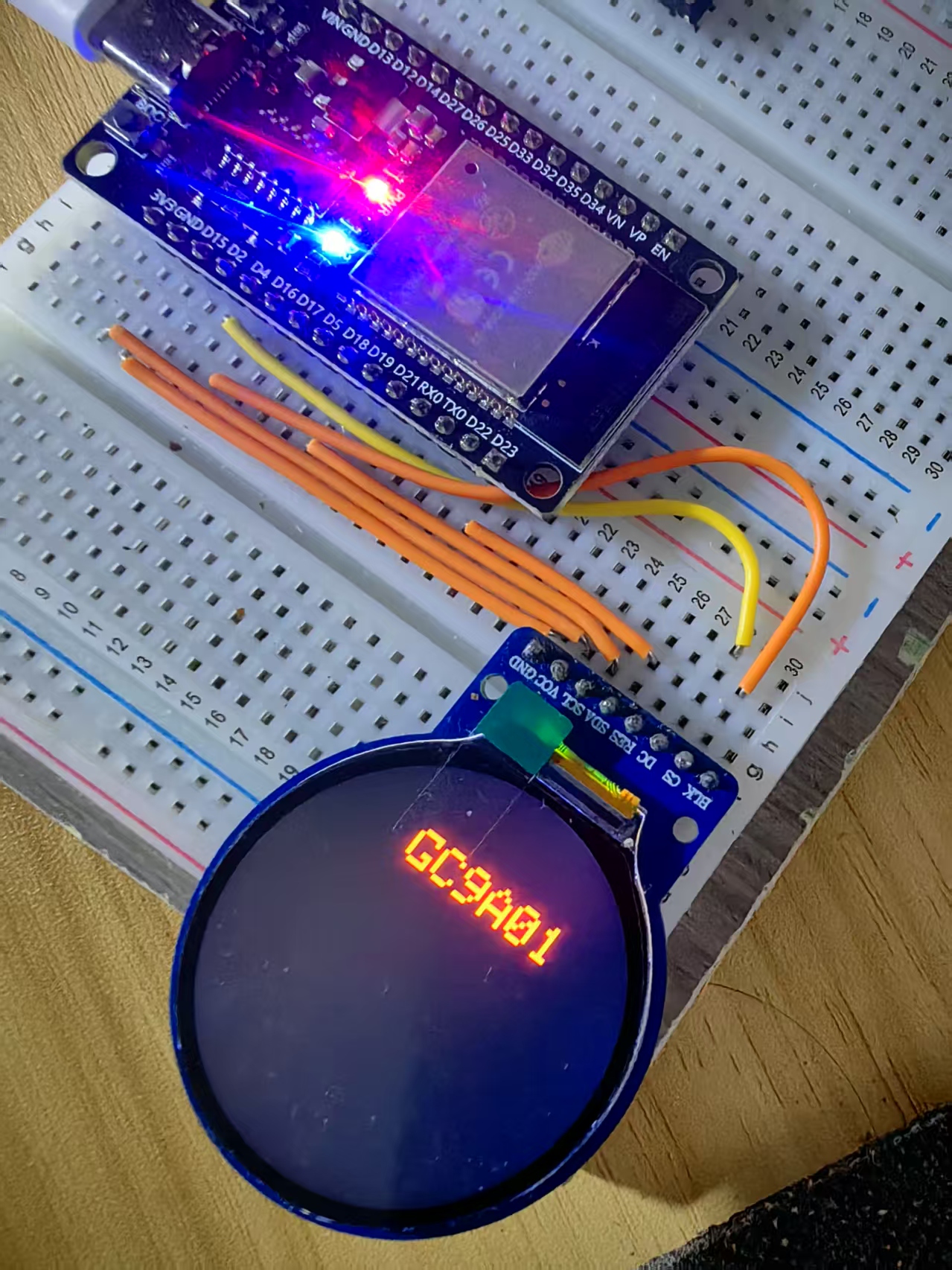

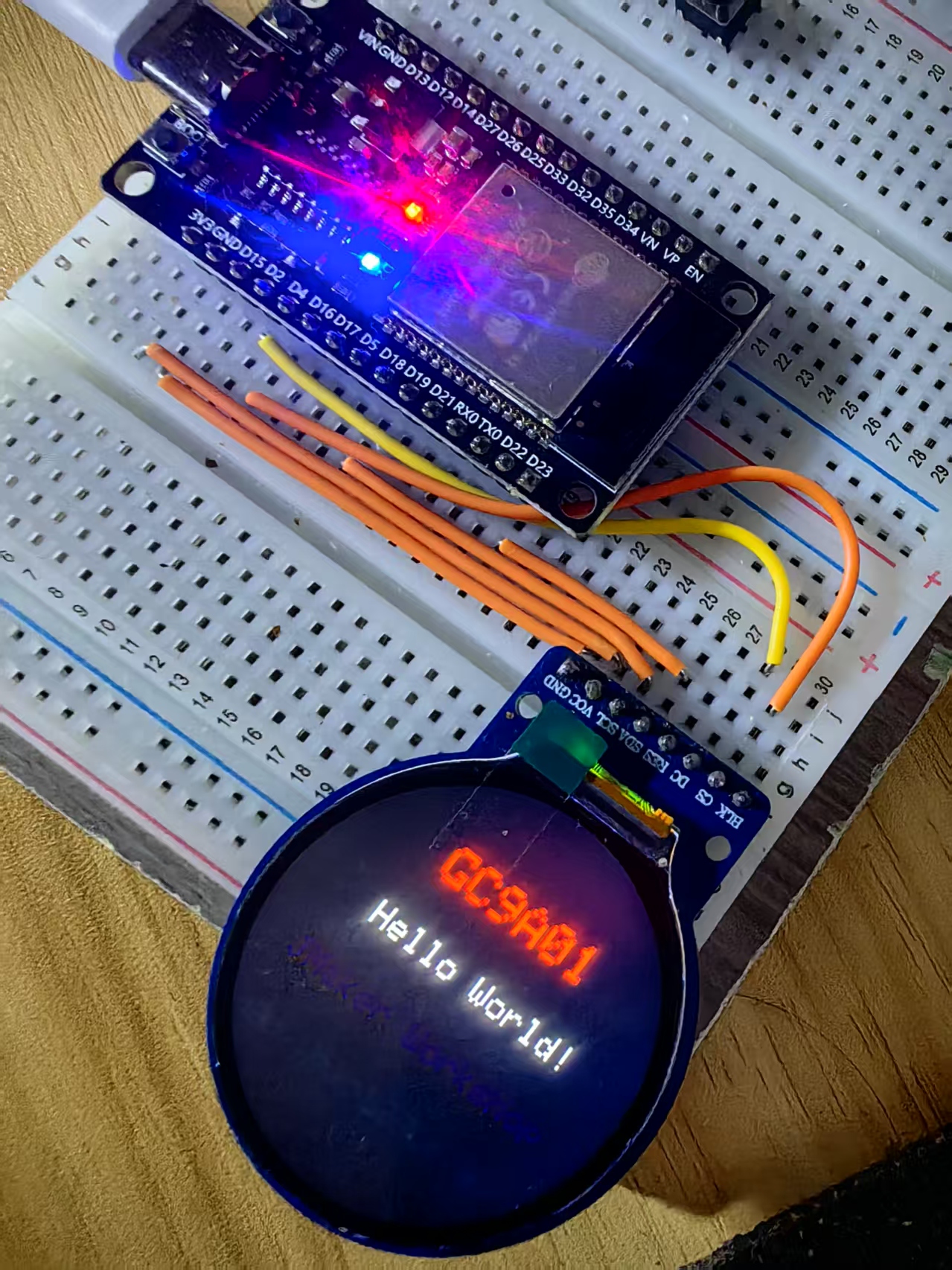

项目实验之二十二：动态逐行显示 + 清屏循环

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目实验之二十二：动态逐行显示 + 清屏循环
*/

//       GC9A010 -------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

// 定义屏幕引脚
#define TFT_DC 2        // 数据/命令引脚
#define TFT_CS 4        // 片选引脚
#define TFT_RST -1      // 重置引脚（若未连接请设置为 -1）

// 初始化屏幕对象
Adafruit_GC9A01A tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {


  Serial.begin(115200);          // 初始化串口通信

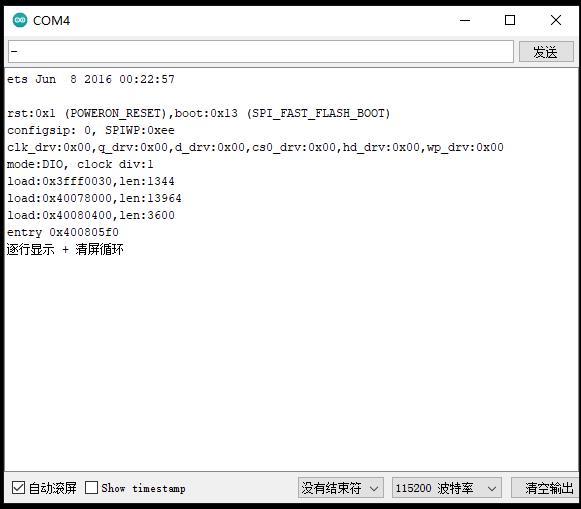

  Serial.println("逐行显示 + 清屏循环");

  tft.begin();                   // 初始化屏幕
  tft.setRotation(2);            // 设置屏幕方向
  tft.fillScreen(GC9A01A_BLACK); // 清屏并设置背景为黑色
}

void loop() {


  // 显示每一行文字
  tft.fillScreen(GC9A01A_BLACK);  // 清屏并设置背景为黑色

  // 第一行文字
  tft.setTextSize(3);             // 设置字体大小为3号
  tft.setTextColor(GC9A01A_RED);  // 设置文字颜色为红色
  tft.setCursor(70, 50);          // 设置文字起始位置
  tft.print("GC9A01");
  delay(500);                     // 停留500毫秒

  // 第二行文字
  tft.setTextSize(2);             // 设置字体大小为2号
  tft.setTextColor(GC9A01A_WHITE); // 设置文字颜色为白色
  tft.setCursor(55, 100);         // 设置文字位置
  tft.print("Hello World!");
  delay(500);                     // 停留500毫秒

  // 第三行文字
  tft.setTextColor(GC9A01A_BLUE);  // 设置文字颜色为蓝色
  tft.setCursor(30, 140);         // 设置文字位置
  tft.print("JMaker Workshop");
  delay(500);                     // 停留500毫秒

  // 第四行文字
  tft.setTextColor(GC9A01A_YELLOW); // 设置文字颜色为黄色
  tft.setCursor(30, 180);         // 设置文字位置
  tft.print("www.hao123.com/");
  delay(500);                     // 停留500毫秒

  // 完成后清屏
  tft.fillScreen(GC9A01A_BLACK);  // 清屏
  delay(500);                    // 清屏后停留500毫秒
}
