GoogleLeNet

GoogLeNet在2014年的ImageNet Large Scale Visual Recognition Challenge (LSVRC)中获得了冠军。GoogLeNet的设计灵感来源于NiN（Network in Network），通过使用多个小的网络模块串联成更大的网络。这些小的网络模块被称为Inception模块，它们能够并行地从不同尺度提取特征，然后将这些特征合并起来，以提高网络的准确性和性能。

Inception模块的设计

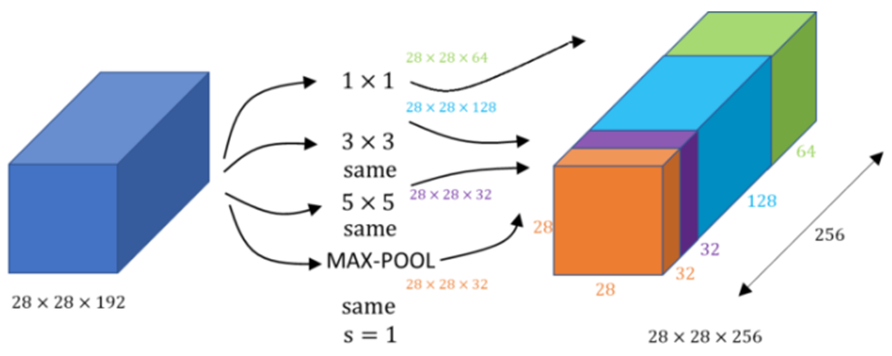

1. 多尺度特征提取：Inception模块通过使用不同大小的卷积核（例如1x1、3x3、5x5）和3x3的MaxPooling层来并行地提取不同尺度的特征。这种设计使得网络能够捕捉到图像中的局部和全局信息。
2. 特征融合：提取的特征图通过通道轴（channel axis）拼接起来，增加了网络的宽度，从而能够捕捉更多的图像特征。
3. 尺寸一致性：为了保持特征图的尺寸一致，卷积层和池化层通常会使用padding="same"和stride=1的参数设置，这样无论卷积或池化操作后，输出的特征图尺寸都与输入保持一致。

Inception模块的优化

1. 1x1卷积层：为了减少模型的参数数量和计算量，GoogLeNet在Inception模块中引入了1x1的卷积层。这些1x1的卷积层可以看作是一种降维操作，它们在进行更大卷积核操作之前减少输入通道的数量。



2. 减少参数和计算量：1x1卷积层通过减少通道数，有效地减少了后续卷积层的参数数量和计算量，同时保持了网络的深度和宽度。

3. MaxPooling后的处理：在通过3x3的MaxPooling层后，通常会再使用1x1的卷积层来进一步减少输出的通道数，以控制模型的复杂度。将四个结果以通道轴串接在一起（来源）。

1x1卷积层如何降低输出通道数及参数量？

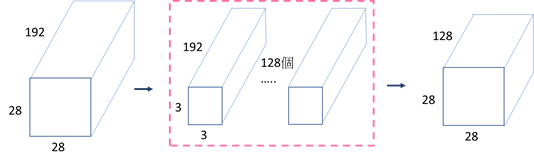

先看接了一层3x3卷积层的参数量，由下图所示，参数量为 (3 \times 3 \times 192 + 1 \times 128 = 106112)

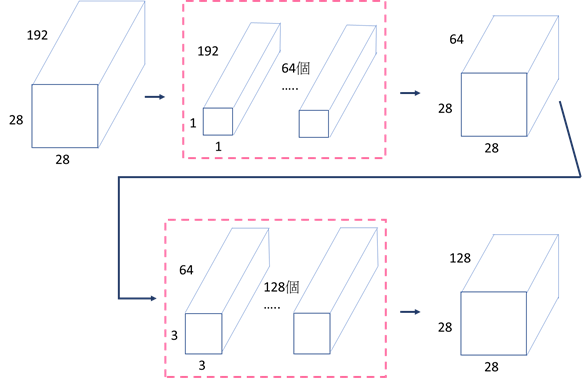

接下来来看先接1x1卷积层，再接3x3卷积层的参数量为 (1 \times 1 \times 192 + 1 \times 64 + 3 \times 3 \times 64 + 1 \times 128 = 86208)。

从原先的参数量106112降至86208个，因此之后的Inception模块都是使用改良过的版本。

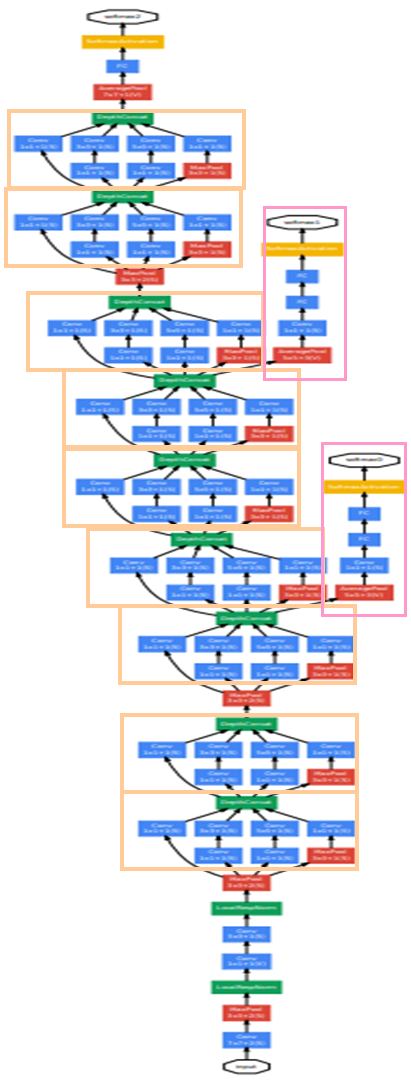

介绍完Inception模块后，接下来要讲述GoogLeNet的模型架构。下图为GoogLeNet的模型架构，由下至上为输入到输出。橘色的框框为Inception模块，而粉色的框框为分类辅助器（auxiliary classifiers）。

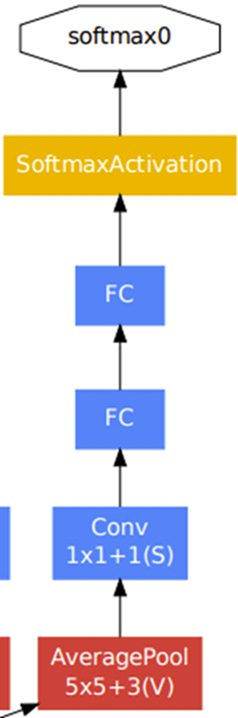

GoogLeNet是深层的神经网络，因此会遇到梯度消失的问题。分类辅助器就是为了避免这个问题，并提高其稳定性和收敛速度。方法是在两个不同层的Inception模块输出结果并计算loss，最后将这两个loss和真实loss加权总和，计算出总loss，其中Inception模块的loss权重值为0.3。
[
\text{total_loss} = \text{real_loss} + 0.3 \times \text{aux_loss_1} + 0.3 \times \text{aux_loss_2}
]

接下来是Inception-V1的代码，分别定义了InceptionV1 block和auxiliary classifiers，再将这两个模块组合成InceptionV1，其中辅助分类器只在训练时使用。

---

ResNet (2015)

论文链接: https://arxiv.org/pdf/1512.03385.pdf

ResNet在2015年由微软的何恺明博士提出，并在同年ImageNet LSVRC分类竞赛中获得了冠军，同时也在ImageNet detection、ImageNet localization、COCO detection和COCO segmentation等任务中均获得了第一名，此外还获得了CVPR2016最佳论文奖。

在竞赛中，ResNet一共使用了152层网络，其深度比GoogLeNet高了七倍多（20层），并且错误率为3.6%，而人类在ImageNet的错误率为5.1%，已经达到了小于人类错误率的程度。

ResNet为何能够如此厉害？原因在于ResNet提出之前，神经网络一直无法进行更深层的训练，而ResNet提出的Residual Learning能够让深层网络更容易训练，开启了超深网络的时代。

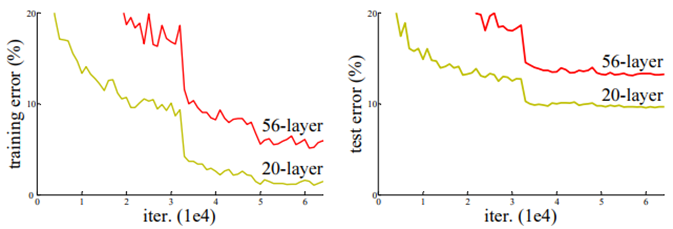

至于神经网络为何无法进行更深层的训练？随着网络层数的增加，当达到一定程度时，反而会降低训练准确率。由下图可以看出，56层的网络表现比20层还差，但这并不是因为过拟合的问题，而是深层网络的退化问题（degradation）。

ResNet的特色在于使用了Shortcut Connection的结构，一共有两个分支：一个是将输入的x跨层传递，另一个是F(x)。将这两个分支相加再送到激活函数中，这种方式称为Residual Learning，可以解决模型退化的问题（degradation）。

❓Residual Learning是如何解决模型退化的问题？

由Residual Learning我们可以知道输出为F(x) + x，首先令这个式子等于H(x)，也就是输出值为H(x) = F(x) + x。

当网络训练达到饱和的时候，F(x)容易被优化成0，这时只剩下x，此时H(x) = x，这种情况就是Identity mapping（恒等映射）。

先来看一下Identity mapping的定义：

设M为一集合，于M上的恒等函数f被定义于一具有定义域和对应域M的函数，其对任一M内的元素x，会有f(x)=x的关系。

这段话的意思其实就是指输入函数的值会等于输出函数的值，因此越深的网络，也能确保准确率不会下降。

• Residual Block

Residual同样采用模块化的方式，针对不同深度的ResNet，作者提出了两种Residual Block。

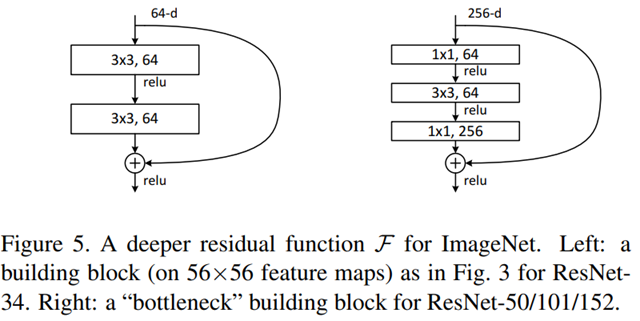

下图(a)为基本的Residual Block，使用连续的两个3x3卷积层，并每两个卷积层进行一次Shortcut Connection，用于ResNet-34。

下图(b)则是针对较深的网络所做的改进，称为bottleneck。因为层数越高，导致训练成本变高，因此为了降低维度，在送入3x3卷积层之前，会先通过1x1卷积层降低维度，最后再通过1x1卷积层恢复原本的维度。用于ResNet-50、ResNet-101、ResNet-152。

• ResNet架构

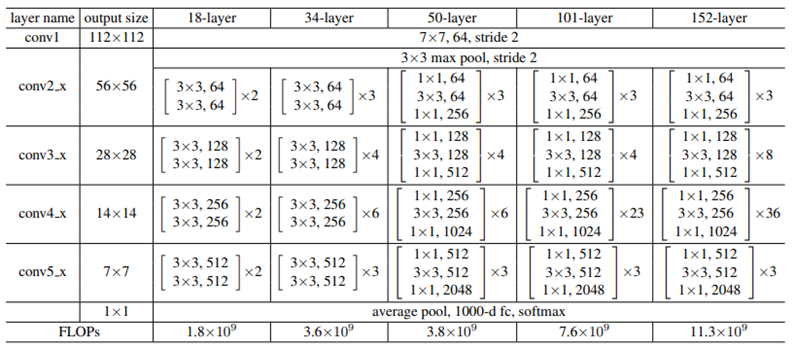

下图为ResNet不同层数的网络架构，可以看到第一层为7x7的卷积层，接上3x3 Maxpooling，接着再使用大量的Residual Block，最后使用全局平均池化（Global Average Pooling）并传入全连接层进行分类。

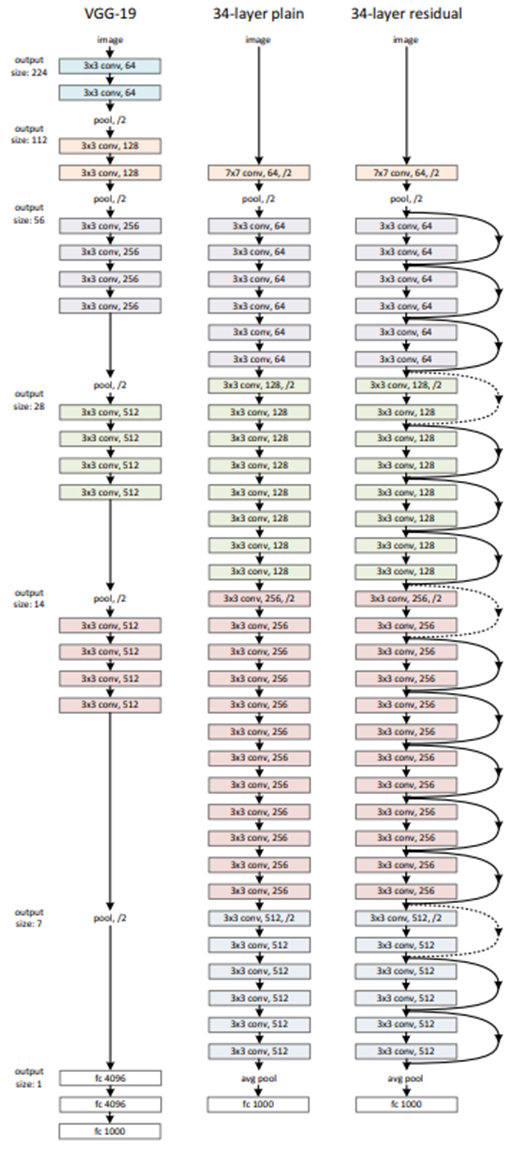

下图为ResNet-34的网络模型图，虚线部分就是指在进行Shortcut Connection时，输入的x与权重输出的F(x)通道（channel）数目不同，因此需要使用1x1卷积层调整通道维度，使其可以进行相加的运算。

看完了ResNet架构，接下来是代码。刚刚有提到ResNet针对不同深度提出了两种Residual Block，所以代码里分别定义了basic_block及bottleneck_block两种模块。

---

DenseNet (2017)

论文链接: https://arxiv.org/pdf/1608.06993.pdf

DenseNet有别于以往的神经网络，不是从网络深度与宽度着手，而是从特征的角度去考虑，通过特征重用的方式，加强了特征的利用、减轻梯度消失的问题、大幅地减少了参数计算量，并达到了更好的准确率，因而获得了CVPR 2017最佳论文。

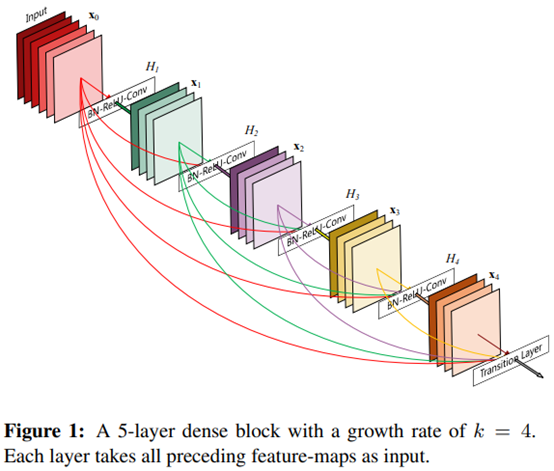

那DenseNet是如何从特征的角度去考虑的呢？它的做法就是将前面所有层的feature map作为输入，然后将其concat起来聚合信息，如此一来可以保留前面的特征，称为特征重用（feature reuse），让结构更加密集，提高了网络的信息和梯度流动，使得网络更加容易训练。

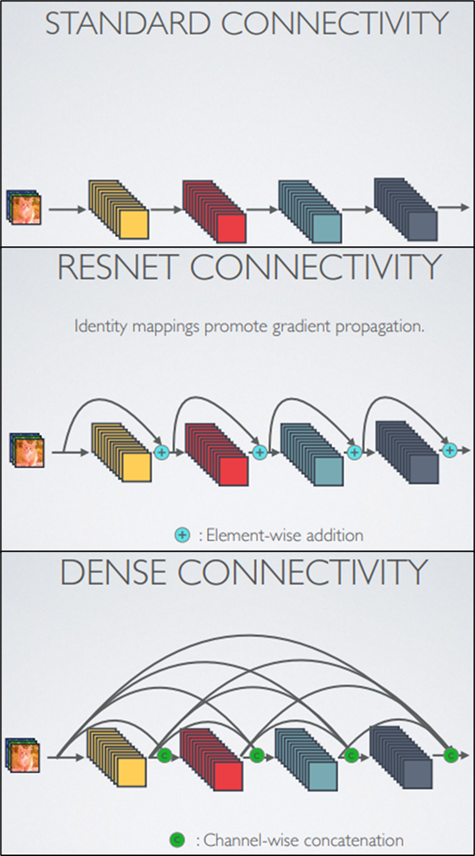

而这个特征重用的想法是来源于ResNet的Shortcut Connection思想，但不同的是ResNet是将feature map做跨通道的相加，而DenseNet则是以通道轴做串接的动作。

source

DenseNet由Dense block与Transition layer（过渡层）所组成，Dense block就是刚刚提到的特征重用的部分，而Transition layer就是将两个相邻的Dense block做连接。

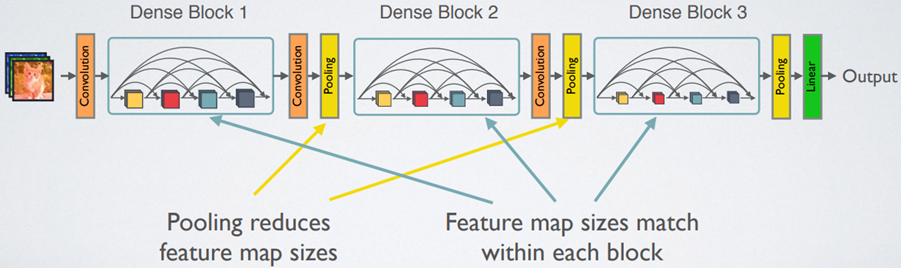

下图是DenseNet的网络架构，总共有三个Dense block，并且两个block之间的卷积层与池化层为transition layer，全局平均池化（Global Average Pooling）以及全连接层。

source

• Dense block

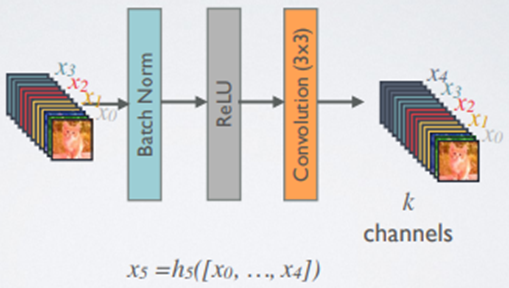

Dense block采用Batch Normalization、ReLU、3x3卷积层的结构，与ResNet block不同的是Dense block有个超参数k称为growth rate，是指每层输出的channel数目为k个（输出通道数会随着层数而增加）。为了不让网络变宽，通常使用较小的k。

source

• Bottleneck Layer

因为特征重用的因素，输出通道数会随着层数而增加，因此Dense block可以采用Bottleneck来降低通道维度、减少参数计算量。

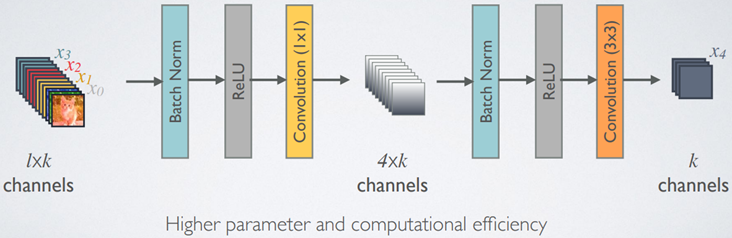

Bottleneck的结构为Batch Normalization、ReLU、1x1卷积层、Batch Normalization、ReLU、3x3卷积层，称为DenseNet-B。

source

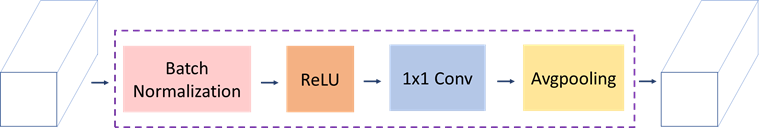

• Transition Layer

Transition layer的目的是为了压缩模型，使模型不会过于复杂，主要是将两个Dense block进行连接。由于Dense block的输出通道数目很多，会有通道数过长的问题，因此需要使用1x1卷积层来降维，并且使用平均池化来缩小特征图的尺寸。

• DenseNet架构

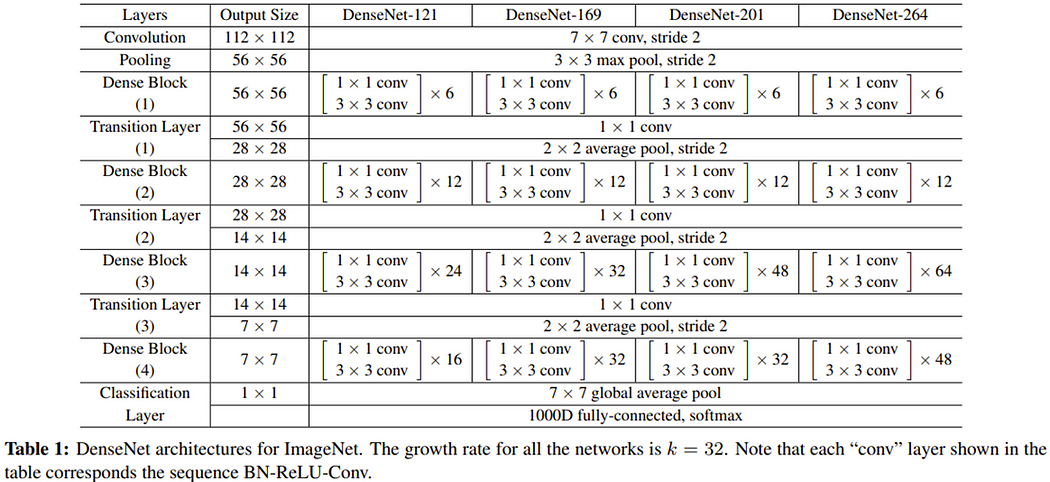

下图为DenseNet不同层数的网络架构，可以看到第一层为7x7的卷积层，接上3x3 Maxpooling，接着再使用大量的Dense Block、Transition Layer，最后使用全局平均池化（Global Average Pooling）并传入全连接层进行分类。

前面提到一开始的Dense block采用Batch Normalization、ReLU、3x3卷积层的结构，但后来为了降低通道维度就改采用Bottleneck。在代码里还是都有定义，只是DenseNet的结构是使用Bottleneck。
