HarmonyOS Next 自定义图形Canvas实践

企业开发 2025-04-08 08:34
0 阅读

HarmonyOS Next中使用Canvas提供画布组件，用于自定义绘制图形，我们可以使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制，绘制对象可以是基础形状、文本、图片等。

HarmonyOS Next 提供了以下三种形式在画布绘制自定义图形：

  1. 使用CanvasRenderingContext2D对象在Canvas画布上绘制。
  2. 离屏绘制是指将需要绘制的内容先绘制在缓存区，再将其转换成图片，一次性绘制到Canvas上，加快了绘制速度。
  3. 在Canvas上加载Lottie动画。
Canvas绘制使用步骤

首先我们需要构建RenderingContextSettings对象，然后使用RenderingContextSettings对象对象构建CanvasRenderingContext2D，因为Canvas构造函数中需要传入CanvasRenderingContext2D对象。
下面实现最简单的一个示例：

private settings: RenderingContextSettings = new RenderingContextSettings(true)
private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
build() {
  RelativeContainer() {
    Canvas(this.context)
      .width('100%')
      .height('100%')
      .backgroundColor('#660099')
  }
}

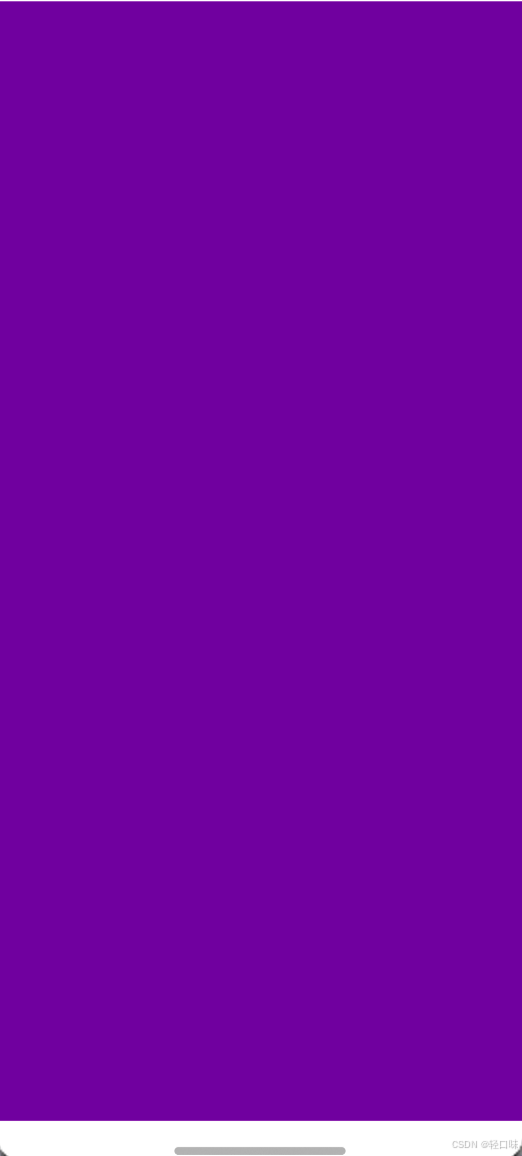

在这里插入图片描述

这里只是简单实现一个背景色，这里面setting用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿，true表明开启抗锯齿。接下来我们就可以使用CanvasRenderingContext2D操作Canvas了。要操作Canvas必须要等待onReady回调后才可以执行，onReady(event: () => void)是Canvas组件初始化完成时的事件回调，调用该事件后，可获取Canvas组件的确定宽高，进一步使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象调用相关API进行图形绘制。

离屏渲染介绍

离屏绘制是指将需要绘制的内容先绘制在缓存区，再将其转换成图片，一次性绘制到Canvas上，加快了绘制速度。过程为：

  1. 通过transferToImageBitmap方法将离屏画布最近渲染的图像创建为一个ImageBitmap对象。
  2. 通过CanvasRenderingContext2D对象的transferFromImageBitmap方法显示给定的ImageBitmap对象。
    在画布组件中，通过CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制时调用的接口相同。
    下面是一个离屏渲染的示例：
@Entry
@Component
struct Index {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private offCanvas: OffscreenCanvas = new OffscreenCanvas(600, 600)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#5F3CE2')
        .onReady(() => {
          let offContext = this.offCanvas.getContext("2d", this.settings)
          //可以在这里绘制内容
          offContext.strokeRect(20, 20, 100, 100);
          //将离屏绘值渲染的图像在普通画布上显示
          let image = this.offCanvas.transferToImageBitmap();
          this.context.transferFromImageBitmap(image);
        })
    }
    .width('100%')
    .height('100%')
  }
}
  1. 首先创建setting对象，用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿。
  2. 接下来创建OffscreenCanvas对象，width为离屏画布的宽度，height为离屏画布的高度。通过在canvas中调用OffscreenCanvasRenderingContext2D对象来绘制。
  3. 在onReady中通过let offContext = this.offCanvas.getContext("2d", this.settings)获取离屏上下文
  4. 在离屏画布中绘制矩形
  5. 通过this.offCanvas.transferToImageBitmap()将离屏绘值渲染的图像在普通画布上显示
各种形状绘制
绘制线条

通过beginPath、moveTo、lineTo来实现线条绘制。

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#cbbbf2')
        .onReady(() => {
          this.context.beginPath();
          this.context.moveTo(150, 50);
          this.context.lineTo(200, 150);
          this.context.stroke();
        })
    }
    .width('100%')
    .height('100%')
  }
}

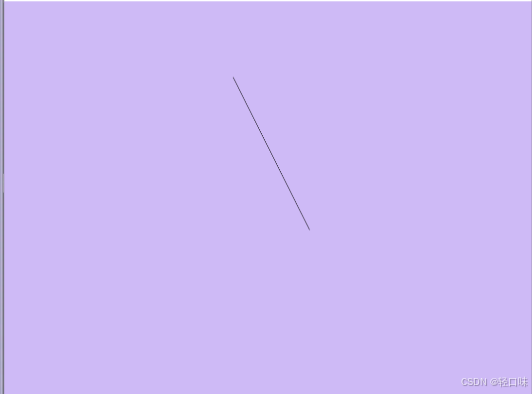

在这里插入图片描述

绘制矩形

fillRect绘制实心矩形，strokeRect绘制空心矩形，下面以实心矩形为例：

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#cbbbf2')
        .onReady(() => {
          this.context.fillStyle = '#0097D4';
          this.context.fillRect(50, 50, 100, 100);
        })
    }
    .width('100%')
    .height('100%')
  }
}

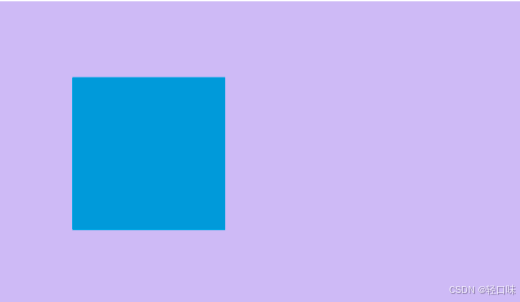

在这里插入图片描述

绘制圆形

通过arc绘制圆形：

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#cbbbf2')
        .onReady(() => {
          let region = new Path2D();
          region.arc(100, 75, 50, 0, 6.28);
          this.context.stroke(region);
        })
    }
    .width('100%')
    .height('100%')
  }
}
绘制椭圆

ellipse可以用来绘制椭圆：

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#cbbbf2')
        .onReady(() => {
          this.context.beginPath();
          this.context.ellipse(150, 150, 50, 100, Math.PI * 0.25, Math.PI * 0, Math.PI * 2);
          this.context.stroke();
        })
    }
    .width('100%')
    .height('100%')
  }
}

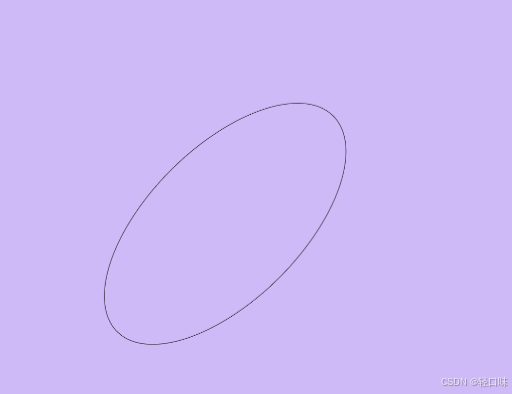

在这里插入图片描述

文本绘制

可以通过fillText（文本填充）、strokeText（文本描边）等接口进行文本绘制，示例中设置了font为50像素高加粗的"sans-serif"字体，然后调用fillText方法在(50, 100)处绘制文本"Hello World!"，设置strokeStyle为红色，lineWidth为2，font为50像素高加粗的"sans-serif"字体，然后调用strokeText方法在(50, 150)处绘制文本"Hello World!"的轮廓。

@Entry
@Component
struct Index {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#cbbbf2')
        .onReady(() => {
          // 文本填充
          this.context.font = '50px bolder sans-serif';
          this.context.fillText("HarmonyOS!", 50, 100);
          // 文本描边
          this.context.strokeStyle = "#ff0000"
          this.context.lineWidth = 2
          this.context.font = '50px bolder sans-serif';
          this.context.strokeText("HarmonyOS", 50, 150);
        })
    }
    .width('100%')
    .height('100%')
  }
}

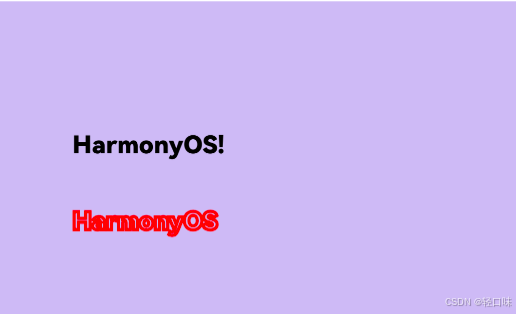

在这里插入图片描述

其他

此外还提供了绘制图片和图像像素信息处理、绘制渐变（CanvasGradient对象）相关的方法：createLinearGradient（创建一个线性渐变色）、createRadialGradient（创建一个径向渐变色）等。

总结

本文详细介绍了在 HarmonyOS Next 中使用 Canvas 组件进行自定义图形绘制的方法。Canvas 是一个用于绘制图形的画布组件，支持通过 CanvasRenderingContext2D 和 OffscreenCanvasRenderingContext2D 对象绘制基础形状、文本、图片等内容。文章重点讲解了三种绘制方式：直接绘制、离屏绘制（提升效率）以及加载 Lottie 动画。
