基于多源数据融合与AI的AMHS智能监控系统设计方案
一、系统架构设计
采用分层架构，实现数据采集→边缘计算→云端分析→决策反馈的闭环流程（图1）：
- 感知层：部署温度、振动、视觉、定位等传感器，覆盖轨道、搬运设备、生产环境，支持Modbus/OPC UA/MQTT协议接入。
- 边缘层：嵌入式网关实现数据预处理（降噪、特征提取），降低云端负载。例如，振动信号在边缘节点进行时域统计（均值、峰峰值）和小波包分解。
- 平台层：工业物联网平台（如华为云/腾讯云）提供多源数据融合能力，支持时序数据库存储设备状态数据，关系型数据库存储知识图谱。
- 应用层：集成预测性维护模型、知识图谱推理引擎、三维可视化界面，输出维护建议并触发工单系统。
二、关键模块技术方案
1. 轨道与机械结构健康监测
- 传感器选型：
- 轨道轮廓检测：Micro-Epsilon激光线形轮廓传感器（精度±0.1mm），检测轨道磨损、变形。
- 动态载荷监测：应变式测力传感器（量程0-50kN）与剪力传感器组合，部署于轨道关键节点，实时监测应力分布。
- 振动分析：MEMS三轴加速度计（采样率10kHz），检测异常震动频谱特征。
- AI模型：
- 裂缝检测：高分辨率工业相机（2000万像素）+ UNet模型，结合形态学操作去除噪声，裂纹识别准确率>95%。
- 磨损预测：LSTM网络分析激光扫描数据的时间序列，预测轨道剩余寿命（RUL），误差<5%。
2. 力磁线温度与设备状态关联
- 部署方案：
- 永磁电机关键点安装K型热电偶（测温范围-40~125℃），线圈部位采用红外热像仪（精度±1℃）。
- 故障预警逻辑：
- 建立温度-电流-振动多变量回归模型，当温度超过阈值（如磁钢>70℃）且伴随电流波动时，触发退磁风险预警。
3. 人员与生产环境监控
- 技术方案：
- 定位系统：UWB+RFID融合定位（误差<0.5m），划分安全区域，人车分流控制。
- 视觉监控：广角摄像头+目标检测模型（YOLOv8），识别人员闯入、未佩戴安全装备等违规行为，报警延迟<3秒。
- 合规性设计：
- 数据加密传输（AES-256），防爆区域设备满足Exd IIBT4标准，符合《成都市跨部门合规指南》要求。
4. 多源数据融合与实时处理
- 数据流架构：
- 使用Apache Flink处理实时数据流（吞吐量>10万条/秒），窗口函数计算振动信号的移动平均，Kafka缓存高并发数据。
- 时序数据库（InfluxDB）存储传感器数据，图数据库（Neo4j）存储故障知识图谱。
- 特征工程：
- 振动信号提取小波包能量（32维特征向量），温度数据计算滑动窗口方差，视觉数据提取纹理特征（GLCM对比度）。

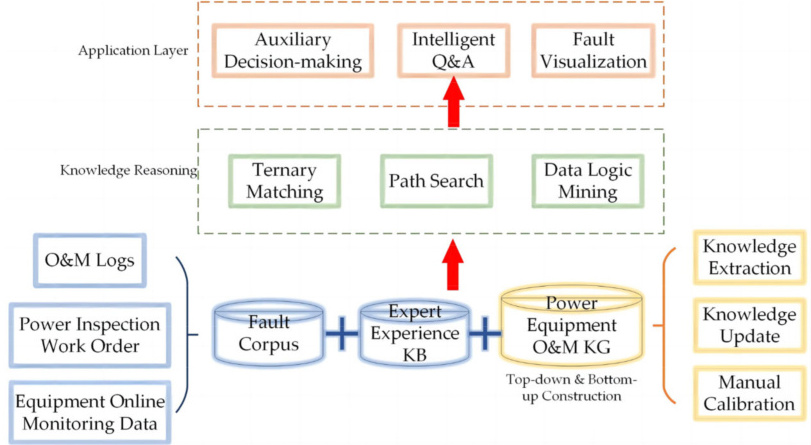

5. 知识图谱驱动的决策引擎
- 构建方法：
- 本体设计：定义实体（轨道裂纹、OHT故障）及关系（裂纹→导致→脱轨），整合历史工单数据与专家经验。
- 动态更新：基于实时故障事件自动扩展图谱，如新增“高温导致磁钢退磁”三元组。
- 推理应用：
- 当振动异常且温度升高时，图谱检索关联的故障模式（如轴承磨损），推荐维护措施（更换轴承+润滑）。
三、预测性维护模型开发
- 算法选型：
- 故障分类：随机森林模型（特征重要性排序）+ XGBoost（处理类别不平衡），F1-score>0.92。
- RUL预测：生存分析模型（Cox比例风险）结合LSTM，输入振动频谱特征与温度趋势，预测误差<8%。
- 模型评估：
- 采用交叉验证（5-fold）和混淆矩阵，监控误报率（需<2%）与召回率（>90%）。
四、系统部署与运维
- 边缘设备配置：NVIDIA Jetson Xavier用于视觉推理，ARM网关负责传感器协议转换。
- 可视化界面：Web端三维地图展示设备状态（红/黄/绿三色预警），移动端推送实时报警。
- 运维流程：
- 每月迭代训练模型（增量学习），每季度校准传感器，每年更新知识图谱。
五、预期效益评估
- 稳定性提升：故障预警时间提前80%，计划外停机减少60%，趋近99.999%可用性目标。
- 成本优化：维护成本下降35%，备件库存周转率提高50%。
六、挑战与应对
- 数据异构性：采用Apache NiFi实现多协议数据归一化，定义统一数据模型（JSON Schema）。
- 实时性要求：边缘节点预过滤无效数据，云端采用模型压缩（TensorRT加速推理）。
- 安全性：基于区块链的设备身份认证，防止数据篡改。
通过整合多模态感知、AI模型与工业物联网技术，本系统可实现AMHS的全生命周期健康管理，为半导体制造提供高可靠性的智能运维解决方案。
