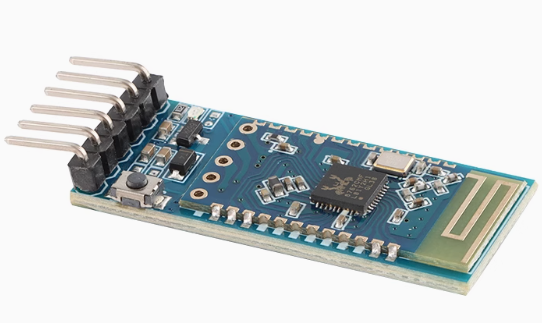

一、模块简介

  JDY-24M 超级蓝牙功能支持主从透传，iBeacon，BLE 探针，iBeacon 探测，MESH 组网，MESH 组网数量最大支持 65280 设备组网，采用多跳无线防碰撞技术，组网通信速度支持 50ms发 12 字节数据，单模块支持路由节点与终端节点，路由节点支持数据中继（不支持低功耗），终端节点支持低功耗（按键唤醒发完数据后自动睡眠），JDY-24M 组网一般只需要配置好组网 NETID、MADDR 短地址后，模块将会自动组网，组网模块与 APP 通信时相当于透传，这样极大的方便用户开发 APP 与老产品的 APP 兼容。

二、模块特性和应用

1. 产品特性
   1：支持与手机（IOS、ANDROID）APP 数据透传（工作电流 1mA 左右）
   2：支持模块与模块主从高速透传
   3：支持 iBeacon 功能（超低功耗）
   4：支持 iBeacon 探针功能
   5：支持 BLE 蓝牙探针功能
   6：支持多连从机模式，多连从机可与多个手机连接，同时透传
   7：支持蓝牙 MESH（组网串口数据通信，输出 IO 控制，输入按键控制）组网
   8：MESH 组网发送数据支持应答与无应答通信
   9：组网遥控器
   10：多连主从机混连(主机同时连接从机，从机同时被连接手机，同时工作）
2. 应用范围
   1：蓝牙组网 LED 灯（一对多、多对一、手机或遥控器控制、多对多控制）
   2：蓝牙组网串口通信应用（一对多、多对一、手机或遥控器控制、多对多控制）
   3：组网面板开关、86 开关（超低功耗）
   4：组网智能家居应用（开关、继电器、窗帘）控制
   5：组网传感器应用
   6：WIFI 组网网关应用
   7：Zigbee 组网应用
   8：手机组网控制应用
   9：钥匙标签

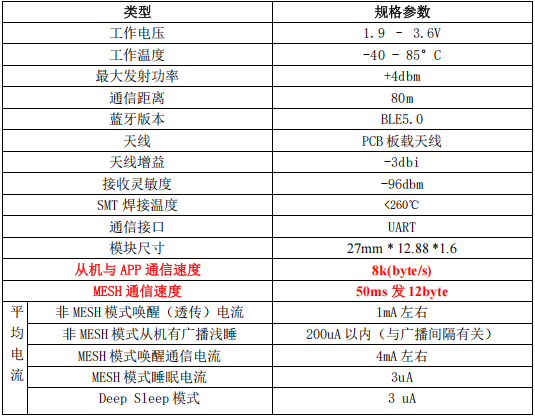

三、参数规格

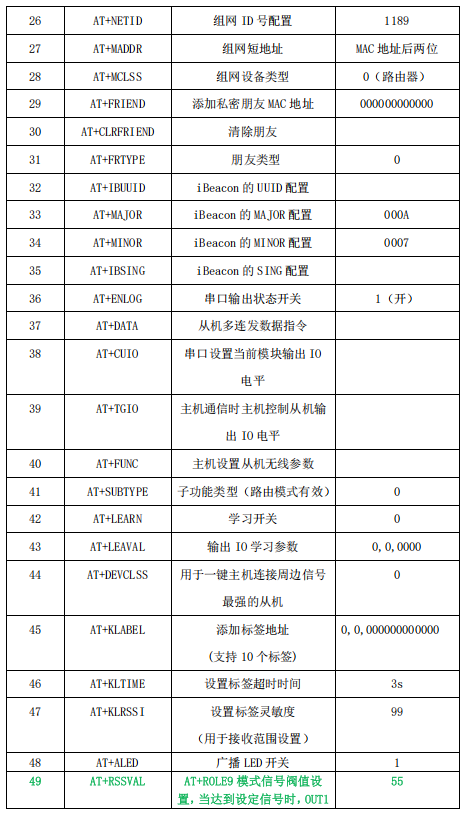

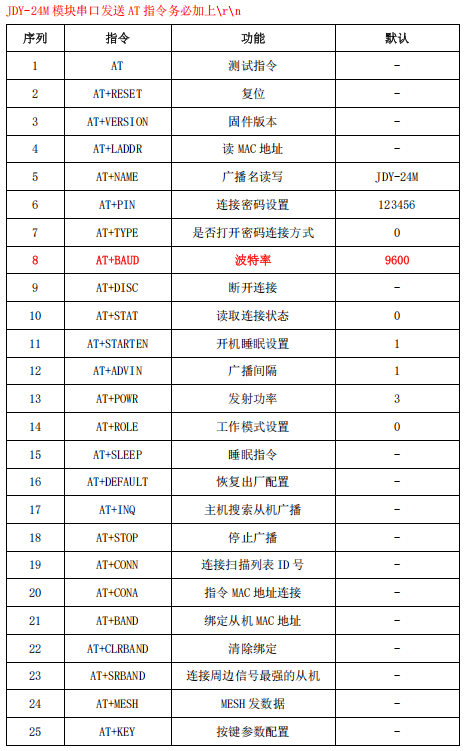

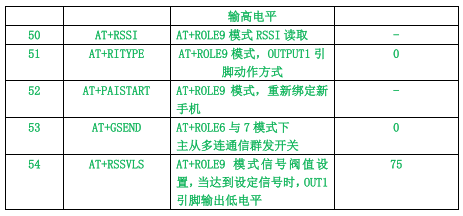

四、AT指令集

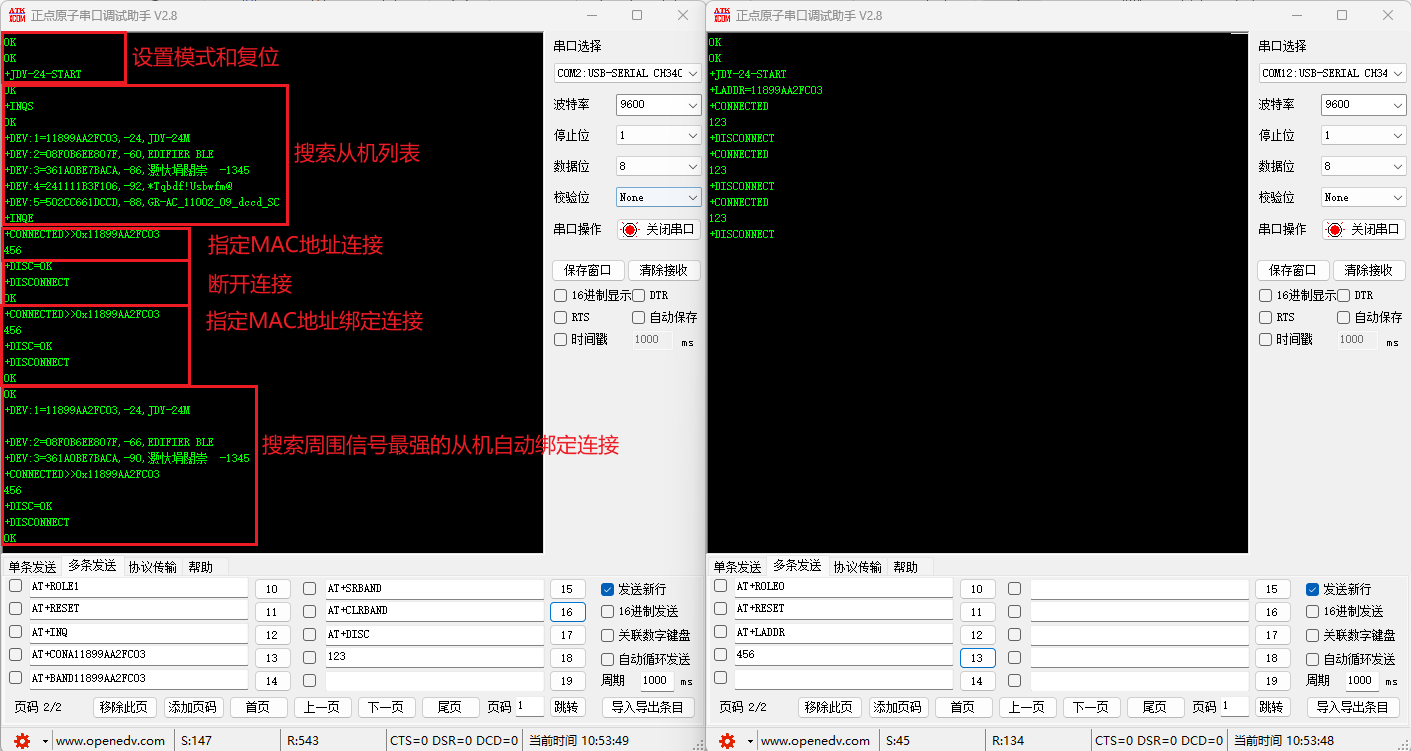

五、主从透传传输

配置透传主要指令

设备1	设备2
AT+ROLE1：设置设备为主机	AT+ROLE0：设置设备为从机
AT+RESET：复位重启保存	AT+RESET：复位重启保存
AT+INQ：搜索从机列表	AT+LADDR：查询MAC 地址
AT+CONA< Param >：指定MAC地址连接
AT+BAND< Param >：指定MAC地址绑定
AT+CLRBAND：取消绑定
AT+SRBAND：搜索周边信号最强的从机自动绑定连接
AT+DISC：断开连接，在连接状态下，需要把 PWRC 引脚拉低即一直按着板载的按键，然后发送 AT+DISC 指令断开蓝牙连接，返回OK则成功断开

  AT+CONA< Param >、AT+BAND< Param >、AT+SRBAND，这三个指令连接都可以与从机连接，三选一即可，连接完后就可以数据透传传输。绑定连接则是断电保存，即下次开机会自动与已绑定的从机连接。只有取消绑定则不会自动连接，注意：要先断开连接再取消绑定，两者要在2s内完成，否则又会自动连接上，取消不了绑定。

六、MESH组网数据传输

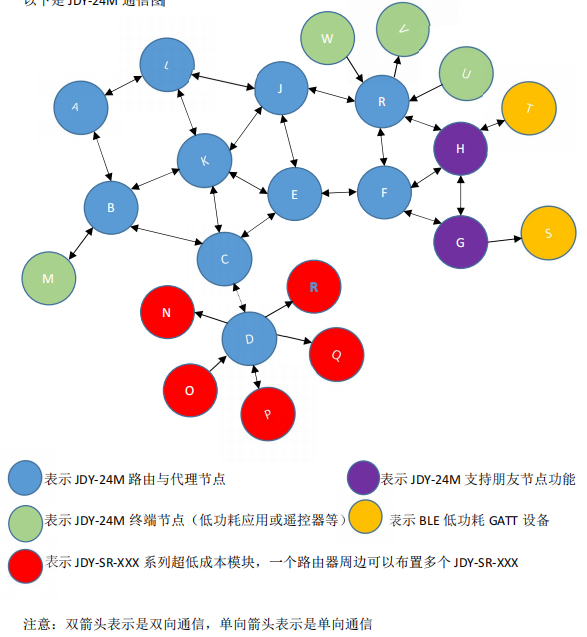

  JDY-24M 组网可配置成路由与端终角色，其中路由角色除中继外，还支持代理与朋友节点等功能，终端角色无中继功能，主要应用于低功耗设备，网络内任意节点可与网络内所有节点之间通信（除终端睡眠节点）。以下是 JDY-24M 通信图以及通讯格式和串口向MESH设备配置参数指令表。

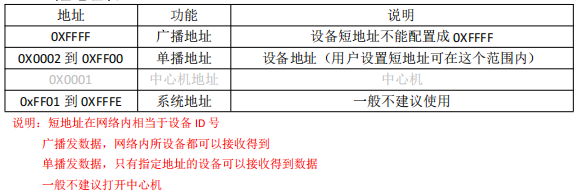

MESH 短地址表（MADDR），即设备地址

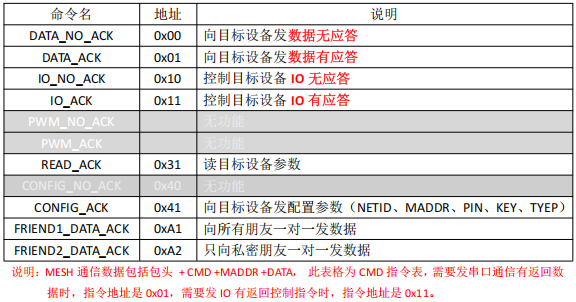

CMD 命令表

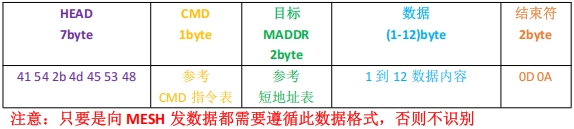

串口向 MESH 发数据通信格式

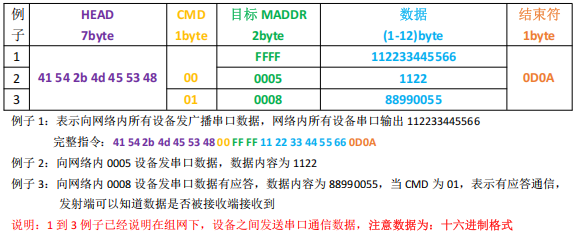

串口向目标设备发送 MESH 串口数据

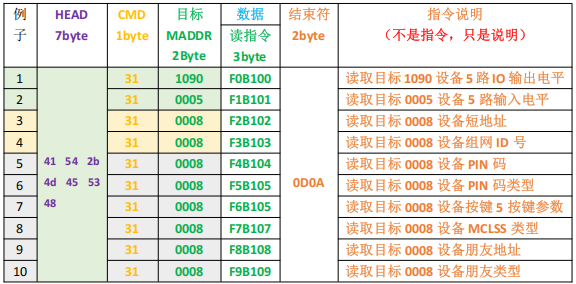

串口向 MESH 网络内设备读取指令表

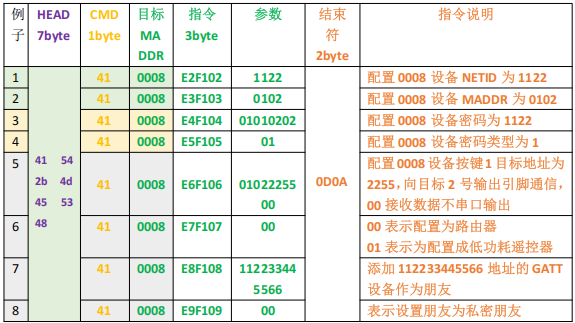

串口向 MESH 网络内设备配置参数指令表

配置MASH组网主要指令

AT+ROLE5：设置进入MESH组网模式
AT+NETID< Param >：设置MESH 组网 ID 号，Param：（0000 到 FFFF）
AT+MADDR< Param >：设置MESH 短地址，Param：（0001 到 FFFF）
AT+RESET：复位重启保存

  注意：同一网络内组网 ID 号必须相同，否则不能组网。MESH短地址在网络内的功能为每一台设备的唯一 ID 号，同一网络内不能出现相同的短地址。组网后向MESH发数据需遵循MESH数据格式，否则无法识别

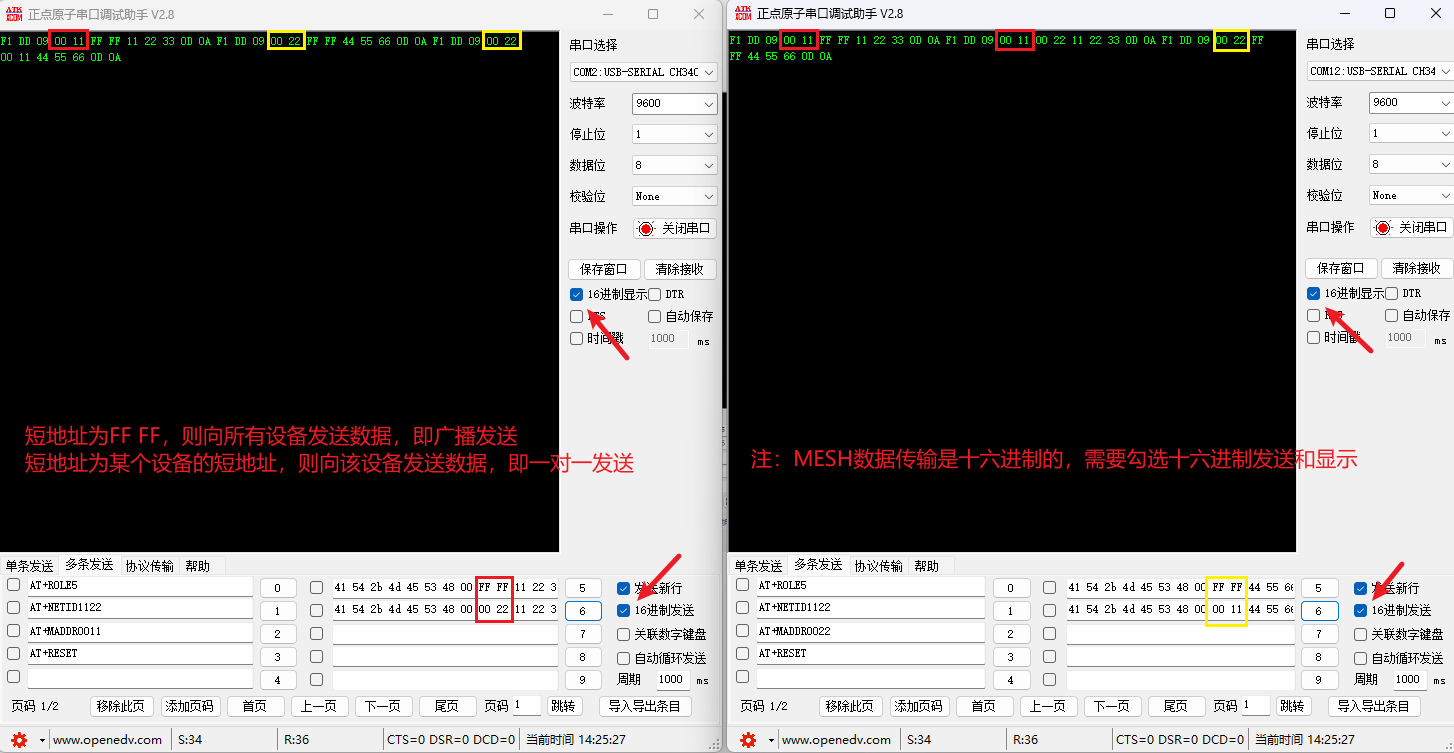

示例展示


接收数据格式说明：F1 DD 09 00 11 00 22 11 22 33 0D 0A
  F1 DD：表示数据头
  09：表示后面数据长度
  00 11：表示发送设备的短地址
  00 22：表示接收设备的短地址，其中FF FF表示该数据以广播方式发出
  11 22 33：表示数据内容
  0D 0A表示结束符
  以上展示为节点与节点间的通讯，也可以发送相关指令配置路由节点与终端节点间的通讯，朋友间节点的通讯（即一对一通讯），配置步骤与展示类同。注意：设置为低功耗终端节点，要不停的发送数据，一旦停下来，则会进入深度睡眠，此时无法收发数据。需要按一下板载的按键唤醒深度睡眠，才可以继续发送。

七、手机APP BLE连接数据传输

配置BLE主要指令

AT+ROLE< Param >：设置设备工作模式。从机模式则透传传输，MESH组网模式则组网传输
AT+RESET：复位重启保存

设备设置完模式后，打开APP连接BLE。通过UUID选择用于透传传输还是MASH组网传输。
  UUID 列表如下：
    服务 UUID：FFE0 （服务 UUID）
    特征 UUID：FFE1 （用于透传）
    特征 UUID：FFE2 （用于透传）
    特征 UUID：FFE3 （MESH 数据收发，MESH 指令收发、APP 控制 IO、参数配置）
  选择UUID：FFE1，UUID：FFE2 则是透传传输，如果选择 UUID：FFE3则是MASH组网传输。

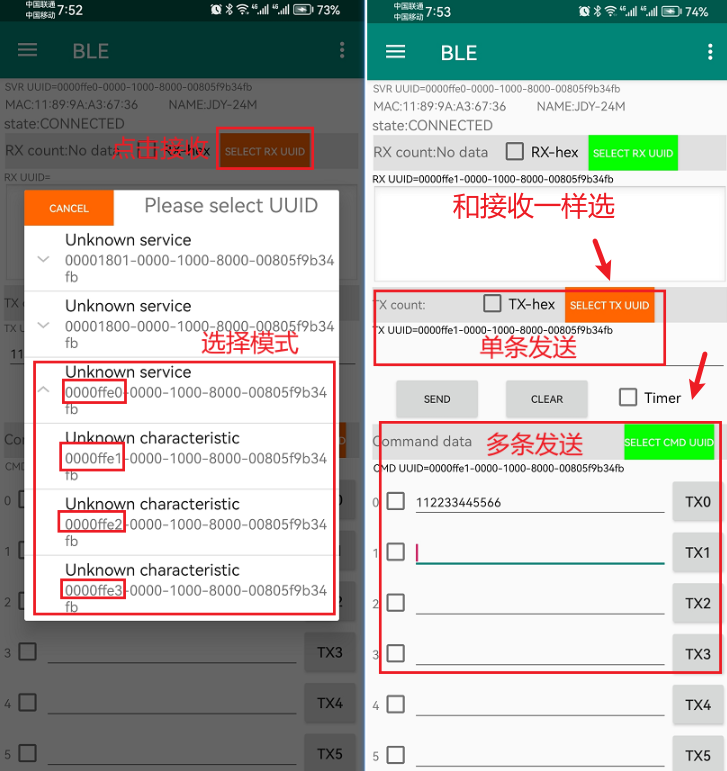

APP使用方法


透传传输演示，选择FFE1或FFE2即可传输

  MESH组网传输，需要遵循MESH组网通信格式发送，否则发送无效。其中串口MESH 通信数据格式参考上述的第六点，而APPMESH 通信数据格式则为以下所示：
  数据格式 HEAD(2byte) + CMD(1byte) + MADDR(2byte) + data(1-16byte)
    例子 1：APP 向所有设备广播数据：313233343
    指令 1：F10100FFFF313233343

    例子 2：APP 向 0008 设备串口发送数据：1122334455
    指令 2：F1010000081122334455

MESH组网传输演示
收发数据都要选择十六进制，其中串口给APP发送数据只能是广播发送，不能定点发送。然后接收格式在第六点已有说明。值得注意的是串口给APP发送数据的时候需要按着板载上的按键再发送，否则发送无效。

总结

  以上操作对JDY-24M有了基本的了解，接下来就只是对硬件设备程序方面的书写了。
