  记录打样的基本流程,无脑遵循即可,方便下单。


某立创下单PCB打样流程

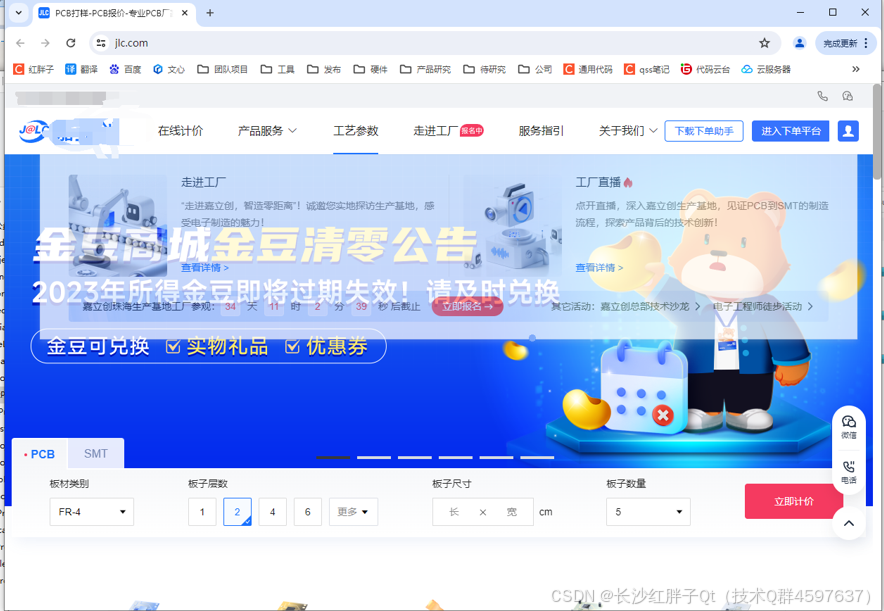

步骤一:登录PCB官网

  在这里插入图片描述

步骤二:进入下单

  注意:没选择贴片,贴片费用看了下需要500多。

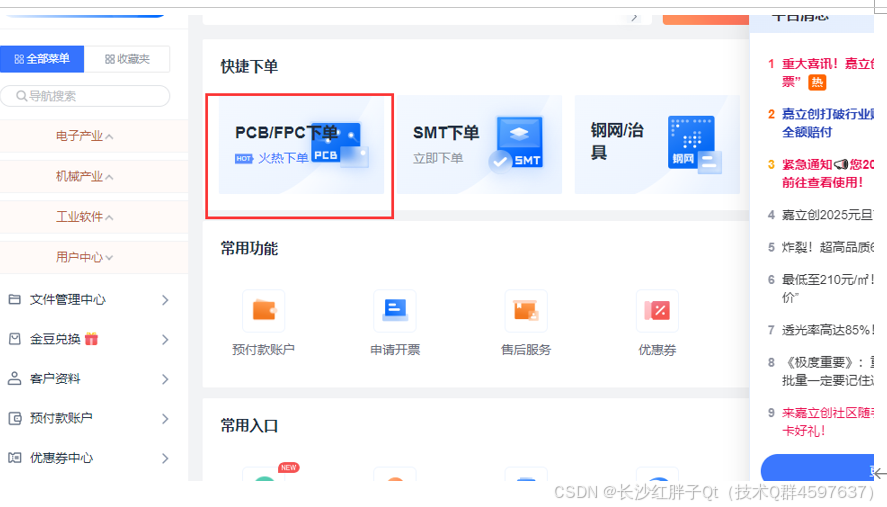

  在这里插入图片描述

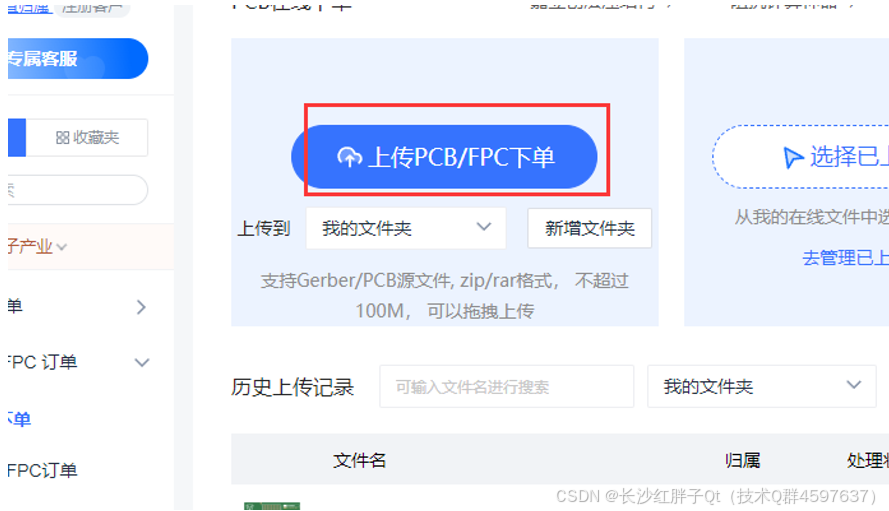

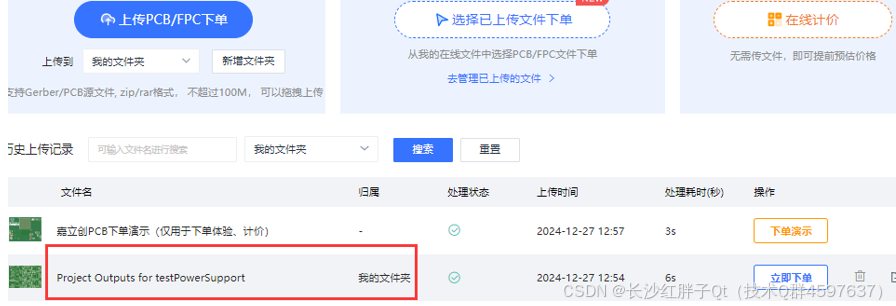

步骤三:上传之前的文件(生产打包的文件)

  在这里插入图片描述

  在这里插入图片描述

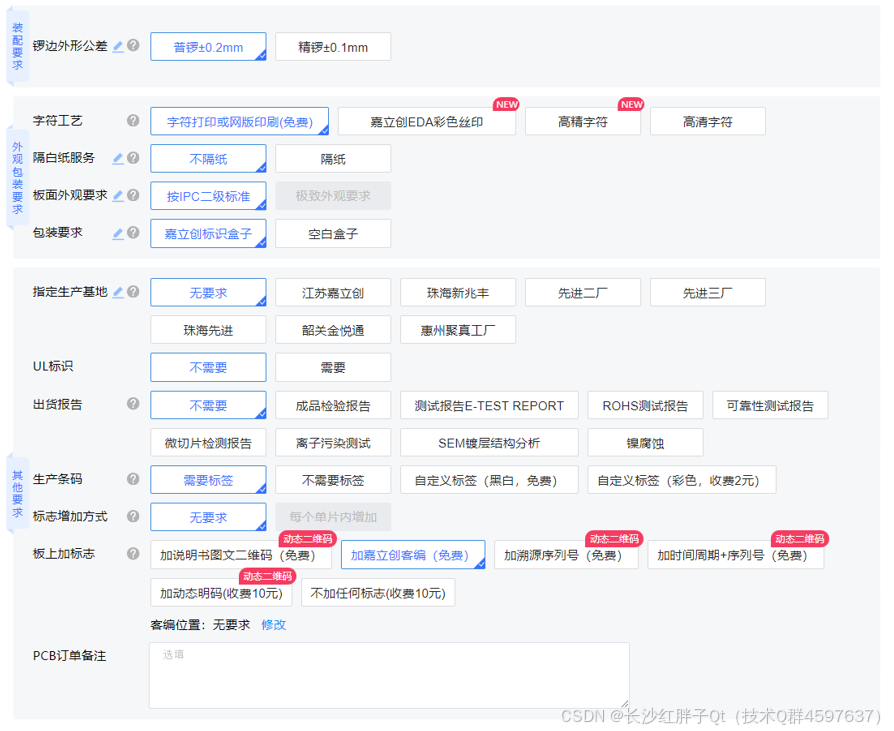

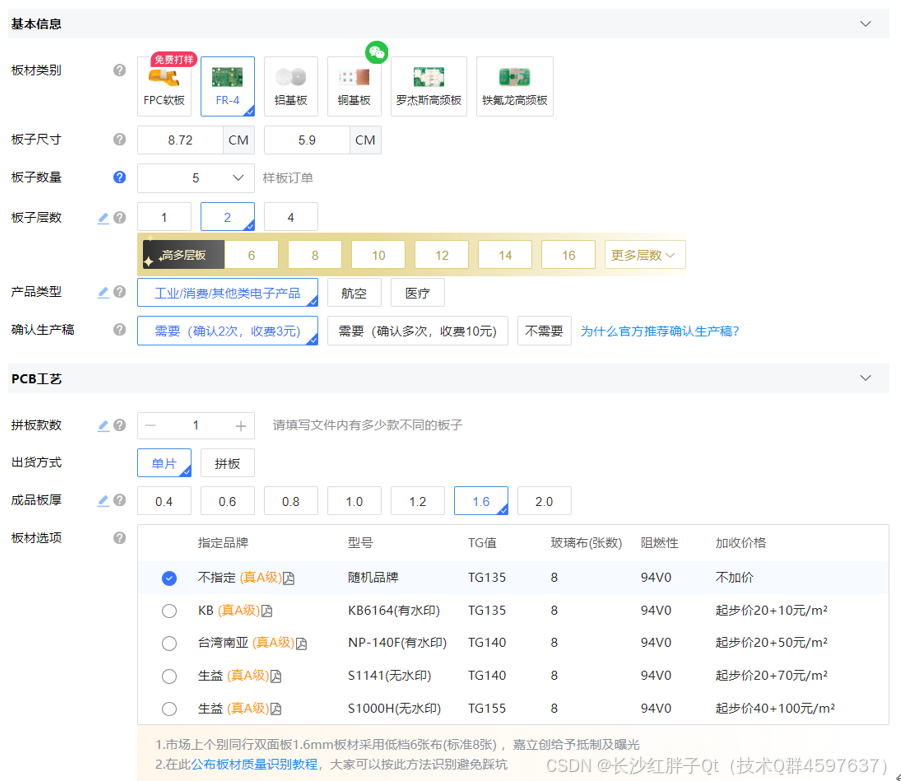

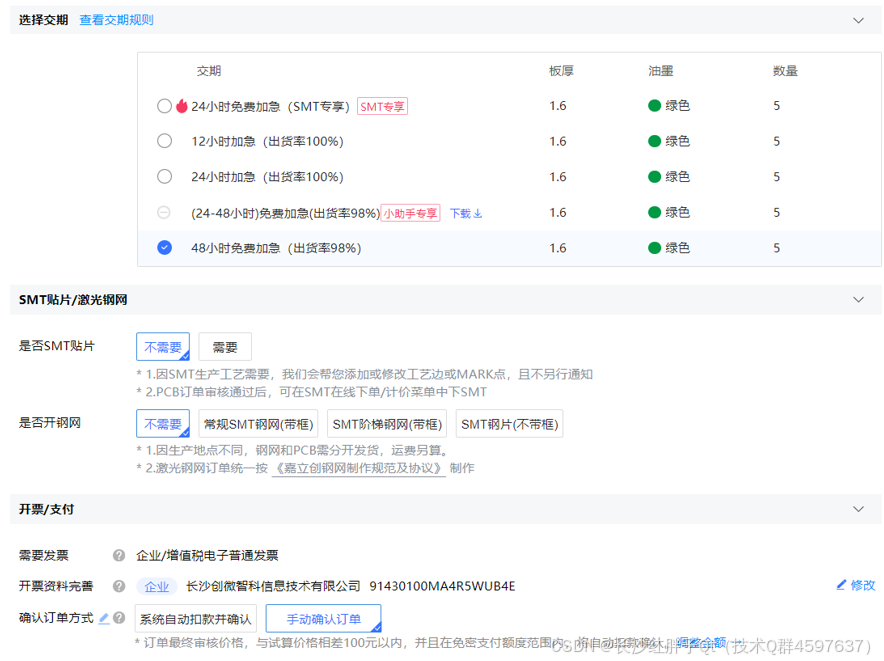

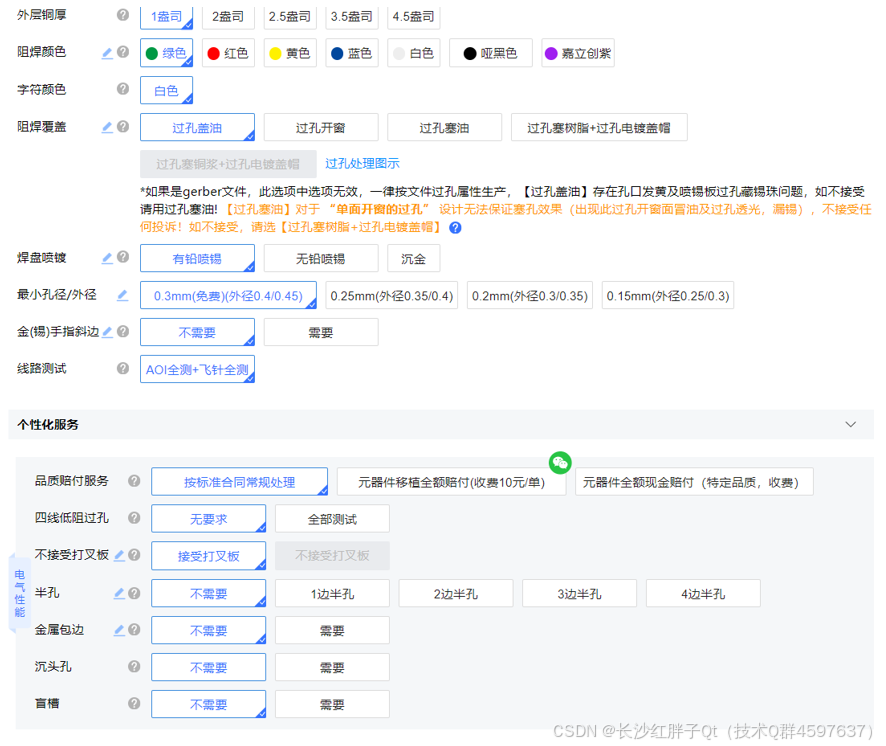

步骤四:参数基本设置

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

  在这里插入图片描述

扫描二维码关注公众号,回复: 17586608 查看本文章

  在这里插入图片描述

步骤五:下单等待审核

  在这里插入图片描述
