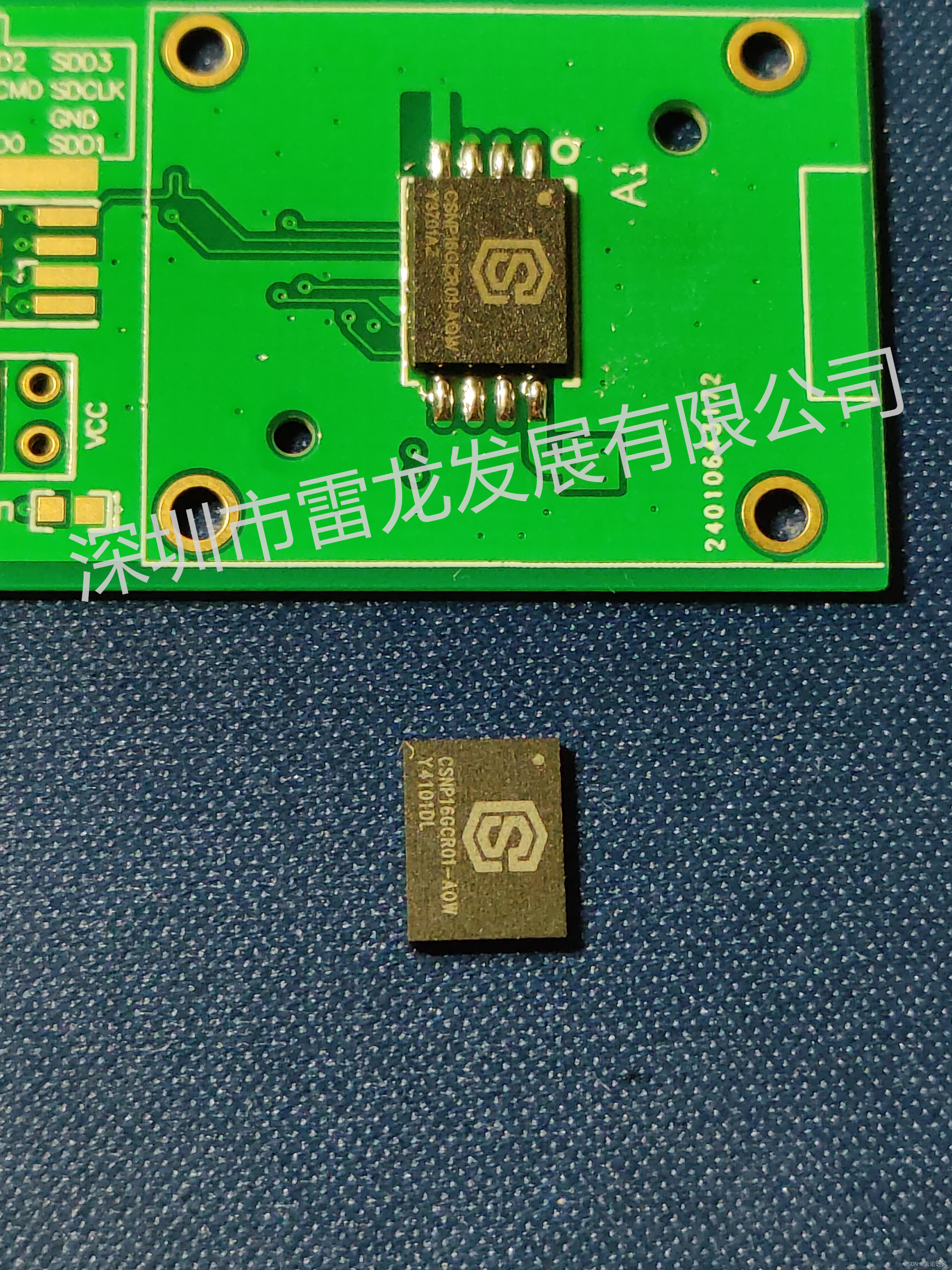

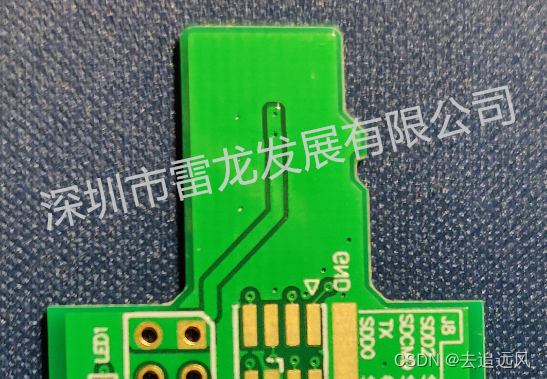

前段时间有幸免费得到了雷龙出品的贴片式的TF卡的芯片及转接板，两片贴片式nand芯片＋一个转接板，一种一个已让官方焊接完好；如下图所示：

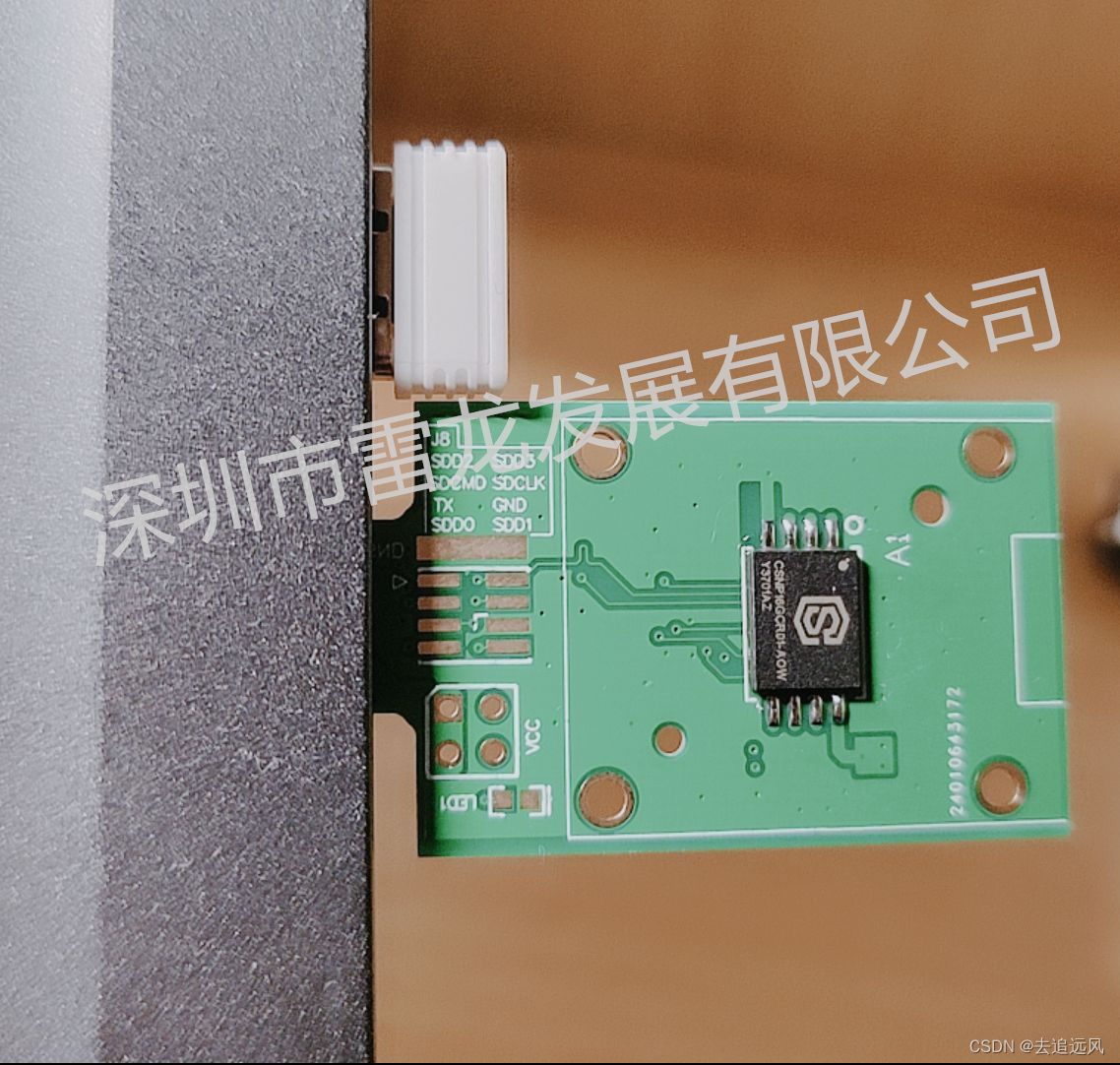

正面：

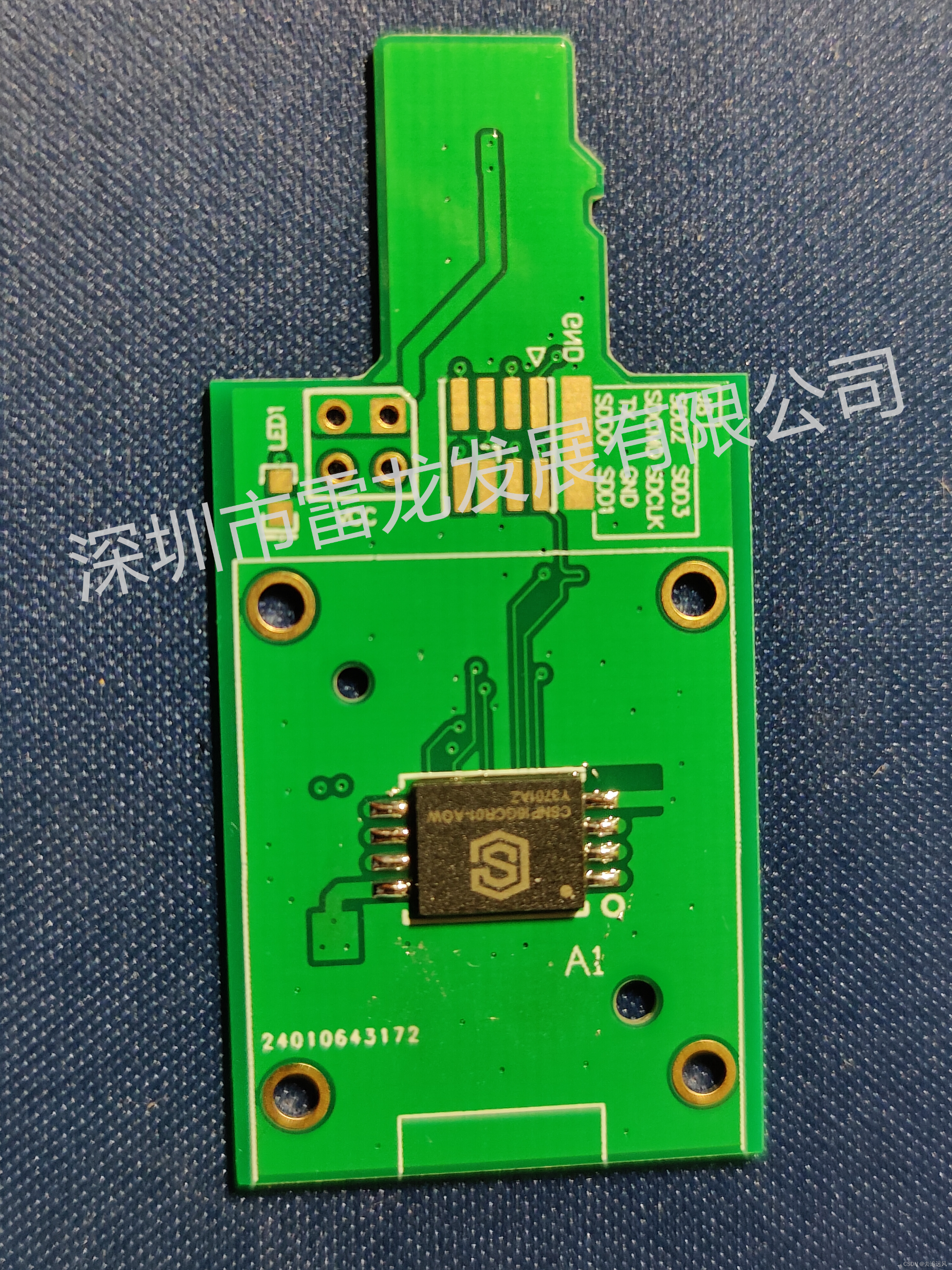

背面：
通过转接板，可以将CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用。
从获得的相关资料看，雷龙出品的贴片式芯片分为两类，即BOW型和AOW型，其中BOW型为第一代产品，属商业级；AOW型则是第二代产品，属工业级或接近工业级。

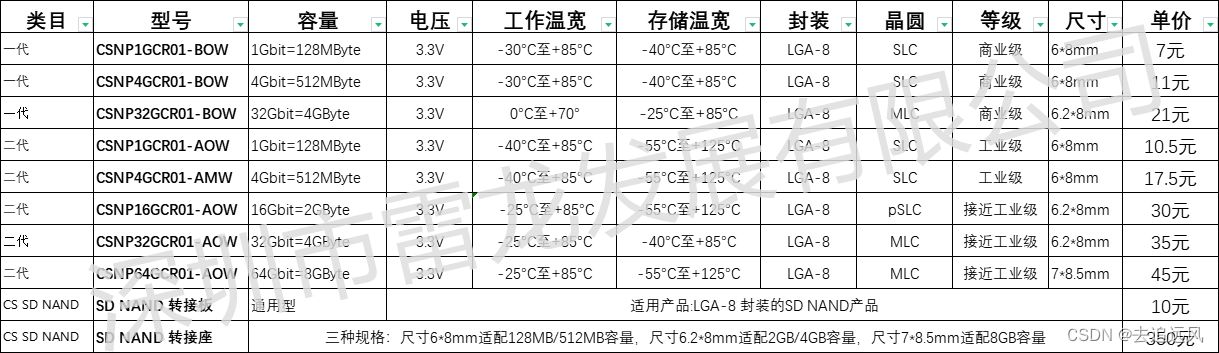

详细信息参见下表所示：
1. 什么是 SD NAND？
SD NAND 俗称贴片式 T 卡、贴片式 TF 卡、贴片式 SD 卡、贴片式内存卡、贴片式闪存卡等。尽管 SD NAND 和 TF 卡称呼相近，但它们存在本质区别，具体差异见下表

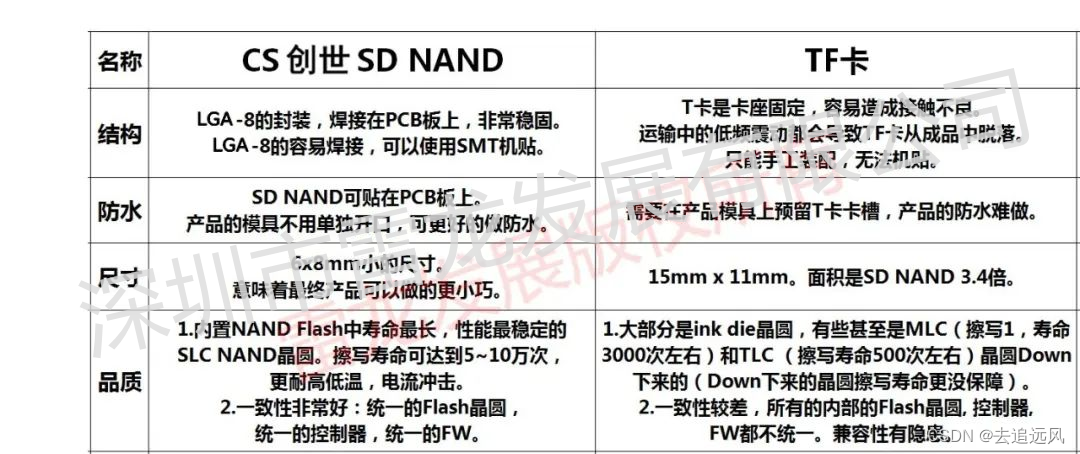

SD NAND 与 TF卡的区别：（看图表）
2. 产品优势
本次我收到的产品具体型号为 CSNP16GCR01 - AOW，它采用 pSLC 技术，在拥有高容量的同时，还兼具 SLC 的特性。这是一款无需编写驱动程序，自带坏块管理的 NAND Flash（贴片式 TF 卡），具备诸多显著优势：
- 尺寸小巧：仅 6.2x8mm，方便集成到各类小型设备中。
- 简单易用：标准 SDIO 接口，兼容 SPI，即使用户没有深厚的技术背景，也能轻松上手。
- 兼容性强：能兼容拔插式 TF 卡 / SD 卡，可直接替代普通 TF 卡 / SD 卡，应用场景广泛。
- 稳定可靠：通过 1 万次随机掉电测试，耐高低温，数据存储有保障。
- 固件可定制：满足不同用户的个性化需求。
- 封装与接口标准：采用 LGA - 8 封装，遵循标准 SD 2.0 协议，用户可直接移植标准驱动代码，无需进行复杂的驱动代码编程。
- 算法与速度：内置平均读写算法，速度级别达到 Class10，读写高效。
- 技术支持丰富：支持 TF 卡启动的 SOC 都能使用，还提供 STM32 参考例程及原厂技术支持，为用户解决使用过程中的难题。容量方面为 2GB，相比 TF 卡，稳定性更高，相较于 eMMC，使用更加简便。从实际对比来看，雷龙 CS SD NAND 的尺寸要远远小于 TF 卡
使用pSLC技术，拥有高容量的同时兼具SLC的特性，不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI，兼容拔插式TF卡/SD卡，可替代普通TF卡/SD卡，尺寸6.2x8mm，内置平均读写算法，通过1万次随机掉电测试，耐高低温，机贴手贴都非常方便，速度级别Class10，标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，提供STM32参考例程及原厂技术支持，容量：2GB，比TF卡稳定，比eMMC易用。
可以看到，雷龙CS SD NAND要远远比TF卡小。

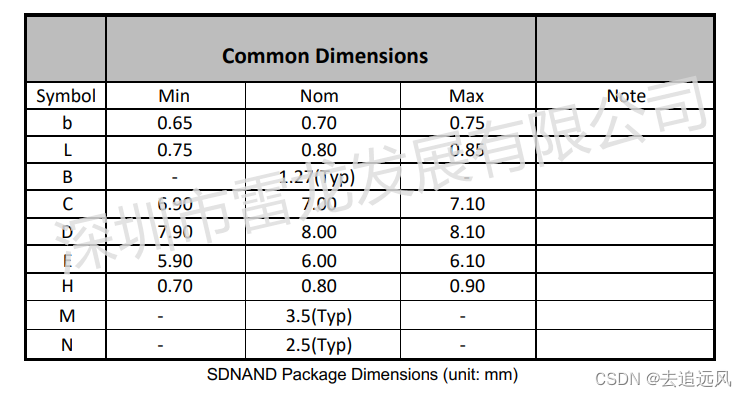

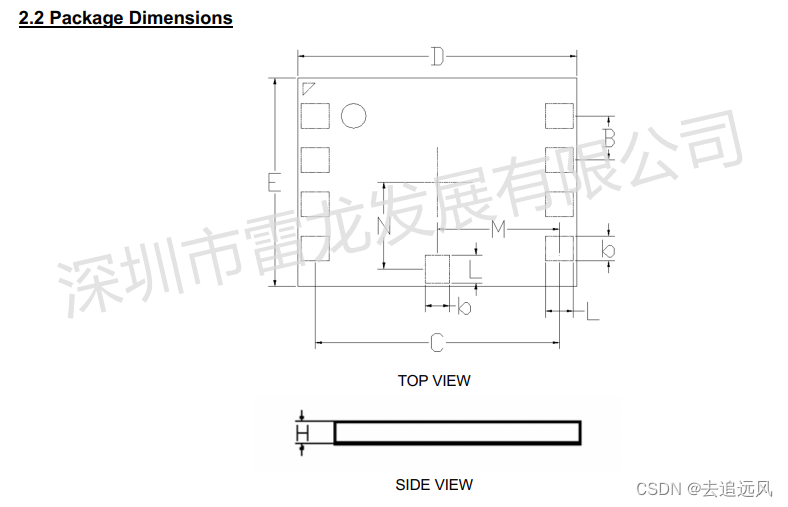

芯片相关封装尺寸

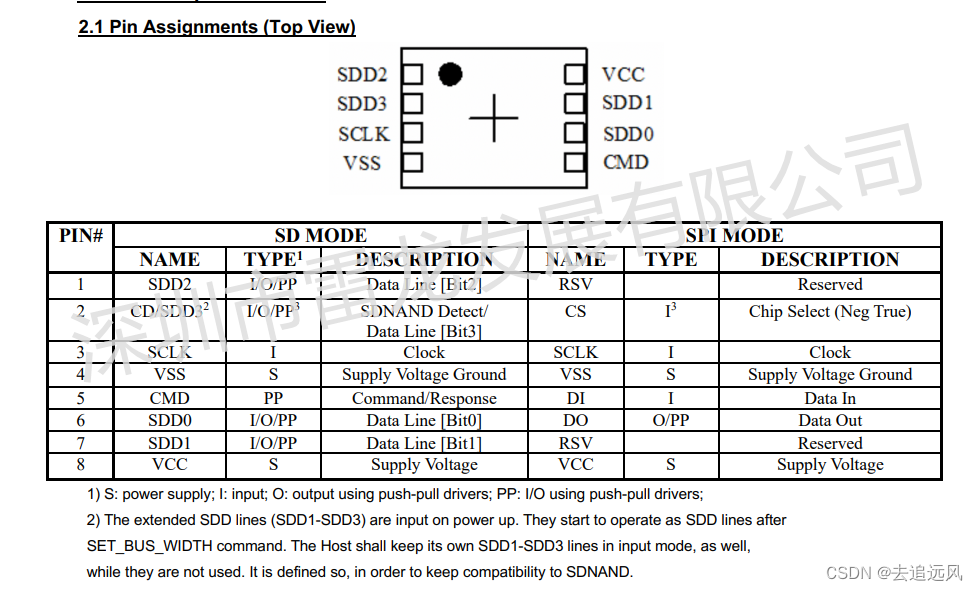

芯片各引脚的功能及用途如图7所示，由此可知该芯片能支持两种读写方式，即SD模式和SPI模式。
3. 使用
在使用时，它有2种工作模式，即默认模式和高速模式，其工作时序如图所示：

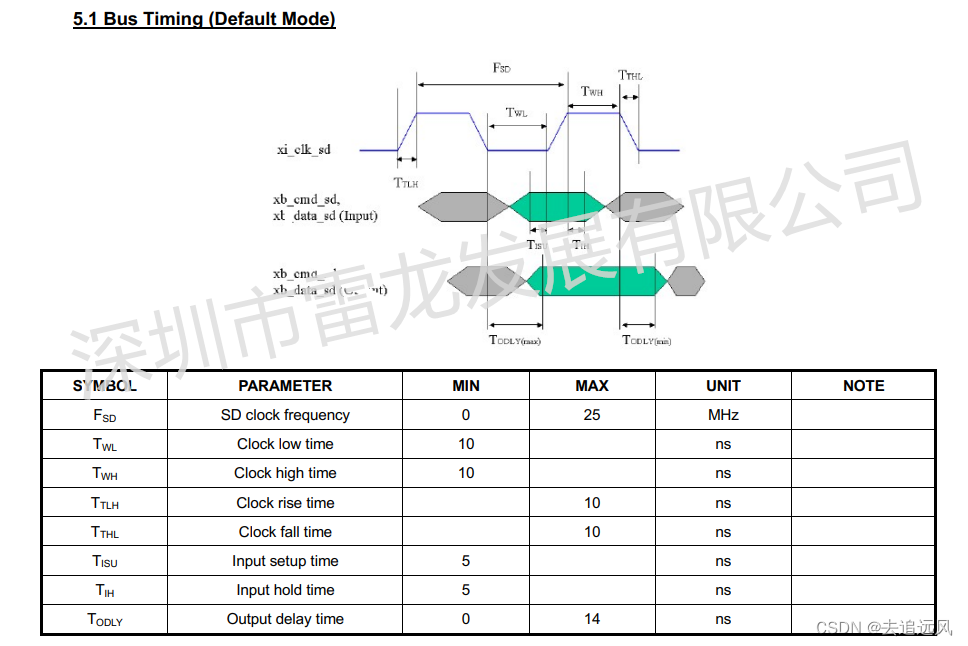

默认模式：

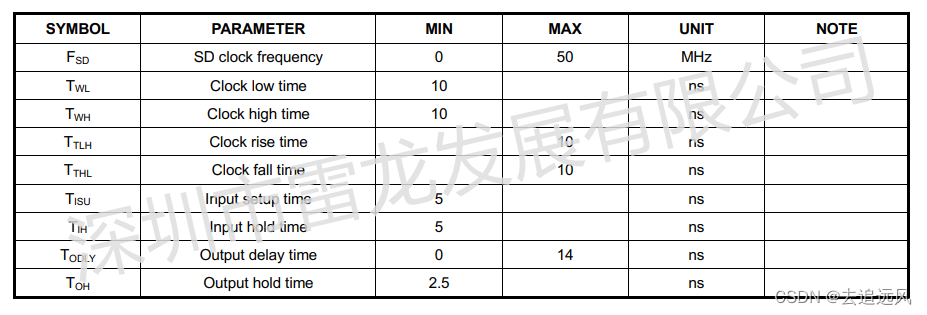

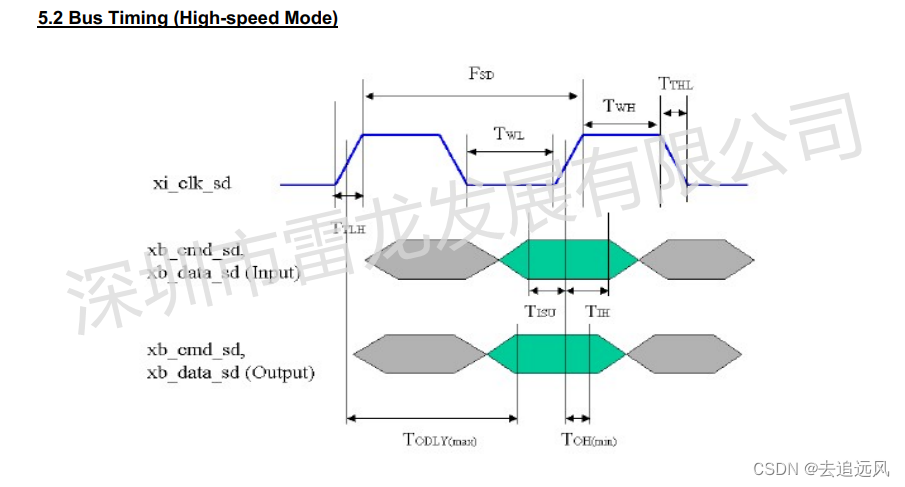

高速模式：

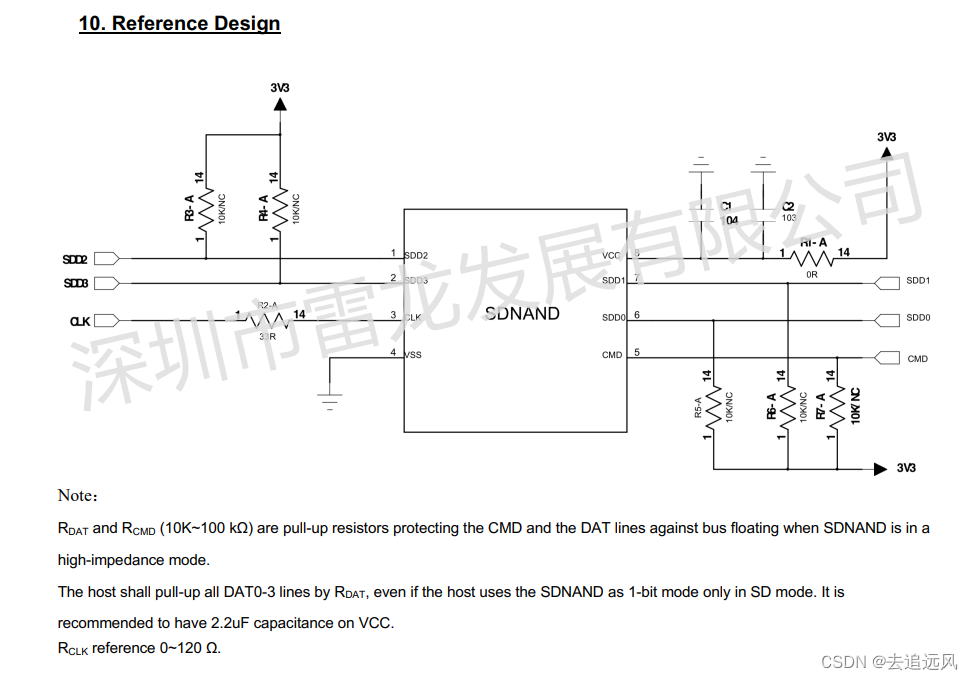

同时我们看到官方给出了一个参考设计：
实际使用测试：

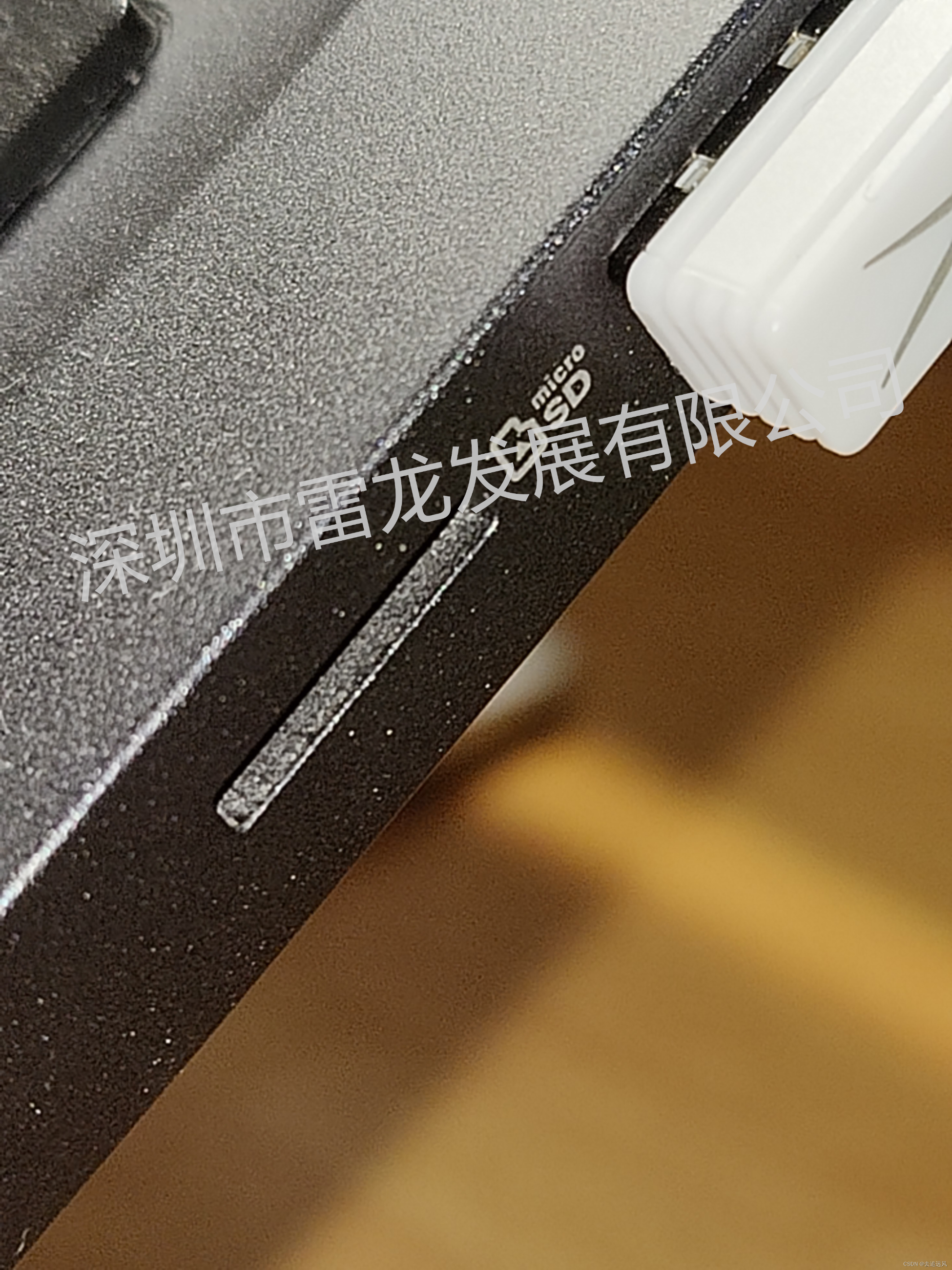

1.插到电脑上当作大容量存储介质使用：‘由于我的电脑自带microSD接口，即TF卡接口：

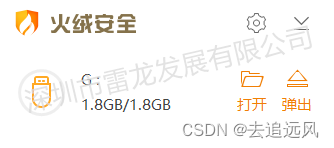

插入后效果：

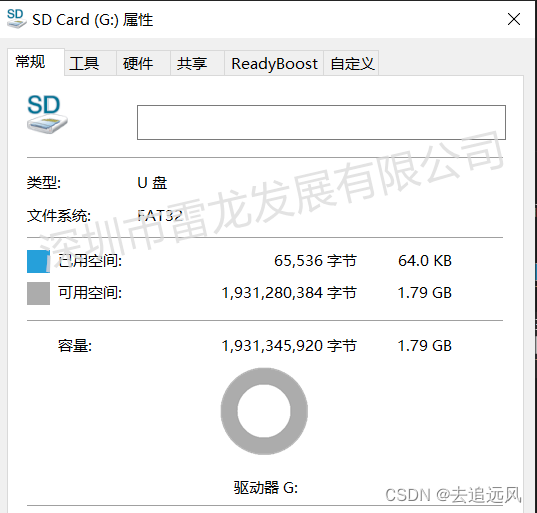

可以看到容量为1.8GB，与官方的2.0G差不多，由于不同操作系统对容量计算不同，此为正常现象；电脑将其当作U盘使用。
- 复制96张，共计961MB照片至NAND 中
可以看到平均速度在18.6MB/S附近
2.MP3播放器
随着多媒体技术的发展，各种媒体对存储容量的要求也显著地在增加，为此就需要TF卡这类小巧的介质来存放数据。
以MP3播放模块为例，它只有硬币的大小，在连接扬声器的情况下就可实现音乐播放的功能。而其播放的音乐数据则是存放在TF卡这类存储介质上。

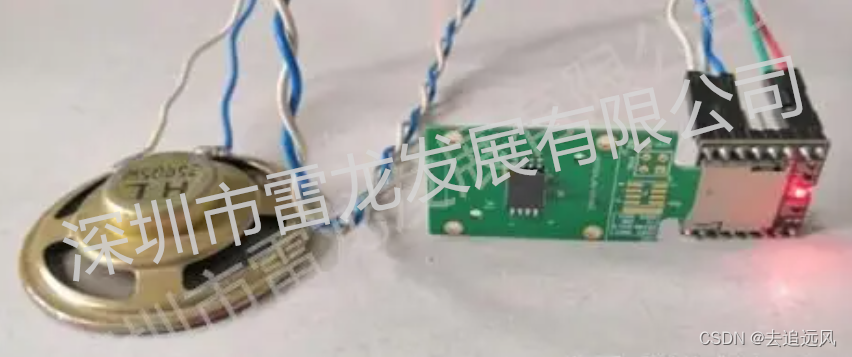

用雷龙的存储芯片，一样可得到灵活地播放效果，其电路连接如图15所示。在使用串口通信的情况下，以相应的指令就可使其播放出指定的音乐。
