前言
不久前，我有幸免费获赠雷龙出品的贴片式 TF 卡芯片及转接板。打开包装，两块小巧的贴片式 NAND 芯片映入眼帘，尺寸仅指甲盖几分之一大，表面电路纹路精致细密，一旁的转接板，采用轻薄坚固材质，焊点与接口布局规整。

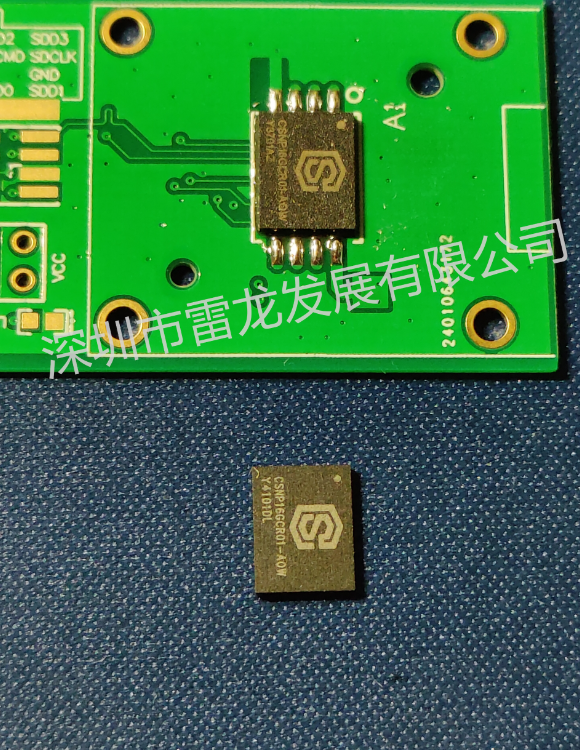

其中一片芯片已由官方用精湛焊接技术，完美焊接在转接板上，焊点圆润均匀，贴合无缝，足见雷龙工艺功底与严格标准。这不仅为使用者节省精力，也让我对其品质更有信心。下面，通过图片来直观感受它的独特魅力。
一、产品展示
正面：

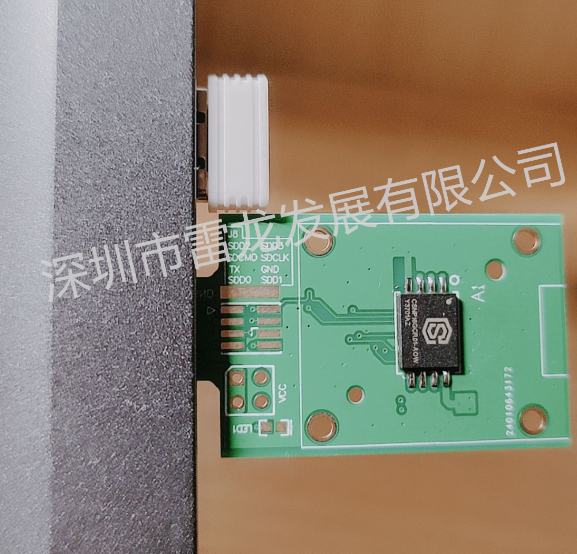

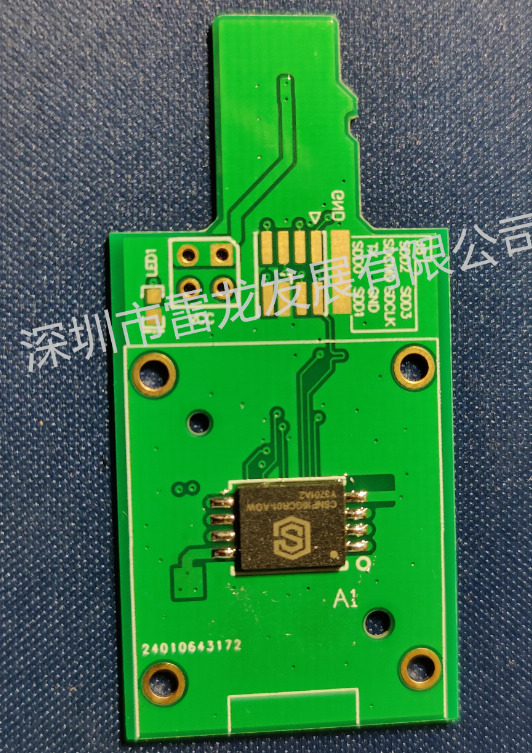

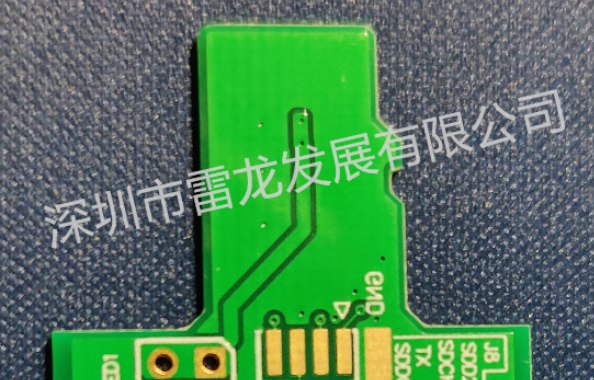

贴片式的TF卡的芯片及转接板
背面：

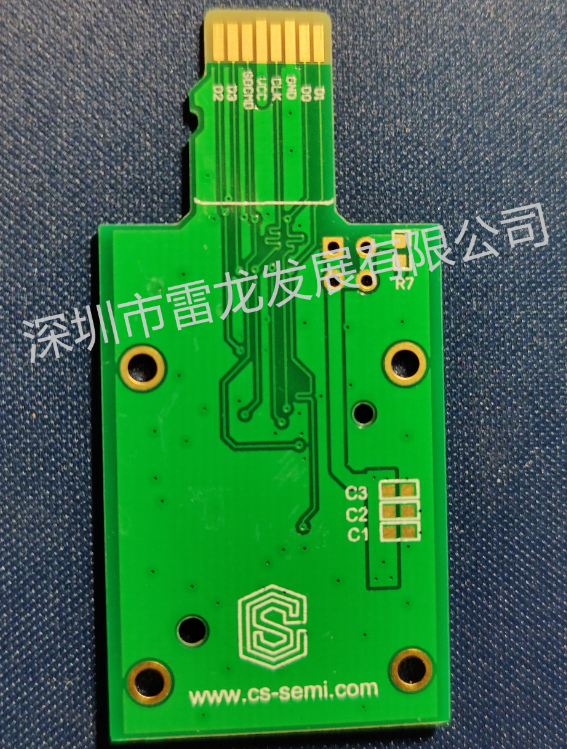

贴片式nand芯片＋一个转接板背面
CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用
通过转接板，可以将CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用。
CSNP16GCR01-AOW雷龙出品的CS创世贴片式芯片分为两类，即BOW型和AOW型
从获得的相关资料看，雷龙出品的贴片式芯片分为两类，即BOW型和AOW型，其中BOW型为第一代产品，属商业级；AOW型则是第二代产品，属工业级或接近工业级。
二、产品分类与参数
雷龙贴片式芯片分为BOW型（第一代，商业级）和AOW型（第二代，工业级或接近工业级 ）。具体参数如下：
| 类目 | 型号 | 容量 | 电压 | 工作温宽 | 存储温宽 | 封装 | 晶圆 | 等级 | 尺寸 | 单价 |
|---|---|---|---|---|---|---|---|---|---|---|
| 一代 | CSNP1GCR01 - BOW | 1Gbit=128MByte | 3.3V | -30°C至+85°C | -40°C至+85°C | LGA - 8 | SLC | 商业级 | 6×8mm | 7元 |
| 一代 | CSNP4GCR01 - BOW | 4Gbit=512MByte | 3.3V | -30°C至+85°C | -40°C至+85°C | LGA - 8 | SLC | 商业级 | 6×8mm | 11元 |
| 一代 | CSNP32GCR01 - BOW | 32Gbit=4GByte | 3.3V | 0°C至+70°C | -25°C至+85°C | LGA - 8 | MLC | 商业级 | 6.2×8mm | 21元 |
| 二代 | CSNP1GCR01 - AOW | 1Gbit=128MByte | 3.3V | -40°C至+85°C | 55°C至+125°C | LGA - 8 | SLC | 工业级 | 6×8mm | 10.5元 |
| 二代 | CSNP4GCR01 - AMW | 4Gbit=512MByte | 3.3V | -40°C至+85°C | 55°C至+125°C | LGA - 8 | SLC | 工业级 | 6×8mm | 17.5元 |
| 二代 | CSNP16GCR01 - AOW | 16Gbit=2GByte | 3.3V | 25°C至+85°C | 55°C至+125°C | LGA - 8 | pSLC | 接近工业级 | 6.2×8mm | 30元 |
| 二代 | CSNP32GCR01 AON | 32Gbit=4GByte | 3.3V | 25°C至+85°C | -40°C至+85°C | LGA - 8 | MLC | 接近工业级 | 6.2×8mm | 35元 |
| 二代 | CSNPS4CCR01 - AOW | 64Gbit=3GByte | 3.3V | -25°C至+85°C | -55°C至+125°C | LGA - 8 | MLC | 接近工业级 | 7×8.5mm | 45元 |
| 配件 | SD NAND转接板 | 通用型，适用LGA - 8封装的SD NAND产品 | - | - | - | - | - | - | - | 10元 |
| 配件 | SD NAND转接座 | 三种规格：6×8mm适配128MB/512MB容量；6.2×8mm适配2GB/4GB容量；7×8.5mm适配8GB容量 | - | - | - | - | - | - | - | - |
2.1.什么是SD NAND？
它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡…等等。虽然SD NAND 和TF卡称呼上有些类似，但是SD NAND和TF卡有着本质上的区别。
2.2 SD NAND与TF卡区别
| 名称 | CS创世SD NAND | TF卡 |
|---|---|---|
| 结构 | LGA - 8封装，焊接在PCB板上，稳固且易焊接（可SMT机贴） | 卡座固定，易接触不良，运输震动易脱落，只能手工装配 |
| 防水 | 可贴在PCB板上 | 产品需预留卡槽，防水难做 |
| 尺寸 | 尺寸小，利于产品小型化 | 15mm×11mm，面积是SD NAND的3.4倍 |
| 品质 | 1. 内置SLC NAND晶圆，擦写寿命5 - 10万次，耐高低温、电流冲击。 2. 一致性好（统一晶圆、控制器、FW） |
1. 多为ink die晶圆，部分是MLC（擦写寿命约3000次 ）、TLC（擦写寿命约500次）降等晶圆，寿命无保障。 2. 内部组件不统一，兼容性有隐患 |
三、本次测评产品详情
本次收到型号为CSNP16GCR01 - AOW，具有以下特性
使用pSLC技术，拥有高容量的同时兼具SLC的特性，不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI，兼容拔插式TF卡/SD卡，可替代普通TF卡/SD卡，尺寸6.2x8mm，内置平均读写算法，通过1万次随机掉电测试，耐高低温，机贴手贴都非常方便，速度级别Class10，标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，提供STM32参考例程及原厂技术支持，容量：2GB，比TF卡稳定，比eMMC易用。
- 可以看到，雷龙CS SD NAND要远远比TF卡小。
四、芯片技术参数

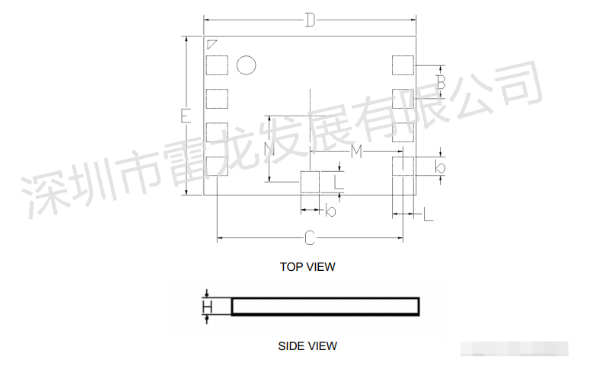

4.1 封装尺寸
| Symbol | Common Dimensions（mm） | Note |
|---|---|---|
| Min | Nom | Max |
| b | 0.65 | 0.70 |
| L | 0.75 | 0.80 |
| B | - | 1.27(Typ) |
| C | 6.90 | 7.00 |
| D | 7.90 | 8.00 |
| E | 5.90 | 6.00 |
| H | 0.70 | 0.80 |
| M | - | 3.5(Typ) |
| N | - | 2.5(Typ) |

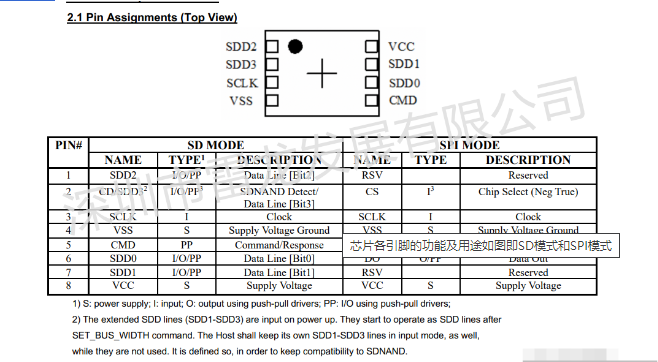

芯片各引脚的功能及用途如图7所示，由此可知该芯片能支持两种读写方式，即SD模式和SPI模式。
4.3 2种工作模式
在使用时，它有2种工作模式，即默认模式和高速模式，其工作时序如图所示：

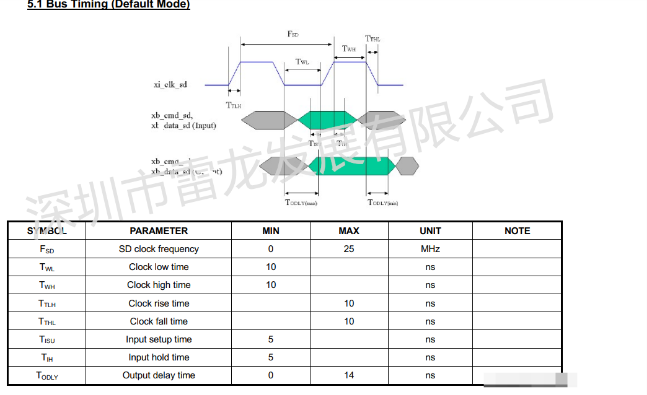

默认模式：

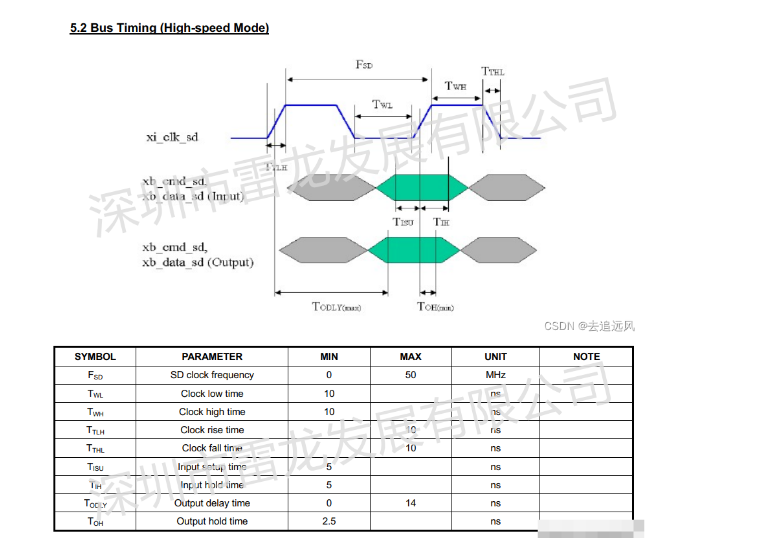

高速模式

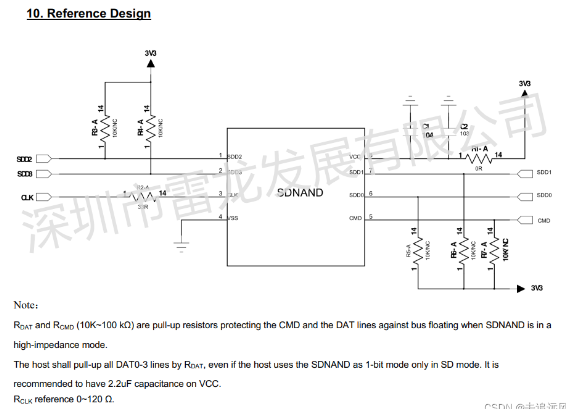

同时我们看到官方给出了一个参考设计
五、实际使用测试：
5.1插到电脑上当作大容量存储介质使用：

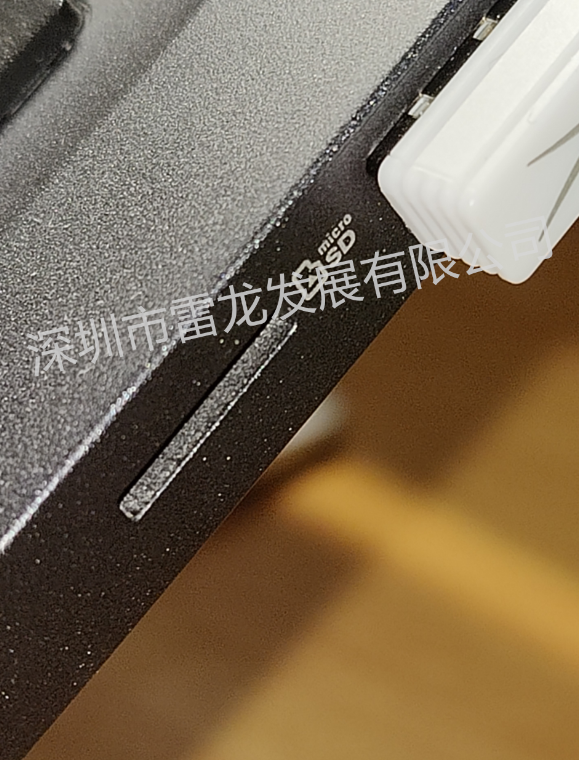

由于我的电脑自带microSD接口，即TF卡接口：SD NAND FLASH自带microSD接口，即TF卡接口
插入后效果：

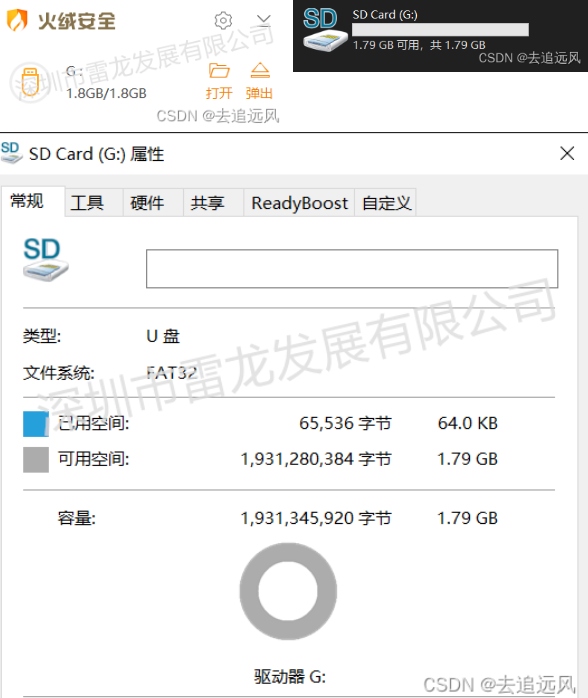

可以看到容量为1.8GB，与官方的2.0G差不多，由于不同操作系统对容量计算不同，此为正常现象；电脑将其当作U盘使用。

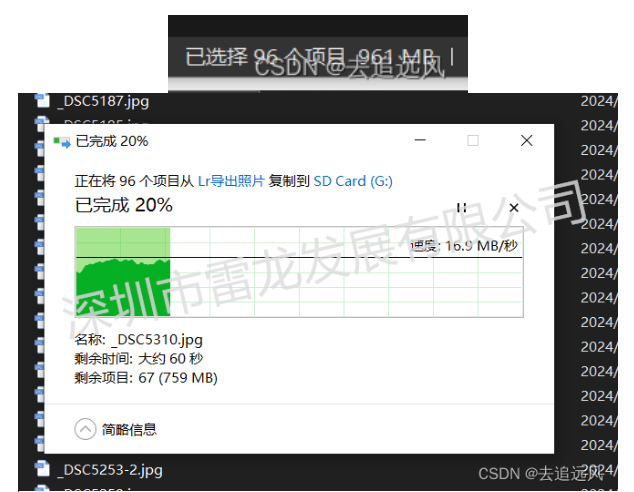

复制96张，共计961MB照片至NAND 中
电脑将SD NAND FLASH当作U盘使用,电脑将其当作U盘使用,SD NAND FLASH 读写数据速度和呈现效果图

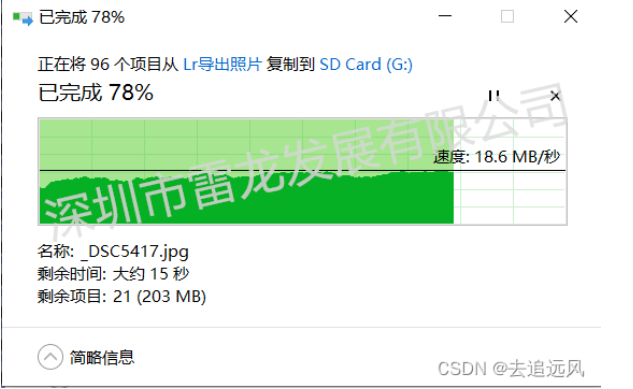

- 可以看到平均速度在18.6MB/S附近
5.2MP3播放器
随着多媒体技术的发展，各种媒体对存储容量的要求也显著地在增加，为此就需要TF卡这类小巧的介质来存放数据。
以MP3播放模块为例，它只有硬币的大小，在连接扬声器的情况下就可实现音乐播放的功能。而其播放的音乐数据则是存放在TF卡这类存储介质上。
用雷龙的存储芯片，一样可得到灵活地播放效果，其电路连接如图15所示。在使用串口通信的情况下，以相应的指令就可使其播放出指定的音乐。
尾言
除此之外，雷龙官方还提供了支持样品申请服务！这就意味着你能先体验再做决定，毫无风险地感受高科技带来的便捷。可以说是非常的贴心了这样大家还不快体验一下！快来访问雷龙官网选择你需要的产品吧！
- 雷龙官网： http://www.longsto.com/
