运营商不会告诉你的秘密：企业级路由器能通过多拨叠加带宽，轻松跑满千兆！

我们之前已经介绍了MSR路由器如何配置PPPoE拨号（脚本案例来了！一台初始化配置的MSR810-W快速满足业务上线的4个要求），也介绍了如何配置DDNS（拨号有公网IP地址了，肯定要通过DDNS用起来啊！），后来又补充介绍了IPv4的PPPoE Server通过DHCP为用户分配IPv4地址的配置（PPPoE Server通过DHCP为用户分配IPv4地址），也介绍了IPv6的相关配置（企业路由器配置IPv6家用宽带的PPPoE拨号示例）。

我之前用北京联通的网络的时候就存在一个疑问，为什么100 Mbps的宽带在下载时经常能达到200 Mbps？后来我才发现这是一种单账号多拨（Single Account Multi-PPPoE）的技术，使用同一个宽带账号进行多次拨号，从而获取多个IP地址，进而实现带宽叠加的效果。像一般的家用宽带多为300 Mbps、500 Mbps，搭配使用软路由往往可以实现超过2000 Mbps的宽带效果。

既然只是发起多个拨号而已，那企业路由器能不能实现这个效果呢？我们今天来简单测试一下。

上次我们使用了通过本地DHCP服务器为用户分配IPv4地址，那我们本次就通过PPP地址池为用户分配IPv4地址吧。

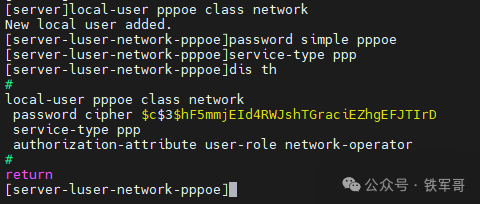

既然是单账号多拨，那我们在Server上仅需要创建一个PPPoE用户就可以了。

#local-user pppoe class network password simple pppoe service-type ppp

创建一个PPP地址池，包含多个可分配的IP地址；再指定地址池的网关地址。

#ip pool ppp 10.111.1.101 10.111.1.200ip pool ppp gateway 10.111.1.1

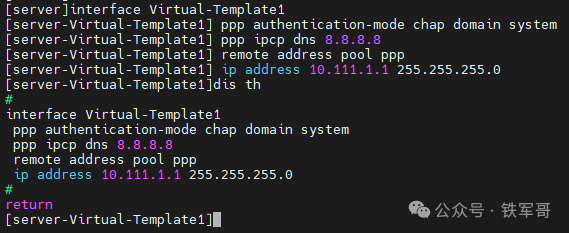

然后，我们配置虚拟模板接口1来和客户端交互报文，配置VT1接口采用CHAP认证对端，配置本端IPv4地址为地址池的网关地址，使用PPP地址池ppp为用户分配IPv4地址，并配置为对端指定DNS服务器的IP地址。

#interface Virtual-Template1 ppp authentication-mode chap domain system ppp ipcp dns 8.8.8.8 remote address pool ppp ip address 10.111.1.1 255.255.255.0

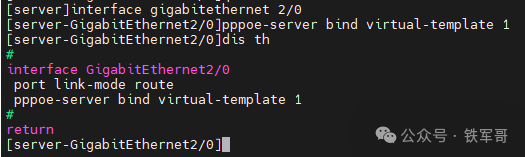

接下来，在GigabitEthernet2/0接口上启用PPPoE Server协议，将该虚拟模板接口1绑定至该以太网接口。

#interface gigabitethernet 2/0pppoe-server bind virtual-template 1

在ISP域system下为PPP用户配置使用本地认证。

#domain system authentication ppp local

接下来，我们配置Client设备，对应各位手里的企业级路由器。

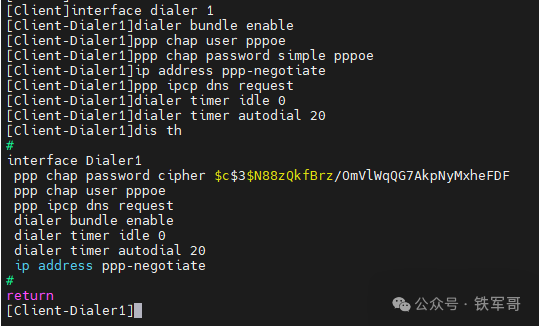

首先，PPPoE的基础部分与之前的基本一样：创建一个Dialer接口，开启共享DDR；配置Client被Server认证的方式为CHAP，当Server认证时，并配置Client发送的CHAP用户名和密码；配置Dialer1接口通过协商获取IP地址和DNS服务器地址；配置PPPoE Client工作在永久在线模式；配置DDR自动拨号的间隔时间为20秒。

#interface dialer 1 dialer bundle enable ppp chap user pppoe ppp chap password simple pppoe ip address ppp-negotiate ppp ipcp dns request dialer timer idle 0 dialer timer autodial 20

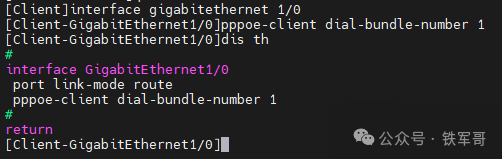

接下来，配置一个PPPoE会话，该会话对应Dialer bundle 1，Dialer bundle 1对应Dialer1接口。

#interface gigabitethernet 1/0pppoe-client dial-bundle-number 1

稍等片刻，等待PPPoE获取到客户端地址。

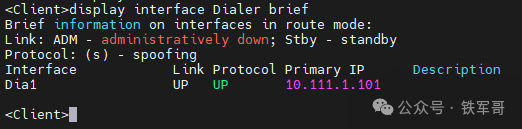

可以看到，客户端设备已经拿到了10.111.1.101的IP地址，那能不能拿到多个IP地址呢？

总结PPPoE客户端部分配置的关键就是创建Dialer接口，并绑定到物理接口上。既然如此，那我们是不是可以创建多个Dialer接口，使用相同的账号呢？测试一下。

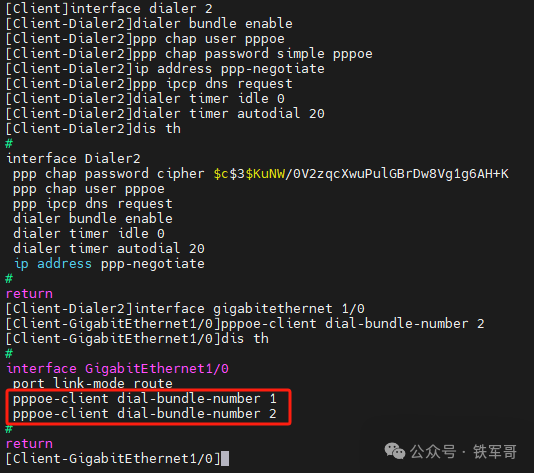

#interface dialer 2 dialer bundle enable ppp chap user pppoe ppp chap password simple pppoe ip address ppp-negotiate ppp ipcp dns request dialer timer idle 0 dialer timer autodial 20#interface gigabitethernet 1/0 pppoe-client dial-bundle-number 2

可以看到，物理接口下是可以配置多个PPPoE会话的，那是不是都能获取到IP地址呢？

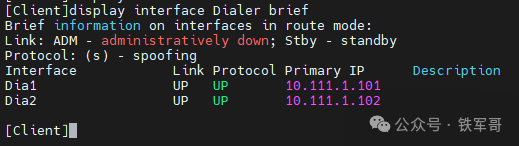

可以，成功了！现在有两个Dialer接口都获取到了IP地址，那我们是不是配置10个也可以？

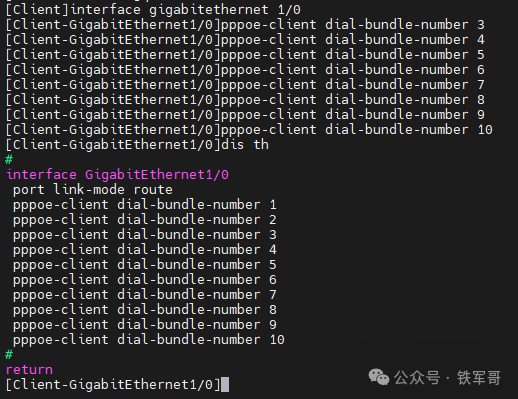

#interface gigabitethernet 1/0 pppoe-client dial-bundle-number 3 pppoe-client dial-bundle-number 4 pppoe-client dial-bundle-number 5 pppoe-client dial-bundle-number 6 pppoe-client dial-bundle-number 7 pppoe-client dial-bundle-number 8 pppoe-client dial-bundle-number 9 pppoe-client dial-bundle-number 10

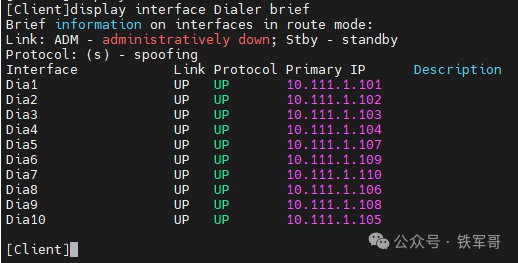

再看一下Dialer接口的地址获取情况。

可以看到，虽然我们是按照顺序配置的，但是在获取地址时有些进程更快，导致获取到的IP地址没有按照顺序排列，不过这个不是问题，只要都获取到了IP地址即可。

接下来，就是看看能不能叠加带宽了。

我么已经知道，跟IPv6的PPPoE拨号不同，客户端通过PPPoE无法获取IPv4默认路由，必需要手工添加缺省路由才行。而在添加缺省路由时，我们的下一跳是通过出接口的方式配置的，那我们就可以把这10个出接口都配置上了。

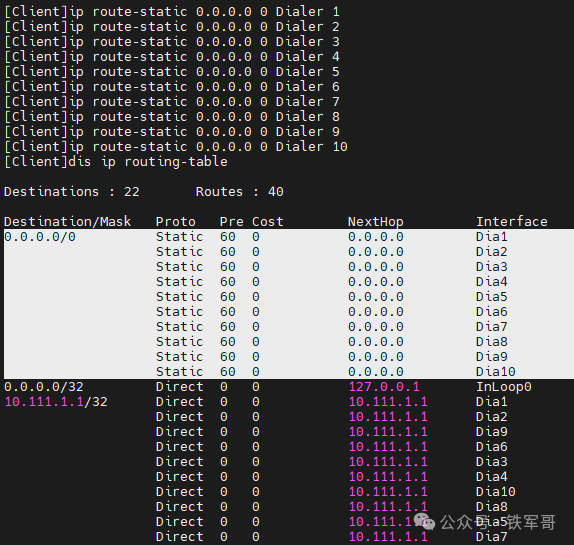

#ip route-static 0.0.0.0 0 Dialer 1ip route-static 0.0.0.0 0 Dialer 2ip route-static 0.0.0.0 0 Dialer 3ip route-static 0.0.0.0 0 Dialer 4ip route-static 0.0.0.0 0 Dialer 5ip route-static 0.0.0.0 0 Dialer 6ip route-static 0.0.0.0 0 Dialer 7ip route-static 0.0.0.0 0 Dialer 8ip route-static 0.0.0.0 0 Dialer 9ip route-static 0.0.0.0 0 Dialer 10

那我们怎么验证带宽是否叠加呢？

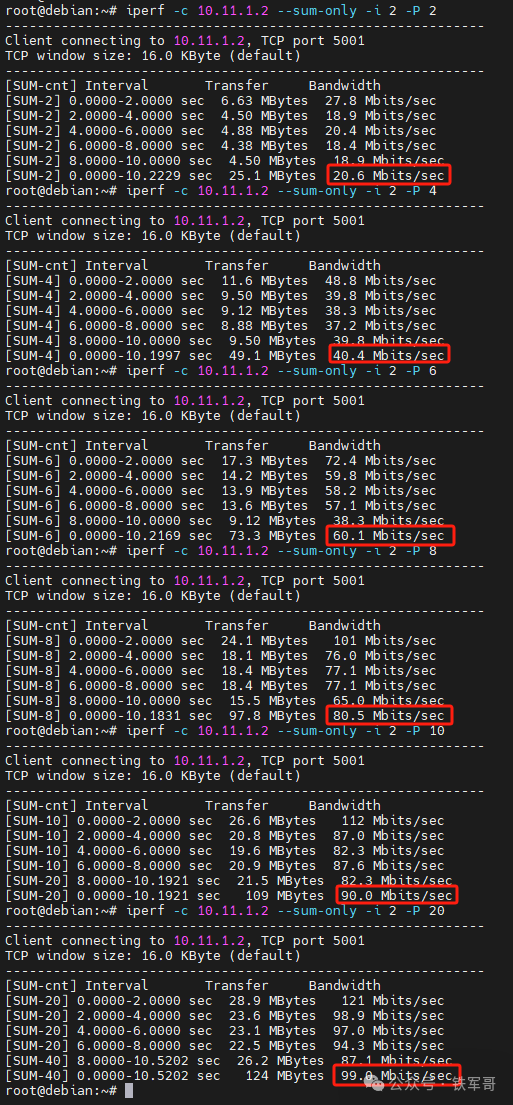

很简单，在客户端侧，我们已经配置好了静态的ECMP等价路与，向外发出的报文会被HASH到不同的路径上，也就是会从Dial1到Dial10这10个不同的端口进行转发，每个报文的大小一般只有1 KB左右，所以10 Mbps大约就是1000多个报文，HASH效果应该可以保证。然后我们再从服务端配置每IP地址限速，将每个IP地址的带宽设置为比较小的10 Mbps，再打流测试即可。

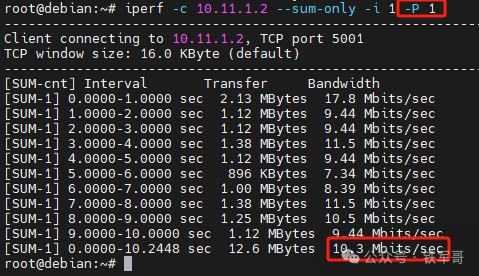

我们先测试使用1条流。
