第四章 系统设计

4.1 总体功能

校园竞赛管理系统是根据需求定制开发，开发软件选用IDEA平台配合MySQL数据库进行开发环境的搭建操作，网站采用WEB应用程序中最流行的小程序结构进行开发，用户访问系统数据仅仅需要在客户端安装谷歌浏览器或者是当下常用浏览器就可以访问网站内容。

4.2 系统模块设计

校园竞赛管理系统系统在进行系统中功能模块的划分时，采用层次图来进行表示。层次图具有树形结构，它能使用矩形框来描绘数据信息。顶层代表的数据结构很完整，顶层下面的矩形框表示的数据就是子集数据，当然处于最下面的矩形框就是不能再进行细分的数据元素了，使用层次方框图描述系统功能能让用户一目了然，能够明白系统的功能，以及对应功能板块下面的子功能都可以清楚领会。校园竞赛管理系统分为管理员和用户两部分操作角色，下面将对他们的功能进行阐述。

管理员可以管理用户的基本信息，可以管理等功能。管理员功能结构图如下：

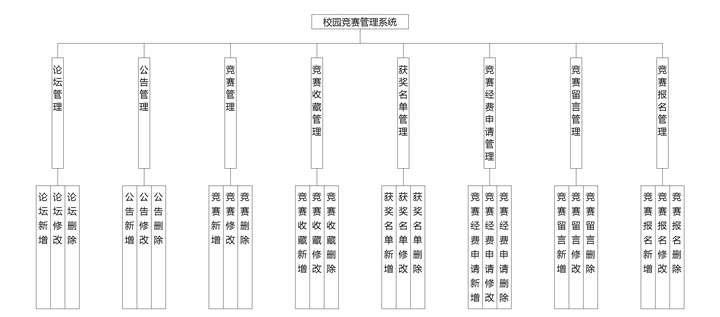

图4.1 管理员功能结构图

4.3 数据库设计

4.3.1 数据库设计

数据库设计它是建立在数据库还有它对应的应用系统的一门技术，只要是信息系统开发还有系统建设，都会用到数据库设计，但是这个数据库设计并不是很简单就可以完成的，设计期间会遇到很多麻烦事，在设计期间需要考虑再考虑，逐步完善。主要内容也就是把数据库里面的对象还有对象之间的联系进行系统规划操作，还有把他们结构化的过程。

4.3.2 数据库E-R 图

E-R 图分成三部分内容，分别是实体，实体的属性以及实体之间的关系这三个部分的内容，通常长方形表示的就是实体，椭圆形表示的就是属性，菱形表示的就是关系了。在E-R 图里面，实体就是对象，比如学生，人，音乐等都能代表实体，实体都具备自己的成员，比如张三就是学生实体里面的成员。一个学生会具有自己的姓名，年龄，出生日期等信息，这些信息就是学生这个实体的属性，因此E-R 图属性代表的就是数据对象具备的属性，E-R 图的关系就是实体跟实体之间的关系了，比如学生跟课程会存在一定的关系，这种关系使用菱形进行表示。

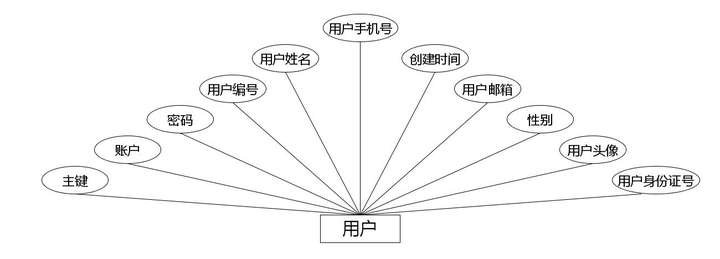

（1）下图是用户实体和其具备的属性。



用户实体属性图

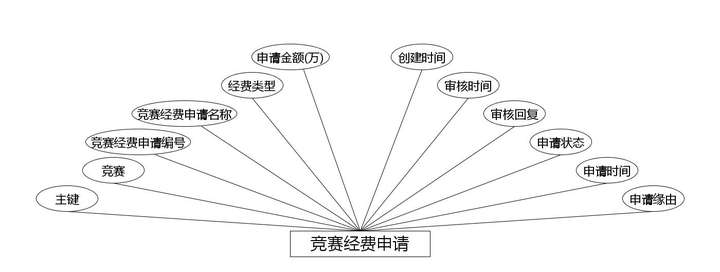

（2）下图是竞赛经费申请实体和其具备的属性。



竞赛经费申请实体属性图

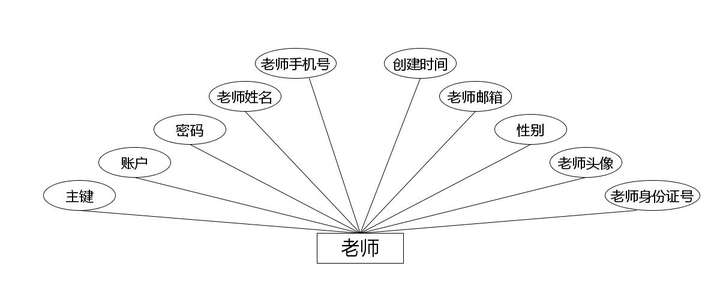

（3）下图是老师实体和其具备的属性。



老师实体属性图

（4）下图是竞赛收藏实体和其具备的属性。



竞赛收藏实体属性图

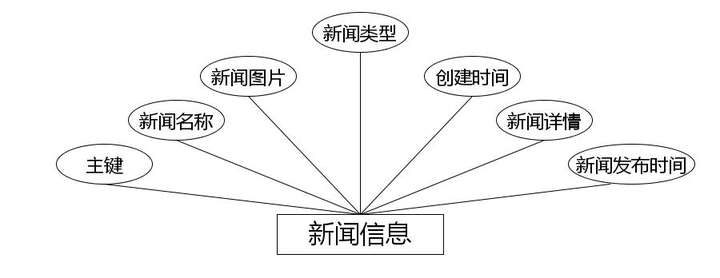

（5）下图是新闻信息实体和其具备的属性。



新闻信息实体属性图

（6）下图是论坛实体和其具备的属性。



论坛实体属性图

（7）下图是学习指导实体和其具备的属性。



学习指导实体属性图

（8）下图是竞赛实体和其具备的属性。



竞赛实体属性图

（9）下图是公告实体和其具备的属性。



公告实体属性图

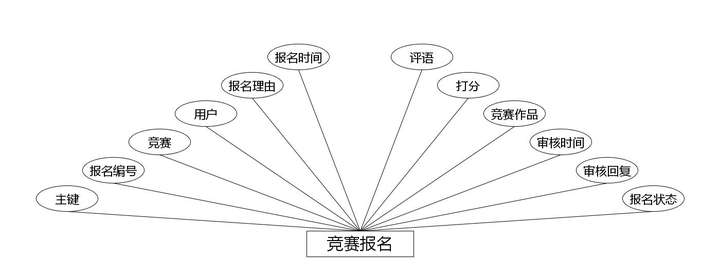

（10）下图是竞赛报名实体和其具备的属性。



竞赛报名实体属性图

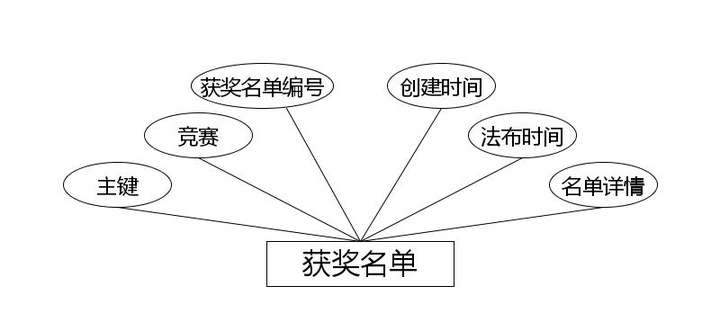

（11）下图是获奖名单实体和其具备的属性。



获奖名单实体属性图

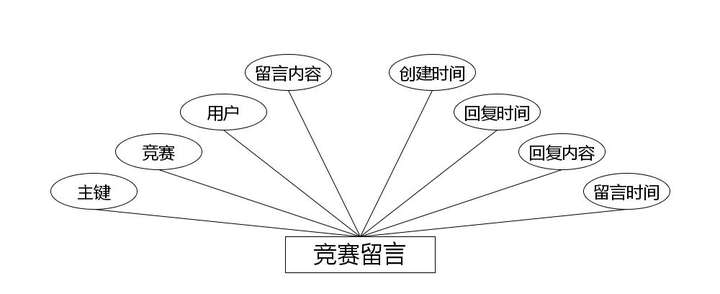

（12）下图是竞赛留言实体和其具备的属性。



竞赛留言实体属性图

4.3.3 数据库表设计

数据库里面的数据表存放的就是各种数据记录，我们在进行系统增删改查操作时，其实也是在对应数据表里面进行的增删改查操作，一个好的数据库能够缩短信息处理时间，所以说数据库的设计工作不容小觑，数据库里面设置哪些表，表里面的字段设计以及字段类型和字段长度等信息都要考虑周到才行，比如时间这个字段，它的数据类型就不能是int型，不然在系统操作中就会弹出输入数据格式不符合要求的报错提示。下面简单介绍校园竞赛管理系统的一些数据表。

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	laoshi_id	Integer	老师	是
5	users_id	Integer	管理员	是
6	forum_content	String	发布内容	是
7	super_ids	Integer	父id	是
8	forum_types	Integer	帖子类型	是
9	forum_state_types	Integer	帖子状态	是
10	insert_time	Date	发帖时间	是
11	update_time	Date	修改时间	是
12	create_time	Date	创建时间	是

表4.3公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	公告名称	是
3	gonggao_photo	String	公告图片	是
4	gonggao_types	Integer	公告类型	是
5	insert_time	Date	公告发布时间	是
6	gonggao_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.4竞赛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	jingsai_name	String	竞赛名称	是
4	jingsai_uuid_number	String	竞赛编号	是
5	jingsai_photo	String	竞赛照片	是
6	zan_number	Integer	赞	是
7	cai_number	Integer	踩	是
8	jingsai_types	Integer	竞赛类型	是
9	jingsai_clicknum	Integer	竞赛热度	是
10	jingsai_jiezhi_time	Date	报名截止时间	是
11	jingsai_content	String	竞赛介绍	是
12	shangxia_types	Integer	是否上架	是
13	jingsai_delete	Integer	逻辑删除	是
14	insert_time	Date	录入时间	是
15	create_time	Date	创建时间	是

表4.5竞赛收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jingsai_id	Integer	竞赛	是
3	yonghu_id	Integer	用户	是
4	jingsai_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.6获奖名单表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jingsai_id	Integer	竞赛	是
3	jingsai_huojiangmingdan_uuid_number	String	获奖名单编号	是
4	jingsai_huojiangmingdan_content	String	名单详情	是
5	insert_time	Date	法布时间	是
6	create_time	Date	创建时间	是

表4.7竞赛经费申请表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jingsai_id	Integer	竞赛	是
3	jingsai_jingfeishenqing_uuid_number	String	竞赛经费申请编号	是
4	jingsai_jingfeishenqing_name	String	竞赛经费申请名称	是
5	jingsai_jingfeishenqing_types	Integer	经费类型	是
6	shangpin_shouyin_true_price	BigDecimal	申请金额(万)	是
7	jingsai_jingfeishenqing_content	String	申请缘由	是
8	insert_time	Date	申请时间	是
9	jingsai_jingfeishenqing_yesno_types	Integer	申请状态	是
10	jingsai_jingfeishenqing_yesno_text	String	审核回复	是
11	jingsai_jingfeishenqing_shenhe_time	Date	审核时间	是
12	create_time	Date	创建时间	是

表4.8竞赛留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jingsai_id	Integer	竞赛	是
3	yonghu_id	Integer	用户	是
4	jingsai_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.9竞赛报名表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jingsai_yuyue_uuid_number	String	报名编号	是
3	jingsai_id	Integer	竞赛	是
4	yonghu_id	Integer	用户	是
5	jingsai_yuyue_text	String	报名理由	是
6	insert_time	Date	报名时间	是
7	jingsai_yuyue_yesno_types	Integer	报名状态	是
8	jingsai_yuyue_yesno_text	String	审核回复	是
9	jingsai_yuyue_shenhe_time	Date	审核时间	是
10	jingsai_yuyue_file	String	竞赛作品	是
11	jingsai_yuyue_dafen	BigDecimal	打分	是
12	jingsai_yuyue_content	String	评语	是
13	create_time	Date	创建时间	是

表4.10老师表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_name	String	老师姓名	是
3	laoshi_phone	String	老师手机号	是
4	laoshi_id_number	String	老师身份证号	是
5	laoshi_photo	String	老师头像	是
6	laoshi_email	String	老师邮箱	是
7	create_time	Date	创建时间	是

表4.11新闻信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	新闻名称	是
3	news_photo	String	新闻图片	是
4	news_types	Integer	新闻类型	是
5	insert_time	Date	新闻发布时间	是
6	news_content	String	新闻详情	是
7	create_time	Date	创建时间	是

表4.12学习指导表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	xuexizhidao_name	String	学习指导名称	是
3	xuexizhidao_photo	String	学习指导图片	是
4	xuexizhidao_types	Integer	学习指导类型	是
5	insert_time	Date	学习指导发布时间	是
6	xuexizhidao_content	String	学习指导详情	是
7	create_time	Date	创建时间	是

表4.13用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_uuid_number	String	用户编号	是
3	yonghu_name	String	用户姓名	是
4	yonghu_phone	String	用户手机号	是
5	yonghu_id_number	String	用户身份证号	是
6	yonghu_photo	String	用户头像	是
7	yonghu_email	String	用户邮箱	是
8	create_time	Date	创建时间	是

表4.14管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	老师名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

第五章 系统实现

5.1 管理员功能模块的实现

5.1.1 竞赛列表

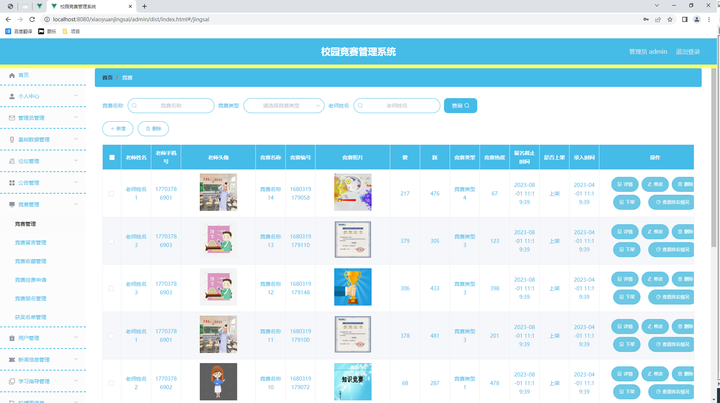

如图5.1显示的就是竞赛列表页面，此页面提供给管理员的功能有：查看竞赛、新增竞赛、修改竞赛、删除竞赛等。



图5.1 竞赛列表页面

5.1.2 公告信息管理

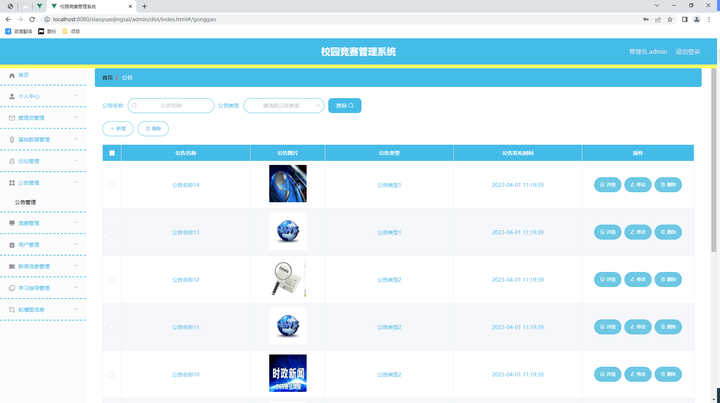

管理员可以对公告信息进行管理，可以新增公告信息,修改公告信息,删除无效的公告信息。公告信息管理界面如图5.2所示。



图5.2 公告信息管理页面

5.1.3 公告类型管理

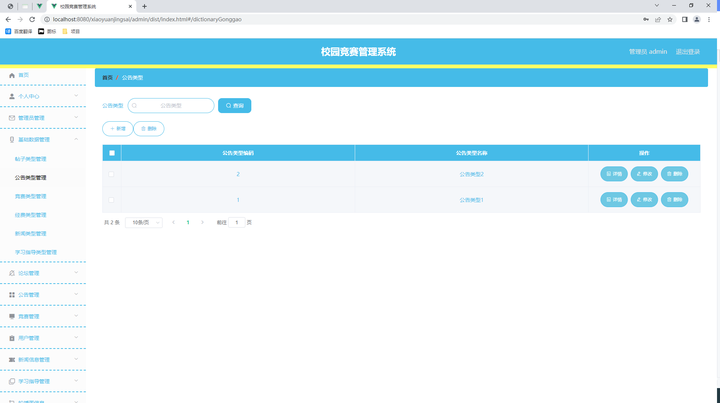

公告类型管理页面显示所有公告类型，在此页面既可以让管理员添加新的公告信息类型，也能对已有的公告类型信息执行编辑更新，失效的公告类型信息也能让管理员快速删除。下图就是公告类型管理页面。公告类型管理界面如图5.3所示。



图5.3公告类型管理界面

5.1.4 新闻管理

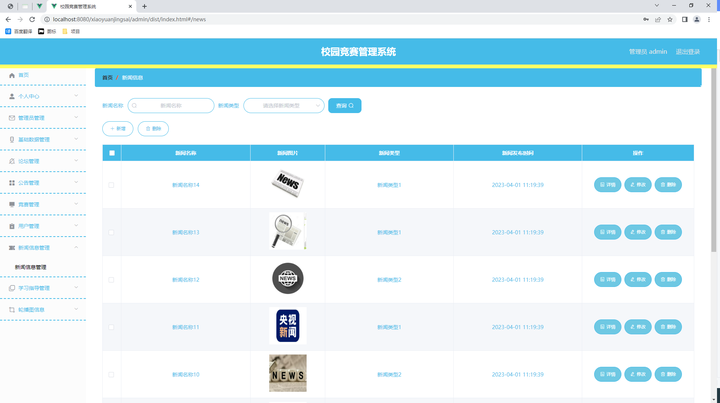

如图5.4显示的就是新闻管理页面，此页面提供给管理员的功能有：新增新闻,修改新闻,删除新闻。



图5.4新闻管理页面

5.1.5 新闻类型管理

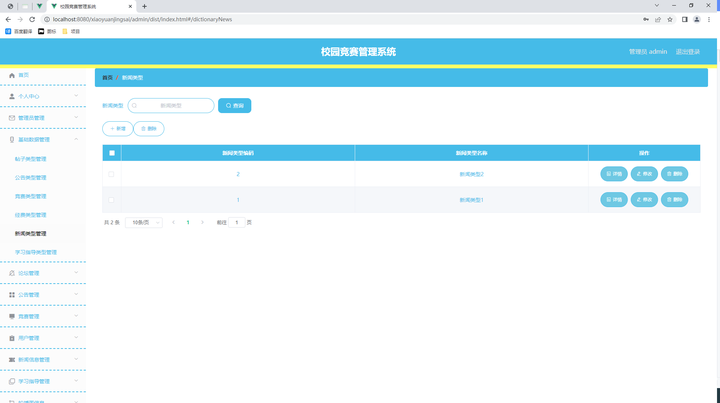

如图5.5显示的就是新闻类型管理页面，此页面提供给管理员的功能有：新增新闻类型,修改新闻类型,删除新闻类型。



图5.5 新闻类型管理页面
