论文：https://arxiv.org/pdf/2402.18975v2.pdf
代码：https://github.com/514flowey/jdet-cobb

1 背景

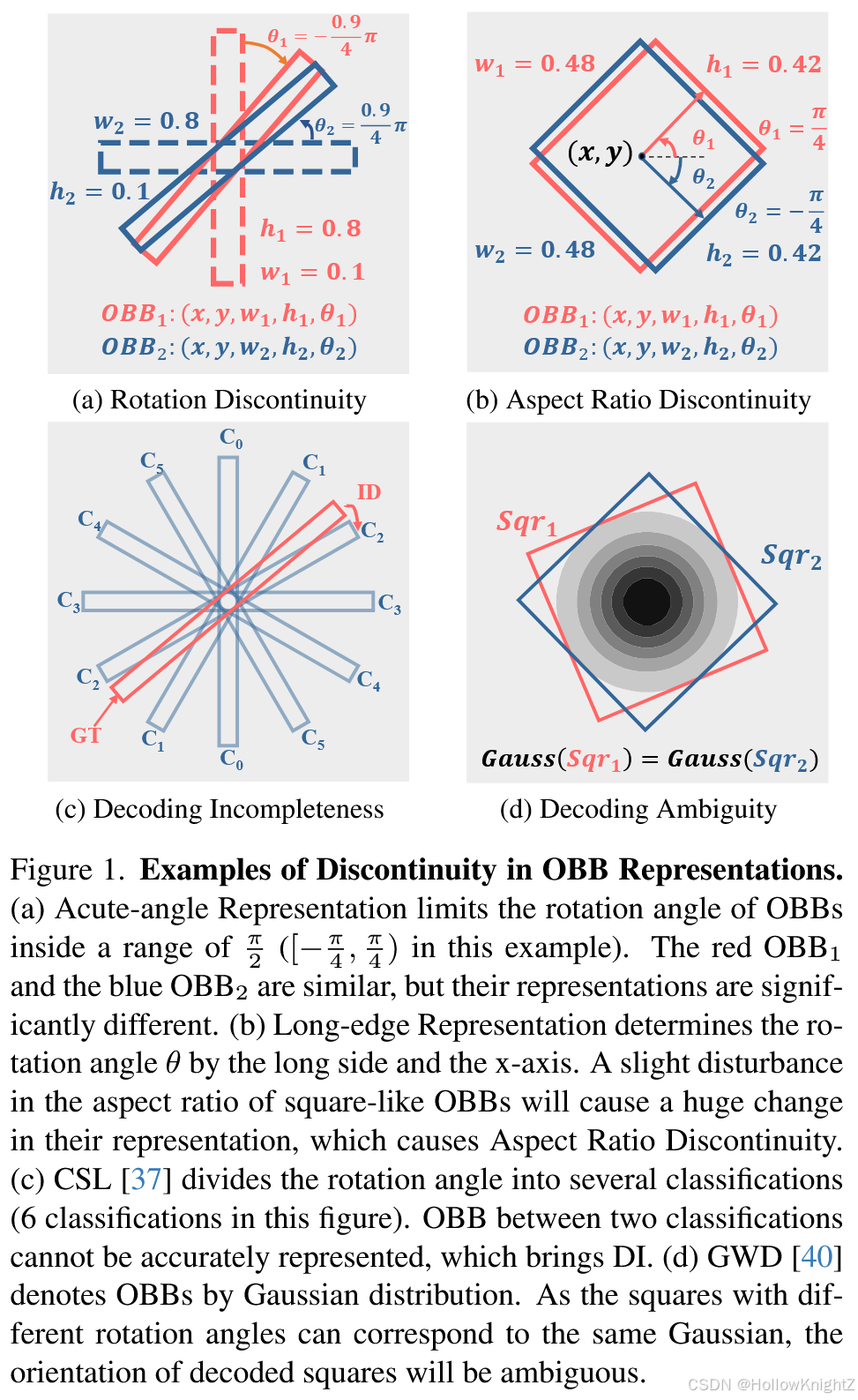

如图1a-1b，常用的旋转包围框OBB表示方法存在不连续性问题，将相似的OBB编码成不同的向量，这给神经网络训练带来了挑战，因为对相似输入特征的回归目标可能会有很大的差异，这会造成混乱并阻碍训练。两个OBB之间的关系可以概念化为一个通过几何操作转化为另一个，如平移，旋转，缩放和纵横比变化。虽然旋转和纵横比变化是不连续的主要来源。

一些方法通过重新编码OBB的表示来解决旋转和纵横比不连续问题，但在将OBB编码到回归目标的过程中，仍然出现了不连续现象。因此，它们可以被称为编码不连续性。

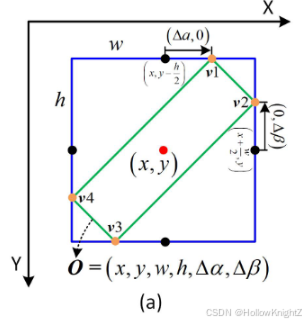

比如OrientedRCNN中的编码方式，当OBB变成水平框时就会遇到不连续问题：

此外，现有方法在解决编码不连续性问题的同时，往往会带来编码不连续，即解码不完整性和解码模糊性。当Obb不能被精确表示时，解码不完整性就会出现，如图1c所示的CSL，将旋转角度分成多个类别，但两个类别之间的OBB不能被准确表示。

CSL论文中对于离散化类别的误差评估如下，如果以1度为1类，最大误差为0.5°，期望误差为0.25°。

另一方面，解码模糊性属于不同的OBB共享相似的实例，使得预测的OBB对模型输出中的轻微扰动敏感，如图1d中的GWD，由于不同旋转角度的正方形可以对应相同的高斯，解码后的正方形方向会有歧义。

2 创新点

1. 系统地分析了现有的用于OOD的OBB表示方法中固有的不连续性问题，并引入了形式化度量来评估它们的连续性。

2. 引入了COBB，一种OBB的完全连续表示。

3. 构造了一个新的基准来公平地比较OOD方法。在该基准上的实验验证了方法的有效性，突出了其在高精度OOD中的优势。

3 方法

为了解决不连续性问题，作者引入了形式化的连续性度量，使用这个基准来评估之前的方法，作为不连续性问题的综合解决方案，提出了连续旋转包围框COBB，一种新颖的，满足所有定义度量的连续OBB表示。COBB采用了基于HBB和OBB面积的连续函数导出的9个参数，保证了HBB和OBB区域在形状变化过程中的连续性。通过简单替换原有的OBB表示，本文的COBB可以很容易的集成到现有方法中。

4 模块

4.1 连续性度量

为了形式化的定义连续性，作者引入 $f_{Enc}$ 作为从OBB到 $R^n$ 的映射函数，$f_{Dec}$ 作为从 $R^n$ 的子集到OBB的逆映射。$R(x,\theta )$ 表示通过将初始OBB $x$ 沿着顺时针旋转 $\theta$ 生成OBB $y$ 的变换，$A(x,r)$ 表示分别调整OBB $x$ 的其中一条边为其原始长度的 $r$ 倍，并生成一组 OBBs { y , z } \{y,z\} { y,z} 。称 $S$ 为 OBBs 的集合，$L$ 表示损失函数。模型利用 $f_{Enc}$ 将OBBs转化为回归目标，利用 $f_{Dec}$ 将预测结果转化为估计的OBBs。

连续性度量包含如下定义：

• 目标旋转连续性：微小的旋转应该对回归目标产生最小的影响。


• 目标纵横比连续性：纵横比的微小变化对回归目标的影响应该是最小的。


• 损失旋转连续性：较小的旋转应该对损失值影响最小。


• 损失纵横比连续性：较小的纵横比变化应该最小地改变损失值。


• 解码完整性：每一个OBB都可以被精确的表示出来。


• 解码鲁棒性：解码后的OBB应该对其表示中的轻微错误具有鲁棒性。


  解码率鲁棒性等价于避免解码歧义，如图1d所示。

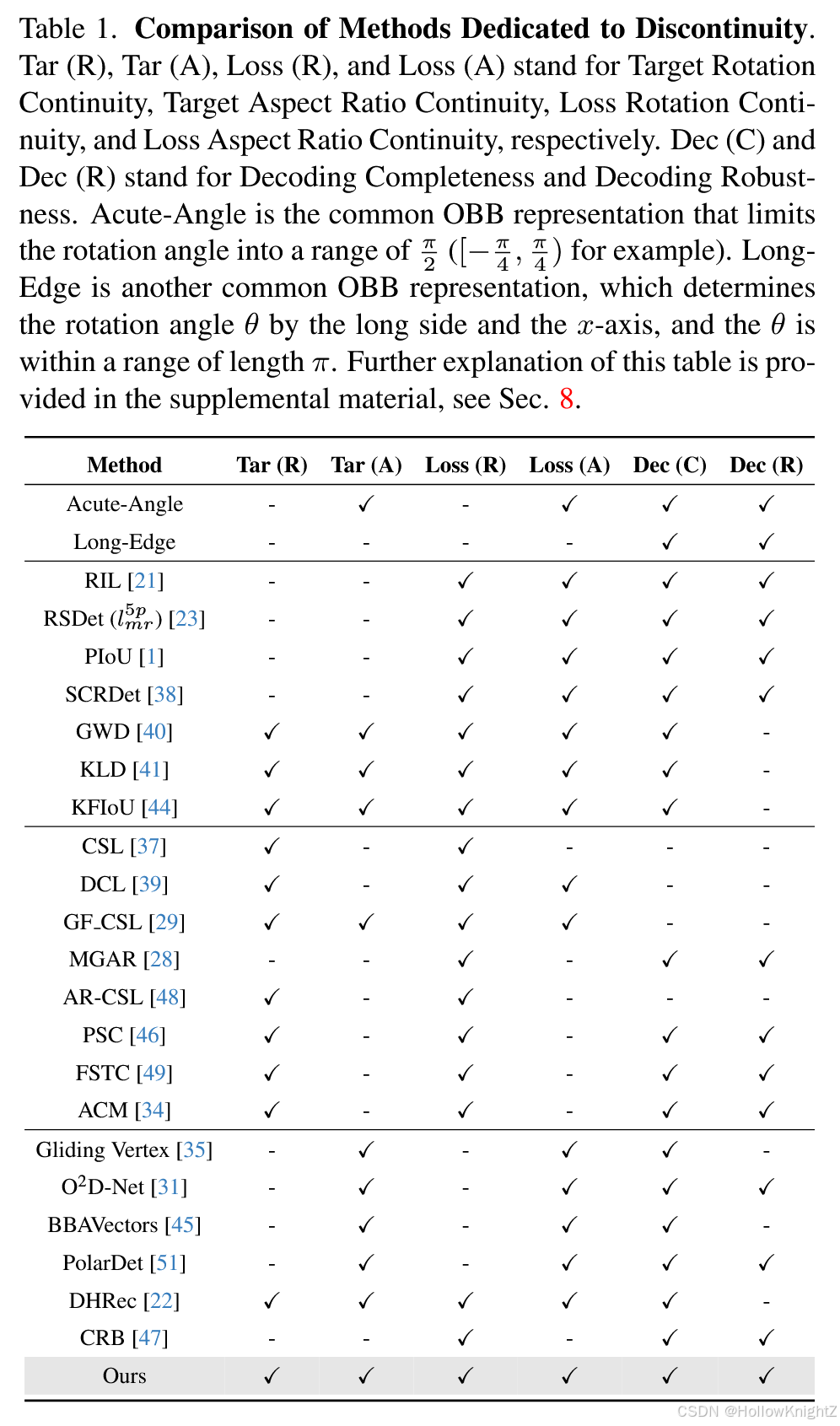

以往的研究涵盖了前4个指标，但对后两个指标的探索较为有限、表1中总结了现有的处理不连续性的方法。然而这些方法并不是普遍连续的。为了综合解决不连续问题，作者提出了COBB，即保证了编码连续性，又保证了解码连续性。

4.2 COBB表示

值得注意的是，在形状转变过程中，外层HBB和OBB的面积会发生连续变化。因此，作者使用用一个五维向量 $(x_c,y_c,w,h,r_a)$ 来表示一个OBB。其中 $(x_c,y_c),w,h$ 分别表示外接水平框的中心点，宽度和高度。$r_a$ 表示OBB相对于外接HBB的面积比。

可以证明只有一对对称的OBB共享一个 $(x_c,y_c,w,h,r_a)$ 。然而从 $(x_c,y_c,w,h,r_a)$ 中去直接计算OBBs是一个复杂的过程，为了解决这个问题，作者引入了一个滑动比例 $r_s$ 来估计 $r_a$：

其中OBB的四个顶点的横坐标从小到大的顺序为 $x_1,x_2,x_3,x_4$，纵坐标排序为 $y_1,y_2,y_3,y_4$。可以证明 $r_s$ 可以计算为 $r_s=f(min(r_a,1-r_a))$，其中 $f:[0,0.5]\to [0,0.5]$ 是连续严格递增映射，这意味着 $r_s$ 随着OBBs变换而连续变化。

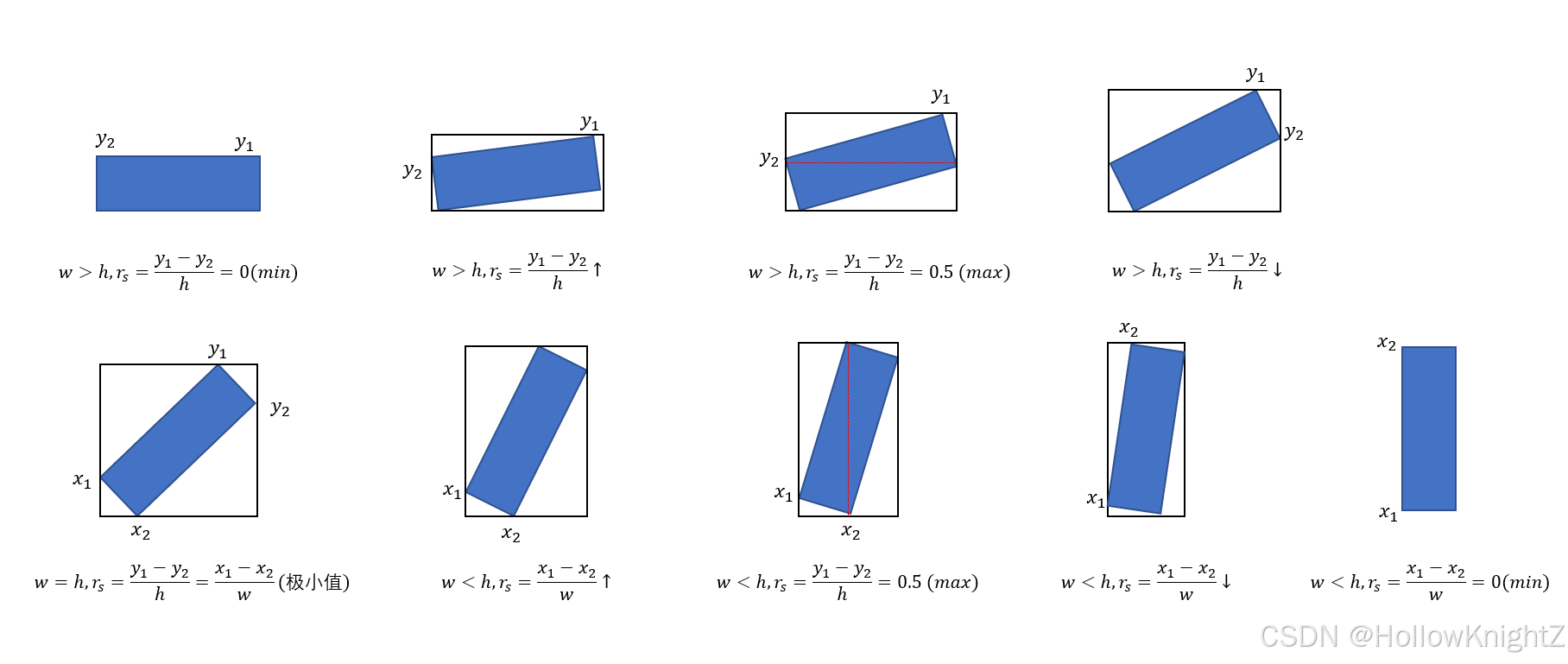

这里说 $f$ 是严格递增的，不代表 $r_s$ 是递增的，自己画了一下 $r_s$ 在[0,90°]的变化过程，可以发现是连续的（[90°,180°]同理）：

图中第三列的状态就是 $r_a=1-r_a$ 的状态。

同时也会发现这个过程是不适定的，即在确定 $w$ 和 $h$ 的情况下，一个 $r_s$ 会对应着不止一个OBB，如89°和91°。

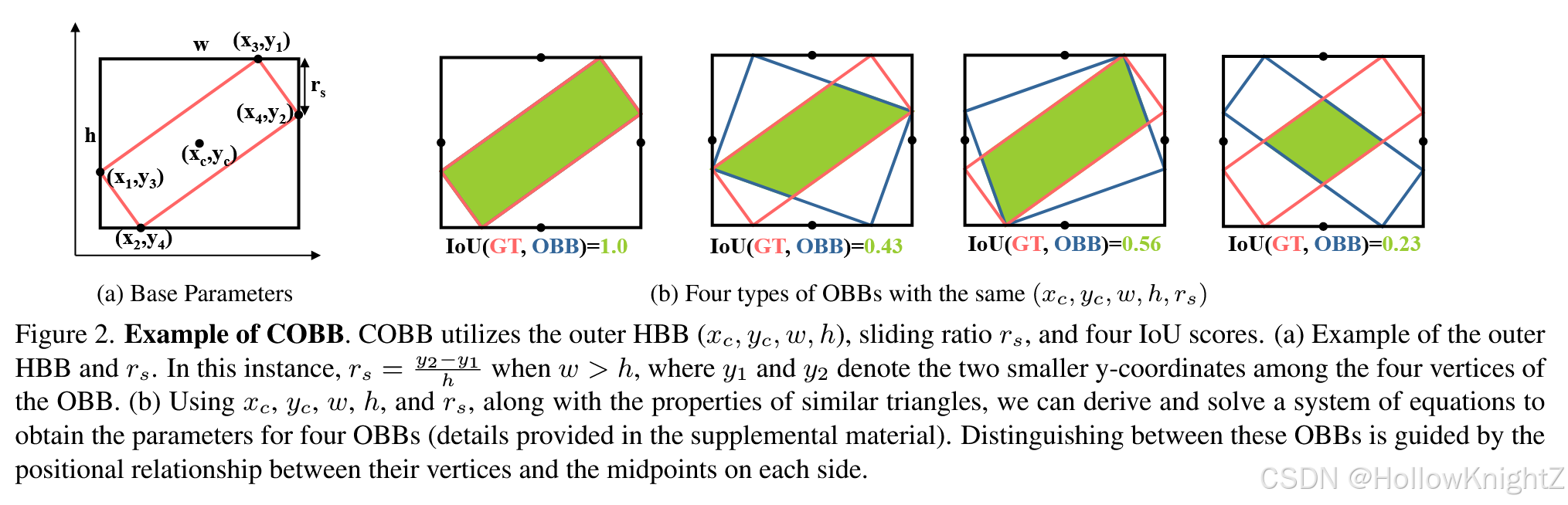

然而，如图2所示，共有4个不同的OBB可以编码到同一个 $(x_c,y_c,w,h,r_s)$ 中，导致潜在的编码歧义。为了减轻歧义，坐这里用目标OBB和四个OBB之间的交并比作为分类的分数，重要的是，这些IoU可以直接使用 $(x_c,y_c,w,h,r_s)$ 和目标0BB计算，从而省去了任意OBB之间的复杂计算。IoU的计算过程见附录9.5。

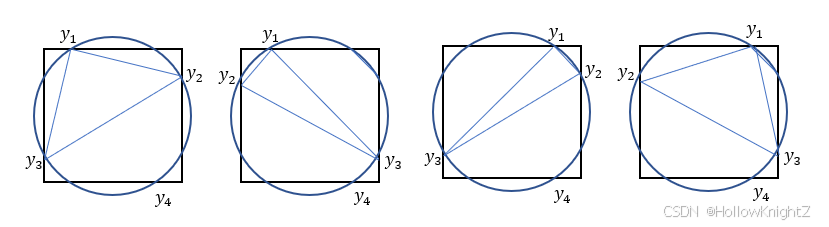

同一个 $(x_c,y_c,w,h,r_s)$ 只可能存在4个OBB，以正方形中心点为圆心，以真值OBB的对角线长度为直径画圆。这样 $y_1$ 只会出现 $y_{11}$ 和 $y_{12}$ 的位置，$y_2$ 只会出现在 $y_{21}$ 和 $y_{22}$ 的位置，所以共 KaTeX parse error: Undefined control sequence: \* at position 2: 2\̲*̲2=4 种OBBs。因为这样 $\angle y_2{y}_1{y}_3$ 才是直角。

最后 $(x_c,y_c,w,h,r_s,s_0,s_1,s_2,s_3)$ 认为是OBB的连续表示，其中 $s_0,s_1,s_2,s_3$ 是目标OBB与具有相同 $(x_c,y_c,w,h,r_s)$ 的4个OBB之间的IoU。

通过反转上述过程，将一个9维向量解码成单个OBB，不失一般性，假设 $w\ge h$，利用相似三角形的性质，可以计算 $x_2-x_1$ 和 $y_2-y_1$：

IoU得分最高的分类决定了生成的OBB的风格，再利用HBB，$x_2-x_1$和 $y_2-y_1$ 可以计算出OBB的4个顶点的坐标。计算过程见附录9.2。

4.3 COBB在旋转目标检测模型中的应用

大多数模型使用GT和proposal之间的偏差作为回归目标，以利用proposal的先验信息。在本文方法中，对于水平建议区域 $(x_p,y_p,w_p,h_p)$，回归目标的计算方式与FasterRCNN相同：

其中 $bo{x}_t=(t_x,t_y,t_w,t_h)$ 是目标的外接HBB，$\Delta x=x_c-x_p$，$\Delta y=y_c-y_p$ 。

根据式（7），$r_s$ 的值在 [0, 0.5]。为了利用这个性质，一个有效的方法是限制预测结果的范围，如使用Sigmoid函数，在这种情况下，$r_s$ 的回归目标是：

另一种方法是对 $r_s$ 的定义域进行扩展：

与 $r_{sig}$ 相比，当 $r_a$ 较小时，$r_{ln}$ 表现出对 $r_s$ 更高的敏感性，有助于检测器对倾斜较小的物体的精确预测，根据对 $r_s$ 回归目标的定义，可以将方法分为 COBB-sig 和 COBB-ln 两类。

$r_{ln}\in (0,1)$ ，从而使得 $r_s\in 2^{r_{ln}-1}\in (0,0.5)$

IoU分数的回归目标定义为：

其中 $\lambda$ 是一个预定义的常数，用来放大真实值和其他类别之间的差距。

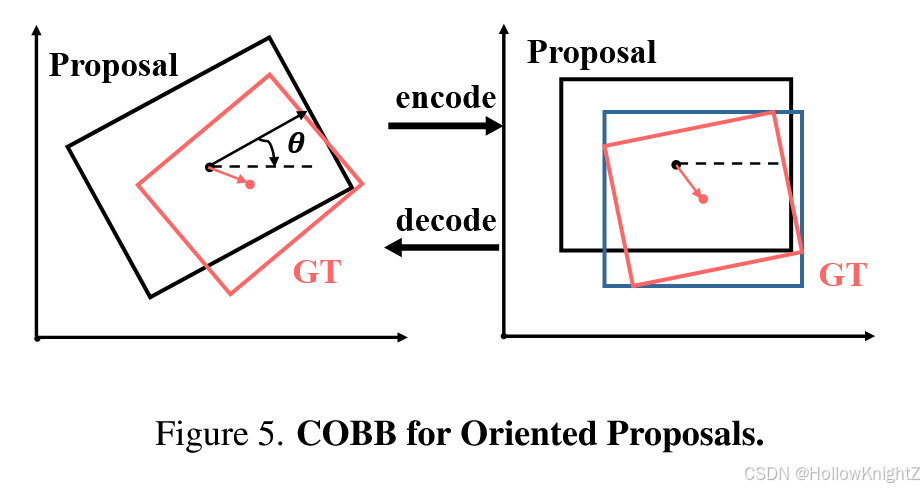

对于使用旋转建议区域的模型，作者将建议区域和目标OBB围绕建议区域的中心旋转，直到其旋转角度变为0,随后训练过程同上，按照水平建议区域训练模型。推理时，同样将proposal旋转至水平，然后预测出结果后，再逆时针旋转回来即可，具体见附录9.3。

最终损失函数如下：

其中 $bo{x}_p,r_p,s_p$ 表示预测的外接水平框，预测的 $r_s$ 和预测的IoU分数。$r_t$ 作为 $r_s$ 的回归目标，即 COBB-sig 中的 $r_{sig}$ 和 COBB-ln 中的 $r_{in}$。$L_{cls}$ 代表分类损失，与基准模型的分类损失（如FasterRCNN的交叉熵）对齐。$L_{box}$，$L_r$ 和 $L_s$ 是 smooth L1 损失。超参 $w_1,w_2,w_3,w_4$ 是预定义的常数。

5 效果

5.1 与SOTA方法对比

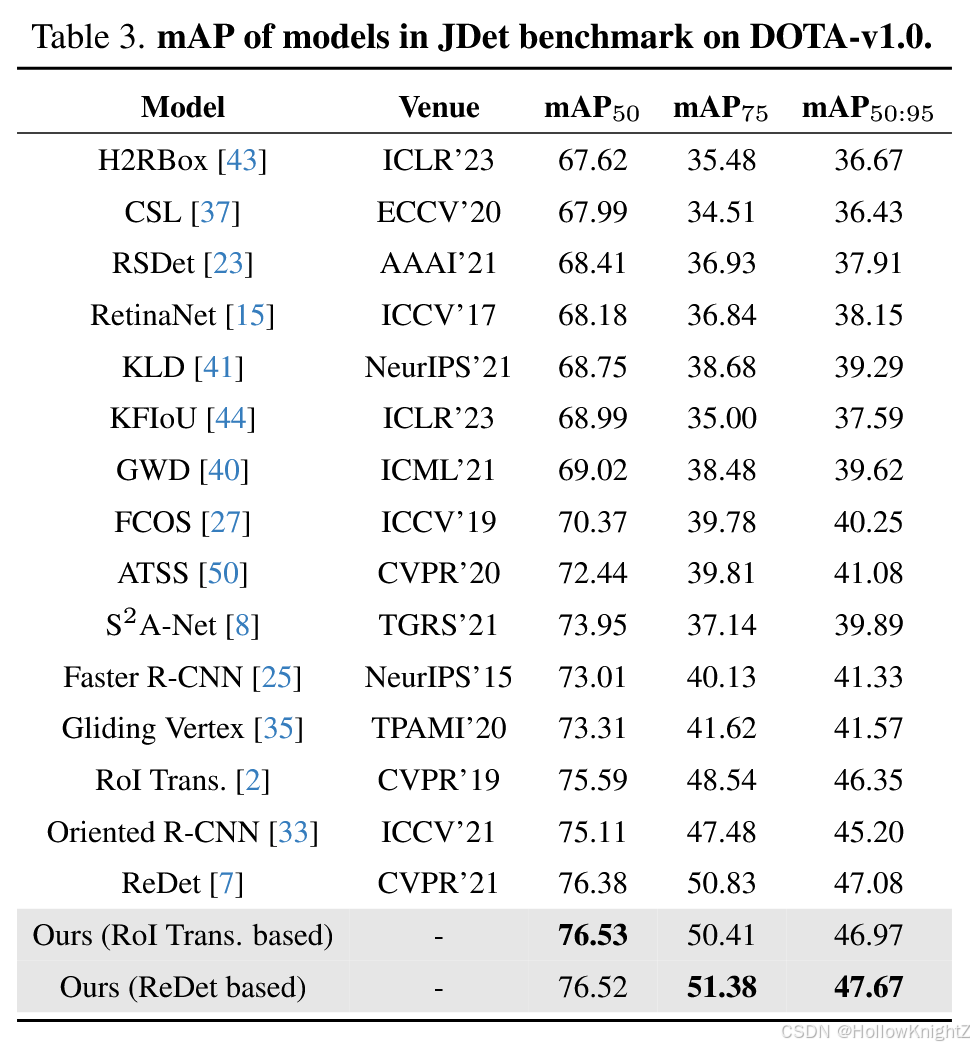

使用Jittor object DETection模型库（JDet）与SOTA方法在DOTA-v1.0的对比。

5.2 消融实验

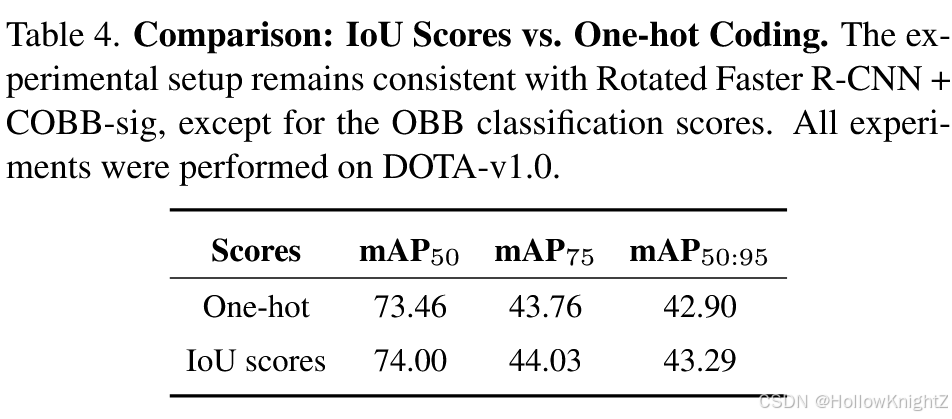

使用IoU分数和One-hot编码来对4种OBB情况分类的消融实验。使用One-hot编码会带来不连续性。

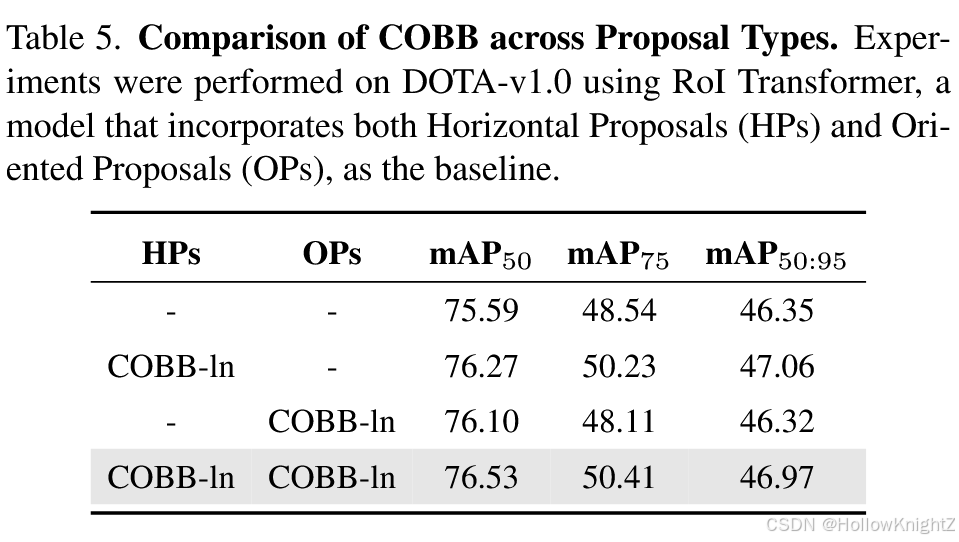

在水平提案和有向提案上使用COBB的消融实验。

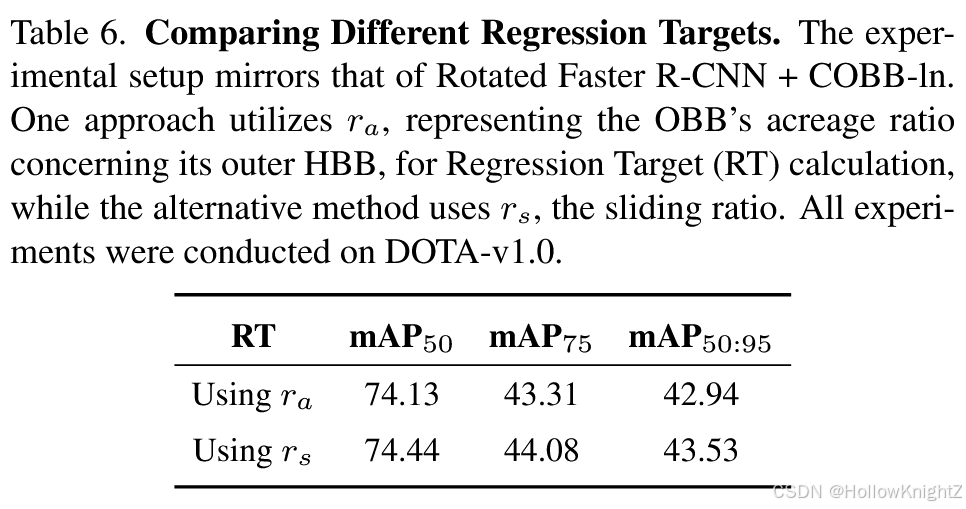

用 $r_s$ 代替 $r_a$ 的消融实验。

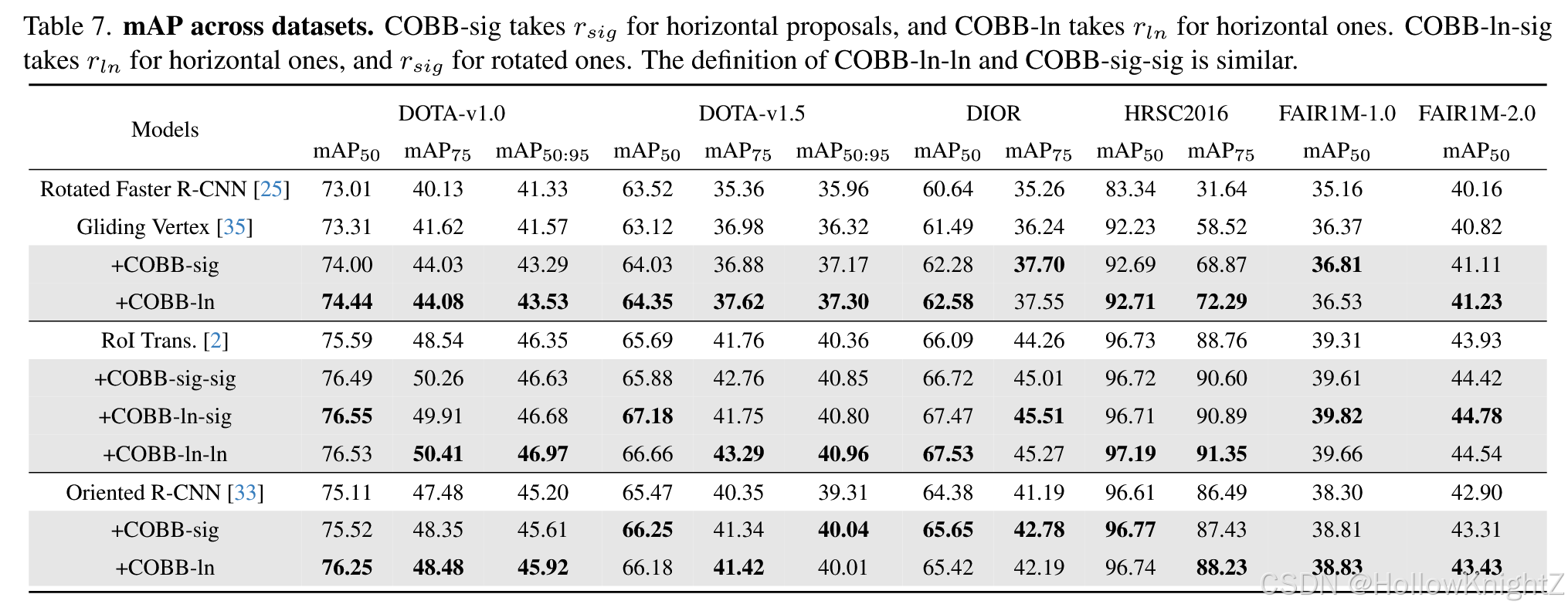

不同数据集和检测器上使用COBB的效果。
