WPF布局

布局

WPF 布局的核心机制

WPF 布局基于布局面板（Panel）和测量/排列（Measure/Arrange）机制：

测量（Measure）：计算子元素所需的空间。
排列（Arrange）：确定子元素最终的位置和大小。
自动适应：大多数布局控件支持动态调整子元素的位置和大小（基于内容或容器尺寸）

常用布局控件详解

Grid（网格布局）

核心功能：通过行（RowDefinition）和列（ColumnDefinition）定义网格，支持复杂的多区域布局。
关键属性：
RowDefinitions/ColumnDefinitions：定义行和列（支持固定值、比例（*）、自动尺寸（Auto））。
Grid.Row/Grid.Column：附加属性，设置子元素的位置。
Grid.RowSpan/Grid.ColumnSpan：合并单元格

    <Grid>
        <Grid.RowDefinitions>
            <!--定义三行-->
            <RowDefinition Height="100"/>
            <!-- 自动高度 -->
            <RowDefinition Height="*"/>
            <!-- 剩余空间占比 -->
            <RowDefinition Height="2*"/>
            <!-- 2倍剩余空间 -->
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <!--定义两列-->
            <ColumnDefinition Width="200"/>
            <ColumnDefinition Width="Auto"/>
        </Grid.ColumnDefinitions>

        <Button Content="第一行合并俩列" Grid.Row="0" Grid.ColumnSpan="2"/>
        <TextBox Grid.Row="1" Grid.Column="0" Text="第2行第1列合并2行" Grid.RowSpan="2"/>
        <TextBox Grid.Row="1" Grid.Column="1" Text="第2行第2列" />
        <TextBox Grid.Row="2" Grid.Column="1" Text="第3行第2列" />
    </Grid>

在这里插入图片描述

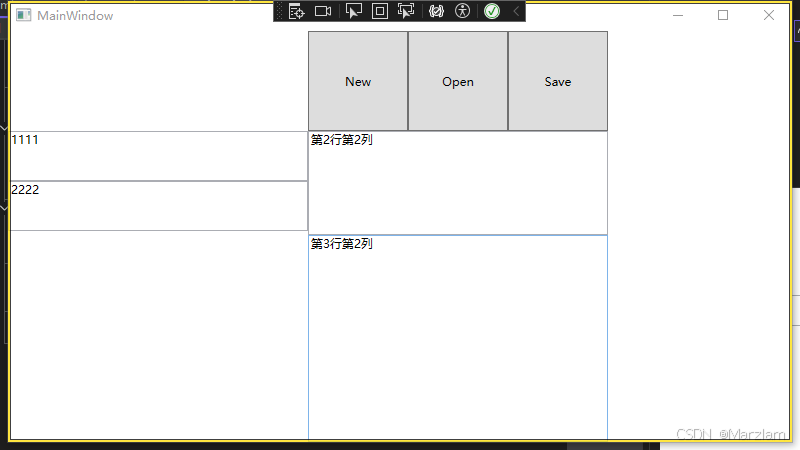

StackPanel（堆叠布局）

核心功能：子元素按水平（Orientation=“Horizontal”）或垂直（Orientation=“Vertical”）方向依次排列。
适用场景：简单线性布局（如工具栏、菜单栏）

 <Grid>

     <Grid.RowDefinitions>
         <!--定义三行-->
         <RowDefinition Height="100"/>
         <!-- 自动高度 -->
         <RowDefinition Height="*"/>
         <!-- 剩余空间占比 -->
         <RowDefinition Height="2*"/>
         <!-- 2倍剩余空间 -->
     </Grid.RowDefinitions>
     <Grid.ColumnDefinitions>
         <!--定义两列-->
         <ColumnDefinition Width="300"/>
         <ColumnDefinition Width="Auto"/>
     </Grid.ColumnDefinitions>

     <StackPanel Grid.Column="1" Orientation="Horizontal">
         <Button Content="New" Width="100"/>
         <Button Content="Open" Width="100"/>
         <Button Content="Save" Width="100"/>
     </StackPanel>
     <StackPanel Grid.Row="1" Orientation="Vertical">
         <TextBox  Text="1111"  Height="50"/>
         <TextBox  Text="2222" Height="50" />
     </StackPanel>
    <TextBox Grid.Row="1" Grid.Column="1" Text="第2行第2列" />
    <TextBox Grid.Row="2" Grid.Column="1" Text="第3行第2列" />
 </Grid>

在这里插入图片描述

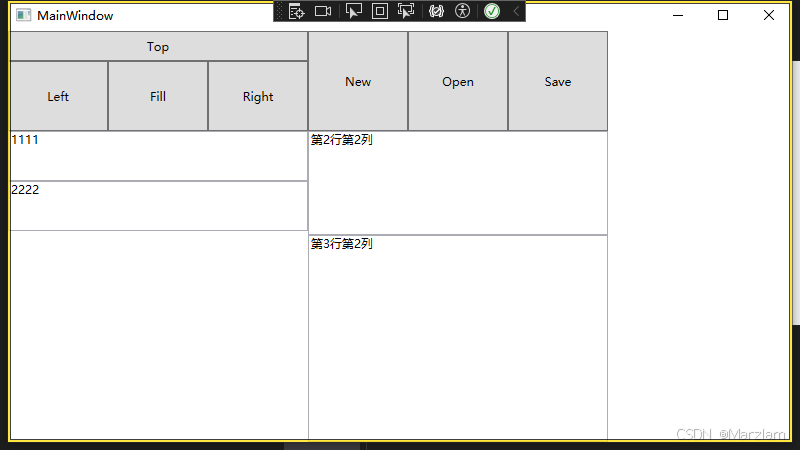

DockPanel（停靠布局）

核心功能：子元素通过 DockPanel.Dock 附加属性停靠在容器的边缘。
关键属性：
LastChildFill：最后一个子元素是否填充剩余空间（默认 True）

<Grid>

    <Grid.RowDefinitions>
        <!--定义三行-->
        <RowDefinition Height="100"/>
        <!-- 自动高度 -->
        <RowDefinition Height="*"/>
        <!-- 剩余空间占比 -->
        <RowDefinition Height="2*"/>
        <!-- 2倍剩余空间 -->
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <!--定义两列-->
        <ColumnDefinition Width="300"/>
        <ColumnDefinition Width="Auto"/>
    </Grid.ColumnDefinitions>

    <DockPanel LastChildFill="True">
        <Button Content="Top" DockPanel.Dock="Top" Height="30"/>
        <Button Content="Left" DockPanel.Dock="Left" Width="100"/>
        <Button Content="Right" DockPanel.Dock="Right" Width="100"/>
        <Button Content="Fill"/>
        <!-- 填充剩余区域 -->
    </DockPanel>
    <StackPanel Grid.Column="1" Orientation="Horizontal">
        <Button Content="New" Width="100"/>
        <Button Content="Open" Width="100"/>
        <Button Content="Save" Width="100"/>
    </StackPanel>
    <StackPanel Grid.Row="1" Orientation="Vertical">
        <TextBox  Text="1111"  Height="50"/>
        <TextBox  Text="2222" Height="50" />
    </StackPanel>
    <TextBox Grid.Row="1" Grid.Column="1" Text="第2行第2列" />
    <TextBox Grid.Row="2" Grid.Column="1" Text="第3行第2列" />
</Grid>

在这里插入图片描述

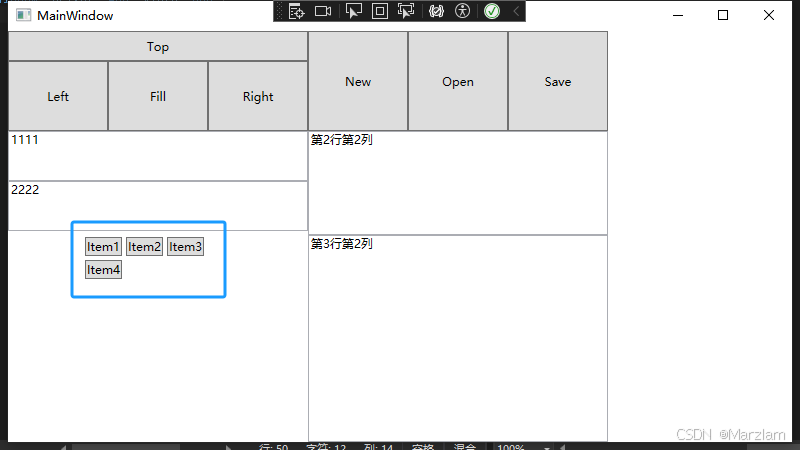

WrapPanel（自动换行布局）

核心功能：子元素按顺序排列，空间不足时自动换行。
适用场景：标签页、动态生成的内容列表

<Grid>

    <Grid.RowDefinitions>
        <!--定义三行-->
        <RowDefinition Height="100"/>
        <!-- 自动高度 -->
        <RowDefinition Height="*"/>
        <!-- 剩余空间占比 -->
        <RowDefinition Height="2*"/>
        <!-- 2倍剩余空间 -->
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <!--定义两列-->
        <ColumnDefinition Width="300"/>
        <ColumnDefinition Width="Auto"/>
    </Grid.ColumnDefinitions>
    <DockPanel LastChildFill="True">
        <Button Content="Top" DockPanel.Dock="Top" Height="30"/>
        <Button Content="Left" DockPanel.Dock="Left" Width="100"/>
        <Button Content="Right" DockPanel.Dock="Right" Width="100"/>
        <Button Content="Fill"/>
        <!-- 填充剩余区域 -->
    </DockPanel>

    <StackPanel Grid.Column="1" Orientation="Horizontal">
        <Button Content="New" Width="100"/>
        <Button Content="Open" Width="100"/>
        <Button Content="Save" Width="100"/>
    </StackPanel>
    <StackPanel Grid.Row="1" Orientation="Vertical">
        <TextBox  Text="1111"  Height="50"/>
        <TextBox  Text="2222" Height="50" />
    </StackPanel>
    <TextBox Grid.Row="1" Grid.Column="1" Text="第2行第2列" />
    <TextBox Grid.Row="2" Grid.Column="1" Text="第3行第2列" />
    <WrapPanel Grid.Row="2" Width="150">
        <Button Content="Item1" Margin="2"/>
        <Button Content="Item2" Margin="2"/>
        <Button Content="Item3" Margin="2"/>
        <Button Content="Item4" Margin="2"/>
    </WrapPanel>
</Grid>

在这里插入图片描述

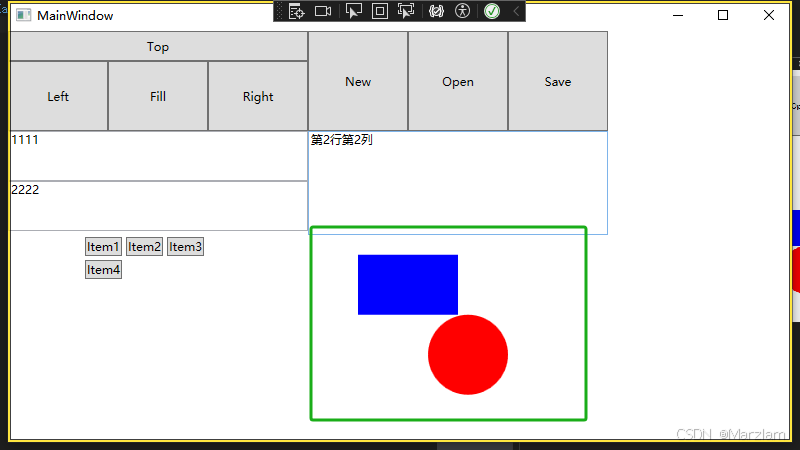

Canvas（绝对定位布局）

核心功能：通过 Canvas.Left、Canvas.Top 等附加属性直接指定子元素的坐标。
适用场景：需要精确控制位置的场景（如绘图、游戏界面）

<Grid>

    <Grid.RowDefinitions>
        <!--定义三行-->
        <RowDefinition Height="100"/>
        <!-- 自动高度 -->
        <RowDefinition Height="*"/>
        <!-- 剩余空间占比 -->
        <RowDefinition Height="2*"/>
        <!-- 2倍剩余空间 -->
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <!--定义两列-->
        <ColumnDefinition Width="300"/>
        <ColumnDefinition Width="Auto"/>
    </Grid.ColumnDefinitions>
    <DockPanel LastChildFill="True">
        <Button Content="Top" DockPanel.Dock="Top" Height="30"/>
        <Button Content="Left" DockPanel.Dock="Left" Width="100"/>
        <Button Content="Right" DockPanel.Dock="Right" Width="100"/>
        <Button Content="Fill"/>
        <!-- 填充剩余区域 -->
    </DockPanel>

    <StackPanel Grid.Column="1" Orientation="Horizontal">
        <Button Content="New" Width="100"/>
        <Button Content="Open" Width="100"/>
        <Button Content="Save" Width="100"/>
    </StackPanel>
    <StackPanel Grid.Row="1" Orientation="Vertical">
        <TextBox  Text="1111"  Height="50"/>
        <TextBox  Text="2222" Height="50" />
    </StackPanel>
    <TextBox Grid.Row="1" Grid.Column="1" Text="第2行第2列" />
    <WrapPanel Grid.Row="2" Width="150">
        <Button Content="Item1" Margin="2"/>
        <Button Content="Item2" Margin="2"/>
        <Button Content="Item3" Margin="2"/>
        <Button Content="Item4" Margin="2"/>
    </WrapPanel>
    <Canvas Grid.Row="2" Grid.Column="1">
        <Rectangle Canvas.Left="50" Canvas.Top="20" Width="100" Height="60" Fill="Blue"/>
        <Ellipse Canvas.Left="120" Canvas.Top="80" Width="80" Height="80" Fill="Red"/>
    </Canvas>
</Grid>

在这里插入图片描述

UniformGrid（均布网格）

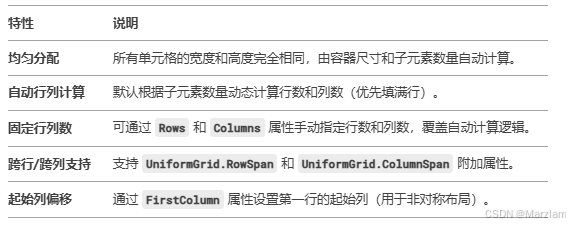

UniformGrid 的核心概念
UniformGrid 是 WPF 中的一种特殊布局控件，所有子元素会被均匀分配到相同大小的单元格中，且每个单元格的尺寸一致。它适用于需要等分空间的场景（如棋盘、按钮矩阵、图片缩略图等）
关键属性详解
Rows 和 Columns
作用：手动指定行数和列数。若未设置，根据子元素数量和容器尺寸自动计算。
自动计算规则：
优先填满行（类似 Horizontal 方向的 WrapPanel）。
行数 = ⌈子元素总数 / 列数⌉，列数 = ⌈子元素总数 / 行数⌉（取决于宽高比例）。
FirstColumn
作用：设置第一行的起始列（默认为0）。例如，若 FirstColumn=2，则第一行的第一个元素从第3列开始放置。
UniformGrid.RowSpan 和 UniformGrid.ColumnSpan
作用：允许子元素跨越多行或多列（类似 Grid 的 RowSpan/ColumnSpan）

<Grid>

    <Grid.RowDefinitions>
        <!--定义三行-->
        <RowDefinition Height="100"/>
        <!-- 自动高度 -->
        <RowDefinition Height="*"/>
        <!-- 剩余空间占比 -->
        <RowDefinition Height="2*"/>
        <!-- 2倍剩余空间 -->
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <!--定义两列-->
        <ColumnDefinition Width="300"/>
        <ColumnDefinition Width="Auto"/>
    </Grid.ColumnDefinitions>
    <DockPanel LastChildFill="True">
        <Button Content="Top" DockPanel.Dock="Top" Height="30"/>
        <Button Content="Left" DockPanel.Dock="Left" Width="100"/>
        <Button Content="Right" DockPanel.Dock="Right" Width="100"/>
        <Button Content="Fill"/>
        <!-- 填充剩余区域 -->
    </DockPanel>

    <StackPanel Grid.Column="1" Orientation="Horizontal">
        <Button Content="New" Width="100"/>
        <Button Content="Open" Width="100"/>
        <Button Content="Save" Width="100"/>
    </StackPanel>
    <StackPanel Grid.Row="1" Orientation="Vertical">
        <TextBox  Text="1111"  Height="50"/>
        <TextBox  Text="2222" Height="50" />
    </StackPanel>
    <!-- 默认自动计算行列 -->
    <UniformGrid Grid.Row="1" Grid.Column="1">
        <Button Content="1"/>
        <Button Content="2"/>
        <Button Content="3"/>
        <Button Content="4"/>
        <Button Content="5"/>
        <Button Content="6"/>
        <Button Content="7"/>
        <Button Content="8"/>
    </UniformGrid>
    <WrapPanel Grid.Row="2" Width="150">
        <Button Content="Item1" Margin="2"/>
        <Button Content="Item2" Margin="2"/>
        <Button Content="Item3" Margin="2"/>
        <Button Content="Item4" Margin="2"/>
    </WrapPanel>
    <Canvas Grid.Row="2" Grid.Column="1">
        <Rectangle Canvas.Left="50" Canvas.Top="20" Width="100" Height="60" Fill="Blue"/>
        <Ellipse Canvas.Left="120" Canvas.Top="80" Width="80" Height="80" Fill="Red"/>
    </Canvas>
</Grid>

在这里插入图片描述

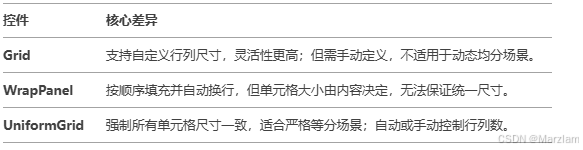

与其他布局的对比
应用场景

扫描二维码关注公众号，回复： 17596127 查看本文章
进阶使用
1 结合数据绑定显示图片库或商品列表，结合ItemsControl动态生成条目，实现等宽等高布局
2 自定义单元格间距注意：UniformGrid 没有内置的 Spacing 属性，需通过子元素的 Margin 或容器的 Padding 实现间距
3 响应式布局通过绑定动态调整列数，适配不同窗口尺寸

<ItemsControl ItemsSource="{Binding ImageItems}">
    <ItemsControl.ItemsPanel>
        <ItemsPanelTemplate>
            <UniformGrid Columns="5"/>  <!-- 每行5列 -->
        </ItemsPanelTemplate>
    </ItemsControl.ItemsPanel>
</ItemsControl>

<!-- 通过 Margin 模拟间距 -->
<UniformGrid>
    <Button Content="1" Margin="2"/>
    <Button Content="2" Margin="2"/>
    <Button Content="3" Margin="2"/>
</UniformGrid>

<!-- 或通过 Padding 控制整体边距 -->
<UniformGrid Padding="5">
    <!-- 子元素 -->
</UniformGrid>

<UniformGrid Columns="{Binding ColumnCount}">
    <!-- 动态列数 -->
</UniformGrid>

注意事项
性能：子元素数量过多时，优先使用虚拟化面板（如 VirtualizingStackPanel），但 UniformGrid 本身不支持虚拟化。
尺寸约束：若容器尺寸未明确指定（如未设置 Width/Height），可能因自动布局计算导致渲染异常。
跨平台兼容性：UniformGrid 是 WPF 原生控件，在 UWP 或 MAUI 中需使用替代方案（如 Grid 均分行列）

VirtualizingStackPanel 虚拟化技术

什么是虚拟化技术
WPF 中一种特殊的布局容器，专为大数据量列表控件（如 ListBox、ListView、DataGrid）设计，通过虚拟化技术（Virtualization）优化性能。其核心思想是：仅渲染当前可视区域的子元素，而非一次性加载所有数据项，从而大幅减少内存占用和渲染开销
说白了就是相当于分页一样只展示分页内容而不是全部内容
虚拟化的工作机制
可视区域计算
根据容器大小和滚动条位置，计算当前需要显示的数据范围（如索引 0~19）。
动态生成 UI
仅为可视范围内的数据项生成 UI 元素，其余项保持为逻辑占位符。
滚动时复用
当用户滚动列表时：
移除移出可视区域的 UI 元素。
将新进入可视区域的数据绑定到复用的 UI 元素上（避免重复创建）

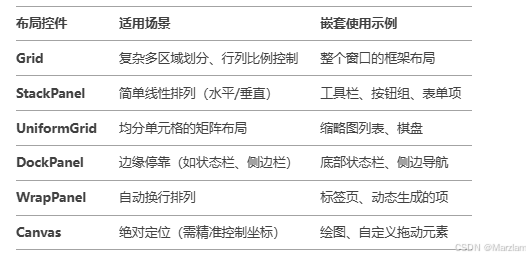

布局对比

在这里插入图片描述

布局设计原则

先整体后局部
整体框架：用 Grid 划分界面的大区域（如顶部导航栏、侧边栏、主内容区）。
局部细节：在 Grid 的单元格内嵌套其他布局控件（如 StackPanel、UniformGrid）处理子元素排列。
避免过度嵌套
性能优化：嵌套层级越深，布局计算越复杂，尽量保持层级扁平。
可维护性：嵌套过多会降低代码可读性，优先用 Grid 的行列定义替代多层 StackPanel。
善用布局特性
自动尺寸：利用 Auto（根据内容自适应）和 *（按比例分配剩余空间）优化布局。
内容驱动：优先让子元素决定自身大小（如 WrapPanel 自动换行、StackPanel 线性排列）

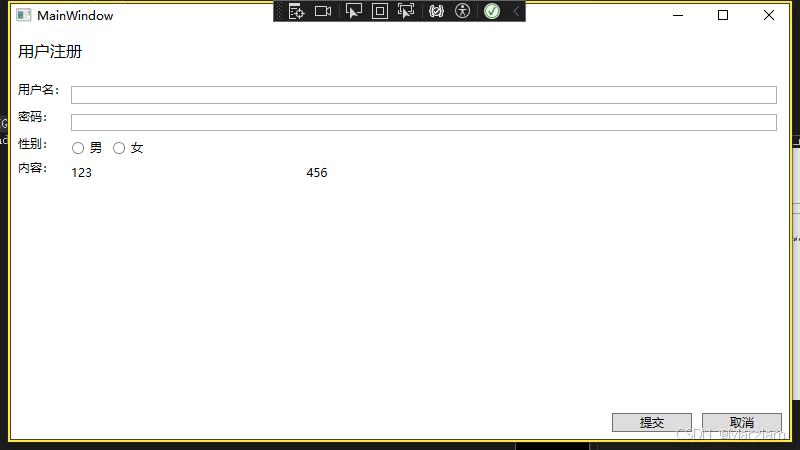

<Grid>
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto"/>
        <!-- 标题 -->
        <RowDefinition Height="*"/>
        <!-- 表单内容 -->
        <RowDefinition Height="Auto"/>
        <!-- 操作栏 -->
    </Grid.RowDefinitions>

    <!-- 标题 -->
    <TextBlock Text="用户注册" FontSize="16" Grid.Row="0" Margin="10"/>

    <!-- 表单内容：嵌套 Grid -->
    <Grid Grid.Row="1" Margin="10">
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="Auto"/>
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="Auto"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>

        <!-- 表单项 -->
        <TextBlock Text="用户名：" Grid.Row="0" Grid.Column="0"/>
        <TextBox Grid.Row="0" Grid.Column="1" Margin="5"/>

        <TextBlock Text="密码：" Grid.Row="1" Grid.Column="0"/>
        <PasswordBox Grid.Row="1" Grid.Column="1" Margin="5"/>

        <TextBlock Text="性别：" Grid.Row="2" Grid.Column="0"/>
        <StackPanel Grid.Row="2" Grid.Column="1" Orientation="Horizontal" Margin="5">
            <RadioButton Content="男" GroupName="Gender"/>
            <RadioButton Content="女" GroupName="Gender" Margin="10,0,0,0"/>
        </StackPanel>

        <TextBlock Text="内容：" Grid.Row="3" Grid.Column="0"/>
        <UniformGrid Grid.Row="3" Grid.Column="1" Columns="3" Margin="5">
            <TextBlock  Text="123"/>
            <TextBlock Text="456"/>
        </UniformGrid>
    </Grid>

    <!-- 操作栏：水平排列按钮 -->
    <StackPanel Grid.Row="2" Orientation="Horizontal" HorizontalAlignment="Right" Margin="10">
        <Button Content="提交" Width="80" Margin="0,0,10,0"/>
        <Button Content="取消" Width="80"/>
    </StackPanel>
</Grid>

在这里插入图片描述

WPF布局

布局

WPF 布局的核心机制

常用布局控件详解

Grid（网格布局）

StackPanel（堆叠布局）

DockPanel（停靠布局）

WrapPanel（自动换行布局）

Canvas（绝对定位布局）

UniformGrid（均布网格）

VirtualizingStackPanel 虚拟化技术

布局对比

布局设计原则

猜你喜欢

目录

热门文章
