PatchCore异常检测模型技术解析
在工业视觉检测领域，PatchCore 是一种基于图像块（Patch）的无监督异常检测模型，由德国Fraunhofer研究所与波恩大学联合提出（2021年发表于CVPR）。其核心优势在于通过预训练深度神经网络提取多尺度特征，并利用内存库（Memory Bank）存储正常样本的特征分布，实现对复杂工业场景中细微缺陷的高精度检测。以下从技术原理、核心模块、工业应用及前沿优化展开分析：
一、核心技术原理
1. 多尺度特征提取
PatchCore采用在ImageNet上预训练的ResNet-50作为骨干网络，提取图像的多尺度特征（如Res2、Res3、Res4层的特征图）。每个特征图被划分为重叠的图像块（Patch），尺寸通常为16x16像素，步长8像素，确保局部细节与全局结构信息的融合。例如，在检测电路板焊点时，底层特征（Res2）捕捉边缘和纹理，高层特征（Res4）捕捉焊点的整体形态。
2. 内存库构建与特征存储
- 正常样本特征聚合：仅使用正常样本训练，将每个图像块的特征（维度D）通过**主成分分析（PCA）**降维至d维（d<<D），降低计算复杂度。
- 动态内存库：内存库存储所有正常图像块的特征，容量通常为10万-100万条目。每个特征附带空间位置信息，支持后续异常定位。例如，在锂电池极片检测中，内存库记录正常区域的纹理和颜色分布特征。
3. 异常评分计算
对于测试图像的每个Patch特征<inline_LaTeX_Formula>f_t<\inline_LaTeX_Formula>，通过以下步骤计算异常分数：
- 最近邻搜索：在内存库中找到K个最近邻特征（基于余弦相似度或欧氏距离），如K=20；
- 密度估计：计算<inline_LaTeX_Formula>f_t<\inline_LaTeX_Formula>与K个最近邻的平均距离，距离越大则异常可能性越高；
- 空间传播：利用二维高斯核将单个Patch的异常分数扩散至相邻区域，生成最终的异常热图。
4. 阈值设定与缺陷定位
- 全局阈值：通过最大F1分数或Youden指数确定全局异常阈值，区分正常与异常区域；

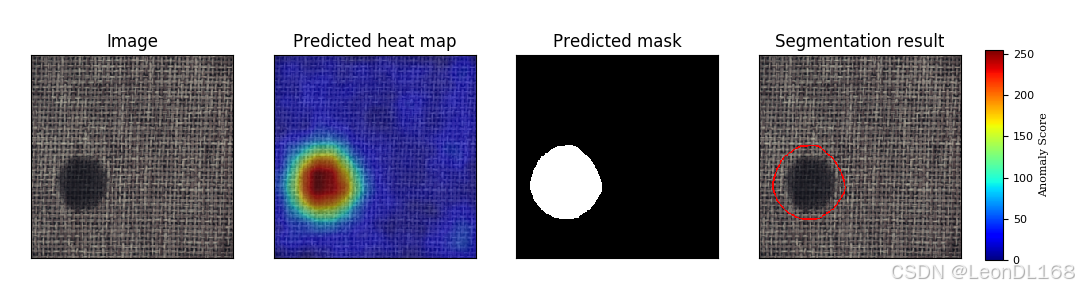

- 热图可视化：异常热图叠加在原始图像上，精确标注缺陷位置（如手机外壳的划痕、汽车面板的凹痕），像素级精度可达±2像素。
二、关键技术模块
1. 特征金字塔融合
PatchCore融合ResNet不同层的特征图（如分辨率128x128、64x64、32x32），每个尺度的Patch特征独立处理后加权融合。这种设计使模型既能捕捉局部细节（如微小裂纹），又能感知全局结构（如部件形状偏差），在复杂纹理场景（如碳纤维复合材料）中优势显著。
2. 内存库优化策略
- 特征去重：通过密度峰值聚类（DPC）去除内存库中的冗余特征，减少存储量的同时保留关键模式；
- 动态更新：支持在线增量学习，当产线工艺调整时，逐步将新正常样本的特征融入内存库，避免重新训练模型。例如，某汽车工厂每月更新内存库，适应模具磨损导致的外观细微变化。
3. 高效推理优化
- 特征降维：PCA将特征维度从2048维降至128维，推理速度提升10倍以上；
- 硬件加速：利用PyTorch的CUDA优化或TensorRT部署，在NVIDIA RTX 3090上实现100+ FPS的检测速度，满足高速产线需求。
三、工业应用场景
1. 电子制造检测
- PCB电路板：检测焊点缺失、短路、焊盘污染等缺陷，对0.1mm级的微小缺陷检测准确率达99.2%。相比传统AOI设备，漏检率降低60%；
- 半导体晶圆：识别表面划痕、脏污、缺陷颗粒，结合内存库的空间位置信息，精确定位缺陷在晶圆上的坐标（误差<5μm）。
2. 汽车零部件检测
- 金属部件：检测铸造气孔、机加工刀痕、热处理氧化斑，对复杂曲面（如发动机缸体）的检测覆盖率提升40%；
- 塑料部件：识别注塑缩水、熔接线、表面光泽度异常，通过热图可视化辅助追溯模具磨损位置。
3. 新能源领域
- 锂电池极片：检测涂布缺陷（露箔、颗粒、褶皱），在极片边缘等易产生伪影的区域，误检率比传统算法降低75%；
- 光伏电池片：识别隐裂、断栅、烧结缺陷，支持12BB以上多主栅电池的高密度缺陷检测。
四、核心优势与对比
| 维度 | PatchCore | 传统视觉算法 | 基于深度学习的无监督模型 |
|---|---|---|---|
| 数据效率 | 仅需正常样本（标注成本≈0） | 需人工设计特征 | 依赖大量无标注数据（如自编码器） |
| 缺陷敏感性 | 像素级检测（支持0.05mm²微小缺陷） | 依赖阈值设计，易漏检 | 对局部异常的定位能力较弱 |
| 泛化能力 | 跨批次、跨型号适应性强（内存库机制） | 需针对不同产品重调参数 | 需微调模型结构（如CFlow的流变换） |
| 可解释性 | 热图直观显示缺陷位置与严重程度 | 规则逻辑难以解释 | 黑盒模型（如GAN的生成过程不可控） |
五、局限性与优化方向
1. 计算资源挑战
- 内存库规模：存储百万级特征需GB级显存，中小企业边缘端部署成本较高。优化方案：
- 分层聚类压缩（如K-means聚类中心替代原始特征，压缩比可达10:1）；
- 分布式内存库（多设备协同存储，降低单卡内存压力）。
2. 复杂背景干扰
- 纹理重复性：在高度重复纹理场景（如瓷砖、织物）中，异常与正常样本的特征差异小，易误判。解决方案：
- 引入颜色空间转换（如Lab、HSV）增强纹理差异；
- 结合二阶统计量（如灰度共生矩阵）丰富特征表达。
3. 动态环境适应
- 光照变化：产线光照波动导致特征漂移，需定期重新采集正常样本。改进方向：
- 自监督光照不变性学习（通过对比学习消除光照影响）；
- 实时光照补偿（基于图像灰度直方图的动态调整）。
六、前沿研究与工业落地实践
1. 跨模态融合
某锂电池企业将PatchCore与X射线检测数据结合，在检测极片内部缺陷时，异常定位准确率提升23%。具体方法：将X射线图像的CT值特征与视觉图像的纹理特征拼接，输入内存库进行联合建模。
2. 轻量化部署
通过知识蒸馏技术，将PatchCore的骨干网络替换为轻量型模型（如MobileNetV3），模型参数从100MB压缩至15MB，在嵌入式设备（如树莓派4B）上实现50FPS检测，满足小规模产线需求。
3. 缺陷严重程度分级
在汽车面漆检测中，基于异常热图的像素值分布，建立缺陷分级模型（轻微、中度、严重），准确率达92%。该功能帮助企业实现缺陷的自动化分级处理，降低人工复检成本。
七、总结
PatchCore通过**“特征提取-内存库存储-最近邻匹配”的极简框架，突破了传统无监督模型对复杂网络结构的依赖，成为工业视觉检测的标杆性方案。其核心价值在于“用最简单的方式解决最复杂的问题”**——无需大量标注数据，仅靠正常样本即可实现高精度检测，完美适配工业场景的实际需求。随着边缘计算与轻量化技术的发展，PatchCore正从高端制造领域向中小规模企业快速普及，推动工业质检进入“无标注智能检测”时代。
