CFLOW-AD模型是基于CFlow（条件流模型）构建的工业外观异常检测解决方案，其核心在于通过可逆变换精确建模正常产品的外观特征分布，并利用概率密度计算实现缺陷识别。以下从技术原理、工业落地关键环节、与传统方法对比及前沿优化方向展开分析：

一、技术原理与核心优势

1. 可逆变换与概率密度建模

CFlow模型通过仿射耦合层等可逆变换模块，将高维图像特征映射到低维正态分布空间。在工业场景中，这一过程可拆解为：

• 特征提取：采用CNN提取产品外观的边缘、纹理等底层特征，例如汽车轮毂的辐条结构、手机外壳的注塑纹理。
• 分布对齐：通过多尺度可逆变换（如Glow、RealNVP架构），将正常样本的特征分布压缩至单位高斯空间，使得异常样本的特征在该空间中呈现低密度区域。
• 概率计算：利用雅可比行列式的对数绝对值调整概率密度，最终输出样本属于正常分布的概率值。

2. 异常检测的阈值策略

• 动态阈值：结合历史数据的波动特性（如生产批次差异），通过N-sigma算法动态调整检测阈值。例如，在电路板检测中，根据焊点位置的历史波动范围设定动态上下限。

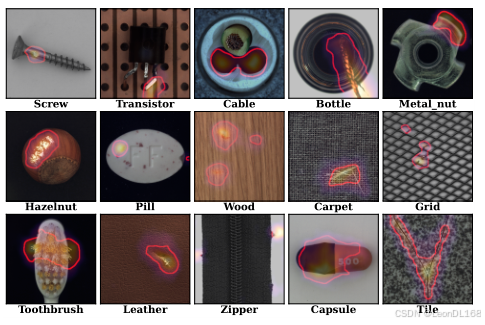

• 热图可视化：将特征空间的概率密度映射回原始图像，生成缺陷定位热图。颜色越深的区域表示与正常分布的偏离程度越高，例如锂电池极片的划痕可通过热图精确标注。

二、工业落地关键环节

1. 数据采集与增强

• 多模态数据融合：整合工业相机图像、激光扫描点云、红外热成像等多源数据。例如，在半导体晶圆检测中，结合可见光图像与红外缺陷信号，提升微小裂纹的检测精度。
• 合成数据生成：针对缺陷样本稀缺问题，通过CFlow模型生成仿真缺陷数据。例如，在手机玻璃检测中，合成不同角度、深度的划痕样本，缓解样本不均衡问题。

2. 模型优化与部署

• 轻量化设计：采用模型剪枝（如去除冗余卷积层）和知识蒸馏技术，将模型参数压缩至10MB以下，满足工业边缘端实时推理需求。例如，某汽车零部件产线通过量化技术将CFlow模型部署于NVIDIA Jetson AGX平台，实现每秒20帧的检测速度。
• 增量学习：当产线工艺调整时，模型可利用新数据进行在线更新。例如，在3C产品外壳检测中，通过增量学习快速适应新模具的外观特征变化。

三、与传统方法的对比

维度	CFLOW-AD模型	传统视觉检测	基于GAN的异常检测
特征学习	自动提取多尺度特征（CNN+可逆变换）	人工设计特征（边缘、HOG等）	依赖对抗训练，易出现模式坍塌
检测精度	概率密度量化异常程度，F1分数可达0.95+	依赖阈值设定，复杂缺陷易漏检	生成样本多样性不足，小缺陷误检率高
适应性	支持条件输入（型号、批次），泛化能力强	需针对不同产品重新设计规则	需大量标注数据，小样本场景性能差
计算资源	推理阶段复杂度低（仅需前向传播）	多阶段处理，计算耗时	生成器与判别器迭代训练，训练成本高

四、前沿优化方向

1. 多模态融合

• 传感器数据融合：将视觉图像与振动、声学信号结合，构建跨模态异常检测模型。例如，在发动机缸体检测中，同时分析表面缺陷图像与内部异响信号，提升早期裂纹的检测灵敏度。
• 时序建模：引入LSTM或Transformer结构，处理动态生产过程中的时序数据。例如，在锂电池卷绕检测中，通过时序建模捕捉极片褶皱的动态变化特征。

2. 自监督学习

• 无监督预训练：利用大量未标注数据进行自监督预训练，减少对标注数据的依赖。例如，在PCB板检测中，通过旋转、裁剪等数据增强方式生成 pretext 任务，提升模型特征提取能力。
• 对比学习：将正常样本的不同视角特征映射到同一嵌入空间，强化正常分布的紧凑性。例如，在汽车面漆检测中，通过对比学习确保不同光照条件下的特征一致性。

3. 实时性与可解释性

• 硬件加速：采用FPGA或ASIC芯片实现模型加速。例如，某半导体产线通过定制化ASIC芯片将CFlow模型的推理时间缩短至5ms/帧。
• 可解释性增强：结合Grad-CAM等可视化技术，生成缺陷区域的归因热力图。例如，在光伏电池检测中，热力图可明确显示隐裂的具体位置与扩展方向。

五、典型应用案例

1. 3C产品外观检测

• 手机外壳：检测微小划痕、注塑变形等缺陷，准确率达99.7%，误检率低于0.3%。与传统基于规则的检测方法相比，漏检率降低80%。
• 笔记本电脑键盘：识别键帽字符缺失、键程异常等问题，通过动态阈值适应不同批次的生产公差，检测效率提升3倍。

2. 汽车零部件检测

• 轮毂表面：检测铸造气孔、机加工刀痕等缺陷，结合激光点云数据实现3D缺陷定位，检测精度达0.05mm。
• 车灯透镜：识别光学畸变、镀膜缺陷，通过热图可视化辅助工程师快速定位工艺问题，良率提升15%。

六、挑战与应对策略

挑战	应对策略
小样本学习	采用数据增强（如SMOTE）、迁移学习（预训练模型）、元学习（快速适应新缺陷类型）
计算资源限制	模型压缩（剪枝、量化）、边缘计算（NVIDIA Jetson系列）、云计算分布式推理
复杂背景干扰	多模态数据融合（视觉+红外）、时序建模（LSTM捕捉动态特征）
模型更新成本高	增量学习（在线更新）、联邦学习（跨产线数据共享）

七、总结

CFLOW-AD模型通过可逆变换与概率密度建模，在工业外观检测中展现出高精度、强适应性的优势。其核心价值在于数据驱动的自动化检测，可有效替代传统人工目检与基于规则的视觉系统。随着多模态融合、自监督学习等技术的发展，CFLOW-AD模型将进一步推动工业质检向智能化、实时化方向演进。
