前言

最近接触到一款给单节锂电池充电的管理芯片，在对数据手册进行梳理充电逻辑时，产生了一些疑问，并尝试通过分析框图的结构分析各个功能模块。

---

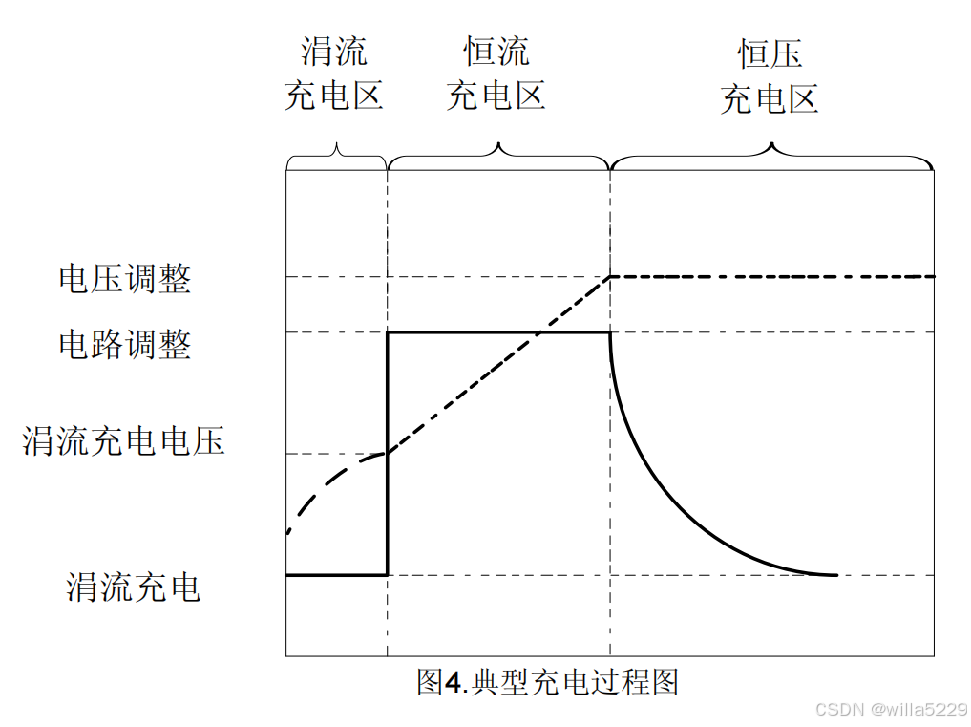

一、介绍充电过程

1.电池充电的完整循环包括五个阶段：

1、涓流（VBAT ＜ 2.9V，ITRILK ）
2、恒流（2.9V ＜ VBAT ＜4.2V，IBAT ）
3、恒压（VBAT = 4.2V，IBAT↓）
4、停止充电（＜ IBAT/10）
5、待机模式

2. 充电逻辑

电池电压决定了了充电的起始状态，直到充电结束，进入待机模式。
当 VBAT ＜ 2.9V 时，从涓流开始充电；
1->2->3->4->5

当 2.9V ＜ VBAT ＜4.2V 时，从恒流开始充电。
2->3->4->5

当 VBAT = 4.2V 时，从恒压开始充电。
3->4->5
