引言

在电子制造领域，PCB（Printed Circuit Board，印刷电路板）的质量直接影响电子产品的性能。传统的人工检测 PCB 缺陷效率低且易出错，基于深度学习的检测方法应运而生。本文将详细介绍如何搭建基于 YOLOv8 与 PyQt5 的 PCB 表面缺陷检测系统，结合 YOLOv8 强大的目标检测能力与 PyQt5 友好的用户界面设计，实现高效准确的缺陷检测。

【毕业设计参考】基于yolov8+pyqt5自使用界面设计的PCB表面缺陷检测系统.zip资源-CSDN文库

1. 技术栈介绍

1.1 YOLOv8

YOLO（You Only Look Once）系列是当下流行的实时目标检测算法。YOLOv8 在之前版本基础上进一步优化，具备更高的检测精度和速度。它采用单阶段检测架构，直接在图像上预测目标的类别和位置，能快速处理大量图像数据，适合 PCB 表面缺陷这种实时性要求较高的检测场景。

1.2 PyQt5

PyQt5 是 Python 的一个 GUI（Graphical User Interface，图形用户界面）框架，基于 Qt 库开发。它提供了丰富的控件和工具，可轻松创建美观、交互式的用户界面。利用 PyQt5，我们能为 PCB 缺陷检测系统打造直观的操作界面，方便用户上传图片、查看检测结果。

2. 数据集准备

2.1 数据收集

从实际生产环境中采集不同批次、不同型号的 PCB 图像，确保涵盖各种可能出现的缺陷类型，如短路、断路、元件缺失、引脚变形等。同时，收集正常的 PCB 图像作为对照，以提高模型对缺陷的识别能力。

2.2 数据标注

使用 LabelImg 工具对收集的图像进行标注。在 LabelImg 中，为每个缺陷绘制边界框，并标记对应的缺陷类别。标注完成后，生成的标注文件（通常为 XML 格式）记录了每个缺陷的位置和类别信息。

2.3 数据集划分

将标注好的数据集按照 8:1:1 的比例划分为训练集、验证集和测试集。训练集用于模型的训练，让模型学习缺陷特征；验证集用于调整模型参数，防止过拟合；测试集用于评估模型的最终性能。

3. YOLOv8 模型训练

3.1 环境搭建

确保安装了 Python 环境，以及相关依赖库，如 ultralytics（YOLOv8 框架库）、torch（深度学习框架）等。可以使用 pip 或 conda 进行安装。例如：

pip install ultralytics

pip install torch

3.2 配置文件调整

YOLOv8 的训练依赖配置文件。在配置文件中，指定模型架构（如 yolov8n、yolov8s 等不同规模的模型）、训练参数（如训练轮数 epochs、批量大小 batch_size）、数据集路径等信息。例如：

# 模型配置

model:

type: yolov8n

pretrained: true

# 训练参数

train:

epochs: 100

batch_size: 16

data: path/to/your/dataset.yaml

# 验证参数

val:

data: path/to/your/dataset.yaml

3.3 模型训练

在终端中运行训练命令，启动模型训练：

yolo train model=yolov8n.yaml data=path/to/your/dataset.yaml

训练过程中，模型会不断更新参数，逐步提高对 PCB 缺陷的检测能力。训练结束后，会生成训练好的模型文件（通常为 .pt 格式）。

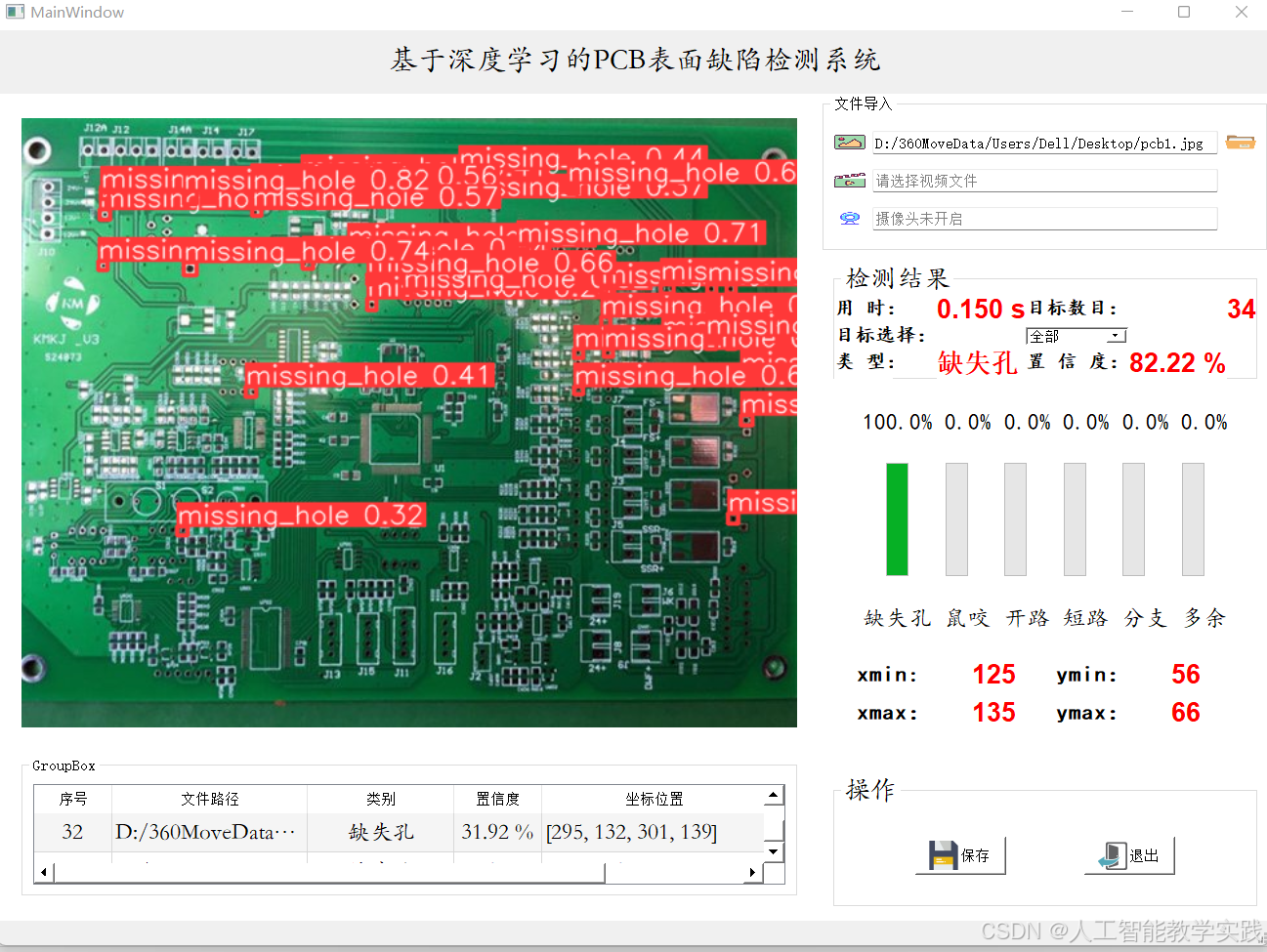

4. PyQt5 界面设计

4.1 项目初始化

创建一个新的 PyQt5 项目，导入必要的模块：

import sys

from PyQt5.QtWidgets import QApplication, QMainWindow, QLabel, QPushButton, QFileDialog

from PyQt5.QtGui import QPixmap

4.2 界面布局

设计主窗口，添加按钮用于上传图片，标签用于显示图片和检测结果。例如：

class MainWindow(QMainWindow):

def __init__(self):

super().__init__()

self.setWindowTitle('PCB表面缺陷检测系统')

self.setGeometry(100, 100, 800, 600)

self.upload_button = QPushButton('上传PCB图片', self)

self.upload_button.setGeometry(300, 50, 200, 50)

self.upload_button.clicked.connect(self.upload_image)

self.image_label = QLabel(self)

self.image_label.setGeometry(50, 150, 700, 400)

4.3 功能实现

在 upload_image 方法中，实现图片上传、调用 YOLOv8 模型检测以及结果显示的功能：

def upload_image(self):

file_path, _ = QFileDialog.getOpenFileName(self, '选择图片', '', 'Image Files (*.jpg *.png)')

if file_path:

pixmap = QPixmap(file_path)

self.image_label.setPixmap(pixmap.scaled(self.image_label.size(), aspectRatioMode = Qt.KeepAspectRatio))

# 调用YOLOv8模型进行检测

from ultralytics import YOLO

model = YOLO('path/to/your/trained_model.pt')

results = model.predict(file_path)

# 处理并显示检测结果

for result in results:

boxes = result.boxes

for box in boxes:

x1, y1, x2, y2 = box.xyxy[0]

# 这里可根据需求进一步处理检测结果，如在图片上绘制边界框等

5. 系统整合与优化

5.1 整合模型与界面

将训练好的 YOLOv8 模型集成到 PyQt5 界面中，确保用户上传图片后能准确调用模型进行检测，并在界面上显示清晰的检测结果。

5.2 性能优化

对系统进行性能优化，如通过调整 YOLOv8 模型的参数或使用模型剪枝、量化等技术，在不影响检测精度的前提下提高检测速度。同时，优化 PyQt5 界面的绘制和响应速度，提升用户体验。
