CST如何在仿真之后添加场监视器继续计算

之前写过一篇关于没有设置某个频点的监视器的情况下,频域求解器也可以在仿真之后得到EBDH场。

这期我们看看如何在仿真之后,添加场监视器,还不用重新仿真,得到监视器的结果。

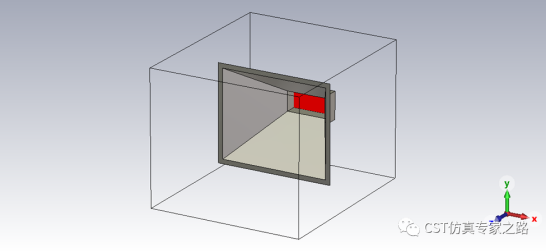

还只能是频域求解器,我们用自带喇叭天线为例:

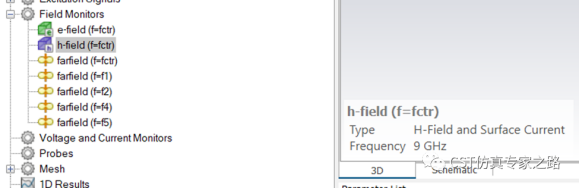

案例自带有9GHz的EH场监视器和5个远场,改去F求解器直接开始仿真。

查看信息栏,可见自动一共算了9个频点:

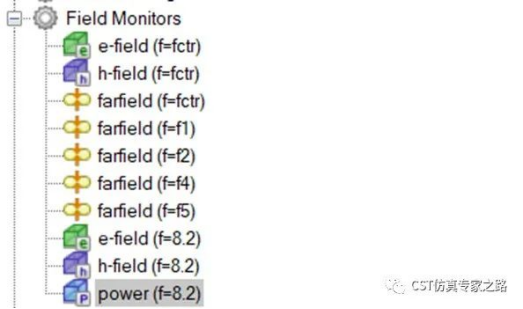

那么比如说这时候我们想看一个8.2GHz的表面电流,或其他的场,8.2GHz并不在这些已计算的频点内,需要添加新的场监视器,比如我们添加三个:

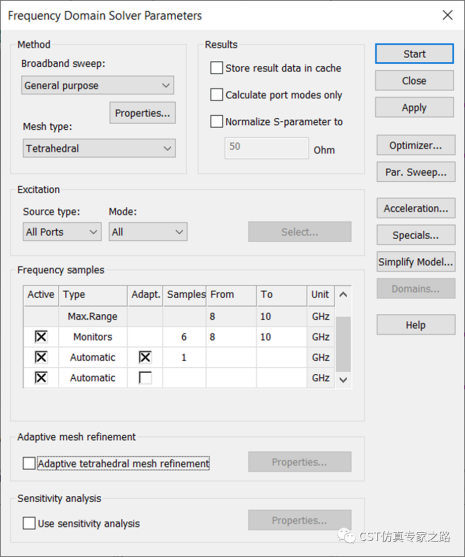

然后F求解器中取消自适应,因为已经自适应过了。不取消就是重跑了。开始仿真:

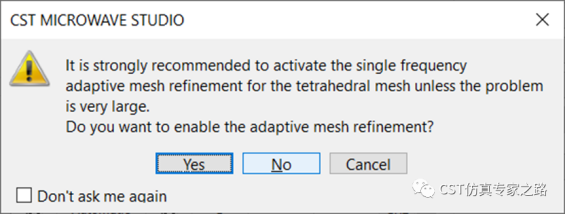

提示开启自适应,选no:

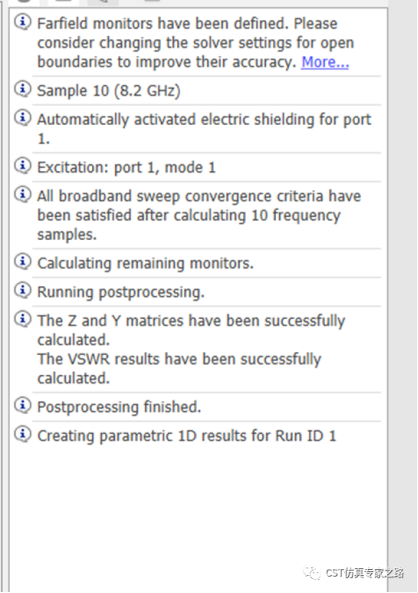

 可见只是继续计算了第10个频点:

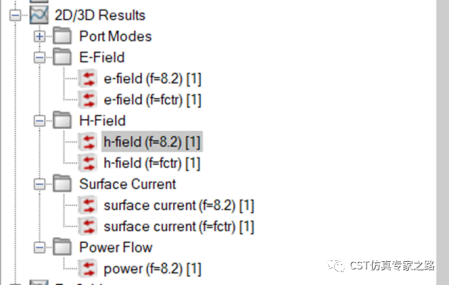

场结果都有了:

 小结:

1.   仿真之后再计算新的监视器只能是频域求解器的一般算法(general purpose),因为是算频点。

2.   要想不重新计算,需要关闭网格自适应。

3.   这种操作之后要看总仿真时间就不好办了,因为log里面只有操作时间线了
