在高动态精度加工中,闭环控制(压电陶瓷驱动) 是实现纳米级实时补偿的核心技术。其控制原理和硬件架构涉及多学科协同,以下是详细解析:
一、闭环控制原理
1. 控制框图
graph LR
A[传感器] --> B[误差检测]
B --> C[控制器(PID/自适应)]
C --> D[压电陶瓷驱动器]
D --> E[执行机构]
E --> F[加工头/刀具]
F -->|反馈| A
2. 关键环节
-
传感器层:
-
激光干涉仪(精度±1nm):实时测量工件表面高度。
-
电容传感器(带宽>10kHz):检测微米级位移变化。
-
惯性测量单元(IMU):监测高频振动。
-
-
误差计算:
e(t)=Z目标(t)−Z实际(t)e(t)=Z目标(t)−Z实际(t)
对比 目标位置 与 实际位置,生成误差信号:
-
-

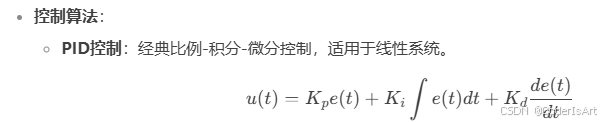

自适应控制:动态调整参数,应对非线性(如压电迟滞效应)。
-
前馈补偿:预加载倾斜模型,减少反馈延迟。
-
-
压电陶瓷驱动:
-
逆压电效应:施加电压→陶瓷形变(位移分辨率0.1nm)。
-
响应时间:通常<1ms,适合高频补偿。
-
二、硬件配置架构
1. 典型硬件组成
graph TB
subgraph 控制柜
A[实时控制器] --> B[高精度DAC]
B --> C[高压放大器]
end
subgraph 加工头
C --> D[压电陶瓷促动器]
D --> E[柔性铰链机构]
end
subgraph 测量系统
F[激光干涉仪] --> G[信号调理器]
G --> A
H[电容传感器] --> A
end
2. 核心硬件详解
组件 | 关键参数 | 推荐型号示例 |
---|---|---|
压电陶瓷促动器 | 行程±50μm,刚度100N/μm | PI P-625.1CD |
高压放大器 | 带宽10kHz,输出电压0-120V | Trek 623B |
激光干涉仪 | 分辨率0.1nm,采样率1MHz | Keysight 5530 |
实时控制器 | 确定性延迟<1μs,支持FPGA | NI cRIO-9039 |
柔性铰链机构 | 无摩擦,运动重复性±2nm | Physik Instrumente M-664 |
3. 信号链路
-
传感器信号:
-
激光干涉仪 → 光子计数器 → 数字滤波器 → 位置数据(RS422接口)。
-
-
控制信号:
-
实时控制器 → 18位DAC → 高压放大器(增益×20)→ 压电陶瓷。
-
-
同步机制:
-
通过IEEE 1588(PTP)实现传感器-控制器-执行器时钟同步(抖动<100ns)。
-
三、软件架构
1. 实时控制循环
// FPGA代码示例(LabVIEW FPGA模块)
while (1) {
// 1. 读取传感器(1MHz采样)
position = ReadLaserSensor();
// 2. 计算误差
error = target_position - position;
// 3. PID运算(固定点运算优化)
integral += error * dt;
derivative = (error - prev_error) / dt;
output = Kp*error + Ki*integral + Kd*derivative;
prev_error = error;
// 4. 输出驱动电压(16位精度)
WriteDAC(output);
// 5. 严格时序控制(循环周期1μs)
WaitUntilNextCycle();
}
2. 上位机功能
-
参数配置:调整PID增益、前馈系数。
-
数据监控:实时绘制位置误差、控制信号。
-
故障诊断:检测压电陶瓷饱和或传感器失效。
四、技术挑战与解决方案
挑战 | 解决方案 |
---|---|
压电迟滞非线性 | Preisach模型补偿 + 闭环反馈 |
高频振动抑制 | 加速度计反馈 + 陷波滤波器 |
热漂移误差 | 温度传感器 + 在线标定算法 |
多轴耦合干扰 | 解耦控制算法(SVD分解) |
五、应用案例
1. 超精密光学加工
-
需求:面形误差<λ/20(λ=632nm)。
-
方案:
-
压电陶瓷驱动快刀伺服(FTS) + 激光干涉仪闭环。
-
控制带宽2kHz,补偿切割力引起的刀具偏移。
-
2. 半导体光刻机
-
需求:晶圆对准精度±1nm。
-
方案:
-
多自由度压电纳米定位台 + 自适应前馈控制。
-
六、选型建议
-
优先高带宽:传感器和控制环路带宽需大于系统扰动频率的5倍。
-
抗干扰设计:采用差分信号传输(如LVDS)减少电磁噪声。
-
模块化扩展:选择支持多轴同步的控制器(如EtherCAT总线)。
通过上述架构,可实现 ±5nm 的动态跟踪精度,满足激光微加工、光学自由曲面等高端应用需求。
