Qt之QPluginLoader使用插件子项目及插件间通信（简易框架）（含部分源码+注释）

文章目录

一、项目示例
二、插件逻辑个人理解
- 1.QPluginLoader的简单使用
- 2.子插件的基本要素
三、项目结构（思路）简述
四、源码（此处列举主项目和一个子插件源码为例）
总结
相关文章

一、项目示例

1.导航栏操作页面操作示例图

下图演示了通过导航栏打开和关闭页面并在主页插件显示的操作。
在这里插入图片描述

2.打开所有页面操作示例图

下图演示了一键打开所有界面并同事更新导航来页面状态的操作。

在这里插入图片描述

3.打开指定界面操作示例图

下图演示了根据不同项按钮打开指定界面的操作，并且同时更新对应导航栏状态。
在这里插入图片描述

3.插件重载操作演示

下图演示了指定页面重载指定页面的逻辑演示。
注：本文代码此处重载并非同一插件的重载，而是将当前使用插件卸载，然后通过更新插件路径从而加载一个全新的插件逻辑。
在这里插入图片描述

二、插件逻辑个人理解

1.QPluginLoader的简单使用

使用步骤如下：

**设置库文件：**创建一个QPluginLoader对象，可通过构造传参或setFileName函数设置库文件；
**加载库文件：**使用QPluginLoader对象的load函数加载库文件；
**获取插件指针：**通过QPluginLoader对象的instance函数获取一个QObject指针，然后通过转换获取，再使用插件指针获取控件对象等操作；
卸载插件：. 通过QPluginLoader对象的unload函数卸载插件，该函数会自动释放插件指针对象。

2.子插件的基本要素

继承自定义接口并根据功能实现对应的接口函数。
使用Q_DECLARE_INTERFACE：将接口对象声明给元对象，保证可使用Q_INTERFACES添加该接口。
使用Q_INTERFACES：添加后可使用qobject_cast转换为定义接口类（不添加该标识符，使用dynamic_cast强制转换也可使用，但不推荐）。
使用Q_PLUGIN_METADATA：添加后可使得QPluginLoader的instance函数获取到接口（类）指针。

三、项目结构（思路）简述

1.定义插件接口类

插件与插件之间无法直接通信，此时就需要一个接口作为中间类建立通信的桥梁（提供保障插件正常工作的函数，如收、发数据的函数），并且要求进行通信的子插件都需要继承接口类并实现对应的通信函数；以及在该类文件中定义唯一标识符（使得Qt能通过标识符识别该接口类），。

插件唯一标识符

// 通过宏定义插件标识符
#define InterfaceIdent "plugin.plugindatabusinterface"

插件相关必要函数

signals:
    // 数据通信信号
    void sigPluginCommTriggered(const StCommData &data);
public:
    // 数据接收处理函数
    virtual void recvPluginCommData(const StCommData &data) = 0;
    // 初始化函数
    virtual void initialize() = 0;
    // 初始化状态函数
    virtual bool isInitialized() const = 0;
    // 获取插件名称
    virtual QString name() const = 0;
    // 创建插件对象
    virtual QWidget *createWidget() = 0;
public slots:
    // 所有插件初始化完成函数
    virtual void slotInitialized() = 0;

2.定义插件类别

一个主项目

管理子插件集合以及负责各个子插件的互相通信数据转发；主项目负责加载、管理、卸载子插件并处理各个插件间的消息转发，并且主项目包含main.cpp，使得程序从该入口运行。

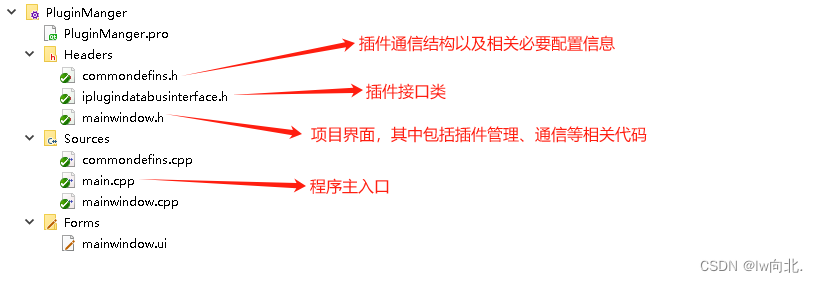

主项目的目录结构
在这里插入图片描述

若干子插件

某一功能的集合，负责该功能的消息发送及消息处理；要求继承接口类并个性化实现接口类虚函数，且子插件中的插件类中需添加指定的插件宏。

子插件接口宏使用

    // 添加后可使用qobject_cast转换为定义接口类（不添加该标识符，使用dynamic_cast强制转换也可使用，但不推荐）
    Q_INTERFACES(IPluginDataBusInterface)
#if QT_VERSION >= 0x050000
    // 添加后可使得QPluginLoader的instance函数获取到接口（类）指针
    Q_PLUGIN_METADATA(IID InterfaceIdent)
#endif // QT_VERSION >= 0x050000

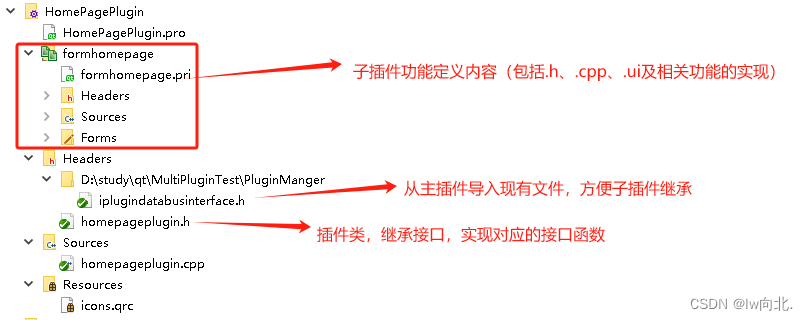

子插件目录结构
在这里插入图片描述
其他子插件
除开初始化显示的导航栏插件和主页插件固定外，子页插件是通过导航栏插件解析配置文件获取，因此导航栏插件目录下添加其他插件信息配置文件。
如下图：

3.主项目及子插件的关联

以本文项目举例（详情请看源码）

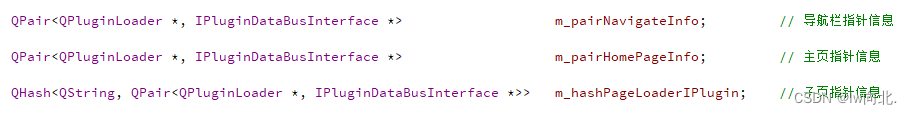

在主项目头文件中添加插件信息容器集合处理。
在这里插入图片描述

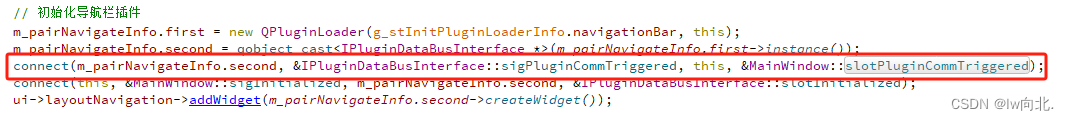

插件初始化时将对应插件存储至相关容器，并关联数据信号处理消息。

四、源码（此处列举主项目和一个子插件源码为例）

1.主项目相关文件

iplugindatabusinterface.h

#ifndef IPLUGINDATABUSINTERFACE_H
#define IPLUGINDATABUSINTERFACE_H

#include <QObject>
#include "commondefins.h"

// 通过宏定义插件标识符
#define InterfaceIdent "plugin.plugindatabusinterface"

class IPluginDataBusInterface : public QObject
{


    Q_OBJECT
public:
    IPluginDataBusInterface(QObject *parent = Q_NULLPTR):QObject(parent){

    }

signals:
    /**
     * @brief sigPluginCommTriggered 插件通信信号触发
     * @param data 插件数据
     */
    void sigPluginCommTriggered(const StCommData &data);

public:
    /**
     * @brief recvPluginCommData 接收插件数据信息
     * @param data 插件数据
     */
    virtual void recvPluginCommData(const StCommData &data) = 0;

    /**
     * @brief initialize 初始化函数
     */
    virtual void initialize() = 0;

    /**
     * @brief isInitialized 是否初始化
     * @return 初始化状态
     */
    virtual bool isInitialized() const = 0;

    /**
     * @brief name 获取插件名
     * @return 插件名
     */
    virtual QString name() const = 0;

    /**
     * @brief createWidget 创建插件控件
     * @param parent 插件控件父对象
     * @return 插件控件指针
     */
    virtual QWidget *createWidget() = 0;

public slots:
    /**
     * @brief slotInitialized 初始化完成槽函数
     */
    virtual void slotInitialized() = 0;

protected:
    bool m_initialized; // 是否初始化变量
};

// 将接口对象声明给元对象
Q_DECLARE_INTERFACE(IPluginDataBusInterface, InterfaceIdent)

#endif // IPLUGINDATABUSINTERFACE_H

commondefins

commondefins.h

#ifndef COMMONDEFINS_H
#define COMMONDEFINS_H

#include <QHash>
#include <QPair>
#include <QString>
#include <QJsonObject>
#include <QMessageBox>

#define DefaultPluginLoadPath QString("./") // 默认插件路径

enum EmDataCode{


    PAGE_COMM = 0,
    PAGE_OPEN,
    PAGE_CLOSE,
    PAGE_RELOAD,
    PAGE_RELOAD_FAILED,
    PAGE_OPEN_ALL,
    PAGE_INIT,
    PAGE_INIT_FAILED,
};

typedef struct StCommData {


    EmDataCode  code;       // 数据码

    QString     pageName;   // 页面名称

    QJsonObject commData;   // 通信数据

    StCommData(){



    }

    StCommData(EmDataCode code, QString pageName, QJsonObject commData) {


        this->code = code;
        this->pageName = pageName;
        this->commData = commData;
    }
}StCommData;

// 初始化加载插件信息
typedef struct StInitPluginLoaderInfo {



    // 当运行模式为Debug时使用的区分使用
#ifdef QT_DEBUG
    const QString navigationBar = DefaultPluginLoadPath + "navigationbarplugind.dll";
    const QString homePage = DefaultPluginLoadPath + "homepageplugind.dll";
#else
    const QString navigationBar = DefaultPluginLoadPath + "navigationbarplugin.dll";
    const QString homePage = DefaultPluginLoadPath + "homepageplugin.dll";
#endif
//    const QString homePage = DefaultPluginLoadPath + "pagefirstplugin.dll";
}StInitPluginLoaderInfo;

// 主页加载插件信息
typedef struct StPluginCommInfo {


    const QStringList listNavigationBarInfo = {

    "PageFirst", "PageSecond"};  // 导航栏列表信息

}StHomePagePluginLoaderInfo;

#endif // COMMONDEFINS_H

commondefins.cpp

#include "commondefins.h"

// 创建变量，保证项目可以全局使用
StInitPluginLoaderInfo g_stInitPluginLoaderInfo;

mainwindow

mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QPluginLoader>
#include "iplugindatabusinterface.h"

namespace Ui {


class MainWindow;
}

class MainWindow : public QMainWindow
{


    Q_OBJECT

public:
    explicit MainWindow(QWidget *parent = Q_NULLPTR);
    ~MainWindow();

    /**
     * @brief initial 初始化函数
     */
    void initial();

signals:
    /**
     * @brief sigInitialized 初始化完成信号
     */
    void sigInitialized();

private slots:
    /**
     * @brief slotPluginCommTriggered 插件通信槽函数
     * @param data 通信数据
     */
    void slotPluginCommTriggered(const StCommData &data);

private:
    Ui::MainWindow *ui;

    QPair<QPluginLoader *, IPluginDataBusInterface *>                   m_pairNavigateInfo;         // 导航栏指针信息

    QPair<QPluginLoader *, IPluginDataBusInterface *>                   m_pairHomePageInfo;         // 主页指针信息

    QHash<QString, QPair<QPluginLoader *, IPluginDataBusInterface *>>   m_hashPageLoaderIPlugin;    // 子页指针信息

};

#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"
#include "ui_mainwindow.h"

#include "commondefins.h"
#include <QDebug>
#include <QDateTime>
#include <QFile>

extern StInitPluginLoaderInfo g_stInitPluginLoaderInfo;

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{


    ui->setupUi(this);
    initial();
}

MainWindow::~MainWindow()
{


    // 卸载所有库
    m_pairNavigateInfo.first->unload();
    m_pairHomePageInfo.first->unload();
    foreach(auto info,m_hashPageLoaderIPlugin) {


        info.first->unload();
    }

    delete ui;
}

void MainWindow::initial()
{


    // 初始化导航栏插件
    m_pairNavigateInfo.first = new QPluginLoader(g_stInitPluginLoaderInfo.navigationBar, this);
    m_pairNavigateInfo.second = qobject_cast<IPluginDataBusInterface *>(m_pairNavigateInfo.first->instance());
    connect(m_pairNavigateInfo.second, &IPluginDataBusInterface::sigPluginCommTriggered, this, &MainWindow::slotPluginCommTriggered);
    connect(this, &MainWindow::sigInitialized, m_pairNavigateInfo.second, &IPluginDataBusInterface::slotInitialized);
    ui->layoutNavigation->addWidget(m_pairNavigateInfo.second->createWidget());

    // 初始化主页插件
    m_pairHomePageInfo.first = new QPluginLoader(g_stInitPluginLoaderInfo.homePage, this);
    m_pairHomePageInfo.second = qobject_cast<IPluginDataBusInterface *>(m_pairHomePageInfo.first->instance());
    connect(m_pairHomePageInfo.second, &IPluginDataBusInterface::sigPluginCommTriggered, this, &MainWindow::slotPluginCommTriggered);
    connect(this, &MainWindow::sigInitialized, m_pairHomePageInfo.second, &IPluginDataBusInterface::slotInitialized);
    ui->tabWidget->addTab(m_pairHomePageInfo.second->createWidget(), u8"主页");

    emit sigInitialized();
}

void MainWindow::slotPluginCommTriggered(const StCommData &data)
{


    switch (data.code) {


    case PAGE_INIT: {


        // 不同运行模式使用的库名不一样
#ifdef QT_DEBUG
        QString pluginName = data.commData.value("pluginName").toString() + "d.dll";
#else
        QString pluginName = data.commData.value("pluginName").toString() + ".dll";
#endif
        // 指定加载库路径
        QPluginLoader *pageLoader = new QPluginLoader(DefaultPluginLoadPath + pluginName, this);
        // 链接页面信号
        IPluginDataBusInterface *pageInteface = qobject_cast<IPluginDataBusInterface *>(pageLoader->instance());
        // 直接判断接口对象，加载失败时指针为0x00，相当于false
        if(pageInteface) {


            // 判断页面是否存在
            if(m_hashPageLoaderIPlugin.contains(data.pageName)) {


                QMessageBox::information(this, u8"提示", data.pageName + u8"页面名称已存在");
                break;
            }
            connect(pageInteface, &IPluginDataBusInterface::sigPluginCommTriggered, this, &MainWindow::slotPluginCommTriggered);
            // 添加页面指针信息
            m_hashPageLoaderIPlugin[data.pageName] = QPair<QPluginLoader *, IPluginDataBusInterface *>(pageLoader, pageInteface);
            m_pairHomePageInfo.second->recvPluginCommData(data);
        }
        else {


            StCommData reply = data;
            reply.code = PAGE_INIT_FAILED;
            QMessageBox::information(this, u8"提示", data.pageName + u8"页面信息初始化失败" + pageLoader->errorString());
            m_pairNavigateInfo.second->recvPluginCommData(reply);
        }
        break;
    }
    case PAGE_OPEN: {


        // 判断页面是否存在
        if(!m_hashPageLoaderIPlugin.contains(data.pageName)) {


            QMessageBox::information(this, u8"提示", data.pageName + u8"页面不存在");
        }
        // 判断页面打开状态
        else if (-1 != ui->tabWidget->indexOf(m_hashPageLoaderIPlugin[data.pageName].second->createWidget())) {


            QMessageBox::information(this, u8"提示", data.pageName + u8"页面已打开");
        }
        // 获取页面指针并打开页面
        else {


            QWidget *page = m_hashPageLoaderIPlugin[data.pageName].second->createWidget();
            ui->tabWidget->addTab(page, data.pageName);
            ui->tabWidget->setCurrentWidget(page);
            // 页面打开回执（原信息返回）
            m_pairNavigateInfo.second->recvPluginCommData(data);
        }
        break;
    }
    case PAGE_OPEN_ALL: {


        // 遍历容器，打开所有页面
        foreach(auto pageInfo, m_hashPageLoaderIPlugin) {


            ui->tabWidget->addTab(pageInfo.second->createWidget(), m_hashPageLoaderIPlugin.key(pageInfo));
        }
        // 页面关闭回执（原信息返回）
        m_pairNavigateInfo.second->recvPluginCommData(data);
        break;
    }
    case PAGE_CLOSE: {


        // 判断页面是否存在
        if (!m_hashPageLoaderIPlugin.contains(data.pageName)) {


            QMessageBox::information(this, u8"提示", data.pageName + u8"页面不存在");
        }
        // 判断页面打开状态
        else if (-1 == ui->tabWidget->indexOf(m_hashPageLoaderIPlugin[data.pageName].second->createWidget())) {


            QMessageBox::information(this, u8"提示", data.pageName + u8"页面暂未打开/已关闭");
        }
        // 关闭页面
        else{


            ui->tabWidget->removeTab(ui->tabWidget->indexOf(m_hashPageLoaderIPlugin[data.pageName].second->createWidget()));
            // 页面关闭回执（原信息返回）
            m_pairNavigateInfo.second->recvPluginCommData(data);
        }
        break;
    }
    case PAGE_RELOAD: {


        // 判断页面是否存在
        if (!m_hashPageLoaderIPlugin.contains(data.pageName)) {


            QMessageBox::information(this, u8"提示", data.pageName + u8"重载页面不存在");
        }
        else if(m_hashPageLoaderIPlugin[data.pageName].first->unload()) {


            QString fileName =  m_hashPageLoaderIPlugin[data.pageName].first->fileName().replace(DefaultPluginLoadPath, DefaultPluginLoadPath + "backup/");
            // 判断新文件名是否存在，存在即更新库名
            if (QFile::exists(fileName)) {


                m_hashPageLoaderIPlugin[data.pageName].first->setFileName(fileName);
            }

            // 加载库
            if (m_hashPageLoaderIPlugin[data.pageName].first->load()) {


                m_hashPageLoaderIPlugin[data.pageName].second = qobject_cast<IPluginDataBusInterface *>(m_hashPageLoaderIPlugin[data.pageName].first->instance());
                m_pairNavigateInfo.second->recvPluginCommData(data);
                m_hashPageLoaderIPlugin[data.pageName].second->createWidget();
            }
            else {


                StCommData tmpData = data;
                tmpData.code = PAGE_RELOAD_FAILED;
                m_pairNavigateInfo.second->recvPluginCommData(tmpData);
                QMessageBox::information(this, u8"提示", data.pageName + u8"页面重载失败 " + m_hashPageLoaderIPlugin[data.pageName].first->errorString());
            }
        }
        else {


            QMessageBox::information(this, u8"提示", data.pageName + u8"页面重载失败 " + m_hashPageLoaderIPlugin[data.pageName].first->errorString());
        }
        break;
    }
    default:
        break;

    }
}

main.cpp

#include "mainwindow.h"
#include <QApplication>

int main(int argc, char *argv[])
{


    QApplication a(argc, argv);
    MainWindow w;
    w.show();

    return a.exec();
}

2.子插件（页面1）相关文件

注:该插件控件仅ui添加标识label，故仅展示插件文件

pagefirstplugin

pagefirstplugin.h

#ifndef PAGEFIRSTPLUGIN_H
#define PAGEFIRSTPLUGIN_H

#include "iplugindatabusinterface.h"

#include <QDesignerCustomWidgetInterface>

class FormPageFirst;
class PageFirstPlugin : public IPluginDataBusInterface
{


    Q_OBJECT
    Q_INTERFACES(IPluginDataBusInterface)
#if QT_VERSION >= 0x050000
    Q_PLUGIN_METADATA(IID InterfaceIdent)
#endif // QT_VERSION >= 0x050000

public:
    PageFirstPlugin(QObject *parent = Q_NULLPTR);
    ~PageFirstPlugin();

    // IPluginDataBusInterface interface
public:
    void initialize();
    bool isInitialized() const;
    QString name() const;
    QWidget *createWidget();
    void recvPluginCommData(const StCommData &data);

    // IPluginDataBusInterface interface
public slots:
    void slotInitialized();

private:
    FormPageFirst *m_formPageFirst = Q_NULLPTR;
};

#endif // PAGEFIRSTPLUGIN_H

pagefirstplugin.cpp

#include "formpagefirst.h"
#include "pagefirstplugin.h"

#include <QtPlugin>

PageFirstPlugin::PageFirstPlugin(QObject *parent)
    : IPluginDataBusInterface(parent)
{


    m_initialized = false;
}

PageFirstPlugin::~PageFirstPlugin()
{


    if(Q_NULLPTR != m_formPageFirst) {


        delete m_formPageFirst;
        m_formPageFirst = Q_NULLPTR;
    }
}

void PageFirstPlugin::initialize()
{


    if (m_initialized)
        return;

    // Add extension registrations, etc. here

    m_initialized = true;
}

void PageFirstPlugin::slotInitialized()
{



}

void PageFirstPlugin::recvPluginCommData(const StCommData &data)
{



}

bool PageFirstPlugin::isInitialized() const
{


    return m_initialized;
}

QWidget *PageFirstPlugin::createWidget()
{


    if(Q_NULLPTR == m_formPageFirst) {


        m_formPageFirst = new FormPageFirst();
    }
    return m_formPageFirst;
}

QString PageFirstPlugin::name() const
{


    return QLatin1String("PageFirstPlugin");
}

#if QT_VERSION < 0x050000
Q_EXPORT_PLUGIN2(pagefirstplugin, PageFirstPlugin)
#endif // QT_VERSION < 0x050000

总结

本文简易介绍插件使用、部分通信逻辑及插件构建逻辑，下一篇插件创建详细步骤。（有需要可私源码）

Qt之插件项目的创建及使用步骤（详细步骤）

友情提示——哪里看不懂可私哦，让我们一起互相进步吧
（创作不易，请留下一个免费的赞叭谢谢 ^o^/)

注：文章为作者编程过程中所遇到的问题和总结，内容仅供参考，若有错误欢迎指出。
注：如有侵权，请联系作者删除
