在实际开发中，当遇到两个图表联动，主表为柱状图，副表为线性图；当选中主表某地区时，需要将此地区进行高亮处理，并更新副表数据；此时，主表中须使用到splitArea属性，给选中区域添加背景色，表示该区域已被选中。效果如下图：

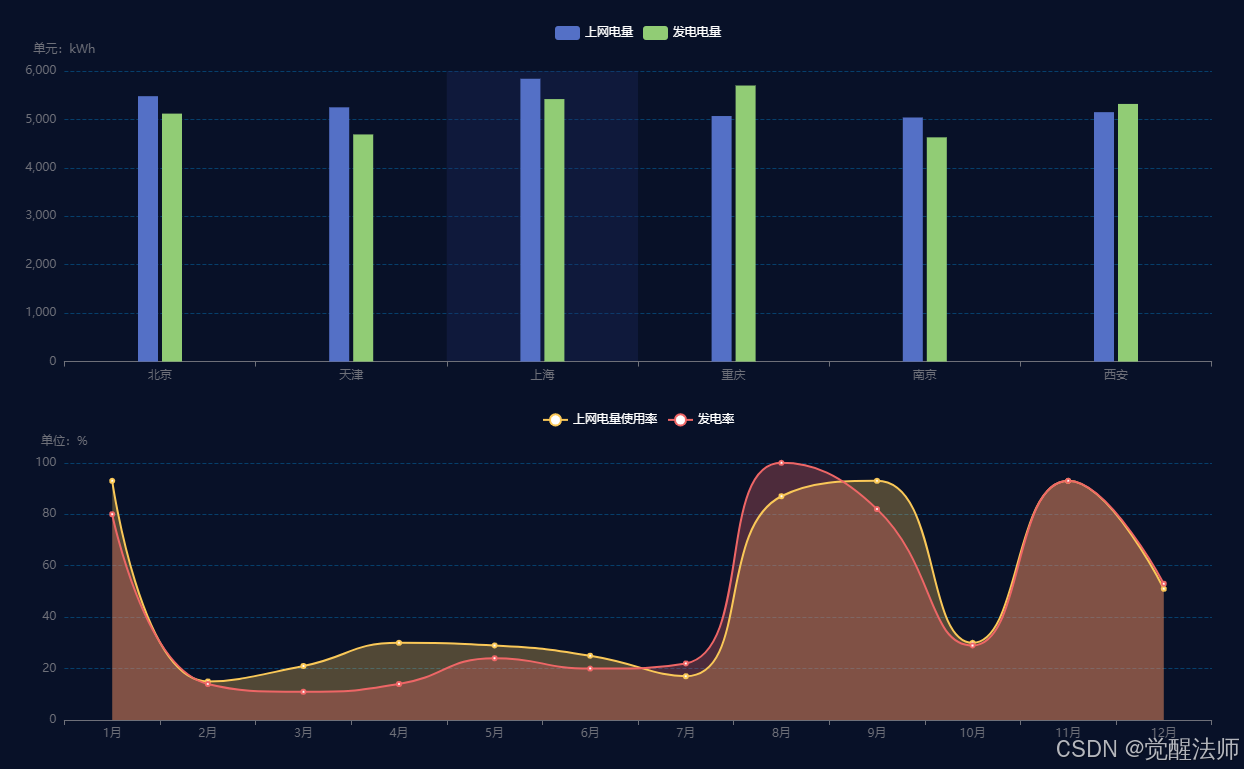

        如图，我们此次完成是指定区域的电量发电量以及使用率等数据展示，并且当主表切换地区时，更新区域的高亮样式，以及实时更新副表中使用率数据。

一、测试数据

        以下为本次图表效果测试数据，代码如下：

[
  {
    "name": "北京",
    "online": [
      {
        "name": 1,
        "value": 70
      },
      {
        "name": 2,
        "value": 20
      },
      {
        "name": 3,
        "value": 24
      },
      {
        "name": 4,
        "value": 13
      },
      {
        "name": 5,
        "value": 14
      },
      {
        "name": 6,
        "value": 12
      },
      {
        "name": 7,
        "value": 14
      },
      {
        "name": 8,
        "value": 68
      },
      {
        "name": 9,
        "value": 51
      },
      {
        "name": 10,
        "value": 24
      },
      {
        "name": 11,
        "value": 70
      },
      {
        "name": 12,
        "value": 76
      }
    ],
    "onlineValue": 4560,
    "electric": [
      {
        "name": 1,
        "value": 93
      },
      {
        "name": 2,
        "value": 13
      },
      {
        "name": 3,
        "value": 20
      },
      {
        "name": 4,
        "value": 27
      },
      {
        "name": 5,
        "value": 22
      },
      {
        "name": 6,
        "value": 11
      },
      {
        "name": 7,
        "value": 26
      },
      {
        "name": 8,
        "value": 63
      },
      {
        "name": 9,
        "value": 54
      },
      {
        "name": 10,
        "value": 23
      },
      {
        "name": 11,
        "value": 85
      },
      {
        "name": 12,
        "value": 58
      }
    ],
    "electricValue": 4950
  },
  {
    "name": "天津",
    "online": [
      {
        "name": 1,
        "value": 58
      },
      {
        "name": 2,
        "value": 27
      },
      {
        "name": 3,
        "value": 16
      },
      {
        "name": 4,
        "value": 14
      },
      {
        "name": 5,
        "value": 30
      },
      {
        "name": 6,
        "value": 11
      },
      {
        "name": 7,
        "value": 19
      },
      {
        "name": 8,
        "value": 57
      },
      {
        "name": 9,
        "value": 86
      },
      {
        "name": 10,
        "value": 21
      },
      {
        "name": 11,
        "value": 72
      },
      {
        "name": 12,
        "value": 61
      }
    ],
    "onlineValue": 4720,
    "electric": [
      {
        "name": 1,
        "value": 71
      },
      {
        "name": 2,
        "value": 23
      },
      {
        "name": 3,
        "value": 15
      },
      {
        "name": 4,
        "value": 20
      },
      {
        "name": 5,
        "value": 28
      },
      {
        "name": 6,
        "value": 20
      },
      {
        "name": 7,
        "value": 20
      },
      {
        "name": 8,
        "value": 95
      },
      {
        "name": 9,
        "value": 85
      },
      {
        "name": 10,
        "value": 29
      },
      {
        "name": 11,
        "value": 73
      },
      {
        "name": 12,
        "value": 80
      }
    ],
    "electricValue": 5590
  },
  {
    "name": "上海",
    "online": [
      {
        "name": 1,
        "value": 96
      },
      {
        "name": 2,
        "value": 20
      },
      {
        "name": 3,
        "value": 26
      },
      {
        "name": 4,
        "value": 21
      },
      {
        "name": 5,
        "value": 20
      },
      {
        "name": 6,
        "value": 28
      },
      {
        "name": 7,
        "value": 24
      },
      {
        "name": 8,
        "value": 51
      },
      {
        "name": 9,
        "value": 95
      },
      {
        "name": 10,
        "value": 13
      },
      {
        "name": 11,
        "value": 68
      },
      {
        "name": 12,
        "value": 59
      }
    ],
    "onlineValue": 5210,
    "electric": [
      {
        "name": 1,
        "value": 98
      },
      {
        "name": 2,
        "value": 30
      },
      {
        "name": 3,
        "value": 15
      },
      {
        "name": 4,
        "value": 29
      },
      {
        "name": 5,
        "value": 28
      },
      {
        "name": 6,
        "value": 15
      },
      {
        "name": 7,
        "value": 25
      },
      {
        "name": 8,
        "value": 88
      },
      {
        "name": 9,
        "value": 98
      },
      {
        "name": 10,
        "value": 29
      },
      {
        "name": 11,
        "value": 66
      },
      {
        "name": 12,
        "value": 69
      }
    ],
    "electricValue": 5900
  },
  {
    "name": "重庆",
    "online": [
      {
        "name": 1,
        "value": 77
      },
      {
        "name": 2,
        "value": 19
      },
      {
        "name": 3,
        "value": 29
      },
      {
        "name": 4,
        "value": 30
      },
      {
        "name": 5,
        "value": 24
      },
      {
        "name": 6,
        "value": 21
      },
      {
        "name": 7,
        "value": 25
      },
      {
        "name": 8,
        "value": 62
      },
      {
        "name": 9,
        "value": 72
      },
      {
        "name": 10,
        "value": 19
      },
      {
        "name": 11,
        "value": 89
      },
      {
        "name": 12,
        "value": 65
      }
    ],
    "onlineValue": 5320,
    "electric": [
      {
        "name": 1,
        "value": 71
      },
      {
        "name": 2,
        "value": 10
      },
      {
        "name": 3,
        "value": 28
      },
      {
        "name": 4,
        "value": 14
      },
      {
        "name": 5,
        "value": 14
      },
      {
        "name": 6,
        "value": 22
      },
      {
        "name": 7,
        "value": 17
      },
      {
        "name": 8,
        "value": 81
      },
      {
        "name": 9,
        "value": 71
      },
      {
        "name": 10,
        "value": 12
      },
      {
        "name": 11,
        "value": 76
      },
      {
        "name": 12,
        "value": 72
      }
    ],
    "electricValue": 4880
  },
  {
    "name": "南京",
    "online": [
      {
        "name": 1,
        "value": 99
      },
      {
        "name": 2,
        "value": 12
      },
      {
        "name": 3,
        "value": 28
      },
      {
        "name": 4,
        "value": 30
      },
      {
        "name": 5,
        "value": 13
      },
      {
        "name": 6,
        "value": 29
      },
      {
        "name": 7,
        "value": 19
      },
      {
        "name": 8,
        "value": 70
      },
      {
        "name": 9,
        "value": 82
      },
      {
        "name": 10,
        "value": 26
      },
      {
        "name": 11,
        "value": 50
      },
      {
        "name": 12,
        "value": 56
      }
    ],
    "onlineValue": 5140,
    "electric": [
      {
        "name": 1,
        "value": 75
      },
      {
        "name": 2,
        "value": 11
      },
      {
        "name": 3,
        "value": 23
      },
      {
        "name": 4,
        "value": 25
      },
      {
        "name": 5,
        "value": 11
      },
      {
        "name": 6,
        "value": 24
      },
      {
        "name": 7,
        "value": 13
      },
      {
        "name": 8,
        "value": 72
      },
      {
        "name": 9,
        "value": 69
      },
      {
        "name": 10,
        "value": 28
      },
      {
        "name": 11,
        "value": 63
      },
      {
        "name": 12,
        "value": 67
      }
    ],
    "electricValue": 4810
  },
  {
    "name": "西安",
    "online": [
      {
        "name": 1,
        "value": 50
      },
      {
        "name": 2,
        "value": 17
      },
      {
        "name": 3,
        "value": 17
      },
      {
        "name": 4,
        "value": 11
      },
      {
        "name": 5,
        "value": 15
      },
      {
        "name": 6,
        "value": 15
      },
      {
        "name": 7,
        "value": 22
      },
      {
        "name": 8,
        "value": 93
      },
      {
        "name": 9,
        "value": 92
      },
      {
        "name": 10,
        "value": 27
      },
      {
        "name": 11,
        "value": 57
      },
      {
        "name": 12,
        "value": 89
      }
    ],
    "onlineValue": 5050,
    "electric": [
      {
        "name": 1,
        "value": 76
      },
      {
        "name": 2,
        "value": 19
      },
      {
        "name": 3,
        "value": 12
      },
      {
        "name": 4,
        "value": 19
      },
      {
        "name": 5,
        "value": 14
      },
      {
        "name": 6,
        "value": 30
      },
      {
        "name": 7,
        "value": 11
      },
      {
        "name": 8,
        "value": 53
      },
      {
        "name": 9,
        "value": 70
      },
      {
        "name": 10,
        "value": 19
      },
      {
        "name": 11,
        "value": 74
      },
      {
        "name": 12,
        "value": 95
      }
    ],
    "electricValue": 4920
  }
]

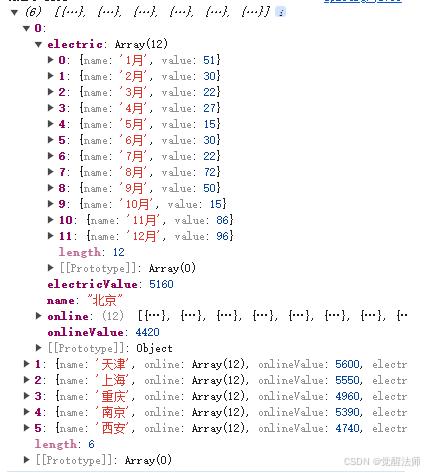

        单独存放在一个js文件中，使用时在页面中引入即可。

二、创建页面

        首先，在Vue项目中，创建一个模板，在路由器中添加该模板为一个新页面，并通过路由访问该页面。代码如下：

<template>
  <div class="chart" ref="chart"></div>
</template>
<script>
import { } from './data/options'
export default {
  name: 'SplitBg',
  data () {
    return {
      chartRef: null
    }
  },
  mounted () {
    this.initialChart()
  },
  methods: {
    initialChart () {
      // 初始化画板
      this.chartRef = this.$echart.init(this.$refs['chart'])
    },
    // 渲染图表
    renderChart () {

    }
  }
}
</script>
<style lang="less" scoped>
.chart{
  width: 100%;
  height: 100%;
}
</style>

        此时图表的画板已创建，但页面没有任何数据信息，这时则需要添加图表配置项等相关数据。

三、创建主副图表

        我们先将主副图表创建出来，再慢慢完善配置项，并达到预期效果。

        创建options.js文件，将“一、测试数据”也一并保存在该js文件中，通过import导入到页面中。options.js代码如下：

export const chartData = [
  {
    "name": "北京",
    "online": [
      {
        "name": 1,
        "value": 70
      },
      {
        "name": 2,
        "value": 20
      },
      {
        "name": 3,
        "value": 24
      },
      {
        "name": 4,
        "value": 13
      },
      {
        "name": 5,
        "value": 14
      },
      {
        "name": 6,
        "value": 12
      },
      {
        "name": 7,
        "value": 14
      },
      {
        "name": 8,
        "value": 68
      },
      {
        "name": 9,
        "value": 51
      },
      {
        "name": 10,
        "value": 24
      },
      {
        "name": 11,
        "value": 70
      },
      {
        "name": 12,
        "value": 76
      }
    ],
    "onlineValue": 4560,
    "electric": [
      {
        "name": 1,
        "value": 93
      },
      {
        "name": 2,
        "value": 13
      },
      {
        "name": 3,
        "value": 20
      },
      {
        "name": 4,
        "value": 27
      },
      {
        "name": 5,
        "value": 22
      },
      {
        "name": 6,
        "value": 11
      },
      {
        "name": 7,
        "value": 26
      },
      {
        "name": 8,
        "value": 63
      },
      {
        "name": 9,
        "value": 54
      },
      {
        "name": 10,
        "value": 23
      },
      {
        "name": 11,
        "value": 85
      },
      {
        "name": 12,
        "value": 58
      }
    ],
    "electricValue": 4950
  },

  // 略...
]

export const chartOptions = (chartData, selectedIndex) => {
  return {}
}

页面代码如下：

<template>
  <div class="chart" ref="chart"></div>
</template>
<script>
import { chartData, chartOptions } from './data/options'
export default {
  name: 'SplitBg',
  data () {
    return {
      chartRef: null,
      selectedIndex: 0
    }
  },
  mounted () {
    this.initialChart()
  },
  methods: {
    initialChart () {
      // 初始化画板
      this.chartRef = this.$echart.init(this.$refs['chart'])
      this.renderChart()
    },
    // 渲染图表
    renderChart () {
      this.chartRef.setOption(chartOptions(chartData, selectedIndex))
    }
  }
}
</script>
<style lang="less" scoped>
.chart{
  width: 100%;
  height: 100%;
}
</style>

3.1 区域划分

        先将主副表区域绘制出来，这部分代码也比较简单，配置项如下：

export const chartOptions = (chartData, selectedIndex) => {

  return {
    grid: [
      {
        bottom: '55%'
      },
      {
        top: '58%'
      }
    ],
    xAxis: [
      {
        type: 'category',
        data: chartData.map((item) => item.name),
        gridIndex: 0
      },
      {
        type: 'category',
        data: chartData[selectedIndex]['electric'].map((item) => item.name),
        gridIndex: 1
      }
    ],
    yAxis: [
      {
        type: 'value',
        gridIndex: 0,
        name: '单元：kWh'
      },
      {
        type: 'value',
        gridIndex: 1,
        name: '单位：%'
      }
    ]
  }
}

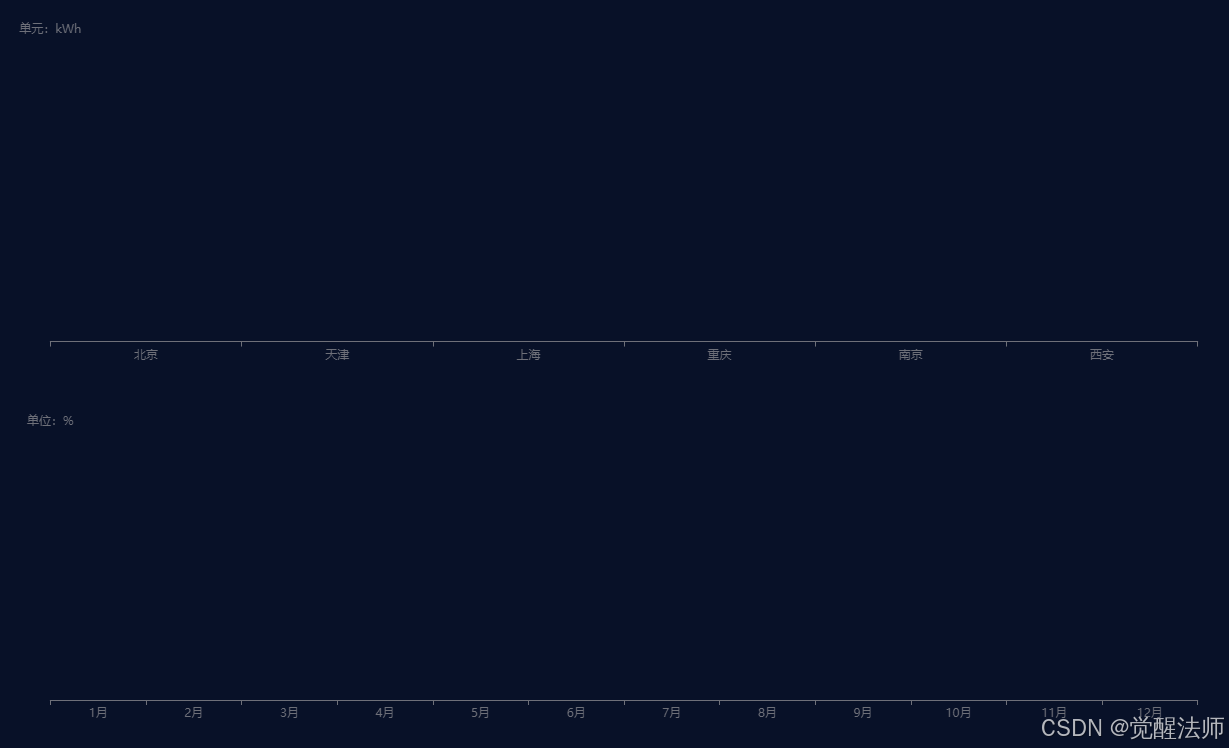

        页面效果如下图：

        在配置项中，首先是通过grid网格将画板分割成两部分，并且指定xAxis和yAxis中gridIndex索引，将坐标系绘制到对应的网格区域中。

        另外，如上图数据结构可见，副表中横坐标则是要通过主表中数据获取，所以在渲染时，默认先取第一项中的电量数量，即selectedIndex默认为0。

3.2 绘制图表

        接下来则是在配置项中添加数据，在配置项中增加series即可，并且告诉主副表，各自对应的xAxisIndex和yAxisIndex。柱状图都在坐标系0位置，线性图都在坐标系为1位置。

        代码如下：

export const chartOptions = (chartData, selectedIndex) => {
  // 电量图公共配置参数
  const barOption = {
    type: 'bar',
    barWidth: 20,
    yAxisIndex: 0,
    xAxisIndex: 0
  }
  // 线性图公共配置项
  const lineOption = {
    type: 'line',
    smooth: true,
    barWidth: 20,
    areaStyle: {
      opacity: 0.3
    },
    yAxisIndex: 1,
    xAxisIndex: 1
  }
  return {
    grid: [
      {
        bottom: '55%'
      },
      {
        top: '58%'
      }
    ],
    xAxis: [
      {
        type: 'category',
        data: chartData.map((item) => item.name),
        gridIndex: 0
      },
      {
        type: 'category',
        data: chartData[selectedIndex]['electric'].map((item) => item.name),
        gridIndex: 1
      }
    ],
    yAxis: [
      {
        type: 'value',
        gridIndex: 0,
        name: '单元：kWh'
      },
      {
        type: 'value',
        gridIndex: 1,
        name: '单位：%'
      }
    ],
    series: [
      {name: '上网电量', ...barOption, data: chartData.map(item => item.onlineValue)},
      {name: '发电电量', ...barOption, data: chartData.map(item => item.electricValue)},
      {
        name: '上网电量使用率',
        ...lineOption,
        data: chartData[selectedIndex]['online'].map((item) => item.value)
      },
      {
        name: '发电率',
        ...lineOption,
        data: chartData[selectedIndex]['electric'].map((item) => item.value)
      }
    ]
  }
}

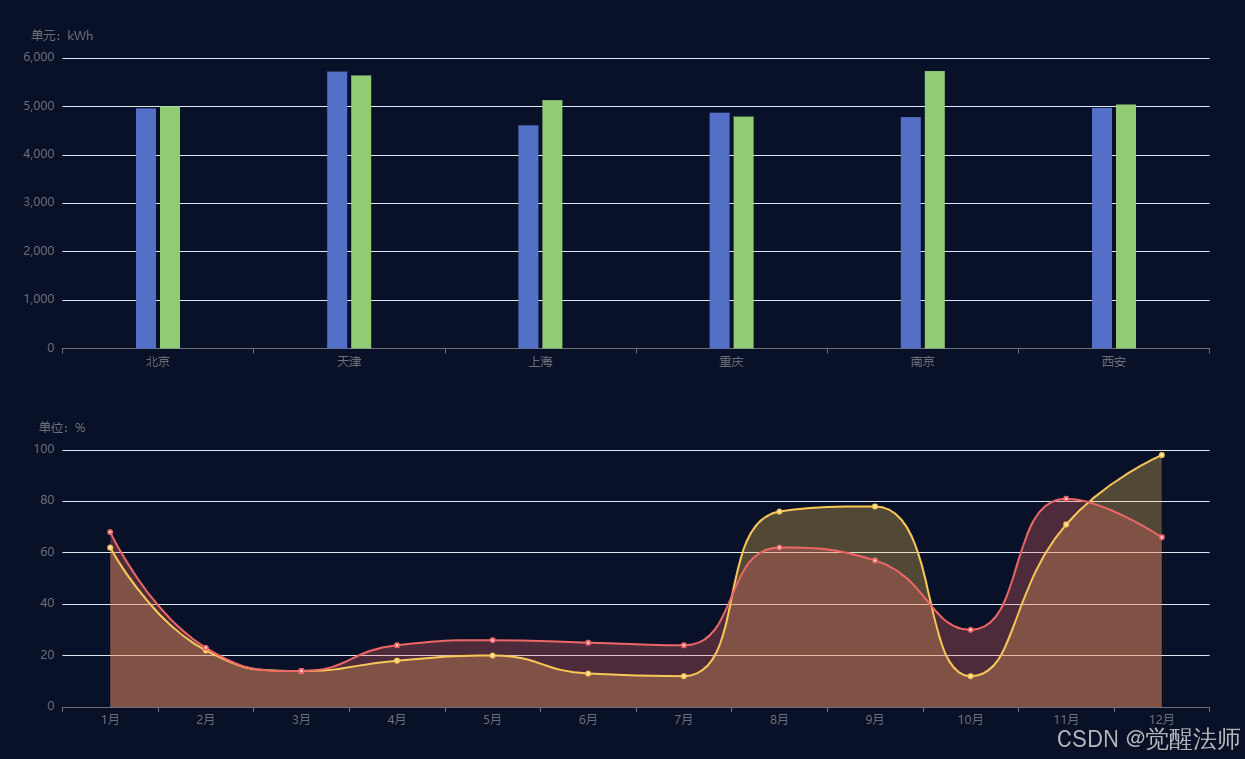

        此时页面效果如下图：

3.3 样式调整

        如上图，图表看上去似乎不太美观，对分割线进行细调整即可。代码如下：

export const chartOptions = (chartData, selectedIndex) => {
  // 略...

  return {
    // 略...

    yAxis: [
      {
        type: 'value',
        gridIndex: 0,
        name: '单元：kWh',
        splitLine: {
          show: true,
          lineStyle: {
            type: 'dashed',
            color: '#063f6b'
          }
        }
      },
      {
        type: 'value',
        gridIndex: 1,
        name: '单位：%',
        splitLine: {
          show: true,
          lineStyle: {
            type: 'dashed',
            color: '#063f6b'
          }
        }
      }
    ],

    // 略...
  }
}

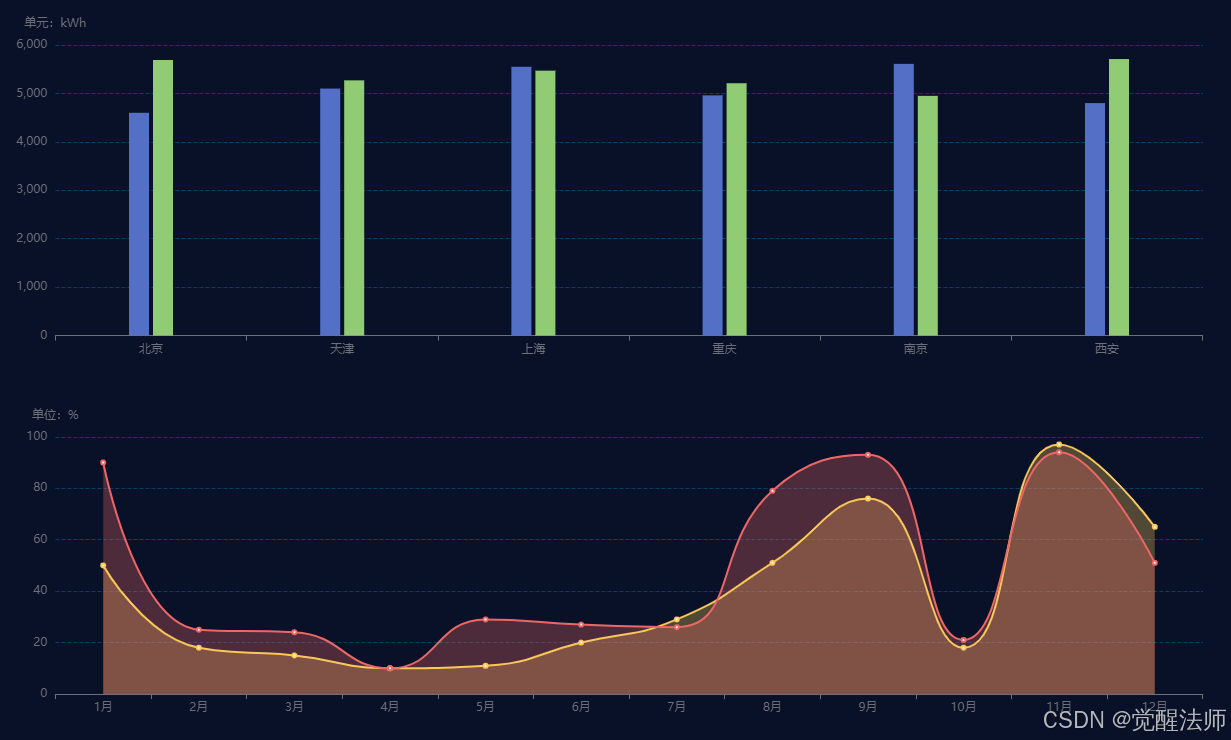

        将分割线的颜色和线样式调整后，如下图：

3.4 图例组件

        给电量图和线性图，添加图例组件legend。如果直接在配置项中添加legend属性，则主副表的图例数据全部显示在一起。配置代码如下：

export const chartOptions = (chartData, selectedIndex) => {
  // 略...

  return {
    // 添加图例组件
    legend: {},

    // 略...

    series: [
      {name: '上网电量', ...barOption, data: chartData.map(item => item.onlineValue)},
      {name: '发电电量', ...barOption, data: chartData.map(item => item.electricValue)},
      {
        name: '上网电量使用率',
        ...lineOption,
        data: chartData[selectedIndex]['online'].map((item) => item.value)
      },
      {
        name: '发电率',
        ...lineOption,
        data: chartData[selectedIndex]['electric'].map((item) => item.value)
      }
    ]
  }
}

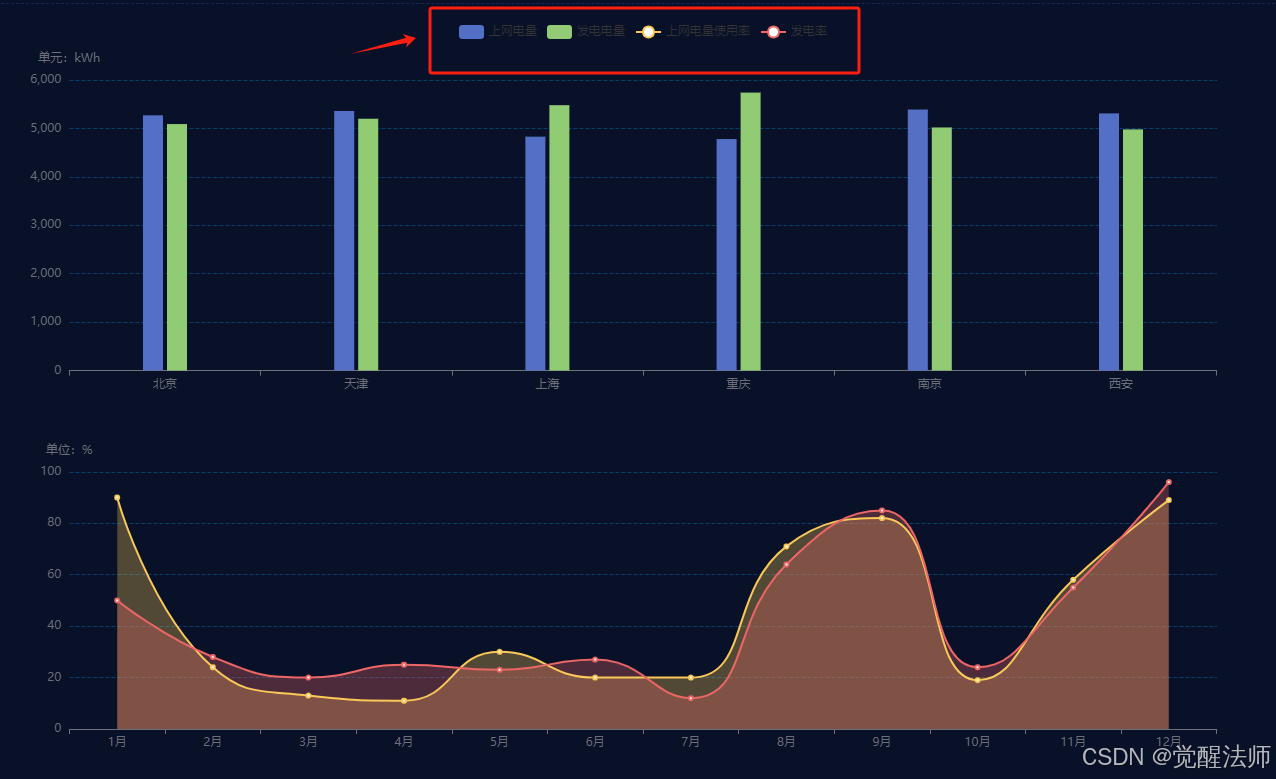

        页面效果如下图：

        此时，我们要的效果是，“上网电量”和“发电电量”图例显示在主图表上方，“上网电量使用率”和“发电率”图例显示在副图表上方。方法还是和xAxis和yAxis一样，将它们对象模式，改为数组模式即可，并且显示图例需要手动指定。配置代码如下：

export const chartOptions = (chartData, selectedIndex) => {
  // 略...

  return {
    legend: [
      {
        data: ['上网电量', '发电电量'],
        top: 10,
        textStyle: {
          color: '#FFF'
        }
      },
      {
        data: ['上网电量使用率', '发电率'],
        top: '51%',
        textStyle: {
          color: '#FFF'
        }
      }
    ],

    // 略...

    series: [
      {name: '上网电量', ...barOption, data: chartData.map(item => item.onlineValue)},
      {name: '发电电量', ...barOption, data: chartData.map(item => item.electricValue)},
      {
        name: '上网电量使用率',
        ...lineOption,
        data: chartData[selectedIndex]['online'].map((item) => item.value)
      },
      {
        name: '发电率',
        ...lineOption,
        data: chartData[selectedIndex]['electric'].map((item) => item.value)
      }
    ]
  }
}

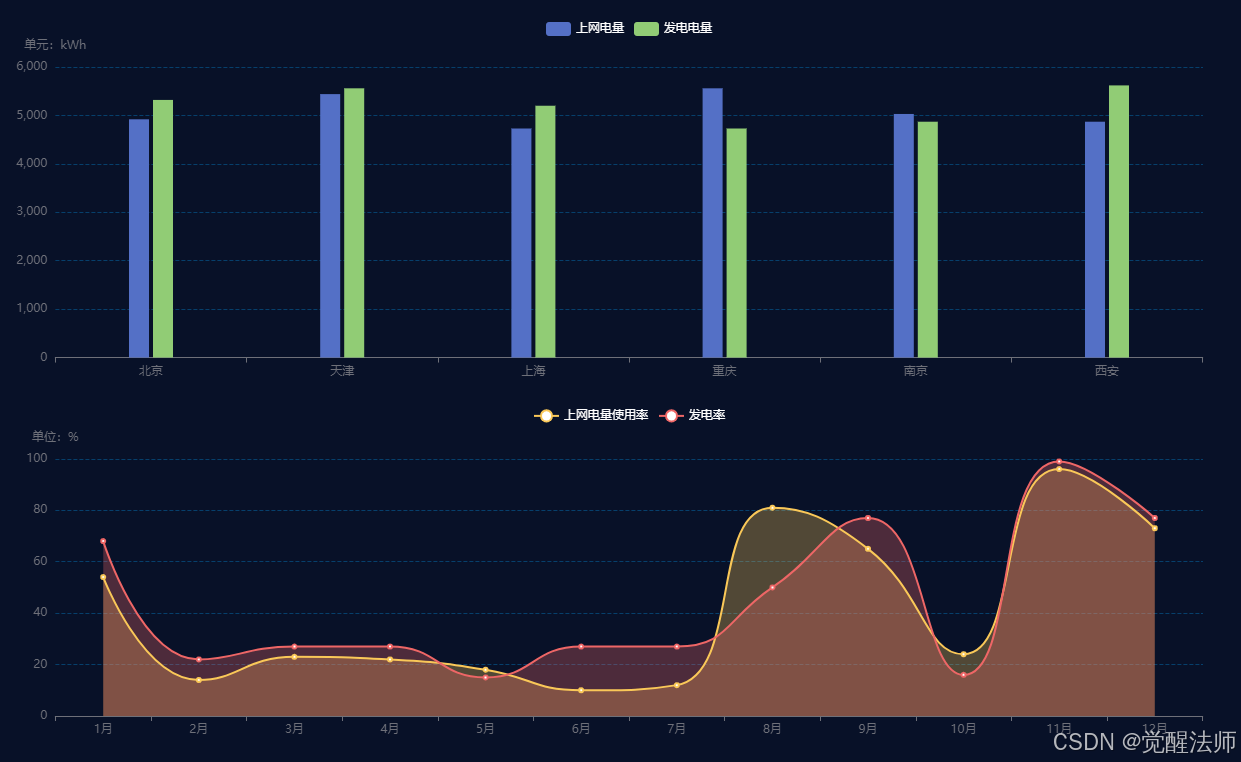

        页面效果如下图：

3.5 添加区域选中高亮效果

        在主表中，添加选中区域高亮效果，通过splitArea修改区域背景色。配置项代码如下：

export const chartOptions = (chartData, selectedIndex) => {

  // 略...

  return {

    // 略...

    xAxis: [
      {
        type: 'category',
        data: chartData.map((item) => item.name),
        gridIndex: 0,
        splitArea: {
          show: true,
          areaStyle: {
            // 在官方文档中可见，此处Color为数组，分别对应X轴每个地区
            // 所以须循环对每个区域进行背景设置，并通过selectedIndex修改选中区域样式
            color: chartData.map(
                (_, index) => selectedIndex === index ?
                    'rgba(29, 43, 104, .3)' : 'rgba(0, 0, 0, 0)'
            )
          }
        }
      },
      {
        type: 'category',
        data: chartData[selectedIndex]['electric'].map((item) => item.name),
        gridIndex: 1
      }
    ],

    // 略...
  }
}

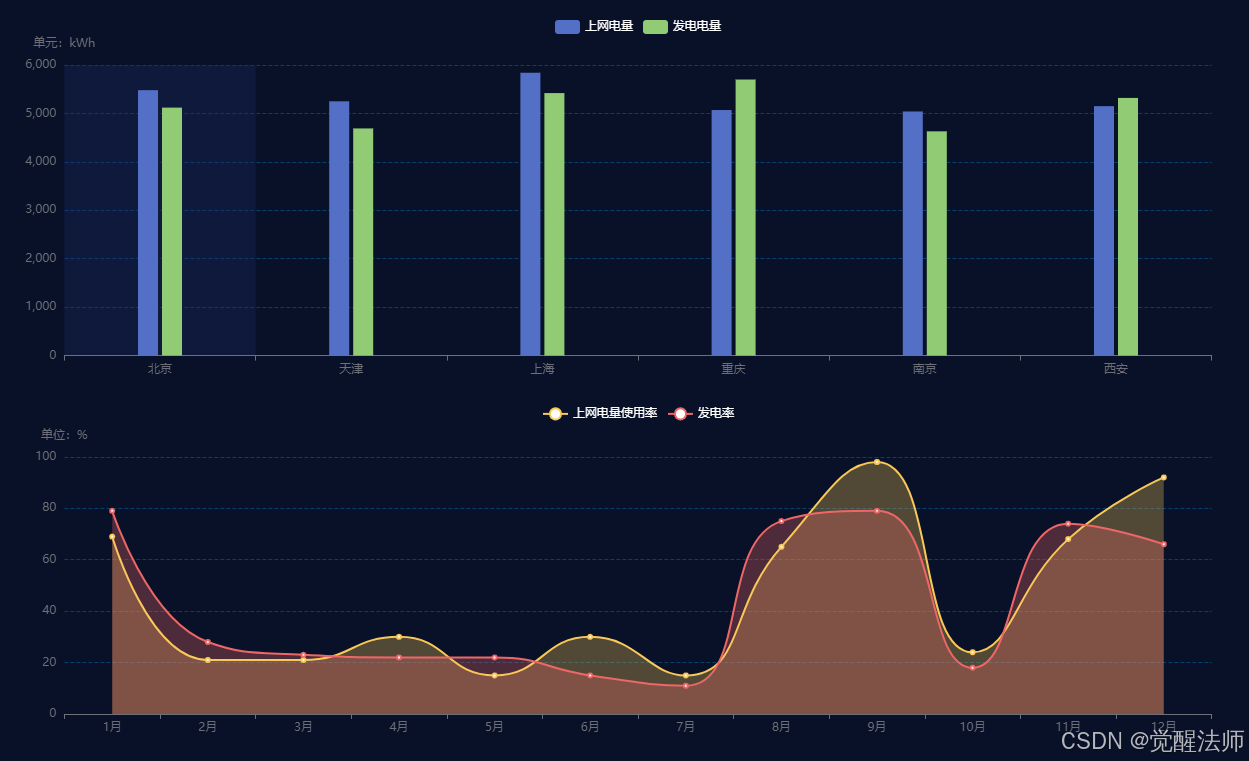

        在xAxis横坐标系上，给选中区域添加背景色。效果如下图：

3.6 点击切换事件

        当高亮效果添加好后，则要增加主图表的点击功能，通过点不同地区，切换数据，实现联动功能。

        另外，对于一个坐标系区域点击触发事件，在之前一篇中已讲解，这里则直接使用，如不清楚的朋友，可以前去翻看一下。地址：ECharts的柱状图表中当数据量较少时不易触发点击事件使用getZr()方法来替换触发事件-CSDN博客

        在页面初始化图表位置，增加点击事件。代码如下：

initialChart () {
  // 初始化画板
  this.chartRef = this.$echart.init(this.$refs['chart'])
  // 点击事件
  this.chartRef.getZr().on('click', (e) => {
    // 定义当前坐标数组
    const pointPixel = [e.offsetX, e.offsetY]
    // 判断一个点是否在直角坐标系风格内，这里'grid'表示整个直角坐标系网格区域
    if (this.chartRef.containPixel('grid', pointPixel)) {
      const convertParam = this.chartRef.convertFromPixel({ seriesIndex: 0 }, pointPixel)
      // 如果返回为空，则不执行后续操作
      if (!convertParam) return
      // 定义横向坐标索引
      this.selectedIndex = parseInt(convertParam[0])
      // 重新渲染图表
      this.renderChart()
    }
  })
  this.renderChart()
}

        此时，点击各个地区，可以修改选中区域的高亮效果，并且使用率线性图表数据也能实时更新了。如下图：

        此篇就先讲到这了，希望对大家会有所帮助~
