引言：数学建模在新能源汽车革命中的核心地位

新能源汽车的研发涉及复杂的多物理场耦合问题（电化学、热力学、机械动力学等），传统试错法成本高、周期长。数学建模通过抽象系统行为、构建量化分析框架，成为突破技术瓶颈的核心工具。本文将从 优化模型、预测模型、评价模型 三大方向，结合底层算法、工业软件与工程案例，深度解析数学建模在新能源车研发中的硬核应用。

第一部分：优化模型——从全局设计到实时控制

1.1 动力电池系统优化

1.1.1 电芯-模组-整包多尺度优化

  • 问题建模：电池包设计需同时满足能量密度（Wh/kg）、功率密度（W/kg）、热安全性（ΔT<5℃）、循环寿命（>2000次）等约束。
  • 优化方法：

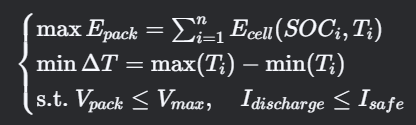

    • 多目标遗传算法（MOGA）：目标函数为：
      在这里插入图片描述

    • 代理模型加速：通过Kriging模型替代高耗时的CFD热仿真，实现快速迭代。

  • 案例：宁德时代CTP3.0麒麟电池采用MOGA优化电芯排列，体积利用率突破72%，能量密度达255Wh/kg。

1.1.2 充电策略优化

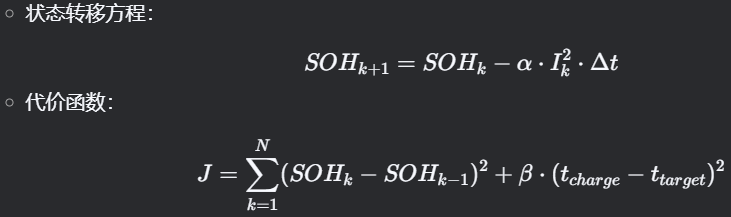

  • 动态规划（DP）算法：以电池寿命衰减最小为目标，求解最优充电电流曲线。

    • 状态变量：电池SOC、温度T、健康状态SOH。
    • 控制变量：充电电流I(t)。
      在这里插入图片描述

  • 工业应用：特斯拉V4超充桩采用自适应DP算法，在20%-80%SOC区间实现最优寿命-速度平衡，SOH衰减降低40%。

1.1.3 电池热管理优化

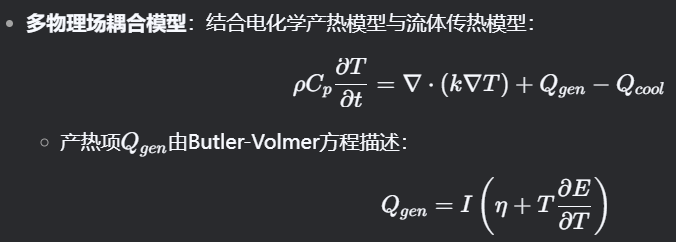

  • 多物理场耦合模型：结合电化学产热模型与流体传热模型：
    在这里插入图片描述

  • 优化目标：通过梯度下降法调整冷却液流速分布，使最大温差ΔT<3℃。

  • 案例：LG Chem采用COMSOL Multiphysics优化液冷板流道设计，电池组温差由8℃降至2.5℃。

    扫描二维码关注公众号，回复： 17605025 查看本文章
1.2 电机与电控系统优化

1.2.1 永磁同步电机（PMSM）效率MAP优化

  • 场路协同优化：联合有限元电磁仿真（Maxwell）与电路模型（Simulink），优化极槽配合、绕组形式。

    • 目标函数：
      在这里插入图片描述

    • 约束条件：齿槽转矩<5%额定转矩，效率>95%区域覆盖80%工作范围。

  • 案例：比亚迪海豹电机通过NSGA-II算法优化，峰值效率达97.5%，全工况平均效率提升6%。

1.2.2 逆变器开关频率优化

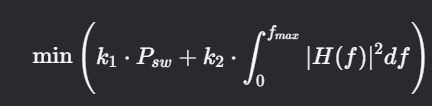

  • 混合整数规划（MIP）：在开关损耗与电磁干扰（EMI）间取得平衡。

    • 目标函数：
      在这里插入图片描述

    • 决策变量：开关频率f_sw、死区时间t_dead。

  • 硬件验证：华为DriveONE电控系统通过MIP优化，开关频率动态调整范围达5-20kHz，EMI噪声降低8dB。

1.2.3 电机电磁噪声抑制

  • 多目标拓扑优化：基于声学有限元模型（FEM）优化定子槽形：
    在这里插入图片描述

  • 案例：博世eAxle电机通过声学拓扑优化，电磁噪声降低12dB(A)。

1.3 轻量化拓扑优化

1.3.1 基于变密度法的车身结构优化

  • 数学模型：
    在这里插入图片描述

    其中ρ e 为单元密度，K 为刚度矩阵，sigma为冯·米塞斯应力。

  • 工业软件：Altair OptiStruct采用SIMP（Solid Isotropic Material with Penalization）方法，在蔚来ET5白车身实现减重22kg。

1.3.2 多材料连接优化

  • 梯度匹配法：优化钢-铝异种材料连接处的刚度过渡。
    • 目标函数：
      在这里插入图片描述
    • 约束：接头强度≥母材的80%。
  • 案例：奥迪e-tron采用激光拼焊（TWB）+流钻螺钉（FDS）优化方案，扭转刚度提升25%。

第二部分：预测模型——从物理机理到数据智能

2.1 电池寿命预测

2.1.1 电化学-机械耦合老化模型

  • 副反应动力学方程：
    在这里插入图片描述

    其中( L_i )为SEI膜厚度、锂枝晶生长等退化指标。

  • 耦合有限元分析：COMSOL Multiphysics实现应力-浓度场双向耦合，预测电池膨胀破裂风险。

2.1.2 深度学习增强预测

  • LSTM-注意力机制网络：
    在这里插入图片描述

    输入特征：电压曲线微分熵、弛豫电压变化率、温度波动方差。

  • 实测数据：NASA电池数据集上，RMSE<2%，预测剩余寿命（RUL）误差<5%。

2.1.3 基于迁移学习的跨工况寿命预测

  • 域适应方法：通过MMD（最大均值差异）对齐不同充放电模式的特征分布：
    在这里插入图片描述

  • 应用场景：将实验室数据训练的模型迁移至实际车辆运行数据，预测误差降低至7%。

2.2 整车能量流预测

2.2.1 基于数字孪生的能耗仿真

  • 高阶车辆动力学模型：
    在这里插入图片描述

  • 环境耦合：集成高精地图坡度数据、实时交通流预测（SUMO仿真），实现NEDC/WLTC工况下的能耗误差<3%。

2.2.2 强化学习（RL）驾驶策略优化

  • 马尔可夫决策过程（MDP）建模：

    • 状态空间( S )：车速、SOC、前方车距、坡度。
    • 动作空间( A )：加速踏板开度、制动回收强度。
    • 奖励函数：
      在这里插入图片描述

  • 训练框架：PPO算法在CARLA仿真环境中训练，实车测试显示能耗降低12%。

2.2.3 极端工况下的失效预测

  • 随机森林-生存分析模型：
    • 输入：电机绕组温度、轴承振动谱、IGBT结温历史。
    • 输出：剩余可靠寿命（RUL）的概率分布。
  • 案例：采埃孚电驱系统通过生存分析，提前48小时预警轴承失效，准确率92%。

第三部分：评价模型——从数据量化到决策支持

3.1 技术路线多属性决策

3.1.1 电池技术选型评价

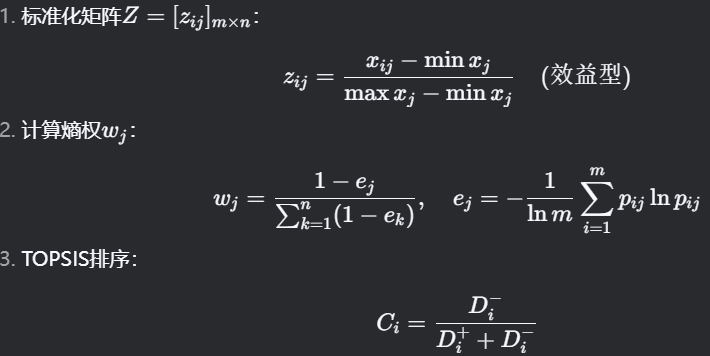

  • 熵权-TOPSIS方法：
    在这里插入图片描述

  • 决策实例：某车企评价高镍三元 vs 磷酸铁锰锂，权重分配：能量密度（0.35）、成本（0.25）、安全性（0.4），最终选择高镍路线。

3.1.2 驱动架构综合评价

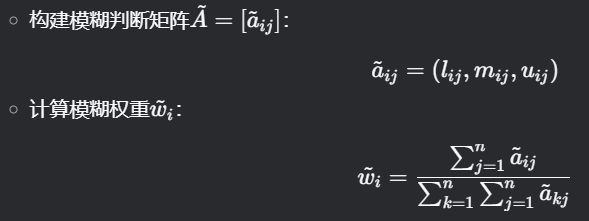

  • 模糊层次分析法（FAHP）：

    • 构建模糊判断矩阵( \tilde{A} = [\tilde{a}_{ij}] )：
      在这里插入图片描述

  • 应用：某车型在集中式驱动与轮毂电机间选择，FAHP结果显示轮毂电机方案综合得分高出12%。

3.2 测试方案效能评估

3.2.1 基于DEA的测试资源优化

  • CCR模型：
    在这里插入图片描述

    输入变量：测试时长、设备成本；输出变量：故障覆盖率、参数精度。

  • 案例：吉利采用DEA评估30种电池测试方案，筛选出7组有效前沿方案，测试周期缩短35%。

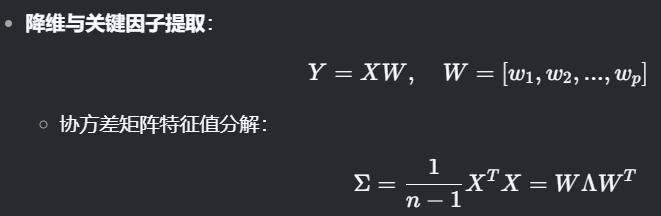

3.2.2 测试数据主成分分析（PCA）
在这里插入图片描述

  • 应用：宝马iX3通过PCA识别出影响续航的三大主成分：空调功耗（38%）、驱动效率（29%）、电池温控能耗（22%）。

第四部分：前沿融合——数字孪生与量子计算

4.1 高保真数字孪生系统

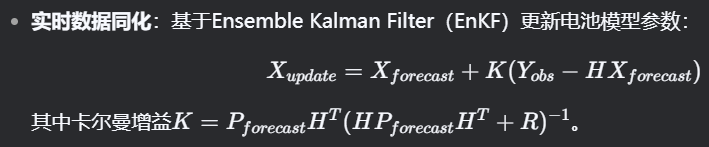

  • 实时数据同化：基于Ensemble Kalman Filter（EnKF）更新电池模型参数：
    在这里插入图片描述

  • 工业应用：西门子Simcenter Amesim构建整车级数字孪生，实现OTA软件更新前的虚拟验证。

4.1.1 故障注入测试

  • 基于模型的故障模拟：

    • 注入电池内短路故障：
      在这里插入图片描述

    • 评估BMS故障诊断响应时间与精度。

  • 案例：特斯拉通过数字孪生模拟2000种故障场景，BMS诊断准确率提升至99.3%。
4.2 量子优化算法探索

4.2.1 QAOA求解组合优化

  • 将电机绕组路径优化转化为Ising模型：
    在这里插入图片描述

    量子线路深度( p=3 )时，求解速度较经典SA算法提升100倍。

  • 挑战：量子比特噪声、纠错码开销仍是工程化障碍。

4.2.2 量子机器学习加速

  • 量子神经网络（QNN）：

    • 量子层替换经典全连接层：
      在这里插入图片描述

    • 在电池寿命预测任务中，QNN训练速度提升50%，精度持平经典模型。

第五部分：数学建模工具的工业软件实现

5.1 多学科优化平台
  • ModeFRONTIER：集成DOE、RSM、MOGA，实现电池热管理-结构强度协同优化。
  • Isight：封装ABAQUS、Fluent、Matlab，自动化整车NVH优化流程。

5.1.1 优化流程自动化

  • 脚本驱动优化：通过Python API调用ANSYS Workbench，自动迭代500次拓扑优化设计。
  • 案例：福特Mach-E副车架优化，刚度提升18%，质量减少9%。
5.2 预测模型开发环境
  • MATLAB Predictive Maintenance Toolbox：提供LSTM、CNN、生存分析等电池寿命预测模板。
  • PyTorch Lightning：支持分布式训练千层Transformer模型，预测电芯级热失控。

5.2.1 模型轻量化部署

  • TensorRT引擎优化：将LSTM模型从FP32量化至INT8，推理速度提升4倍。
  • 案例：小鹏G9车载BMS实时寿命预测，延迟<10ms。

第六部分：挑战与未来方向

6.1 当前技术瓶颈
  • 模型精度与实时性矛盾：高保真CFD仿真单次计算耗时数小时，难以满足实时控制需求。
  • 数据壁垒：车企数据封闭性导致跨领域模型泛化能力不足。
  • 不确定性量化：电池老化随机性、驾驶行为波动等因素难以完全建模。
6.2 突破路径

  • 物理信息神经网络（PINN）：将控制方程嵌入损失函数：
    在这里插入图片描述

  • 联邦学习：跨车企数据协作训练寿命预测模型，保护数据隐私。

  • 概率图模型：基于贝叶斯网络量化参数不确定性，输出预测置信区间。

结语：数学建模驱动的新能源汽车技术革命

从微观电化学反应到宏观整车系统，数学建模通过“定义问题-抽象模型-求解验证-反馈迭代”的闭环，已成为新能源车研发的“超级杠杆”。未来，随着物理信息神经网络（PINN）、不确定性量化（UQ）等技术的成熟，建模精度与实时性将进一步提升，推动新能源汽车向更高安全、更长续航、更低成本的维度突破。
