名称：CAT24C512WI-GT3
丝印：24512A
内存容量：65536字节

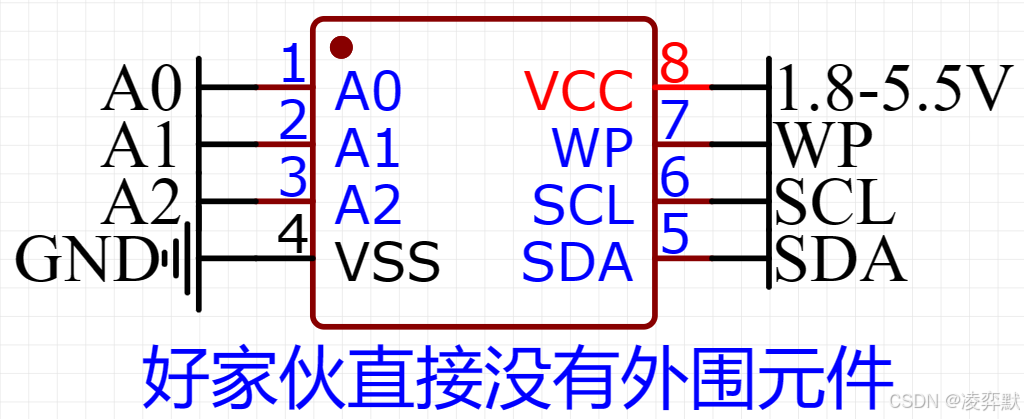

A0 - A2：用于设置芯片的IIC物理地址，高电平为1，低电平为0，作用参考IIC数据帧解析
WP：写保护引脚，高电平开启保护（此时无法写入）
【1】单字节写入IIC数据帧：
| 顺序 |
主机状态 |
数据/信号 |
解释 |
应答 |
| 1 |
发送 |
(start) |
IIC起始信号 |
|
| 2 |
发送 |
1010 (A2) (A1) (A0) 0 |
A0 - A2分别根据引脚高低电平填入 |
0（芯片） |
| 3 |
发送 |
(地址高位) |
例如：地址0x1234，则填0x12 |
0（芯片） |
| 4 |
发送 |
(地址低位) |
例如：地址0x1234，则填0x34 |
0（芯片） |
| 5 |
发送 |
(字节数据) |
要写入的字节 |
0（芯片） |
| 6 |
发送 |
(stop) |
IIC终止信号 |
|
【2】（多字节连续写入）页写入IIC数据帧：
| 顺序 |
主机状态 |
数据/信号 |
解释 |
应答 |
| 1 |
发送 |
(start) |
同上 |
|
| 2 |
发送 |
1010 (A2) (A1) (A0) 0 |
同上 |
0（芯片） |
| 3 |
发送 |
(页模式地址高位) |
# 详见后续说明 # |
0（芯片） |
| 4 |
发送 |
(页模式地址低位) |
# 详见后续说明 # |
0（芯片） |
| 5 |
发送 |
(字节数据1 ) |
目标地址要写入的字节 |
0（芯片） |
| 6 |
发送 |
(字节数据2 ) |
目标地址往后第2个要写入的字节 |
0（芯片） |
| …… |
发送 |
…… |
…… |
0（芯片） |
| …… |
发送 |
(字节数据n ) |
目标地址往后第n个要写入的字节 |
0（芯片） |
| …… |
发送 |
(stop) |
同上 |
|
页模式地址中，高9位为页地址，低7位为该页内的小地址。
例如：
第8页内的第6个地址，高9位是0000 0011 1（地址8，序号值为7），低7位是000 0101（地址6，序号值为5）。 拼起来得页模式地址：0000 0011 1000 0101，也就是0x0385。则页模式地址高位为0x03，低位为0x85。
芯片共65536个字节存储空间，分作512页，每页128个字节。
（已经帮各位算过了，其实一个位置的地址按页模式写和不按页模式写都是一样的，主要是连续写操作的地址循环有特点。详见下文）
连续写操作的次数没有限制，但是写操作地址只会在当前所在的页内循环。也就是当写入位置已经来到了本页的最后一个地址，则从头开始，下一个字节将写到本页的第1个地址处（原本在这个位置的数据会被新数据覆盖）
例如：
当上次写操作地址来到0x007e，则下次写操作将对0x0000进行。
【1】读取IIC数据帧：
| 顺序 |
主机状态 |
数据/信号 |
解释 |
应答 |
| 1 |
发送 |
(start) |
同上 |
|
| 2 |
发送 |
1010 (A2) (A1) (A0) 0 |
同上 |
0（芯片） |
| 3 |
发送 |
(地址高位) |
同上 |
0（芯片） |
| 4 |
发送 |
(地址低位) |
同上 |
（芯片，不重要） |
| 5 |
发送 |
(start) |
同上 |
|
| 6 |
发送 |
1010 (A2) (A1) (A0) 1 |
同上 |
0（芯片） |
| 7 |
接收 |
【芯片返回字节数据】 |
目标地址的字节数据 |
1（主机） |
| 8 |
发送 |
(stop) |
同上 |
|
如果要一次性连续读取多个字节数据，主机可以在接收数据后应答0继续，应答1结束。则上述数据帧改为以下情况：
| 顺序 |
主机状态 |
数据/信号 |
解释 |
应答 |
| 1 |
发送 |
(start) |
同上 |
|
| 2 |
发送 |
1010 (A2) (A1) (A0) 0 |
同上 |
0（芯片） |
| 3 |
发送 |
(地址高位) |
同上 |
0（芯片） |
| 4 |
发送 |
(地址低位) |
同上 |
（芯片，不重要） |
| 5 |
发送 |
(start) |
同上 |
|
| 6 |
发送 |
1010 (A2) (A1) (A0) 1 |
同上 |
0（芯片） |
| 7 |
接收 |
【芯片返回字节数据1】 |
目标地址的字节数据 |
0（主机） |
| 8 |
接收 |
【芯片返回字节数据2】 |
目标地址往后第2个字节数据 |
0（主机） |
| …… |
接收 |
…… |
…… |
0（主机） |
| …… |
接收 |
【芯片返回字节数据n】 |
目标地址往后第n个字节数据 |
1（主机） |
| …… |
发送 |
(stop) |
同上 |
|
读操作地址可以在整个芯片内存循环。也就是当上次读操作地址已经来到了0xffff，则从头开始，下次将读取芯片内存中地址0x0000，之后同样循环。
【2】快速读取IIC数据帧：
| 顺序 |
主机状态 |
数据/信号 |
解释 |
应答 |
| 1 |
发送 |
(start) |
同上 |
|
| 2 |
发送 |
1010 (A2) (A1) (A0) 1 |
同上 |
0（芯片） |
| 3 |
接收 |
【芯片返回字节数据】 |
同上 |
1（主机） |
| 4 |
发送 |
(stop) |
同上 |
|
读取地址是上一次读取地址的下一个。例如上次次读操作的地址是0x1234，则下次读取0x1235地址的内容。
如果要一次性连续读取多个字节数据，主机可以在接收数据后应答0继续，应答1结束。其数据帧解析同上。
话说回来学完才发现好像flesh存储芯片更有性价比(ˉ▽ˉ；)...
唉……学都学了，不发可惜
