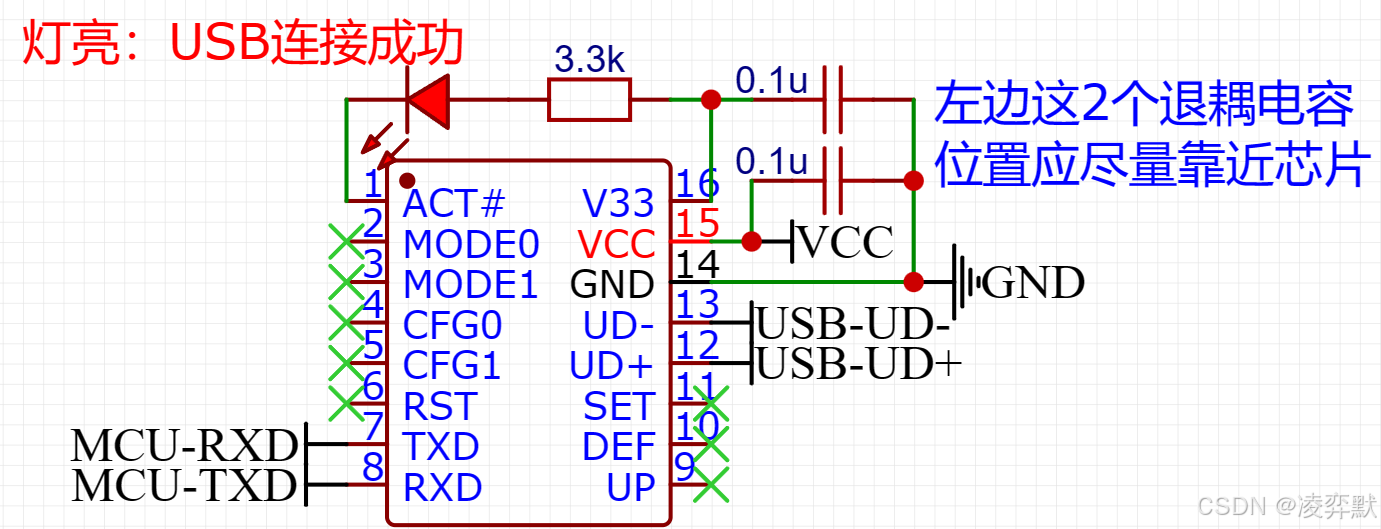

芯片名称：CH9329

（丝印同上）

通过串口发送指令数据，芯片将指令数据转化为键盘或鼠标操作行为的指令数据，并通过USB发送给被控制设备完成操作。

---

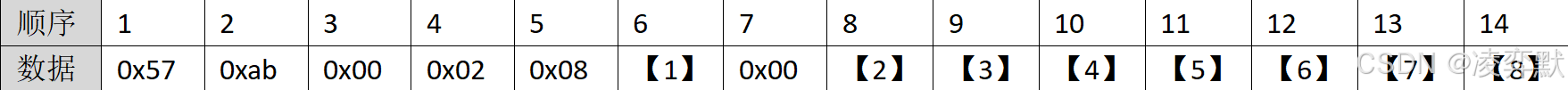

键盘操作串口数据帧：



【1】：控制键（Win / Alt / Shift / Ctrl）

例如：

按下右Win是1000 0000，即0x80

同时按下右Win和左Win是1000 1000，即0x88



【2】：普通按键

对应数据

0

1

2

3

4

5

6

7

8

9

a

b

c

d

e

f

0

松开

A

B

C

D

E

F

G

H

I

J

K

L

1

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

1

2

2

3

4

5

6

7

8

9

0

Enter

Esc

BackSpace

Tab

Space

- _

= +

[ {

3

] }

\ |

; :

"

` ~

, <

. >

/ ?

CapsLock

F1

F2

F3

F4

F5

F6

4

F7

F8

F9

F10

F11

F12

PrtSc

ScrLk

Pause

Ins

Home

PgUp

Del

End

PgDn

right

5

left

down

up

NumLock'

/'

*'

-'

+'

Enter'

1'

2'

3'

4'

5'

6'

7'

6

8'

9'

0'

.'

例如：

按下 A 键即0x04

松开按键即0x00

备注：最后几个末尾带 ‘ 的按键是小数字键盘按键



【3】到【7】也都是普通按键，用法和【2】一样

如果只按下一个普通按键，【2】到【7】任意一个为该按键的对应数据即可，其他填0x00

如果有多个按键同时按下，则【2】到【7】分别填入按键的对应数据，即最多同时按下6个普通按键

（总体上最多同时按下控制键和普通按键，一共8+6个键）



【8】：前面数据的累加和

由0x0c+【1】+【2】+【3】+【4】+【5】+【6】+【7】得到数据，建议用单片机程序计算补全

例如：

按下 A 键的完整指令数据为：0x57、0xab、0x00、0x02、0x08、0x00、0x00、0x04、0x00、0x00、0x00、0x00、0x00、0x10，此处0x10 = 0x0c + 0x00 + 0x04 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00

松开所有按键的完整指令数据为：0x57、0xab、0x00、0x02、0x08、0x00、0x00、0x00、0x00、0x00、0x00、0x00、0x00、0x0c，此处0x0c = 0x0c + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00

注意：如果不发送按键的0x00指令数据，芯片会模拟一直按着上一份指令数据发来的按键
