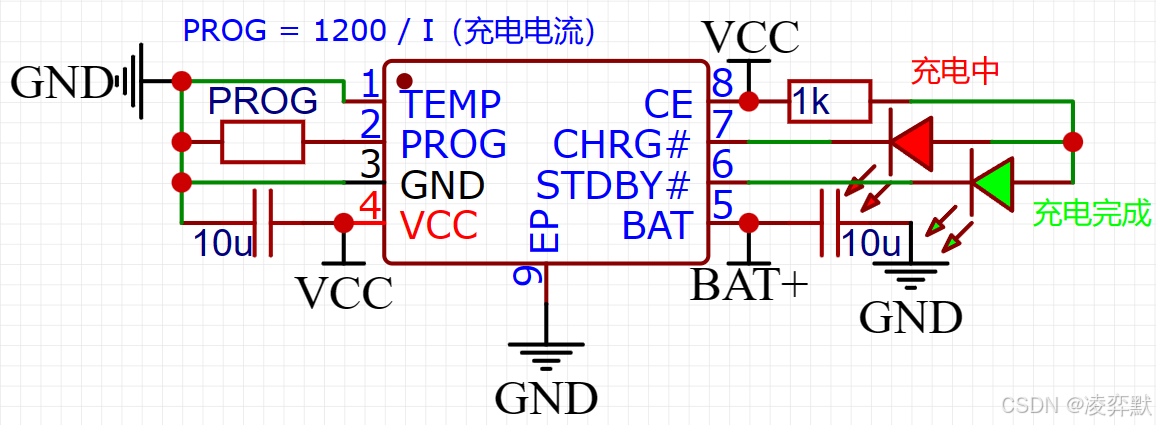

VCC GND：DC5V 外部电源输入

BAT+：被充电电池的正极（电池负极和芯片共地）

PROG 电阻：通过阻值控制 TP4056 的最大充电电流，计算公式如图说明。

        【注意：最大电流1A，即 PROG 最小只能为1.2kΩ】

---

TP4056 芯片的1引脚 “TEMP” 也可以接入带热敏电阻的相关电路来监测电池温度，芯片通过该引脚接入的电压值来判断电池温度是否异常，进而确定是否暂停充电。（图示电路接地表示取消温度监测功能，其他功能不受影响）

芯片正常工作时，45%VCC < VTEMP < 80%VCC

---
