毕业设计-SSM公司会议管理系统（案例分析）-附源码

摘要

随着社会与经济的发展,会议在人们的日常生活中越来越占据重要的地位。在企业中, 会议更是管理中常用的一-种沟通方式和工作手段,已成为企业运作与管理的重要部分,良好的会议管理对企业具有重大的意义。本系统适用公司的会议室管理，采用具有面向对象，灵活，动态，且可移植等特性的Java技术的开发软件。为了进一步规范会议室的使用，预约管理，避免资源的冲突。用户只需通过互联网即可随时了解每个会议室的当前状态和预定情况。提高会议室的使用率节省会议组织者的时间。会议管理系统采用SSM框架、Ajax技术、MySQL数据库进行业务系统的编码及其开发。该系统按功能划分为会议室信息管理，会议预约管理，会议通知管理等。

关键词：SSM框架；会议管理；MySQL数据库。

Smart community parking management platform

Abstract

With the development of society and economy, conferences are playing an increasingly important role in people's daily life. In the enterprise, the meeting is a kind of common communication method and working means, which has become an important part of the enterprise operation and management. This system is suitable for the conference room management of the company. It adopts the development software of Java technology, which is object-oriented, flexible, dynamic and portable. In order to further standardize the use of conference rooms, appointment management, to avoid the conflict of resources. Users can keep abreast of the current status and reservations of each conference room through the Internet. Increasing the use of conference rooms saves meeting organizers time. Conference management system uses SSM framework, AJAX technology, MySQL database for business system coding and development. The system is divided into meeting room information management, meeting reservation management, meeting notice management and so on.

Keywords: SSM framework; Conference management; mysql database.

2.8 JavaScript 运行模式 5

绪论
1. 研究背景及意义

“21世纪是中国的世纪”，这是一句在20世纪末被世界.上很多国家和国际经济学专家所谈论的热门话题。随着我国改革开放程度的不断深入和经济的持续高速发展，大、中、小企业如雨后春笋般的在中国大地上崛起，为了适应21世纪信息时代的需要，相应的企业运做也显得尤其重要。好的企业管理必将带好的效益，尤其是信息化的今天更显其重要性。所以很多信息化的管理方式被人们开发出来。“会议室管理系统"就是其中之一。

会议室是每个企业都要面临的一个管理问题，是一个单位进行集体决策、讨论问题、调查研究、总结表彰等工作的重要场所。怎样做好会议室的管理工作，让有限的会议室资源在组织运行中发挥出最大的效用，是一个企业管理者应该慎重思考的问题。然而，我国许多大中型企业手工化管理会议室，各楼层的会议室空闲，预定情况不能及时得知。所以为了帮助企业提高效率，节省会议组织者的时间，本系统的开发是必不可少的。

一个会议的开始与结束，从主题，会议人员，会议时间，决策方式其实都相当的重要，管理者一天要面对大大小小数十个会议，无论年度会议，月度会议，都是关系到企业内部管理，财务经济与其他重大议题的讨论。会议室管理系统是会议室和共用空间的预定使用和管理系统，开发完善的会议室管理系统，可以帮助企业规范化电子化管理会议室资源提高了会议室的使用率，使企业管理水平上一个台阶。

1. 开发现状

日前我国许多大中型企业于工化管理会议室，各楼层的会议室空闲，预定情况不能

及时得知。目前国内研究现状，在会议室安全性和信息更新化方面存在有一定的不足，

也因此无法完全满足用户的需求。为了进步规范会议室的使用，预定管理，避免资源冲突的冲突。用户只需通过互联网即可随时了解每个会议室的当前状态和预定情况。提高会议室的使用率节省会议组织者的时间。

随着我国市场经济的蓬勃发展，信息时代的跨步转变和信息技术的迅猛发展都为管理系统的诞生和发展提供了有利的条件。本系统在设计方面吸取了前人的经验，在提供应有信息的同时还为企业的经营带来了相当大的方便和便利。

1. 主要工作及论文结构

本文的主要工作是研究如何将计算机和信息管理进行有机结合，从而利用SSM框架以及MySQL数据库技术中实现了系统的功能模块，切实的开发出一套贴近公司会议管理系统的实际，有效管理会议室信息的系统。

论文结构如下：

第一章绪论：主要对公司会议管理系统的开发背景,研究现状，目的,及意义进行了分析。

第二章开发技术及软件：主要把系统开发工具进行介绍，另外讲解开发系统所用到的一些特殊功能技术。

第三章系统分析：主要是对公司会议管理系统进行需求分析，以及对其数据流程与功能进行分析。

第四章系统设计：主要根据系统需求对系统的设计进行介绍，以及对数据的开发与功能模块设计的过程。

第五章系统实现：本章主要结合系统界面截图，介绍了系统各个功能实现的结果。

第六章系统测试：本章系统进行功能模块的测试，撰写测试用例，确保系统各大功能准确无误。

第七章总结与展望：对整个论文的研究内容进行总结，概括整个论文的特点，指出不足之处，为下步深究指明方向。

相关技术介绍
1. 开发技术

本系统前端部分基于MVVM模式进行开发，采用B/S模式，后端部分基于Java的ssm框架进行开发。

前端部分：前端框架采用了比较流行的渐进式JavaScript框架Vue.js。使用Vue-Router和Vuex实现动态路由和全局状态管理,Ajax实现前后端通信，Element UI组件库使页面快速成型，项目前端通过栅格布局实现响应式，可适应PC端、平板端、手机端等不同屏幕大小尺寸的完美布局展示。

后端部分：采用ssm作为开发框架，同时集成MyBatis、Redis等相关技术

1. MVVM模式

MVVM是Model-View-ViewModel的简写。它本质上就是MVC 的改进版。MVVM 就是将其中的View 的状态和行为抽象化，让我们将视图 UI 和业务逻辑分开。当然这些事 ViewModel 已经帮我们做了，它可以取出 Model 的数据同时帮忙处理 View 中由于需要展示内容而涉及的业务逻辑。微软的WPF带来了新的技术体验，如Silverlight、音频、视频、3D、动画……，这导致了软件UI层更加细节化、可定制化。同时，在技术层面，WPF也带来了诸如Binding、Dependency Property、Routed Events、Command、DataTemplate、ControlTemplate等新特性。MVVM（Model-View-ViewModel）框架的由来便是MVP（Model-View-Presenter）模式与WPF结合的应用方式时发展演变过来的一种新型架构框架。它立足于原有MVP框架并且把WPF的新特性糅合进去，以应对客户日益复杂的需求变化。

1. SQLserver数据库

科技的进步，给日常带来许多便利：宿舍的投影器用到了虚拟成像技术，数码相机用到了光电检测技术，比如超市货物进出库的记录需要一个信息仓库。这个信息仓库就是数据库，而这次的学生后勤保障系统也需要这项技术的支持，SQlserver数据库的优点如下：

(1)高性能设计,可充分利用WindowsNT的优势。

(2)系统管理先进,支持Windows图形化管理具,支持本地和远程的系统管理和配置。

(3)强壮的事务处理功能，采各种方法保证数据的完整性。

(4)支持对称多处理器结构、存储过程、ODBC, 犋有自主的SQL语言。SQL Serverl以其内置的数据复制功能、强大的管理工具与Internet的紧密集成和开放的系统结构为广大的用户、开发人员和系统集成商提供了一个出众的数据库平台。

1. B/S结构

B/S（Browser/Server）比前身架构更为省事的架构。它借助Web server完成数据的传递交流。只需要下载浏览器作为客户端，那么工作就达到“瘦身”效果，不需要考虑不停装软件的问题。

1. SSM框架

SSM即SpringMVVM+Spring+MySQL，这三个框架有各自最独有的优势，那么将它们组合在一起能够碰撞出很强的火花。设计者在不需消耗大量功夫，能做出Web应用程序，而且这个程序还具有层次清晰、升级更新操作不影响正常使用的、允许多次使用的特点。这个复合框架形成一个有着结构完整、功能强大和结构良好的体系：SpringMVVM使各板块分离，Spring使开发更灵活方便，让开发者直接对对象进行操纵，各层次分工明细，并实现各个层次间的解耦，让代码更加的灵活精简。这个框架使程序员能够规避在开发时期避免个别错误导致整体被破坏，也能在后期应对客户对产品提出的新需求。

1. ssm框架各层关系：

DAO层、Service层这两个层次都可以单独开发，互相的耦合度很低，完全可以独立进行，这样的一种模式在开发大项目的过程中尤其有优势。

Controller，View层因为耦合度比较高，因而要结合在一起开发，但是也可以看作一个整体独立于前两个层进行开发。这样，在层与层之前只需要知道接口的定义，调用接口即可完成所需要的逻辑单元应用，一切显得非常清晰简单。

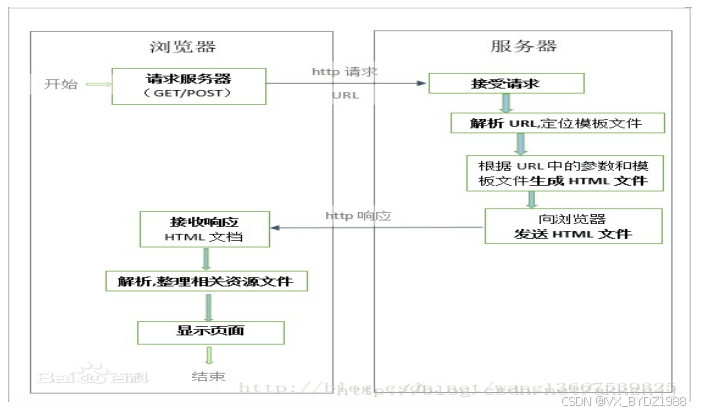

1. B/S体系工作原理：

B/S架构采取浏览器请求，服务器响应的工作模式。

用户可以通过浏览器去访问Internet上由Web服务器产生的文本、数据、图片、动画、视频点播和声音等信息；

而每一个Web服务器又可以通过各种方式与数据库服务器连接，大量的数据实际存放在数据库服务器中；

从Web服务器上下载程序到本地来执行，在下载过程中若遇到与数据库有关的指令，由Web服务器交给数据库服务器来解释执行，并返回给Web服务器，Web服务器又返回给用户。在这种结构中，将许许多多的网连接到一块，形成一个巨大的网，即全球网。而各个企业可以在此结构的基础上建立自己的Internet。

在 B/S 模式中，用户是通过浏览器针对许多分布于网络上的服务器进行请求访问的，浏览器的请求通过服务器进行处理，并将处理结果以及相应的信息返回给浏览器，其他的数据加工、请求全部都是由Web Server完成的。通过该框架结构以及植入于操作系统内部的浏览器，该结构已经成为了当今软件应用的主流结构模式。

1. JavaScript 运行模式：

JavaScript是一种属于网络的高级脚本语言,已经被广泛用于Web应用开发,常用来为网页添加各式各样的动态功能,为用户提供更流畅美观的浏览效果。通常JavaScript脚本是通过嵌入在HTML中来实现自身的功能的。

是一种解释性脚本语言（代码不进行预编译）。

主要用来向HTML（标准通用标记语言下的一个应用）页面添加交互行为。

可以直接嵌入HTML页面，但写成单独的js文件有利于结构和行为的分离。

跨平台特性，在绝大多数浏览器的支持下，可以在多种平台下运行（如Windows、Linux、Mac、Android、iOS等）。

JavaScript脚本语言同其他语言一样，有它自身的基本数据类型，表达式和算术运算符及程序的基本程序框架。JavaScript提供了四种基本的数据类型和两种特殊数据类型用来处理数据和文字。而变量提供存放信息的地方，表达式则可以完成较复杂的信息处理。

系统分析
1. 可行性分析

开发任何一个系统，都要对其可行性进行分析，对其时间和资源上的限制进行考虑，这样可以减少系统开发的风险。同时，分析之后不仅能够合理的运用人力，还能在各方面资源的消耗上得到节省。下面就对技术、经济和社会三个方面来介绍。

1. 1. 技术可行性

技术可行性主要考虑当前项目所用的技术是否能够符合，在设备上是否能够满足，及各种辅助工具是否提供帮助。本系统用的是java开发语言，调试相对简单，当前的计算机硬件配置也完全能满足开发的需求，因此在技术上是绝对可行的。软件方面：由于软件的开发平台成熟可行,它们速度快、容量大、可靠性能高、价格低，完全能满足系统的需求。采用java编程语言，已无技术上的问题。

1. 1. 经济可行性

系统所采用的SSM框架开发和MySQL后端数据库均为免费开发工具。故开发成本主要集中在后期的推广及系统维护上。相对于成本较高的C/S模式，也是选用了成本较低的B/S模式，所以经济上几乎没任何问题。

1. 1. 社会可行性

本系统是自行开发的系统，以方便高效管理停车场为出发点，是具有实际意义的系统，开发的环境软件和用到的数据库也都是开源代码，不存在侵权等问题，所以在社会方面也是可行的。

1. 系统功能需求

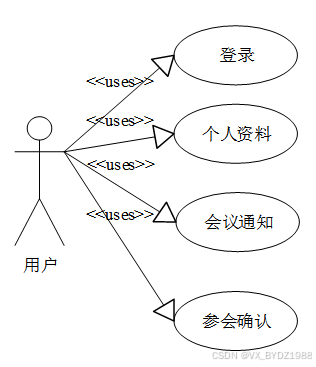

用户用例图如下所示。

图3-1 用户用例图

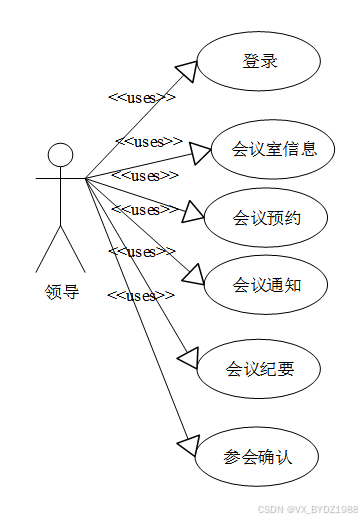

领导用例图如下所示。

图3-2 领导用例图

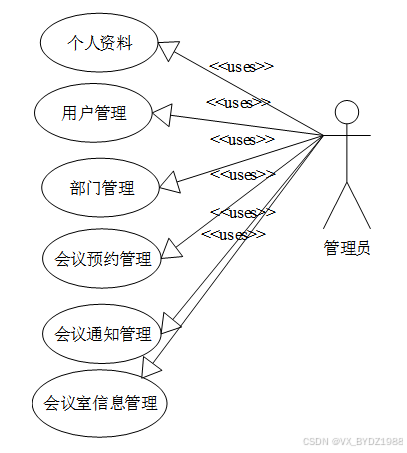

管理员用例图如下所示。

图3-3 管理员用例图

1. 系统性能需求

评判一个系统好坏的一项重要指标就是性能，下面是对此系统的一些性能进行阐述。

1.系统的安全性和稳定性: 公司会议管理系统在管理权限上有着严格的控制，即想登录此平台进行操作，则必须要有操作权限，没有权限的用户是不可能登录平台查看任何的信息和数据，从而确保了系统的安全性。

2.数据的完整性和准确性：第一个是各项记录信息的完整性，信息记录的内容可以为空；第二个是各项信息数据之间相互联系的准确性；第三个是数据在不同记录信息的一致性

3．用户操作系统简单方便

在系统开发中按照“简单易用”的原则，能够使用户对系统的使用一目了然，既能保证用户使用，同时又能保证维护人员方便维护。

1. 数据流程分析

在分析了系统的业务流程之后，就要分析系统的数据流，为后面设计系统的数据库做好基础。这里主要利用数据流程图来说明数据流程。数据流程图是一个图示工具，容易理解，容易在开发和用户方之间进行交流，以及在开发组织内部交流。因此数据流程图作为一种模型工具已经广泛使用在软件工程的实践中。

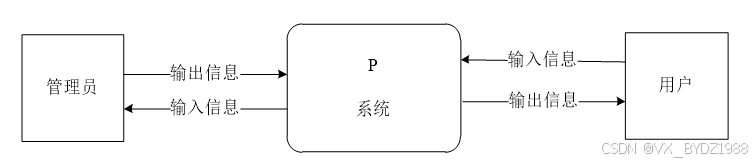

系统的顶层数据流图如下图所示。

图3-2系统数据流图（顶层）

根据系统的业务流程，用户浏览所使用到的数据归纳为输出信息。而用户提交的数据则作为系统的输入数据。相应的，根据系统管理员业务流程，管理员对系统内容的添加、更新和删除等所操作的数据定义为输入信息。

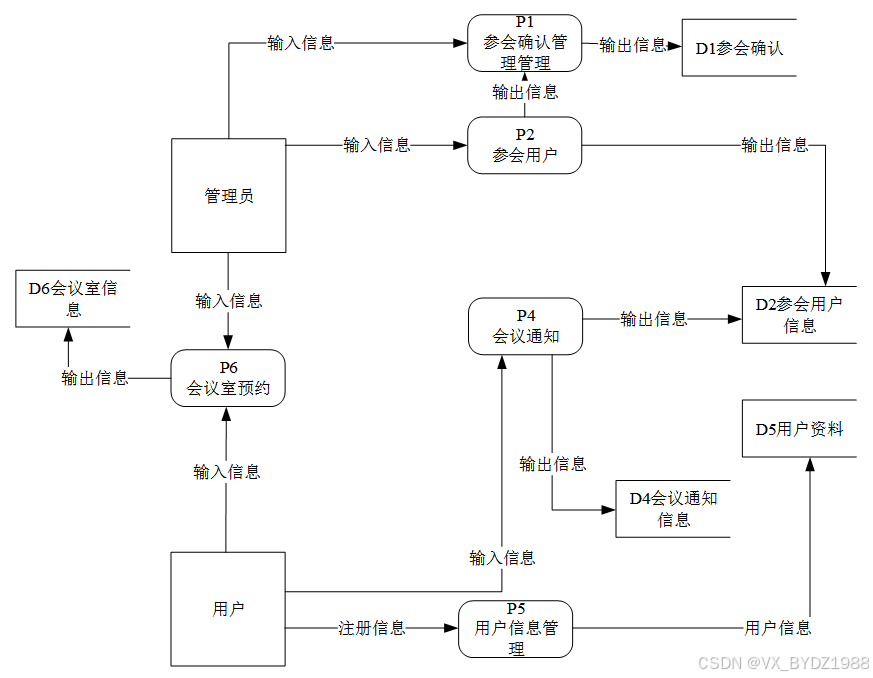

系统的底层数据流图如下图所示。

图3-3系统数据流图（底层）

系统设计
1. 系统架构设计

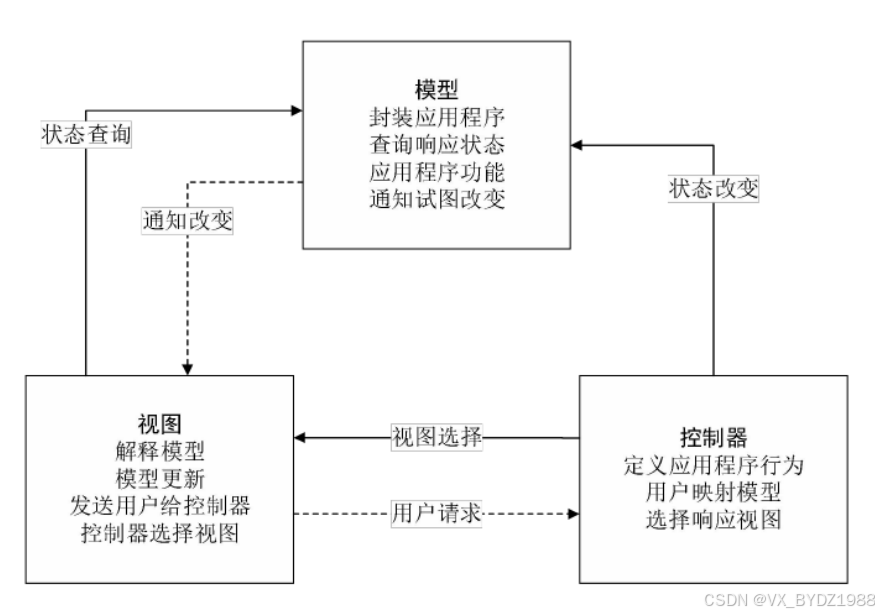

MVVM 就是将其中的View 的状态和行为抽象化，让我们将视图 UI 和业务逻辑分开。当然这些事 ViewModel 已经帮我们做了，它可以取出 Model 的数据同时帮忙处理 View 中由于需要展示内容而涉及的业务逻辑。它强制性的把应用程序的输入、输出和处理全部分开，将其分为三个核心部分，这三个部分分别有不同的功能。

图4-1系统架构图

视图层视图是指被用户所看到的并且能够与之进行交互的界面。视图可以向用户展示相关的数据，并接收用户输入的数据，但对用户数据不进行任何实际业务操作处理。

模型层通过控制层来处理视图层传递的数据，同一个模型可以给不同的视图提供数据，也可以被不同的视图重复使用。由于 Model 的主要内容是数据、方法和行为，其也是 MVVM中逻辑最为复杂，代码量最多的部分，其中包含了许多应用中需要用到的业务逻辑，因此模型层的开发也变得尤为重要，后期一般不会对模型层进行大规模改动，也是 MVVM 中最稳定的部分。

控制层主要负责视图层和模型层之间的数据传输和处理请求操作。当用户通过视图发送数据和请求时，控制层可以接收请求和数据并决定调用哪些模型、通过模型的哪些操作来处理数据和请求，处理完成后，控制层再将数据返回给相应的视图。

1. 总体结构设计

根据对系统的功能进行分析可以总结公司会议管理系统的具体功能模块包括下面的几个主要的功能模块：该系统主要从两大模块进行设计的，首先就是用户参与操作需要的模块，此外还需要有管理员用到的模块，两者之间不是互相独立的，他们之间有着密切的联系，同数据库表中的数据连接起来进行操作。每个模块访问相同的数据库，但访问的表不同。系统的各个功能模块是根据所收集的资料研究得到的。在以上分析功能的基础上，系统模块分为多个模块。用户含有的功能有注册，登录，信息搜索，首页、用户管理（管理员、普通用户、领导）更多管理（会议室信息、会议预约信息、停车记录、部门管理）管理等功能。

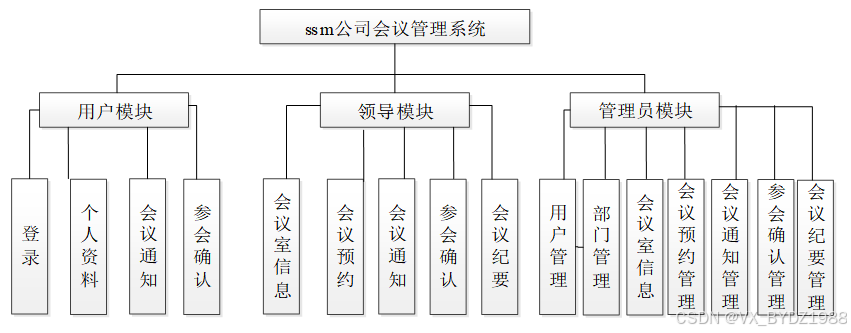

系统的功能结构图如下图所示。

图4-2系统功能结构图

1. 功能模块设计
  1. 用户模块

用户模块主要实现用户的注册、登录、首页等功能。

用户注册：用户通过账号注册得到用户名和密码。

个人资料：修改个人信息，修改密码。
会议通知：查看领导发布的会议通知信息，选择需要参加的会议选择是否参加。
参会确认：查看已参加的会议信息，可以查看员工参会统计图。

领导

会议室信息：可以查看和查询所有的会议室信息。
会议预约：点击预约会议室，录入时间，查看管理员的审核信息。
会议通知：发布会议通知信息，上传会议文件，视频，编辑会议整理等功能。
参会确认：查看已参会的员工信息等。

1. 1. 管理员模块

管理员模块是本系统重要开发部分，它的使用对象是系统管理员，在进入管理员模块前，需要输入正确的用户姓名、密码和验证码，才能进入管理员模块。界面右上方有退出系统按钮，点击可退出管理员模块界面。

个人资料：修改个人信息，修改密码。
用户管理：管理领导，普通用户信息资料，可以删除添加修改等功能。
部门管理：管理员可以添加部门名称，部门人数，负责人等功能。
会议室信息：管理员可以新增，删除，修改会议室信息，会议室名称，容纳人数，已预约时间等功能。
会议预约管理：提交会议室预约的审核状态。
会议通知管理：管理会议预约时间等功能。
参会确认管理：查看会议地点，时间，发起人，部门等信息。

1. 数据库设计
  1. 概念设计

E-R图一般是由实体、实体的属性与联系三个要素组成的。在规划系统中所使用的数据库实体对象及实体E-R图，则需要通过对系统的需求分析、业务流程设计和系统功能结构来确定的。

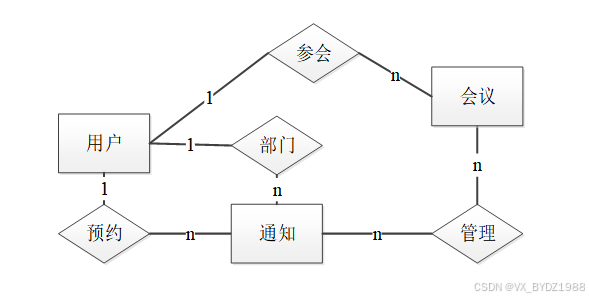

总体ER图如下图所示。

图4-3总体ER图

1. 1. 逻辑设计

将实体属性模型转换为关系数据库应该遵循以下几个原则：

1.一个实体转换后要对应一个关系。

2.所有的主键必须要定义为非空（not null）。

3.针对二元联系也应该按照一对多、弱对实、一对一和多对多等联系来定义外键。

得到数据库的关系后，设计如下表结构。

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表conference_room_information (会议室信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	conference_room_information_id	int	10	0	N	Y		会议室信息ID
2	room_no	varchar	64	0	Y	N		会议室编号
3	conference_room_name	varchar	64	0	Y	N		会议室名称
4	capacity	int	10	0	Y	N	0	容纳人数
5	conference_room_equipment	varchar	64	0	Y	N		会议室设备
6	scheduled_time	text	65535	0	Y	N		已预约时间
7	recommend	int	10	0	N	N	0	智能推荐
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表confirmation_of_participation (参会确认)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	confirmation_of_participation_id	int	10	0	N	Y		参会确认ID
2	meeting_name	varchar	64	0	Y	N		会议名称
3	meeting_time	varchar	64	0	Y	N		会议时间
4	sponsor	int	10	0	Y	N	0	发起人
5	department_name	varchar	64	0	Y	N		部门名称
6	place_of_meeting	varchar	64	0	Y	N		会议地点
7	user	int	10	0	Y	N	0	用户
8	full_name	varchar	64	0	Y	N		姓名
9	whether_to_participate	varchar	64	0	Y	N		是否参加
10	remarks	text	65535	0	Y	N		备注
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表department_management (部门管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	department_management_id	int	10	0	N	Y		部门管理ID
2	department_name	varchar	64	0	Y	N		部门名称
3	number_of_departments	int	10	0	Y	N	0	部门人数
4	person_in_charge	varchar	64	0	Y	N		负责人
5	contact_number	varchar	64	0	Y	N		联系电话
6	recommend	int	10	0	N	N	0	智能推荐
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表lead_user (领导用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	lead_user_id	int	10	0	N	Y		领导用户ID
2	leaders_name	varchar	64	0	Y	N		领导姓名
3	department_name	varchar	64	0	Y	N		部门名称
4	post	varchar	64	0	Y	N		职务
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	recommend	int	10	0	N	N	0	智能推荐
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表meeting_minutes (会议纪要)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	meeting_minutes_id	int	10	0	N	Y		会议纪要ID
2	meeting_name	varchar	64	0	Y	N		会议名称
3	meeting_time	varchar	64	0	Y	N		会议时间
4	place_of_meeting	varchar	64	0	Y	N		会议地点
5	participants	varchar	64	0	Y	N		参会人员
6	sponsor	int	10	0	Y	N	0	发起人
7	department_name	varchar	64	0	Y	N		部门名称
8	conference_documents	varchar	255	0	Y	N		会议文件
9	conference_video	varchar	255	0	Y	N		会议视频
10	meeting_arrangement	longtext	2147483647	0	Y	N		会议整理
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表meeting_notice (会议通知)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	meeting_notice_id	int	10	0	N	Y		会议通知ID
2	meeting_name	varchar	64	0	Y	N		会议名称
3	meeting_time	varchar	64	0	Y	N		会议时间
4	place_of_meeting	varchar	64	0	Y	N		会议地点
5	participants	varchar	64	0	Y	N		参会人员
6	sponsor	int	10	0	Y	N	0	发起人
7	department_name	varchar	64	0	Y	N		部门名称
8	meeting_matters	text	65535	0	Y	N		会议事项
9	recommend	int	10	0	N	N	0	智能推荐
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表meeting_reservation (会议预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	meeting_reservation_id	int	10	0	N	Y		会议预约ID
2	room_no	varchar	64	0	Y	N		会议室编号
3	conference_room_name	varchar	64	0	Y	N		会议室名称
4	meeting_name	varchar	64	0	Y	N		会议名称
5	sponsor	int	10	0	Y	N	0	发起人
6	department_name	varchar	64	0	Y	N		部门名称
7	meeting_time	datetime	19	0	Y	N		会议时间
8	participants	text	65535	0	Y	N		参会人员
9	reason_for_meeting	text	65535	0	Y	N		会议原因
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	recommend	int	10	0	N	N	0	智能推荐
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

系统实现
1. 数据库连接模块的实现

从web系统查询数据的根本的查询步骤：

Step1: 进行检查并且过滤来自用户的系统数据；

Step2: 成立起一个合适的数据库进行连接；

Step3: 进行查询系统数据库；

Step4: 获得查询的结构；

Step5: 把查询的结果展示给用户。

Step6: 数据库连接断开，释放资源。

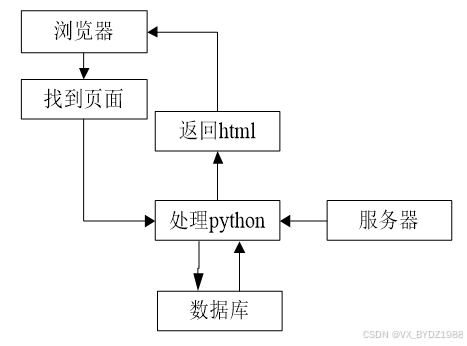

数据库连接原理如下图所示。

图5-1数据库连接原理

1. 登录模块的实现

为确保系统安全性，系统操作员只有在登录界面输入正确的用户名、密码、权限以及验证码，单击“登录”按钮后才能够进入本系统的主界面。

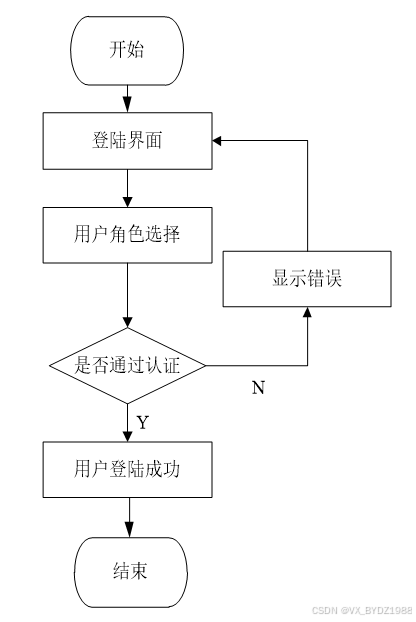

用户登录流程图如下所示。

图5-2用户登录流程图

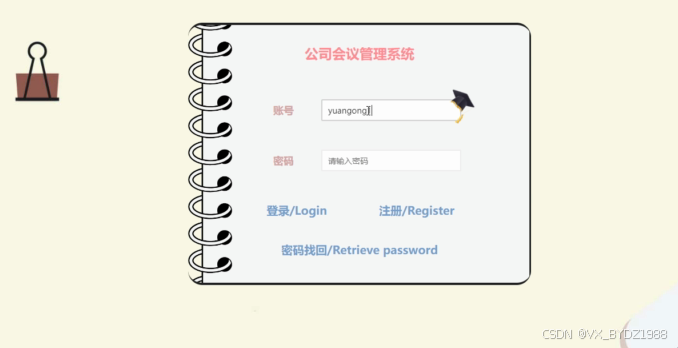

登录界面如下图所示。

图5-3登录界面

用户登录的逻辑代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

1. 用户模块的实现
  1. 注册模块的实现

用户输入用户名、密码、电话、姓名等必填信息后，点击注册按钮完成用户的注册。

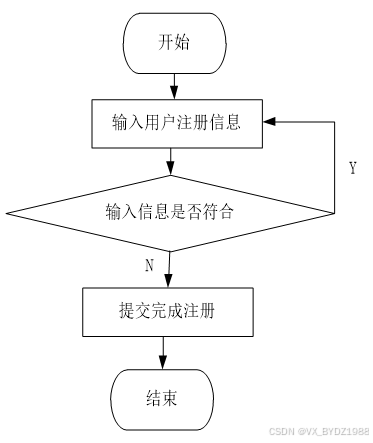

用户注册流程图如下所示。

图5-4用户注册流程图

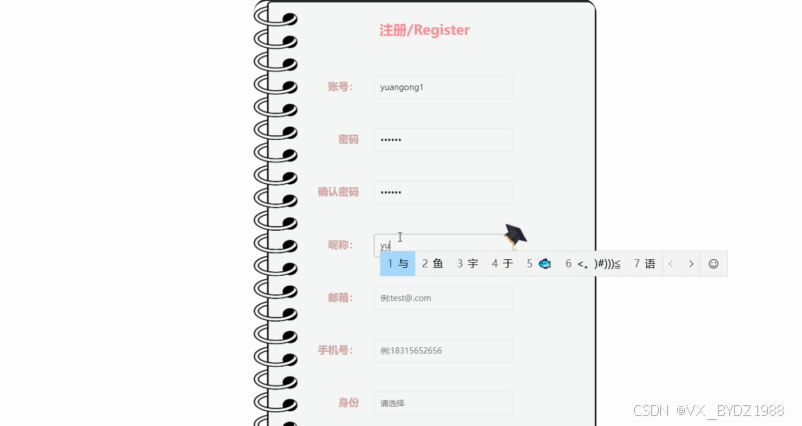

用户注册界面如下图所示。

图5-5用户注册界面

用户注册逻辑代码如下：

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

query.put("username",user.getUsername());

List list = service.select(query, new HashMap<>()).getResultList();

if (list.size()>0){

return error(30000, "用户已存在");

}

user.setUserId(null);

user.setPassword(service.encryption(user.getPassword()));

service.save(user);

return success(1);

}

/**

* 用户ID：[0,8388607]用户获取其他与用户相关的数据

@Id

@GeneratedValue(strategy = GenerationType.IDENTITY)

@Column(name = "user_id")

private Integer userId;

/**

* 账户状态：[0,10](1可用|2异常|3已冻结|4已注销)

@Basic

@Column(name = "state")

private Integer state;

/**

* 所在用户组：[0,32767]决定用户身份和权限

@Basic

@Column(name = "user_group")

private String userGroup;

/**

* 上次登录时间：

@Basic

@Column(name = "login_time")

private Timestamp loginTime;

/**

* 手机号码：[0,11]用户的手机号码，用于找回密码时或登录时

@Basic

@Column(name = "phone")

private String phone;

/**

* 手机认证：[0,1](0未认证|1审核中|2已认证)

@Basic

@Column(name = "phone_state")

private Integer phoneState;

/**

* 用户名：[0,16]用户登录时所用的账户名称

@Basic

@Column(name = "username")

private String username;

/**

* 昵称：[0,16]

@Basic

@Column(name = "nickname")

private String nickname;

/**

* 密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成

@Basic

@Column(name = "password")

private String password;

/**

* 邮箱：[0,64]用户的邮箱，用于找回密码时或登录时

@Basic

@Column(name = "email")

private String email;

/**

* 邮箱认证：[0,1](0未认证|1审核中|2已认证)

@Basic

@Column(name = "email_state")

private Integer emailState;

/**

* 头像地址：[0,255]

@Basic

@Column(name = "avatar")

private String avatar;

/**

* 创建时间：

@Basic

@Column(name = "create_time")

@JsonFormat(pattern = "yyyy-MM-dd HH:mm:ss")

private Timestamp createTime;

@Basic

@Transient

private String code;

}

1. 1. 会议室信息模块的实现

用户点击某个会议室进入会议室详细页，点击会议预约信息按钮进入会议室信息填写页，提交会议室预约内容。

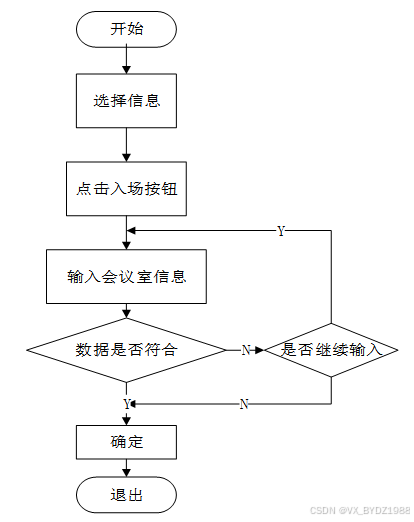

会议室信息流程图如下所示。

图5-6会议室信息流程图

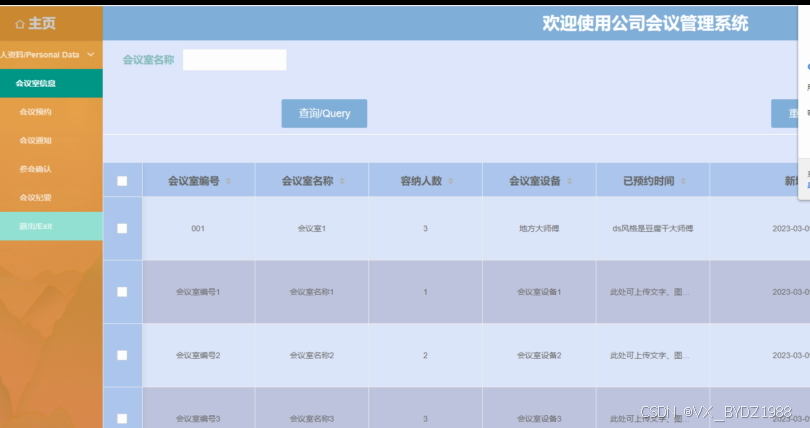

会议室信息界面如图所示。

图5-7会议室信息界面

会议室信息的逻辑代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

@Transactional

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

public Map<String,Object> readBody(BufferedReader reader){

BufferedReader br = null;

StringBuilder sb = new StringBuilder("");

try{

br = reader;

String str;

while ((str = br.readLine()) != null){

sb.append(str);

}

br.close();

String json = sb.toString();

return JSONObject.parseObject(json, Map.class);

}catch (IOException e){

e.printStackTrace();

}finally{

if (null != br){

try{

br.close();

}catch (IOException e){

e.printStackTrace();

}

return null;

}

public void insert(Map<String,Object> body){

StringBuffer sql = new StringBuffer("INSERT INTO ");

sql.append("`").append(table).append("`").append(" (");

for (Map.Entry<String,Object> entry:body.entrySet()){

sql.append("`"+humpToLine(entry.getKey())+"`").append(",");

}

sql.deleteCharAt(sql.length()-1);

sql.append(") VALUES (");

for (Map.Entry<String,Object> entry:body.entrySet()){

Object value = entry.getValue();

if (value instanceof String){

sql.append("'").append(entry.getValue()).append("'").append(",");

}else {

sql.append(entry.getValue()).append(",");

}

sql.deleteCharAt(sql.length() - 1);

sql.append(")");

log.info("[{}] - 插入操作：{}",table,sql);

Query query = runCountSql(sql.toString());

query.executeUpdate();

}

5.3.4参会确认模块的实现

用户点击参会确认进入会议通知详细页，点击参会确认按钮进入参会确认信息填写页，提交参会确认内容。

参会确认界面如下图所示。

图5-8参会确认界面

1. 管理员模块的实现
  1. 用户管理模块的实现

系统用户管理主要是对新用户的添加和旧用户的删除。新用户的添加主要是指添加用户名称并确定其密码；旧用户的删除也是从下拉菜单中找到对应的用户名称将其删除。不论是新用户添加还是旧用户的删除，这个权限只有管理员具有。

用户管理流程图如下所示。

图5-9用户管理流程图

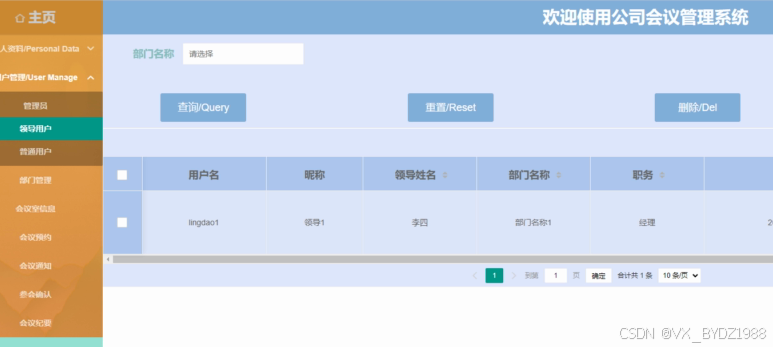

用户管理界面如下图所示。

图5-10用户管理界面

1. 1. 密码修改模块的实现

密码修改是对当前登录用户的密码进行修改，在管理员登录页面后右上方也能进行密码修改。

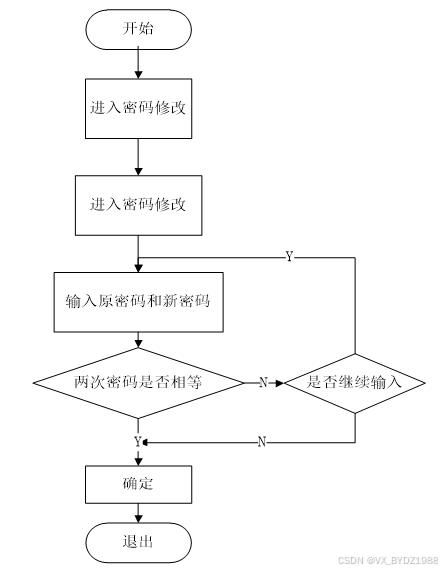

密码修改流程图如下所示。

图5-11密码修改流程图

1. 1. 会议室预约管理模块的实现

管理员可以通过查询会议预约的基本信息来查询会议预约时间，查询会议预约是通过ajax技术来进行查询的，需要传递通知会议预约的信息参数然后在返回到该页面中，管理员可提交审核状态。

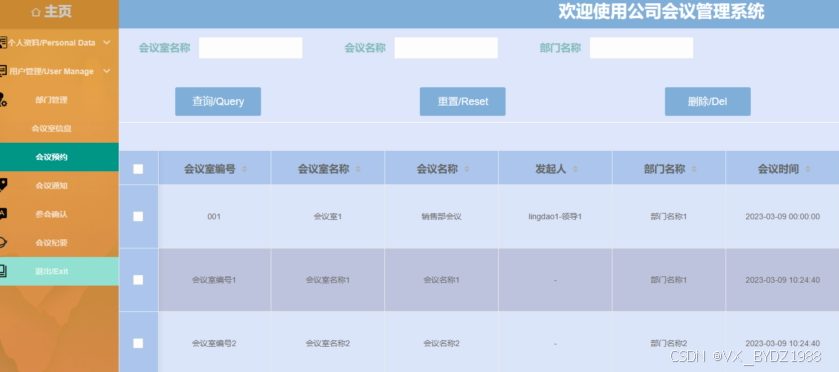

会议预约管理界面如下图所示。

图5-12会议预约管理展示界面

会议预约管理的逻辑代码如下：

@RequestMapping("/get_list")

public Map<String, Object> getList(HttpServletRequest request) {

Map<String, Object> map = service.selectToPage(service.readQuery(request), service.readConfig(request));

return success(map);

}

1. 1. 会议室通知管理模块的实现

管理员可以通过查询会议通知管理的信息来查询发起人，参会人，查询会议通知是通过ajax技术来进行查询的，需要传递会议通知的信息参数然后在返回到该页面中。

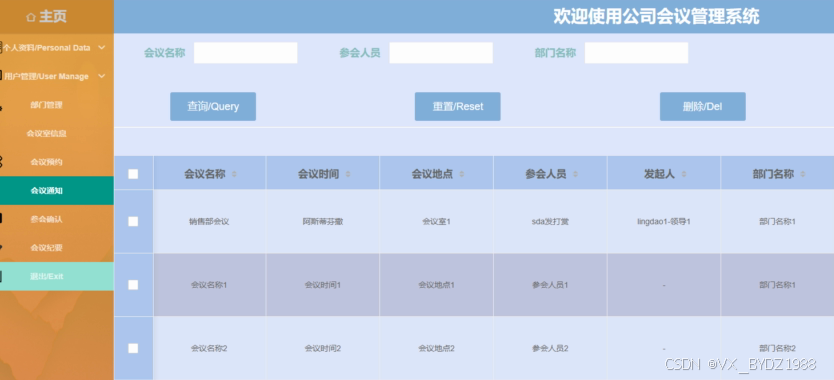

会议通知管理界面如下图所示。

图5-13会议通知管理管理界面

会议通知管理的逻辑代码如下：

@RestController

@RequestMapping("auth")

public class AuthController extends BaseController<Auth, AuthService> {

/**

* 服务对象

@Autowired

public AuthController(AuthService service) {

setService(service);

}

系统测试
1. 测试概述

软件测试是软件开发完成后必须经过的一道程序，它在软件开发过程中地位十分重要，需要由专业的测试工程师来对软件进行各方面的测试，大到功能模块测试，小到代码的单元测试，这对测试工程师来说需要有足够的耐心和专业的测试方案，软件测试归根结底就是对软件的结构和功能的综合测评，需要做到结构稳定和功能正确，二者兼顾。软件测试也叫寻找系统bug的过程，世界上没有完美无缺、不存在bug的软件，只能将软件的bug降到最低最小，来追求极致。

1. 测试目标

系统测试是用于检查软件的质量、性能、可靠性等是否符合用户需求。一套严谨的、规范的、完善的测试过程将大大提高软件的质量、可信度、可靠性，降低软件的出错率，降低用户风险系数。通过在计算机上对系统进行测试试验并从中发现此系统中存在的问题和错误然后加以修改，使之更加符合用户需求。

1.测试的目的是通过测试来发现程序在执行过程中的错误的过程。

2.好的测试方案是可以检验出还未被发现的错误的方案。

3.好的测试是发现了到目前为止还未被发现的错误的测试。

4.该系统能够完成车位信息、停车场信息、入场信息、离场信息、通知公告等功能，做到所开发的系统操作简单，尽量使系统操作不受用户对电脑知识水平的限制。

1. 功能测试

下表是系统登录功能测试用例，检测了用户名和密码的不同的输入情况，观察系统的响应情况。得出该功能达到了设计目标。

表6-1 系统登录功能测试用例

功能描述	用于系统登录
测试目的	检测登录时的合法性检查
测试数据以及操作	预期结果	实际结果
输入的用户名和密码带有非法字符	提示用户名或者密码错误	与预期结果一致
输入的用户名或者密码为空	提示用户名或者密码错误	与预期结果一致
输入的用户名和密码不存在	提示用户名或者密码错误	与预期结果一致
输入正确的用户名和密码	登录成功	与预期结果一致

下表是注册功能测试用例，检测了各种数据的输入情况，观察系统的响应情况。得出该功能达到了设计目标。

表6-2 注册功能测试用例

功能描述	用于用户注册
测试目的	检测用户注册时的合法性检查
测试数据以及操作	预期结果	实际结果
输入的手机号不合法	提示请输入正确的手机号码	与预期结果一致
输入的字段为空	提示必填项不能为空	与预期结果一致
输入的密码少于6位	提示密码必须为6-12位	与预期结果一致
输入的密码大于12位	提示密码必须为6-12位	与预期结果一致

下表是车位信息管理功能的测试用例，检测了车位信息管理中对车位信息信息的增加，删除，修改，查询操作是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。

前置条件；管理员登录系统。

表6-3 会议室信息管理的测试用例

功能描述	用于会议室信息管理
测试目的	检测会议室信息时的各种操作的运行情况
测试数据以及操作	预期结果	实际结果
点击添加会议室信息，必填项合法输入，点击保存	提示添加成功	与预期结果一致
点击添会议室信息，必填项输入不合法，点击保存	提示必填项不能为空	与预期结果一致
点击修改会议室信息，必填项修改为空，点击保存	提示必填项不能为空	与预期结果一致
点击修改会议室信息，必填项输入不合法，点击保存	提示必填项不能为空	与预期结果一致
点击删除会议室信息，选择车位信息删除	提示删除成功	与预期结果一致
点击搜索会议室信息，输入存在的车位信息名	查找出会议室信息	与预期结果一致
点击搜索会议室信息，输入不存在的车位信息名	不显示会议室信息	与预期结果一致

1. 测试结果

经过对此系统的测试，得出该系统足以满足用户日常需求，在功能项目和操作等方面也能满足操作员对于其他用户的管理。但是，还有很多功能有待添加，这个系统仅能满足大部分的需求，还需要对此系统的功能更进一步的完善，这样使用起来才能更加的完美。

总结与展望

本研究针对公司会议管理系统地需求建模，数据建模及过程建模分析设计并实现公司会议管理系统的过程。给出系统应用架构并分析优劣势，通过功能分解图，系统组件图描述功能需求。设计建立了数据库，给出系统关键数据结构的定义。通过类关系图描述组件间的协作关系，给出各个类的定义方法。通过描述每一个类的字段，属性及方法实现公司会议管理系统的前后端代码。最终给出系统集成整合方法，完成公司会议管理系统地设计与实现。

本人在这个项目的实现中，不光明白了前端开发和后台在整个系统中起到了什么作用，因为前后台的连接，用户可以对系统进行操作，可以在输入自己的相关信息后，通过后台加工，完成对数据库的查找、修改、添加，而理解了这些关系与实现的方法后。再去完善整个系统的功能就更加清晰与简单了。此次的项目它涉及了前台与后台系统的搭建，在学校所学的知识基础上，此次的项目，让我对于一个系统的前端开发，以及后台的作用都有了一个更深切的认知。

参考文献

[1]赵静.基于SSM+VUE框架的企业合规管理系统[J].数字通信世界,2022(11):17-19.

[2]唐小玲.基于SSM框架的资质管理系统开发解析[J].科学技术创新,2022(26):80-83.

[3]王露秋,刘志邦,吴佳伟,纪福海.基于SSM框架的在线排班系统与开发[J].网络安全技术与应用,2022(07):43-44.

[4]杨敏,徐万明,田新宇,李凌霄.基于Spring Boot框架和Android的会议管理系统设计与实现[J].信息与电脑(理论版),2022,34(12):94-96.

[5]郑永涛,孔维宾,陈俭朝,杨晓芳,张红艳.基于微信小程序的高校办公室管理系统设计与实现[J].软件,2022,43(06):35-39.

[6]王春丽.基于SSM框架的会议管理信息系统设计与实现[J].电脑编程技巧与维护,2022(03):83-85.

[7]焦阳明皓. 基于B/S架构的小型化视频会议系统的设计[D].哈尔滨工程大学,2021.

[8]程刚, 兰州大学会议室管理系统. 甘肃省,兰州大学,2020-11-12.

[9]凌静, 格莱特智慧会议室管理系统. 安徽省,安徽格莱特光电科技股份有限公司,2020-10-28.

[10]李晓芬,于志伟,朴红波,罗赛,朱江.企业会议管理系统解决方案研究[J].信息技术与信息化,2019(11):13-15.

[11]曹智. 基于SSM框架的企业人事管理考勤系统的设计与实现[D].电子科技大学,2019.

[12]刘婷.基于J2EE的会议室管理系统的设计与实现[J].电脑知识与技术,2019,15(14):43-44+57.

[13]罗颖. 某公司会议管理信息系统设计与实现[D].电子科技大学,2019.

[14]王沛如. 基于SSM的会议管理系统的设计与实现[D].华中科技大学,2019.

[15]王文洁. 上海新天地商业管理有限公司视频会议管理系统设计与实现[D].东华大学,2019.

致谢

在此论文完成之际，感谢我的指导老师。在指导老师的网页设计课上，当时我学到了很多东西，这对于我实习过程中也打了一定的基础，而且指导老师对于我的设计也提出许多建议，并予以悉心的指导，对于一些细小的问题都耐心的指导我去完善，授予我写论文的心得，时常的鼓励我，另外感谢教导我完善此项目的前端同学，对于这个项目，我是边学习边实现完成的，有许多东西开始并不是很明白，但前端开发的同学非常耐心的引导我去将这个项目完成，在系统的后端开发中，所用到的后台开发技术也时常会给我讲解，助于我更好的将论文完成，在此对帮助到我的同学和一直予以教导的指导老师致以衷心的感谢，祝事业有成。

点赞+收藏+关注 →私信领取本源代码、数据库

关注博主下篇更精彩
一键三连！！！
一键三连！！！
一键三连！！！
感谢一键三连！！！

摘 要

Smart community parking management platform

Abstract

表auth (用户权限管理)

表conference_room_information (会议室信息)

表confirmation_of_participation (参会确认)

表department_management (部门管理)

表lead_user (领导用户)

表meeting_minutes (会议纪要)

表meeting_notice (会议通知)

表meeting_reservation (会议预约)

表user_group (用户组：用于用户前端身份和鉴权)

5.3.4参会确认模块的实现

参考文献

致谢

点赞+收藏+关注 →私信领取本源代码、数据库

猜你喜欢

目录

热门文章

摘要
