毕业设计-微信小程序4s店保养预约系统开发（案例分析）-附源码

摘要

随着我国经济迅速发展，人们对手机的需求越来越大，各种手机软件也都在被广泛应用，但是对于手机进行数据信息管理，对于手机的各种软件也是备受用户的喜爱，微信小程序4s店保养预约系统开发被用户普遍使用，方便用户能够可以随时进行在线查看4s店保养预约系统开发的数据信息管理，特开发了微信小程序4s店保养预约系统开发。

微信小程序4s店保养预约系统开发的设计主要是对系统所要实现的功能进行详细考虑，确定所要实现的功能后进行界面的设计，在这中间还要考虑如何可以更好的将功能及页面进行很好的结合，方便用户可以很容易明了的找到自己所需要的信息，还有系统平台后期的可操作性，通过对信息内容的详细了解进行技术的开发。

微信小程序4s店保养预约系统开发的开发利用现有的成熟技术参考，以源代码为模板，分析功能调整与微信小程序4s店保养预约系统开发管理的实际需求相结合，讨论了基于微信小程序4s店保养预约系统开发管理的使用。

关键词：Java开发语言；springboot框架技术；保养预约系统

Abstract

With the rapid development of China's economy, people's demand for mobile phones is increasing, and various mobile software is also widely used. However, for mobile phone data information management, various software for mobile phones is also popular among users. The WeChat applet 4s store maintenance and appointment system development is widely used by users, making it convenient for users to view online volunteer service management data information management at any time, We have developed a WeChat applet to develop a 4S store maintenance appointment system.

The design of the WeChat applet 4S store maintenance appointment system is mainly to consider in detail the functions to be implemented in the system, determine the functions to be implemented, and then design the interface. In the process, it is also necessary to consider how to better integrate the functions and pages, so that users can easily find the information they need, as well as the operability of the system platform in the later stage, Develop technology through a detailed understanding of the information content.

The development of the WeChat applet 4s store maintenance appointment system utilizes existing mature technology references, uses the source code as a template, analyzes the functional adjustment and combines the actual needs of the WeChat applet 4s store maintenance appointment system development and management, and discusses the use of the WeChat applet 4s store maintenance appointment system development and management.

Key words:Java development language; Spring boot framework technology; Maintenance appointment system

绪论
1. 课题背景

随着网络时代的到来，互联网的优势和普及时刻影响并改变着人们的生活方式。在信息技术迅速发展的今天，计算机技术已经遍及全球，使社会发生了巨大的变革。

为了不受时间和地点的限制，智能手机用户可以通过移动网络访问网站和处理各种业务和互联网，这是一个有效的将应用系统的功能扩展到手机终端的方法。现今各种智能手机层出不穷，各类基于手机平台的软件应运而生，其中，在众多交流软件中，微信备受人们青睐。近年来，微信发展规模越来越大，越来越多的人开始使用微信，目前随着智能手机系统的普及，人人手机上基本都有了微信。

所以，微信推出小程序广告支持公众号关注，而这就意味着小程序跟公众号之间的通道被彻底打通了。本论文基于微信小程序的4s店保养预约系统开发主要牵扯到的程序，数据库与计算机技术等。覆盖知识面大，可以大大的提高系统人员工作效率。

1. 研究现状

随着社会的发展和科学技术的进步，互联网技术越来越受欢迎。网络传播的生活方式逐渐受到广大人民群众的喜爱。越来越多的互联网爱好者开始在互联网上满足他们的基本需求，同时逐渐进入各个用户的生活起居。互联网具有许多优点，例如便利性，速度，高效率和低成本。因此，类似于4s店保养预约系统开发，满足用户工作繁忙的需求，不仅是方便用户随时查看信息的途径，而且还能提高管理效率。

本文首先以基于微信小程序的4s店保养预约系统开发过程的基本问题作为研究对象。在开发系统之前，我们对现有状况进行了详细的调查和分析。最后，我们利用计算机技术开发了一套完整合适的基于微信小程序的4s店保养预约系统开发。该系统的实现主要优势是：该系统主要采用计算机技术开发，它方便快捷；系统可以通过管理员界面查看用户的所有信息管理。

基于微信小程序的4s店保养预约系统开发软件是一款方便、快捷、实用的信息服务查询软件。随着智能网络在全球市场的不断普及以及各种智能平台的使用，系统的开发与人们的日常需求相关，作为中国主流智能的技术开发系统，自然需要这样的软件来满足更多用户的需求和体验。

相关技术介绍
1. B/S架构

B/S架构（浏览器/服务器）是当前应用最为广泛的一种架构，能够使系统的开发变得容易、易操作、易于维护。当你在你的电脑上安装一个数据库和几个非常常见的浏览器时，你就可以使用这个结构。B/S结构可以直接用于 B/S系统，并且 B/S架构可以在实际应用中大大降低了系统的运行维护。在 B/S平台上，各数据库彼此独立，具有很高的安全性。由于 B/S架构可以清晰地观察到系统所处理的业务，使管理者可以及时做出决定，从而避免了企业的亏损。B/S架构的本质特征是集中式管理，用户通过系统产生的数据，将其存入数据库，便于以后的应用，从而达到了各种需要。

B/S模型由一个浏览器、一个网络服务器、一个数据库服务器三个层级构成。数据管理采用了当前大部分现有B/S系统的表现层、应用层和数据层，Web浏览器是为了满足用户的要求而设计的，在数据处理和逻辑过程中使用的中间应用层，从而形成分布式的运行模式。B/S体系结构的逻辑是：在前端完成的处理，将主要的业务逻辑交给后台，而前端只负责少量的请求、渲染等。由于因特网技术的迅速发展，B/S体系结构使得任何时间、任何地点都能访问到该系统。

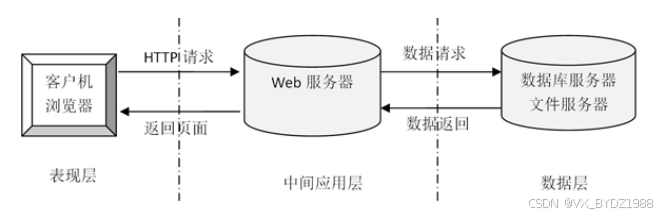

图2-1 B/S模式三层结构图

1. Java技术

JAVA语言是目前软件市场上应用最广泛的语言开发程序。可以在多种平台上运用的，兼容性比较强，适应市面上大多数操作系统，不会出现乱码的现像，其扩展性和维护性都更好，具有分析问题和解决问题的能力，是面向过程的程序设计方便我们编写的代码更强壮。

JAVA相对其它语言来说，比较简单，编译起来更方便一些，安全可靠性高。不完全统计，现在全世界大约有2000多万人在使用它，JAVA既可以镶嵌使用又可以独力的使用。JAVA大致可以分成两个部分，一种部分是JAVA负责的编译，另一种是JAVA负责的运行。JAVA和C++语言很相像，但JAVA在编程时是一种以对象为导向的方式来进行编译的，使得编出来的软件可以单机使用，也可以在互联网上使用，检查出错更为方便。JAVA分布式、体系结构中立的特点也使得其存储更快，编议更简单。面向对象包括四个特点，一是封装，就是说在定义类的时候可以实现一定的功能和属性。二是抽象，属于类的一种，可以把一个具有共同属性的类封装在一个抽象里，便于简单编议。三是继承，顾名思义就是带有前者的特性。还有一个就是多态的特点，可以多种一起运用，表现了它可扩展性好。

1. springboot框架介绍

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

系统分析
1. 可行性分析

可行性分析也是为了分析项目的开发系统是否对开发有价值，以及是否真的需要改进管理系统在信息听写方面的不足。以本项目微信小程序4s店保养预约系统开发的设计目标和实施过程为例，如果开发该系统，希望能很好地解决用户的管理信息问题，并且如果这使微信小程序4s店保养预约系统开发可以发展出最大价值学说，并且还可以变相的解决了用户在一定程度上的问题，那么这个项目的研发系统也就是最有价值有意义的系统。但研发目标又是不是达到了所期望的结果，以及科研任务在实现后的最大效用和价值，它是否等于所有总成本。因此，研发阶段本质上就是研发体系能否真正设计的阶段。

1. 1. 技术可行性

技术可行性是指所确定的科学技术或决策方法中的科学技术均未突破组织掌握或相关人员熟悉的科学技术资源的界限。在技术研究过程中，应注意全面调查系统研发过程中包含的各种关键技术问题，尽可能选择成熟技术，认真引用先进技术，关注特定的研究平台和开发人员，评估关键技术的有效性。

Java技术对于该微信小程序4s店保养预约系统开发的设计和实施很是关键，基于、B/S架构的和MySQL数据库管理，对于前台的应用和后台的数据库管理都是至关重要的，要想有效应用该程序，就需要保持功能全面、易懂易简单使用的特性。构建数据库管理时，需要确保数据分析信息完全、数据分析信息稳定性好、数据分析信息稳定性较高的库。在早期，人们对Java的基本重要知识点就有理解和熟悉，对MySQL数据库发生过简要的掌握、熟悉，在早期对软件工程测试，以及UML语言等基础课程发生过大致的掌握和练习，经过对上述课程练习，就能够对上述课程有相应的信息系统开发、检验和判断。

Java可以和MySQL结合起来研发一个微信小程序4s店保养预约系统开发，一定是合理而且有效的。

1. 1. 经济可行性

实施国民经济的可行性主要包括两个方面：一是从要实施的某个计划中获取和利用国民经济各种资源的潜在可能性，二是实现国民经济发展政策总体目标的潜在可能性;二是为完成某一国民经济发展政策实施方案，所要花费的经济成本及其所获得的利益。由于政府的财务资源是限制的，每一种从国民经济发展政策实施方案中所获取和利用的财政资源也是限制的。于是，每一项公众政策措施中都面临着一种争夺公共财政资本的问题。但总的来说，"公众政策措施的社会经济资源的占用量与其政策措施目标的预期价值成正比例关联。"当然，这还触及到了一种成本效率提问。假如某一方法的总成本等于利润，显然这种社会经济政策措施就是不有效的。

这个项目开发的初衷是省钱，是我一个人做的，基本上不需要启动资金。此外，项目开发的整个过程是一个自学的过程，这是一个双赢的结果。因此，综上所述，本项目的研发优势大于劣势，符合我国当前社会主义市场经济发展的实际情况。

1. 1. 操作可行性

微信小程序4s店保养预约系统开发的注册与登陆页面设计简洁容易应用，可以通过最常见的页面窗口来登陆页面，并利用过计算机实现登陆功能，因此使用者只要平时利用过计算机都可以实现登陆应用。此操作系统的研发工作环境运用了Java技术，并运用了B/S结构，这些研发工作环境都使得此系统功能更为完整，使整个设计更为个性化，使用者功能也更为简洁方便。本管理系统具备了易于运行、容易管理、交互性较好的优点，在实际操作上也是非常简单的。因此，本管理系统也可进行商业设计。

综上所述，该设备的研发符合技术、工艺和技术要求，因此其研发具有可操作性。

1. 系统功能需求

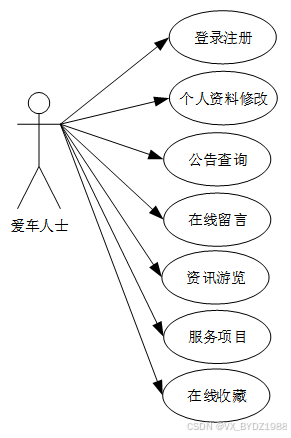

爱车人士用例图如下所示。

图3-1 爱车人士用例图

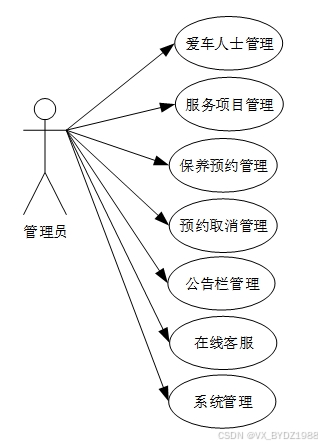

管理员用例图如下所示。

图3-2 管理员用例图

表3-1 公告浏览用例描述

描述项	说明
用例名称	公告查询
用例描述	用户可以查看公告的详情
参与者	用户
前置条件	使用者是普通用户类型并成功进入该系统
后置条件	浏览成功
主事件流	（1）用户可以浏览公告的模块、公告的内容（2）用户点击公告可以对公告进行详情阅读
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 个人信息管理用例描述

用例名称	管理和修改个人信息
参与者	用户
描述	用户查看、修改个人信息
前置条件	用户已登录到系统中
后置条件	无
事件流	（1）用户查看个人信息（2）用户修改个人信息
补充说明	（a）用户可修改密码（b）用户可修改个人资料，例如姓名，头像等

表3-1 收藏用例描述

用例名称	收藏
参与者	用户
描述	用户将内容加入收藏夹
前置条件	用户已登录
后置条件	无
事件流	（1）在收藏页加入收藏（2）更新并显示收藏夹
补充说明	无

表3-1 爱车人士管理用例描述

描述项	说明
用例名称	爱车人士操作
用例描述	管理员正确登录后台管理的条件下，对爱车人士进行管理
参与者	管理员
前置条件	管理员登录成功并跳转到后台主界面
后置条件	操作成功
主事件流	管理员跳转爱车人士管理页面，查询爱车人士详情的信息管理员可以删除爱车人士信息
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 服务项目管理用例描述

描述项	说明
用例名称	服务项目操作
用例描述	管理员正确登录后台管理的条件下，对服务项目模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入服务项目管理页面，查询服务项目的信息（2）管理员可以对服务项目进行增删除和编辑服务项目操作（3）管理员新增服务项目，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 预约取消管理用例描述

描述项	说明
用例名称	预约取消操作
用例描述	管理员正确登录后台管理的条件下，对预约取消模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入预约取消管理页面，查询预约取消的信息（2）管理员可以对预约取消进行增删除和编辑预约取消操作（3）管理员新增预约取消，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 资讯管理用例描述

描述项	说明
用例名称	资讯操作
用例描述	管理员正确登录后台管理的条件下，资讯模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入资讯管理页面，查询资讯内容的信息（2）管理员可以对资讯进行删除操作
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 公告管理用例描述

用例名称	公告管理
参与者	管理者
描述	管理者提供新增、修改、删除、查阅等功能
前置条件	管理者成功登录系统管理者只能对已存在的公告进行修改和删除
后置条件	无
事件流	（1）管理者查看修改公告（2）管理者添加公告（3）管理者删除公告
补充说明	（a）新添加的公告不符合要求时会添加失败（b）修改的公告不符合要求时会修改失败

表3-1 文件上传用例描述

用例名称	文件上传
参与者	用户
描述	用户上传文件至服务器
前置条件	用户已登录
后置条件	无
事件流	在文件上传页点击“上传”按钮
补充说明	无

1. 系统性能需求

第一，友好界面。微信小程序4s店保养预约系统开发开发设计，界面的友好性比较重要，满足这一要求才能体现出人性化设计特征，和用户应用系统便捷性相适应，动态的人机交互设计，用户应用系统的时候能感受到操作的便利，提高用户的体验良好感受，才能有助于将系统开采设计的作用价值充分发挥出来。

第二，稳定性要求。开发设计的微信小程序4s店保养预约系统开发，需要保持其稳定，系统应用稳定才能有助于各项管理工作高效率完成，提升系统使用体验度。系统运行保障因外部异常造成系统崩溃，系统发生问题后数据能及时备份，第一时间恢复数据信息，保障系统良好运行。

第三，可扩展性。微信小程序4s店保养预约系统开发的开发设计，需要满足可扩展性的要求，系统的设计需要考虑未来系统业务扩展问题，在测试不断应用下，功能需求会不断扩展，通过良好扩展性作用发挥，满足多样化的需要。

第四，满足需求。为能有效加强对大用户的需求，在开发微信小程序4s店保养预约系统开发的过程中，要能和实际应用的需求紧密对接，保障系统的实用性。系统开发要能有前瞻性，由于管理系统建设是长期工程，不同阶段需要有先导发展蓝图以及行动纲领为指导。预见性地考虑教材订购信息管理的重要问题。系统的开发要能满足灵活性应用的需要，将系统的价值充分发挥出来。

系统设计
1. 总体目标

微信小程序4s店保养预约系统主要服务于4s店的保养预约系统，利用网络改变传统4s店保养预约系统开发模式，简化4s店保养预约系统开发流程，减轻传统4s店保养预约系统开发带来的工作负担和降低大量资源的消耗。本系统达到的目标主要有以下几点：

（1）通过简单的页面设计和便捷的功能操作，保证系统的简单性和实用性，形成良好的用户体验。

（2）本系统主要针对4s店保养预约系统开发需求进行设计开发，突出较强的针对性。

（3）能够具有一定的安全机制，保证用户信息的安全性。

1. 总体结构设计

层次框图是一系列由多层矩形框架组成的树，其顶部为矩形框架，表示整个数据结构，下方的长方形立方体表示独立的数据，下方的长方形表示该数据的实际数据（不能进行分割）。由于这个架构的精炼，层级方块图描述的资料结构也愈加详尽，这个模型很好地满足了需求分析的要求。首先对最上层的信息进行分类，然后在图表中的每个路径上重复地进行优化，直至完整的数据结构被确定。

这个系统由二个模块组成，一个是管理员，另一个是爱车人士，这二个部分看起来是独立的，实际上却是连接着数据库，每个模块都有自己的权限，唯一不同的，就是访问的方式不同。在调研资料的基础上，完成了各个模块的功能。在对上述功能进行分析的基础上，本系统提出了二个主要的模块，每个单元可划分为若干小单元。

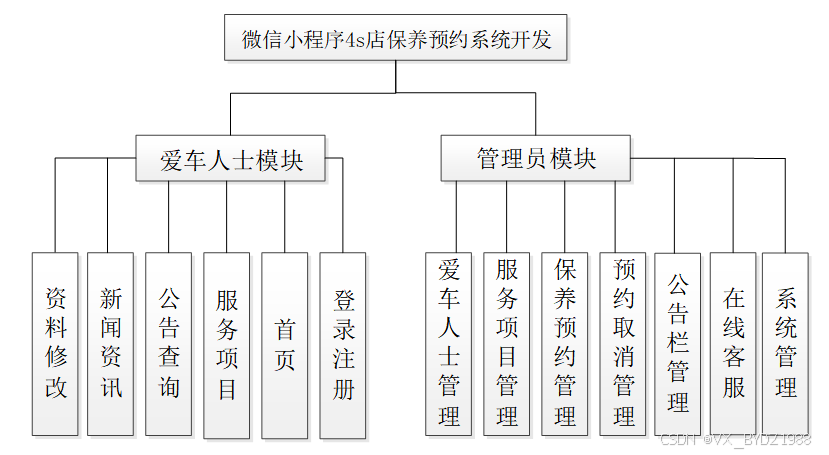

系统的功能结构图如下图所示。

图4-2 系统功能结构图

1. 功能模块设计

1.登录模块：

本微信小程序4s店保养预约系统开发的用户登录涉及到三类信息的判断：第一类是用户名和密码是否为空；第二类是验证码是否录入和正确；第三类就是用户登录信息、验证码和权限是否匹配通过。在该用户登录流程对会对用户名和密码是否为空进行判断，以及验证码是否正确进行判断，只有以上的几类信息中的一种存在问题的情况下都是无法登录成功的。

2.公告管理模块：

本微信小程序4s店保养预约系统开发中的公告管理，管理方式都是对信息的三种基本操作：一种是完成公告信息的添加，在这里会对公告信息的录入情况来判断；一种是对公告信息的修改，另一种就是对公告信息的删除。其后两种操作都是要建立在第一种操作而生成的公告列表的基础上完成的。

1. 数据库设计
  1. 概念设计

借助先进的系统，ER图使其他用户可以快速轻松地了解系统的功能以及他们之间的关系。根据微信小程序4s店保养预约系统开发分析结果，整个微信小程序4s店保养预约系统开发包括以下各个单元：管理员，公告，用户，资讯，服务项目，预约取消、在线留言等。

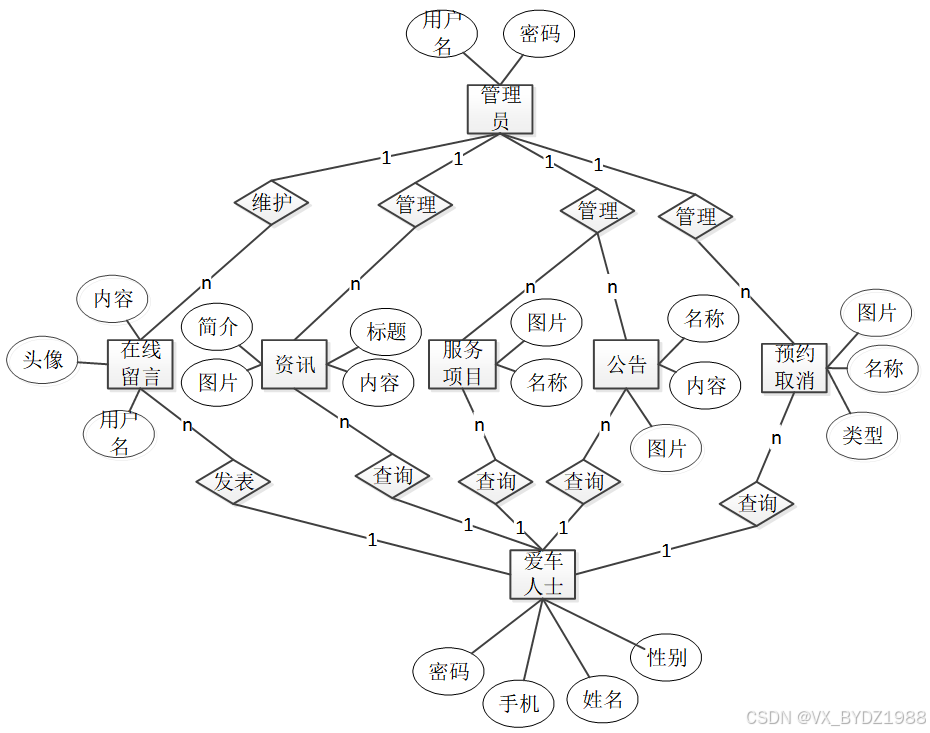

总体ER图如下图所示。

图4-3 总体ER图

1. 1. 逻辑设计

所有系统的应用数据相互区分。一旦在相应的系统中实现，它们将与自己相应的网络和服务器通信。所以这个系统可以连接这些数据。当我们选择桥梁截面时，以下将简要介绍如何建立系统。在单击上一个按键的时候，就会自动在对话框中弹出数据源的名字，之后再单击下一个按键时，就在填写相对应的身份验证和登录信息。按照系统功能设计的特点与职能模块的分类，微信小程序4s店保养预约系统开发的总体设计和实施过程一共涉及到了几个资料表格。

以下就介绍了一些根据各类别主要数据库表的设计结构以及基本功能建立数据库表:

表名：gonggaolan

功能：公告栏

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
biaoti	varchar	200	标题
gonggaoleixing	varchar	200	公告类型
fengmiantupian	longtext	4294967295	封面图片
gonggaoneirong	longtext	4294967295	公告内容
faburiqi	datetime		发布日期
faburen	varchar	200	发布人

表名：fuwuxiangmu

功能：服务项目

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xiangmumingcheng	varchar	200	项目名称
xiangmutupian	longtext	4294967295	项目图片
fuwuleixing	varchar	200	服务类型
xiangmujiage	float		项目价格
fuwuxiangqing	longtext	4294967295	服务详情
pinpaimingcheng	varchar	200	4S店名
fuwudizhi	varchar	200	服务地址
lianxidianhua	varchar	200	联系电话

表名：fuwuleixing

功能：服务类型

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
fuwuleixing	varchar	200	服务类型

表名：config

功能：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值

表名：chat

功能：在线客服

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
adminid	bigint		管理员id
ask	longtext	4294967295	提问
reply	longtext	4294967295	回复
isreply	int		是否回复

表名：baoyangyuyue

功能：保养预约

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xiangmumingcheng	varchar	200	项目名称
xiangmutupian	longtext	4294967295	项目图片
fuwuleixing	varchar	200	服务类型
xiangmujiage	float		项目价格
fuwuxiangqing	longtext	4294967295	服务详情
pinpaimingcheng	varchar	200	4S店名
fuwudizhi	varchar	200	服务地址
lianxidianhua	varchar	200	联系电话
yuyueshijian	datetime		预约时间
yuyuebeizhu	varchar	200	预约备注
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
sfsh	varchar	200	是否审核		待审核
shhf	longtext	4294967295	审核回复
ispay	varchar	200	是否支付		未支付

表名：yuyuequxiao

功能：预约取消

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xiangmumingcheng	varchar	200	项目名称
xiangmutupian	longtext	4294967295	项目图片
fuwuleixing	varchar	200	服务类型
xiangmujiage	float		项目价格
fuwuxiangqing	longtext	4294967295	服务详情
pinpaimingcheng	varchar	200	4S店名
fuwudizhi	varchar	200	服务地址
lianxidianhua	varchar	200	联系电话
yuyuebeizhu	varchar	200	预约备注
yuyueshijian	varchar	200	预约时间
quxiaoyuanyin	varchar	200	取消原因
quxiaoshijian	datetime		取消时间
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名

表名：aicherenshi

功能：爱车人士

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
yonghuzhanghao	varchar	200	用户账号
yonghuxingming	varchar	200	用户姓名
mima	varchar	200	密码
xingbie	varchar	200	性别
shouji	varchar	200	手机
touxiang	longtext	4294967295	头像

表名：users

功能：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表名：token

功能：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表名：news

功能：新闻资讯

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表名：messages

功能：在线留言

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		留言人id
username	varchar	200	用户名
avatarurl	longtext	4294967295	头像
content	longtext	4294967295	留言内容
cpicture	longtext	4294967295	留言图片
reply	longtext	4294967295	回复内容
rpicture	longtext	4294967295	回复图片

系统实现
1. 登录模块的实现

用户登录的验证将不再局限于登录信息和权限的匹配验证，而是另外增加了一个验证码，只有界面上所有的编辑框数据都准确的情况下才能实现登录成功。管理员的登录和前台用户登录是一样的过程，其主要就是利用权限字段来完成对用户或管理员的角色识别。

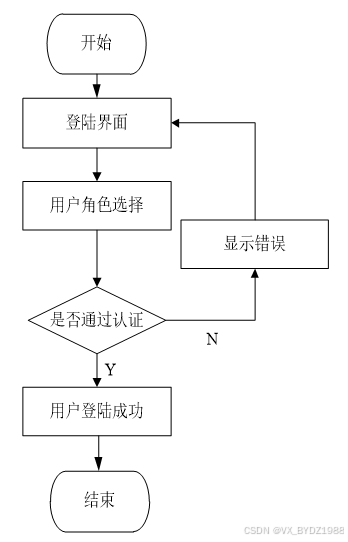

用户登录流程图如下所示。

图5-1 用户登录流程图

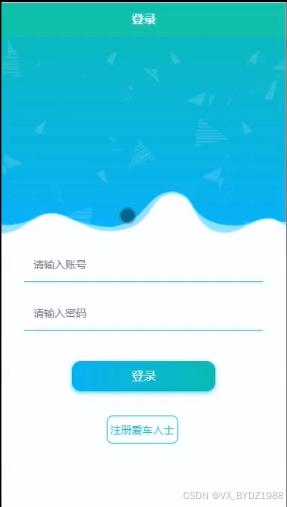

登录界面如下图所示。

图5-1 登录界面

1. 用户模块的实现
  1. 注册模块的实现

系统的用户通过自行注册生成，在系统首页点击用户注册菜单，系统跳转到对应的注册页面。点击重置按钮，清空所填数据，点击注册按钮完成注册。

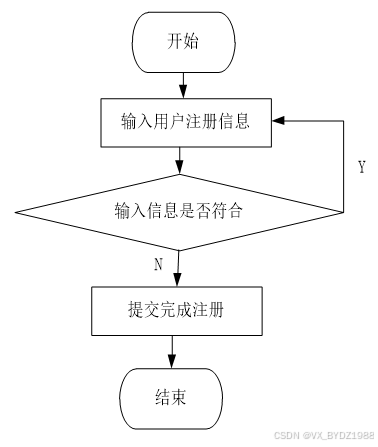

用户注册流程图如下所示。

图5-1 用户注册流程图

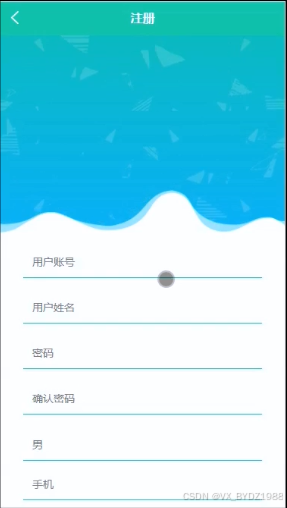

用户注册界面如下图所示。

图5-1 用户注册界面

1. 1. 新闻资讯模块的实现

当访客点击微信小程序4S店保养预约系统开发中导航栏上的“新闻资讯”后将会进入到该“新闻资讯”列表的界面，然后选择想要看的新闻资讯信息，点击进入到详细界面。

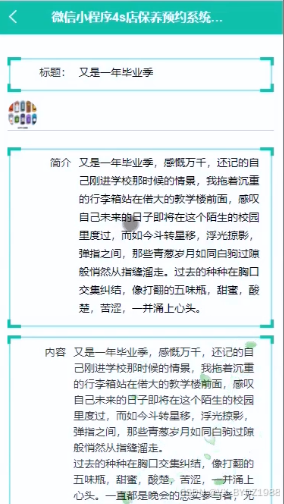

新闻资讯界面如下图所示。

图5-1 新闻资讯界面

1. 1. 服务项目模块的实现

用户执行服务项目，并可以操作相关内容，例如查看，编辑。服务项目的添加操作是建立在服务项目信息的列表基础上，单击查耗材信息下的服务项目链接；然后单击“服务项目”进行添加，添加成功后的信息会载入到服务项目查询列表中。

服务项目流程图如下所示。

图5-1 服务项目流程图

服务项目界面如图所示。

图5-1 服务项目界面

1. 后台模块的实现
  1. 爱车人士管理模块的实现

爱车人士通过注册了方可获得登录使用权限，此时选择注册爱车人士选项，系统就会自动转到爱车人士注册工作面，在注册该部分信息时系统会自动调用add函数，然后在给定的文本框中填写有关该爱车人士的基础信息后选择确认即可完成注册。检索爱车人士信息，在新增爱车人士信息以后，在检索工具栏中填写对应的爱车人士信息，系统就会将该爱车人士有关的所有信息展示出来。

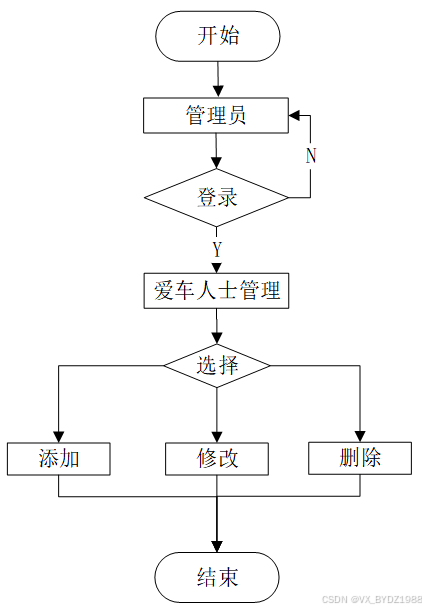

爱车人士管理流程图如下所示。

图5-1 爱车人士管理流程图

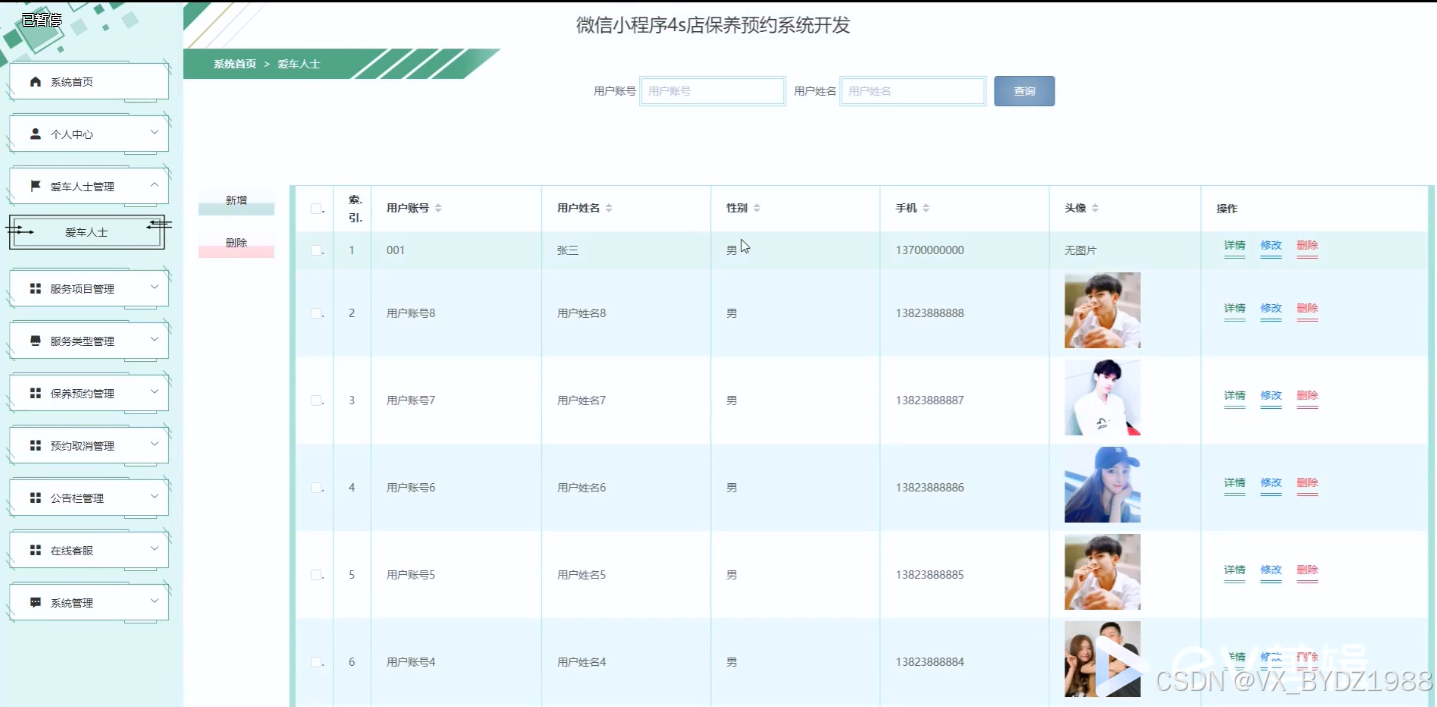

爱车人士管理界面如下图所示。

图5-1 爱车人士管理界面

1. 1. 密码修改模块的实现

用户使用该微信小程序4s店保养预约系统开发注册完成后，用户对登录密码有修改需求时，系统也可以提供用户修改密码权限。系统中所有的操作者能够变更自己的密码信息，执行该功能首先必须要登入系统，然后选择密码变更选项以后在给定的文本框中填写初始密码和新密码来完成修改密码的操作。在填写的时候，假如两次密码填写存在差异，那么此次密码变更操作失败，下面的图片展示的就是该板块对应的工作面。

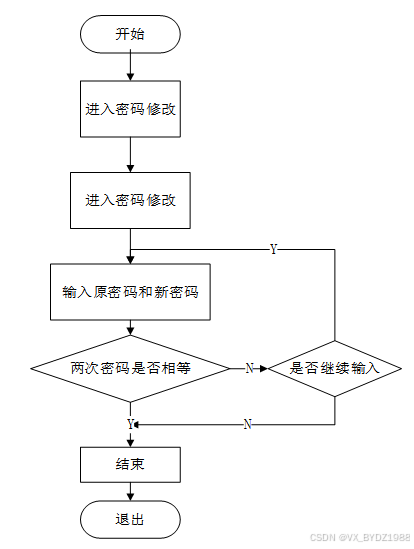

密码修改流程图如下所示。

图5-1 密码修改流程图

密码修改界面如图所示。

图5-1 修改密码界面

1. 1. 公告栏管理模块的实现

在主页左侧菜单栏中点击“公告栏管理”按钮，再从二级目录中点击“新增公告”按钮，进入到新增公告界面。在此处公告可以添加公告的标题、封面图片。

在主页左侧菜单栏中点击“公告栏管理”按钮，再从二级目录中点击“查询公告”按钮，进入到查询公告界面。在此处公告可以查询当前所有公告记录。

公告栏展示界面如下图所示。

图5-1 公告栏展示界面

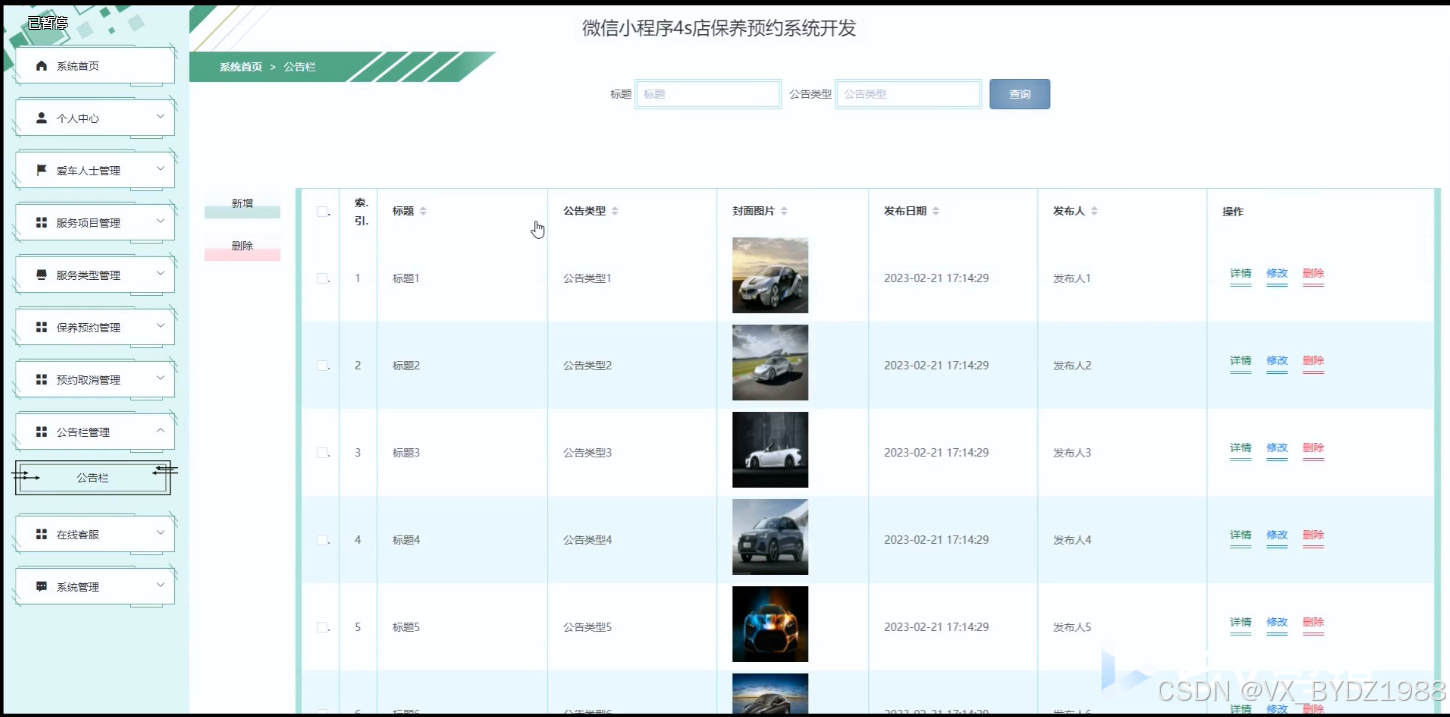

公告栏管理界面如下图所示。

图5-1 公告栏管理界面

1. 1. 服务项目管理模块的实现

管理员执行服务项目管理，并可以操作相关内容，例如添加，查看，编辑和删除。通过单击“添加服务项目”，可以通过服务项目添加界面添加详细信息。单击查看字段级别链接以查看有关所选字段级别的信息。然后单击“提交”跳转重返到添加页面。添加成功后的信息会载入到服务项目查询列表中，管理员可进行编辑以及修改。

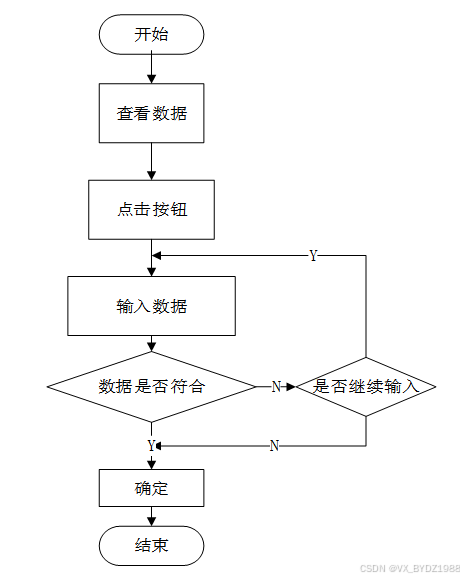

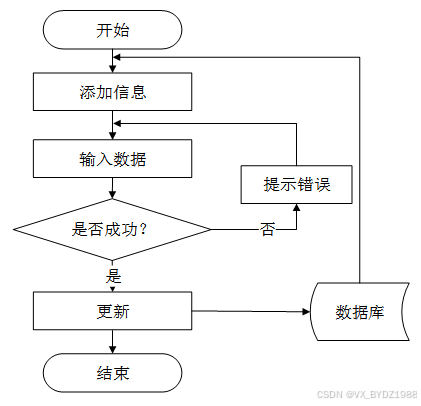

服务项目添加流程图如下所示。

图5-1 服务项目添加流程图

服务项目添加如下图所示。

图5-1 服务项目添加界面

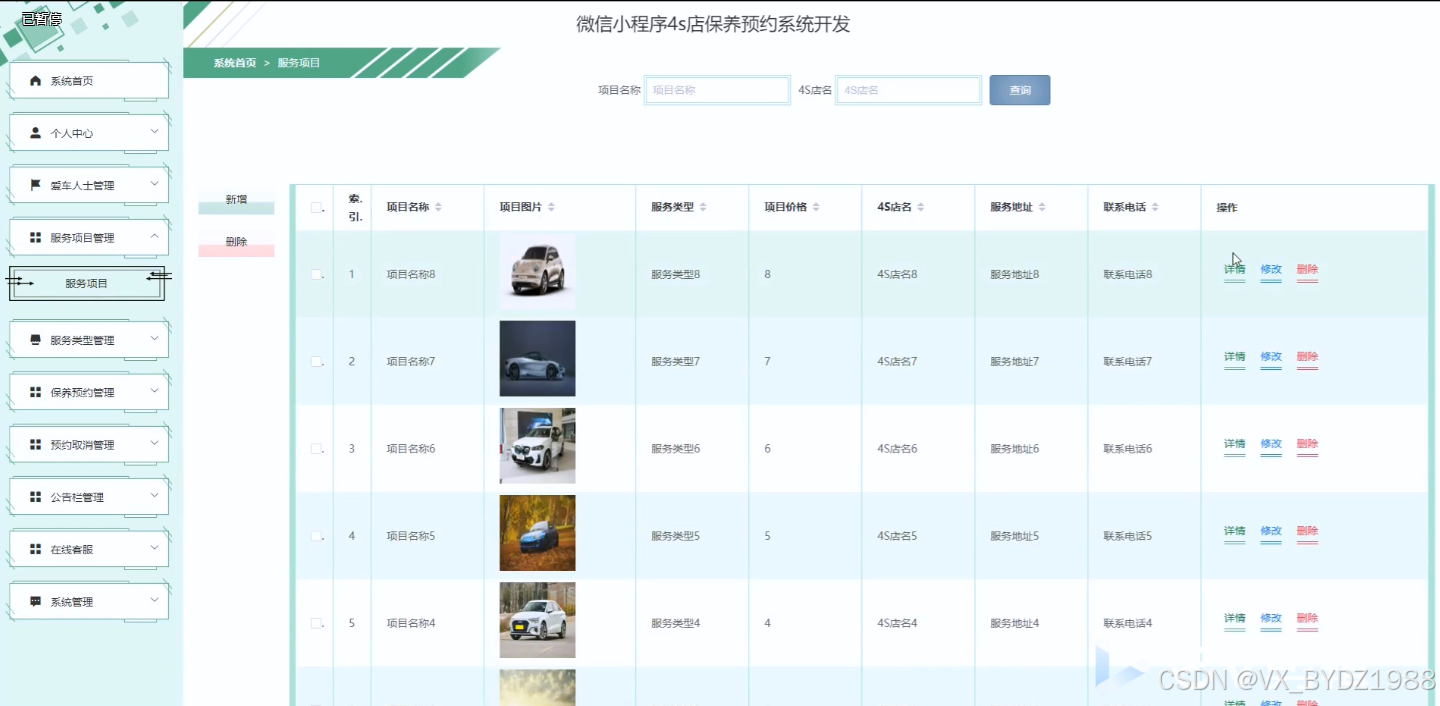

服务项目查询界面如下所示。

图5-1 服务项目查询界面

1. 1. 保养预约管理模块的实现

管理员执行保养预约管理，并可以操作相关内容，例如添加，查看，编辑和删除。通过单击“添加保养预约”，可以通过保养预约添加界面添加详细信息并添加保养预约注释。单击查看字段级别链接以查看有关所选字段级别的信息。然后单击“提交”跳转重返到添加页面。添加成功后的信息会载入到保养预约查询列表中，管理员可进行编辑以及修改。

保养预约管理流程如下图所示。

图5-1 保养预约管理流程

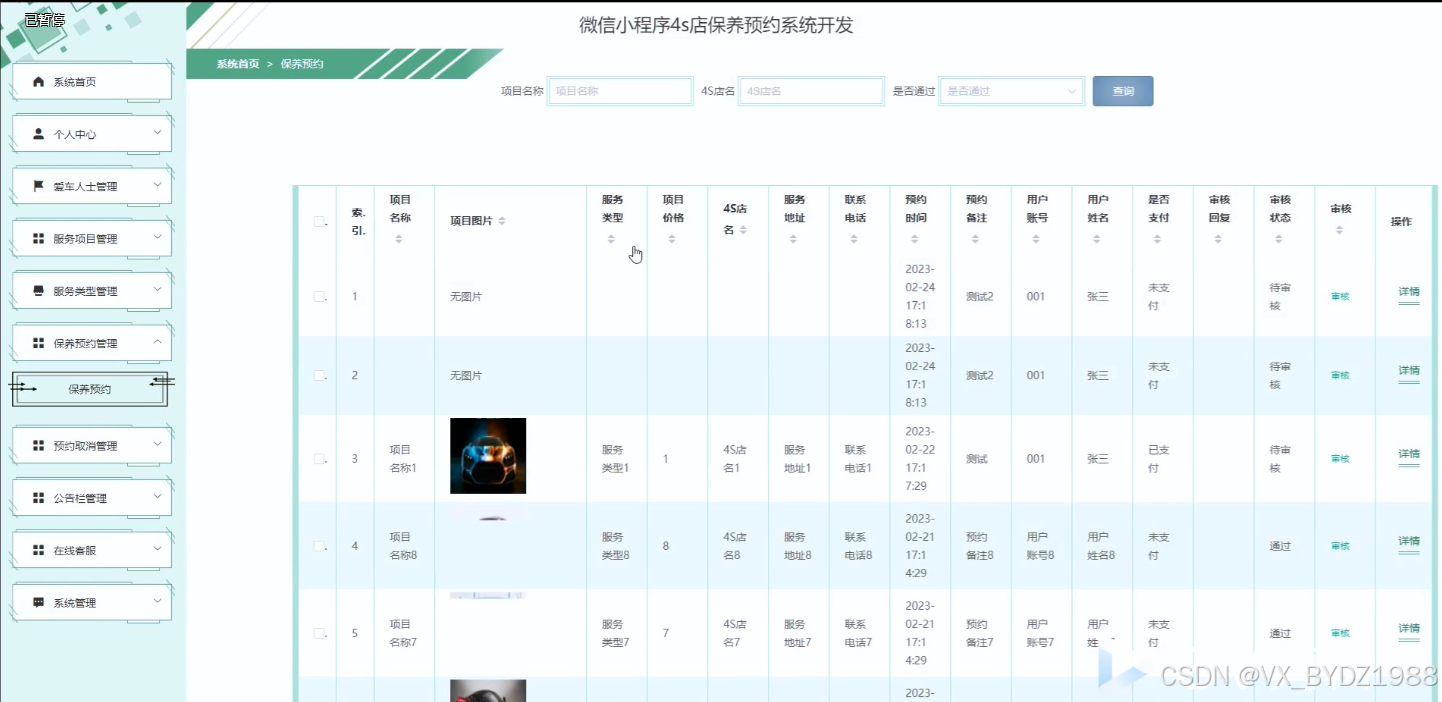

保养预约管理界面如下图所示。

图5-1 保养预约管理界面

1. 1. 预约取消管理模块的实现

用户选择报名添加预约取消，管理员审核预约取消信息，管理所有用户的预约取消记录。

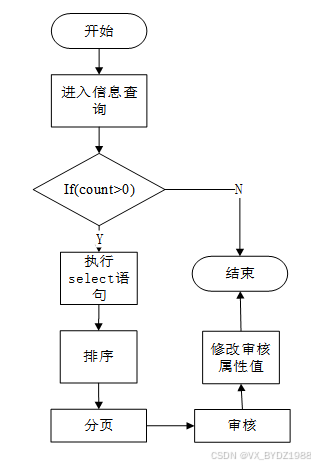

预约取消管理流程图如下所示。

图5-1 预约取消管理流程图

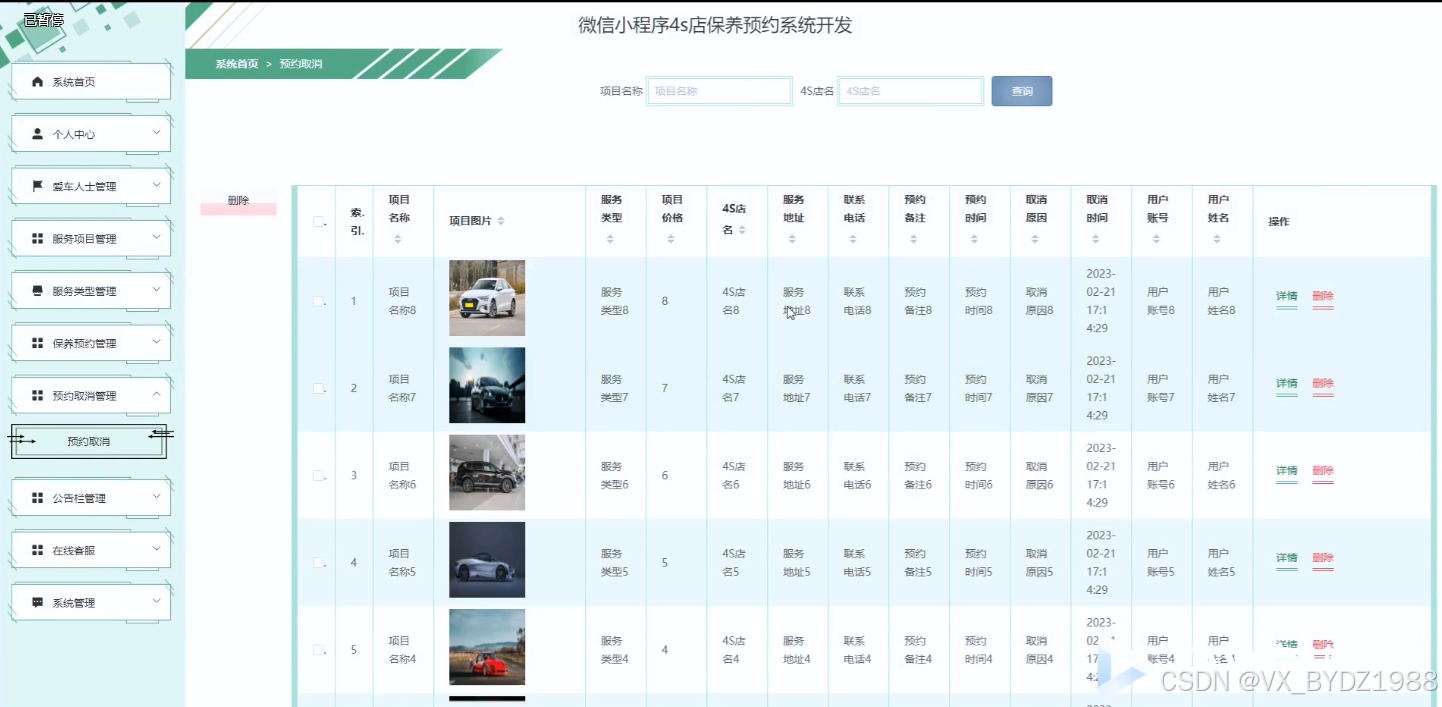

预约取消维护界面如下所示。

图5-1 预约取消维护界面

系统测试
1. 测试目的

在这个产品被投入使用前，首先需要进行试用，这是重要的环节。考虑到某个部分的开发没有缺陷情况下，把各种模块拼接，也有一定概率就存在矛盾。这就好比每个人都很独特，但聚在一起就显得杂乱无章，需要保证有默契的配合。对于测试，要看它的各项内容是否契合的原则。若与最初定下的标准有一定程度上的出入，那么就需要做出一些调整，让最终的大方向朝着目标前进。

测试是为了发现在开发的程序中所存在的问题，测试这一工作是非常艰巨的，而又是非常困难的，这一部分在程序的设计中占有很大比例，可以说一个程序的开发工作量要是占据了百分至六十，那么剩下的百分之四十必然是测试这一部分，甚至更高。

1. 测试用例
  1. 用户登录功能测试

用户登录功能测试：

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

1. 1. 创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如下表所示。

表6-5 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

1. 1. 修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如下表所示。

表6-6 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

1. 1. 查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如下表所示。

表6-7 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

1. 测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都是能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结论

本次微信小程序4s店保养预约系统开发利用了Web应用同现实4s店保养预约系统开发工作进行相结合，在系统功能开始编码之前，作者花费了大量时间在图书馆内进行资料文献的收集和总结，通过大量文献的分析，能够发现，微信小程序4s店保养预约系统开发的方式在4s店中扮演的位置是越来越重要，而使用的方式也是越来越多元化，也正是因为这个原因，作者深深的希望能够开发出一种专门针对爱车人士的微信小程序4s店保养预约系统开发，以满足用户的需求。

在本次微信小程序4s店保养预约系统开发中，利用了目前市场上普遍使用的Java技术，以及数据库管理功能MySQL，和目前比较流行的springboot框架，最后配合使用到了VUE页面布局技术进行系统界面的布置，以现实生活的微信小程序4s店保养预约系统开发过程为标准，设计实现了服务项目、公告查询、资讯浏览、保养预约、在线留言等功能，并维护好后台的信息和整体系统的稳定性。

但是由于作者受到了技术水平的限制，在有限的时间，只能够将系统功能模拟时的功能实现，在许多功能方面仍然存在很大的弊端，而这些弊端需要不断的测试，不断的总结，不断的改进。例如本次系统设计中，在数据储存的方面并不够全面，很容易出现信息泄露的风险；例如针对用户权限的设置同样不够全面完整，没有考虑权限在实际情况的运用是否能够完美执行。而在这之后的日子里，作者将会继续学习Java技术和相关的信息技术，对系统功能进行更加完整的，详细的分析，将系统功能一一进行完善，帮助使用者完成相应的操作。

参考文献

[1]余鹏翔,石军锋.基于SpringBoot框架的群养母猪饲喂站管理系统设计与试验[J].中国农机化学报,2023,44(03):149-155+241.DOI:10.13733/j.jcam.issn.2095-5553.2023.03.021.

[2]姚丽娟,罗宏伟,丑晨,杨成兴.基于微信小程序的智慧校园导航系统研究[J].网络安全技术与应用,2023(03):48-50.

[3]郑钦,曹艳佩.慢性肾脏病患者饮食管理微信小程序功能需求的质性研究[J].上海护理,2023,23(03):6-12.

[4]张旭,吴丹,张成平.老年人网上购物微信小程序建设研究[J].科技与创新,2023(05):131-133.DOI:10.15913/j.cnki.kjycx.2023.05.042.

[5]马金伟,贾九泰,秦丁丁,聂磊,王鑫,奥叶林,王树森.基于微信小程序的植物分类实践教学软件研发[J].实验室科学,2023,26(01):77-80.

[6]李宁,黄开德,李铭扬. 一种MySQL数据保护系统及其备份和恢复方法[P]. 上海市：CN112579363B,2023-02-03.

[7]李罡,周正茂. 基于Java技术实现内存键值数据管理的方法及其装置[P]. 北京市：CN114840498B,2022-09-13.

[8]王曼维,杨荻,李岩,及松洁.基于SpringBoot框架的智慧医疗问诊系统设计与实现[J].中国医学装备,2022,19(03):133-136.

[9]高志平. 基于SpringBoot框架与ITIL方法的运维管理系统的设计与实现[D].华东师范大学,2021.DOI:10.27149/d.cnki.ghdsu.2021.001482.

[10]林易康, 基于Java的web应用程序控制管理软件. 湖北省,武汉东湖学院,2021-10-01.

[11]Witsarut Sriratana,Vittaya Khagwian,Sutham Satthamsakul. Analysis of Electric Current by Using MySQL Database on Web Server for Machine Performance Evaluation: A Case Study of Air Conditioning System[J]. 제어로봇시스템학회 국제학술대회 논문집,2020.

[12]Margaretha Ohyver,Jurike V. Moniaga,Iwa Sungkawa,Bonifasius Edwin Subagyo,Ian Argus Chandra. The Comparison Firebase Realtime Database and MySQL Database Performance using Wilcoxon Signed-Rank Test[J]. Procedia Computer Science,2019,157(C).

[13]李莹, 电子信息　易云云数据库MySQL上线. 翟立新主编,中关村年鉴,北京出版集团公司北京出版社,2018,205,年鉴.

[14]肖睿,程宁,田崇峰,金志雄,杜毅. MySQL数据库应用技术及实战[M].人民邮电出版社:, 201801.177.

[15]SJ/T 11683-2017, Java语言源代码缺陷控制与测试指南[S].

[16]Wu Hongyan. Construction of Online Teaching System Based on SpringBoot Framework for Normal University Students’ Informatization Teaching Ability Training[P]. 2022 2nd International Conference on Education, Information Management and Service Science (EIMSS 2022),2022.

致谢

在此论文完成之际，感谢我的指导老师。在指导老师的网页设计课上，当时我学到了很多东西，这对于我实习过程中也打了一定的基础，而且指导老师对于我的设计也提出许多建议，并予以悉心的指导，对于一些细小的问题都耐心的指导我去完善，授予我写论文的心得，时常的鼓励我，另外感谢教导我完善此项目的前端同学，对于这个项目，我是边学习边实现完成的，有许多东西开始并不是很明白，但前端开发的同学非常耐心的引导我去将这个项目完成，在系统的后端开发中，所用到的后台开发技术也时常会给我讲解，助于我更好的将论文完成，在此对帮助到我的同学和一直予以教导的指导老师致以衷心的感谢，祝事业有成。

点赞+收藏+关注 →私信领取本源代码、数据库

关注博主下篇更精彩
一键三连！！！
一键三连！！！
一键三连！！！
感谢一键三连！！！

摘 要

Abstract

结 论

参考文献

致 谢

点赞+收藏+关注 →私信领取本源代码、数据库

猜你喜欢

目录

热门文章

摘要

结论

致谢
