以太坊Layer2扩容方案之Op-stack rollup讲解

企业开发 2025-04-11 22:53
0 阅读

Rollup 是一种 Layer 2 扩展解决方案，通过将大量交易数据打包(rollup)并提交到以太坊主网，以提高交易吞吐量和降低交易费用，为什么存在Rollup，我们知道Plasma方案它存在一些挑战：安全性问题、数据可用性问题和网络拥塞问题

  • Operator作恶

  •  发布无效交易区块，用户无法信任区块链状态: 无效交易区块会导致区块链上的交易记录不准确，用户无法确定其资产的真实状态挑战和退出的复杂性: 用户需要提交欺诈证明来挑战无效交易，这不仅增加了复杂性和成本，还可能导致资金被锁定在争议过程中，系统不稳定性: 当无效交易区块频繁出现，整个系统的运行稳定性和用户信任度会下降，可能引发大规模的退出，导致网络拥堵和更高的交易费用

  • 拒绝提供关键信息，拒绝提供关键信息， 用户无法验证和挑战区块，导致无法提取资金或纠正错误交易

  • 操作交易，某些交易被故意排除或延迟，破坏网络公平性和用户体验。

  • 数据可用性问题，Plasma链上的数据存储在链下。如果某个Plasma区块或其证明不可用，用户需要发起挑战，但是运行商离线或者跑路，导致数据不可用，因此用户将无法挑战交易或提取资金

  • 大规模退出导致网络拥堵，当用户发现运营商作恶或者网络被攻击，可能会出现大规模退出，导致网络拥堵和高额费用

什么是Rollup, 工作原理是什么

Rollup 是一种 Layer 2 扩展解决方案，通过将大量交易数据打包(rollup)并提交到以太坊主网，以提高交易吞吐量和降低交易费用。以下是其详细工作流程：

  1. 对L2链下交易进行区块打包，写入本地
  2. 从交易池中捞取交易进行批量打包，提交到L1主链
  3. 将状态根也提交到L1主链
  4. 以太坊主网智能合约对提交的状态进行验证和确认
  5. 状态更新或者回滚

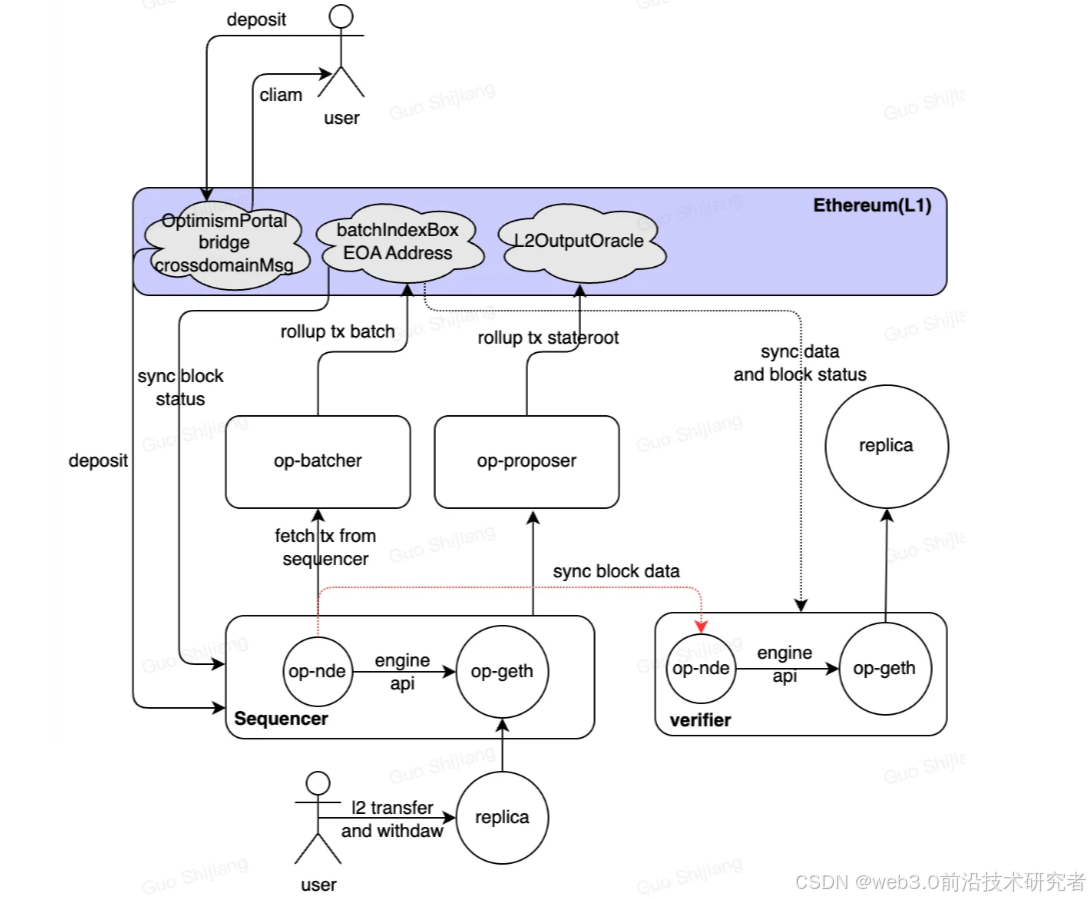

Op-stack 主要由 op-node, op-geth, op-batcher, op-proposer, CrossDomainMessenger, OptimismPortal, Bridge contracts 和 L2OutputOracle contract 等角色组成

  • op-node 加 op-geth(Seqeuencer & Verifier)：负责交易打包落块，交易的状态推导, 数据传输同步等
  • op-batcher: 提交交易数据到 L1 的 EOA 地址
  • op-proposer 提交区块状态到 L1 的 L2OutputOracle 合约
  • CrossDomainMessenger 跨链信使合约，主要功能是 sendMessage 和 relyMessage, 负责 L1->L2, L2->L1 的通信合约；
  • Bridge contracts：桥合约，主要功能是承载充值提现，L1->L2: L1 将资金锁定在桥中，L2 Mint 相应的资金；L2->L1: L2 Burn 相应的资金； L1 解锁对应的资金。

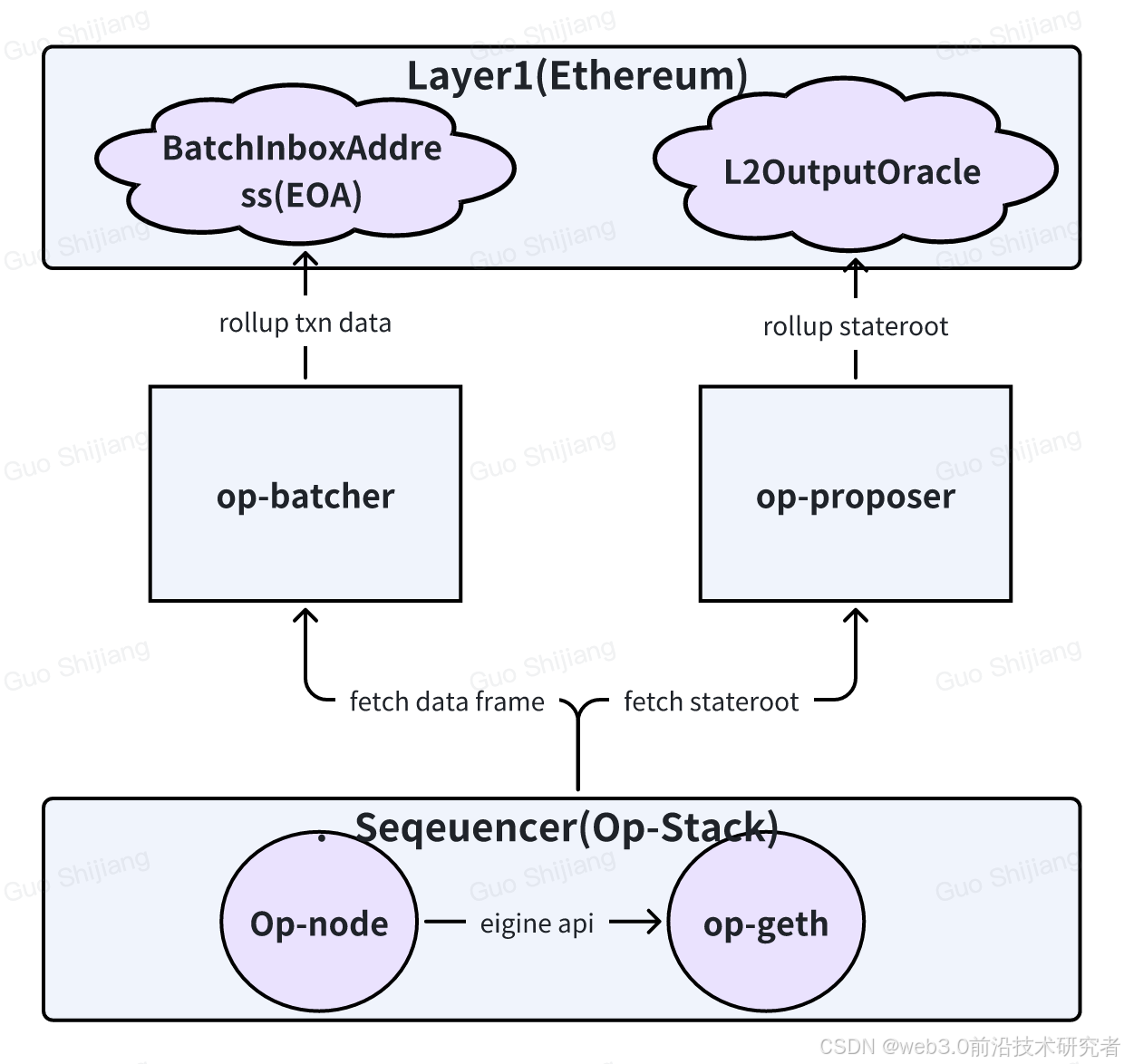

  • Op-stack 的 rollup 由两个服务来承担

  • op-batcher 服务：主要职责是负责将交易数据提交到 Layer1 的 EOA 地址
  • op-proposer 服务：主要职责是负责将交易状态提交到 Layer1 的 L2OutputOracle 合约

op-batcher

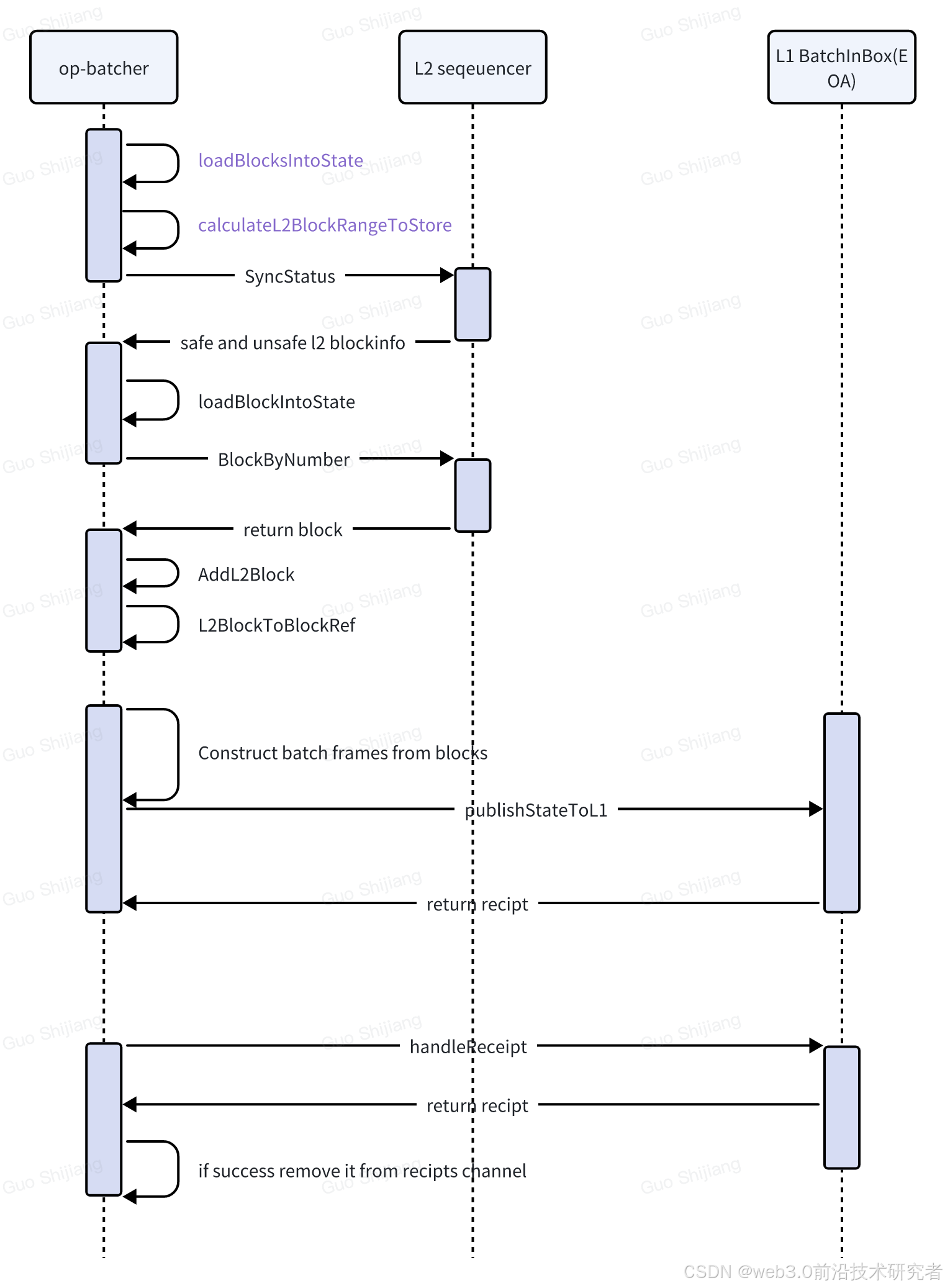

1 执行流程图

2 详细执行流程

  • loadBlocksIntoState 会执行以下逻辑

    • calculateL2BlockRangeToStore 获取并判断需要提交的最新 L2 的 start 和 end 块号，起始的区块为 L2 当前安全的最高块；结束区块为 L2 当前最高的不安全的区块。

    • 拿到提交的开始块和结束区块之后，从起始区块开始获取区块信息，并调用 AddL2Block 函数将区块加到 channelManager 的 blocks []*types.Block 中。

    • 调用 loadBlockIntoState 函数返回的区块，校验区块是否需要重新提交，若需要，将 l.lastStoredBlock 置成 eth.BlockID{}；否则就将 l.lastStoredBlock 置成 eth.ToBlockID(block)；latestBlock 置成 block；

    • L2BlockToBlockRef 从 L2 块引用源中提取基本的 L2BlockRef 信息，根据区块号判断必要时回退到创世信息

  • publishStateToL1 方法会执行一下逻辑

    • publishTxToL1 方法获取要提交的数据数据构建交易发送到 Layer1 网络，并将发送出去的交易扔到 receiptCh chan TxReceipt[T] channel 里面。

      • l1Tip：获取当前 L1 提示作为 L1BlockRef。 假定传递的上下文是生命周期上下文，因此它在内部使用网络超时进行包装。

      • recordL1Tip：将上一个 L1BlockRef 更换成 l1Tip 获取到的最新的 L1BlockRef

      • TxData：收集需要 rollup 的交易数据；TxData 返回应提交给 L1 的下一个 tx 数据。 目前，每个事务仅使用一帧。 如果待处理的通道已满，则仅返回该通道的剩余帧，直到成功完全发送到 L1。 如果没有挂起的帧，它将返回 io.EOF。

        • nextTxData: 如果有待处理帧或通道管理器关闭，从 channel 里面收集提交的数据并返回

          • NextTxData：从 channel 里面读取交易数据，将交易数据记录到 pendingTransactions 并返回

            • NextFrame：返回下一个可用帧。 在检查是否有下一帧可用之前，必须调用 HasFrame。 如果在没有下一帧时调用，则会发生恐慌。

        • processBlocks: 将块从块队列添加到待处理通道，直到队列耗尽或通道已满。

          • AddBlock: 将块加入到 channelBuilder 里面

            • AddBlock：向通道压缩管道添加一个块。 之后应该调用 IsFull 来测试通道是否已满。 如果已满，则必须启动新通道。如果调用 AddBlock，即使通道已满，也会返回 ChannelFullError。 AddBlock 还返回从区块的第一个交易中提取的 L1BlockInfo，以供调用者后续使用。 之后调用 OutputFrames() 创建帧。

              • BlockToBatch：将块转换为可以轻松进行 RLP 编码的批处理对象

              • AddBatch：AddBatch 将批次添加到通道。 如果添加批次出现问题，它会返回 RLP 编码的字节大小和错误。 它返回的唯一标记错误是 ErrTooManyRLPBytes。 如果返回此错误，则应关闭该通道并创建一个新通道。如果您需要在将块添加到通道之前访问 BatchData，则 AddBatch 应与 BlockToBatch 一起使用。 无法使用 AddBlock 访问批次数据。编码完成的数据压缩之后写到了 ChannelOut 里面

        • registerL1Block: 在挂起的通道上注册给定的块，仅在处理完所有待处理块后才注册当前 L1 头。 即使现在会触发超时，最好还是让所有待处理的区块都包含在这个通道中提交。

        • outputFrames: 从 currentChannel 读取 frames

          • OutputFrames: 从 channelBuilder 读取 frames

            • OutputFrames: 使用通道输出创建新帧。 它应该在 AddBlock 之后、使用 HasFrame 和 NextFrame 迭代可用帧之前调用。 如果通道尚未满，它将保守地仅从压缩输出中提取可用的帧。 如果已满，则通道将关闭，并且将创建所有剩余的帧，可能还有一个小的剩余帧。

              • outputReadyFrames: 只要通道输出压缩管道中有足够的数据，outputReadyFrames 就会创建新帧。 这是优化的一部分，已经生成帧并将它们作为交易发送出去，同时仍在通道构建器中收集块。

                • outputFrame: 创建一个新帧并将其添加到帧队列中。 请注意，压缩的输出数据必须在底层 ChannelOut 上可用，否则将生成空帧。这里其实就是将 frame 数据添加到 frames []frameData 结构中，以供 nextTxData 读取对应的 frame 数据。

      • sendTransaction 将交易发送到一层，并把交易发送状态更新到 receiptCh chan TxReceipt[T] channel 里面；sendTransaction 使用给定的“数据”创建交易并将其提交到批处理收件箱地址。 它目前使用底层的“txmgr”来处理交易发送和价格管理。 这是一种阻塞方法。 不应同时调用它。

        • Send： 发送将等待，直到挂起的交易数量低于最大挂起数量，然后发送下一个交易。 实际的 tx 发送是非阻塞的，收据在提供的收据通道上返回。 如果通道未缓冲，则 goroutine 将被阻止完成，直到从通道读取数据为止。

        • sendTx：调用 txMgr send 方法发送交易，将交易的状态写到 receiptCh chan TxReceipt[T] channel 里面

    • handleReceipt 获取从 channel 处理交易的状态，并将成功处理的交易从 channel 里面移除

  • handleReceipt 获取从 channel 处理交易的状态，并将成功处理的交易从 channel 里面移除

op-proposer

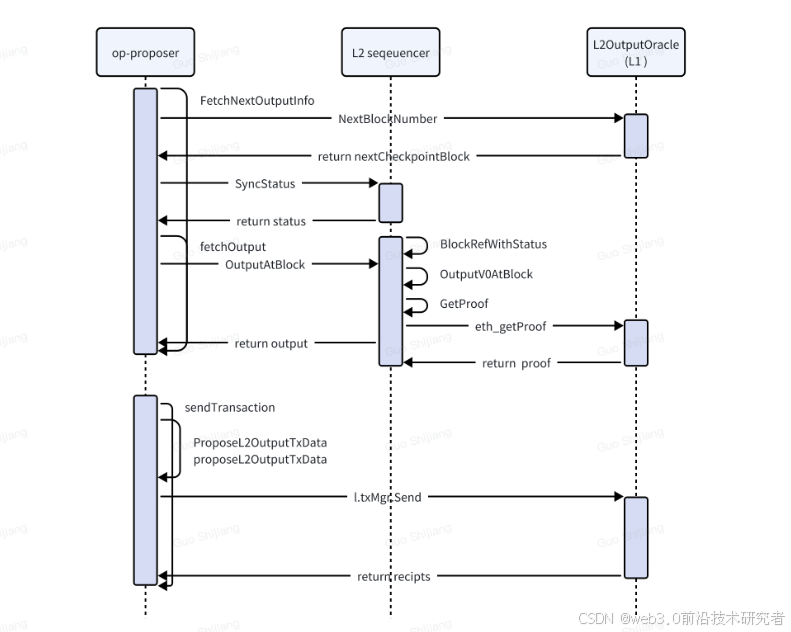

1 执行流程图

2.详细执行流程

  • FetchNextOutputInfo: 获取 L2 上的区块的 output，方便后续组装提交，output 结构如下
type OutputResponse struct {
    Version               Bytes32     `json:"version"`
    OutputRoot            Bytes32     `json:"outputRoot"`
    BlockRef              L2BlockRef  `json:"blockRef"`
    WithdrawalStorageRoot common.Hash `json:"withdrawalStorageRoot"`
    StateRoot             common.Hash `json:"stateRoot"`
    Status                *SyncStatus `json:"syncStatus"`
}

  • NextBlockNumber：获取下一批次需要提交的区块区间，区间计算为 latestBlockNumber() + SUBMISSION_INTERVAL SUBMISSION_INTERVAL 的值可以在部署L2OutputOracle 合约的时候指定。

  • SyncStatus：获取 L2 块的 SafeL2 和 FinalizedL2 的状态和块信息，

  • fetchOutput：上面检查完 nextCheckpointBlock 符合规则之后，去 L2 上获取需要提交的 stateRoot

    • OutputAtBlock: 根据块高获取 output, 里面包含 stateRoot，这里最终是调用 eth_getProof 去计算并获取 stateRoot，代码调用流程可以参考上图。 提示: 这里并不是一个块提交一次 stateRoot, 而是根据 SUBMISSION_INTERVAL 配置的值来计算一批块的 stateRoot，最终将 stateRoot 提交到 L2OutputOracle 合约

  • sendTransaction：使用 output 构建 stateRoot 提交交易，将交易提交到一层链， 下面是交易打包的数据细节

return abi.Pack(
    "proposeL2Output",
    output.OutputRoot,
    new(big.Int).SetUint64(output.BlockRef.Number),
    output.Status.CurrentL1.Hash,
    new(big.Int).SetUint64(output.Status.CurrentL1.Number))
