话说江湖上，门派林立，各路人马都想划地为王。在网络安全这片数字江湖里，多租户环境、企业分支机构，哪个不是兵家必争之地？想要在同一台服务器上，把不同“帮派”的数据流量隔离开，避免互相串门，VPN 实例（VRF）这玩意儿，就成了关键的“楚河汉界”。

VRF：一台路由器，N个平行宇宙？

THINKMO

01

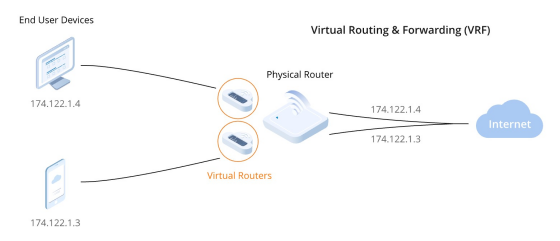

别跟我扯那些官方定义，什么“虚拟路由转发”，听着就头大。你就把它想象成，在一台物理路由器上，用魔法变出了好几个独立的“小路由器”。每个“小路由器”都有自己的地盘（路由表），互不干涉。

打个比方，就像你在一栋大楼里，隔出了好几间独立的公寓。每间公寓都有自己的门牌号、自己的水电煤气，互不影响。这样，即使大家都住在同一栋楼里，也能保证各自的隐私和安全。这，就是 VRF 的精髓。

VRF的“乾坤大挪移”：流量隔离术

THINKMO

02

VRF 的工作原理，说白了就是一套精密的“流量识别与分拣”机制。

  1. 流量入口识别： 当数据包进入路由器时，路由器会像机场安检一样，先扫描一下这个包的“身份证”（VRF 标签）。

  2. 分配专属路由表： 路由器根据“身份证”上的信息，把数据包扔进对应的“传送带”（虚拟路由表）。每个 VRF 实例都有自己独立的路由表，就像每个航班都有自己的航线一样。

  3. 安全转发： 数据包只能在自己的“传送带”上运行，无法进入其他 VRF 实例的领地。这样就保证了不同网络之间的流量隔离，避免了数据泄露的风险。

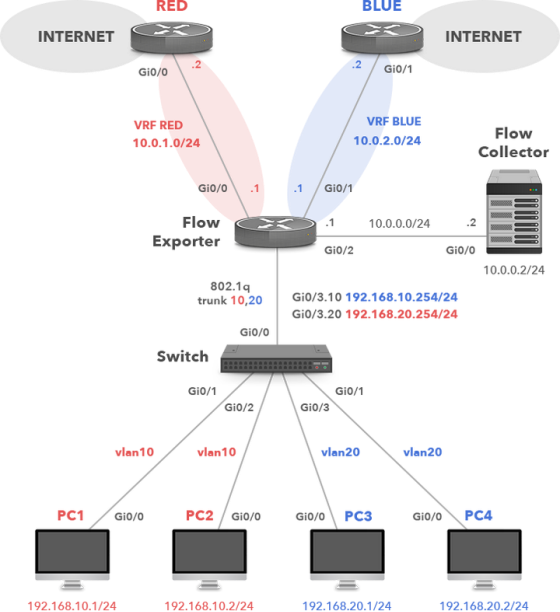

举个例子，公司里有财务部和研发部。财务部的数据包，只能在财务部的 VRF 实例里转发；研发部的数据包，也只能在研发部的 VRF 实例里转发。就算他们的数据包经过同一台路由器，也互不干扰，就像两条互不相交的平行线。

VRF的“十八般武艺”：应用场景大盘点

THINKMO

03

VRF 这门技术，应用场景可多了，简直是网络安全界的“万金油”。

  • 企业分支机构隔离： 大型企业通常有多个分支机构，每个分支机构都有自己的网络。用 VRF 可以把这些分支机构的网络隔离开，避免互相干扰。就好比每个分公司都有自己的独立办公室，互不串门。

  • 多租户环境： 云服务提供商经常会遇到多租户的问题，也就是多个客户共享同一台服务器。用 VRF 可以为每个客户创建一个独立的网络环境，保证客户数据的安全和隐私。这就像酒店里的不同房间，每个房间都有自己的门锁，互不干扰。

  • 虚拟化网络隔离： 在虚拟化环境中，多个虚拟机共享同一台物理服务器。用 VRF 可以为每个虚拟机分配不同的路由表，保证每个虚拟机的网络流量不被其他虚拟机访问。这就像在电脑上安装多个操作系统，每个操作系统都有自己的独立空间。

VRF配置的“葵花宝典”：手把手教你砌墙

THINKMO

04

想要用好 VRF，配置是关键。这里给大家分享一些配置要点，就像武林秘籍一样，助你快速上手。

  1. 创建 VRF 实例： 首先，你要创建一个 VRF 实例，给它起个名字，比如“财务部_VRF”。
[Switch1] ip vpn-instance HR_VPN   //创建VRF
[Switch1-vpn-instance-VRF] ipv4-family
[Switch1-vpn-instance-VRF-af-ipv4] route-distinguisher 100:1
[Switch1-vpn-instance-VRF-af-ipv4] vpn-target 111:1 both
[Switch1-vpn-instance-VRF-af-ipv4] quit
  • 老安解读： 这段代码就像给你的“小路由器”取了个名字，并分配了一个独一无二的“身份证号”（route-distinguisher）。后面的 vpn-target 就像是设置了进出这个“小路由器”的密码。
  1. 绑定接口到 VRF 实例： 接下来，你要把物理接口或虚拟接口绑定到这个 VRF 实例上。这就像把你的电脑网线插到对应的“小路由器”上。
[Switch1] interface Vlanif 2
[Switch1-Vlanif2] ip binding vpn-instance HR_VPN
  • 老安解读： 这段代码就像把你的网线插到了“HR_VPN”这个“小路由器”上，以后这个接口的所有流量，都只能在这个“小路由器”里玩了。
  1. 配置路由协议： 每个 VRF 实例都需要配置自己的路由协议，比如 OSPF、BGP 等。这就像给每个“小路由器”设置导航系统，告诉它数据包该往哪儿走。
[Switch1] ip route-static vpn-instance HR_VPN 0.0.0.0 0.0.0.0 10.0.0.3
  • 老安解读： 这段代码就像告诉“HR_VPN”这个“小路由器”，如果不知道数据包该往哪儿走，就把它扔到 10.0.0.3 这个地址。
  1. 路由隔离： 配置完成后，每个 VRF 实例的路由表都是完全独立的。这就像每个“小路由器”都有自己的地图，互不干扰。
[SW1]display ip routing-table vpn-instance HR_VPN
  • 老安解读： 这条命令可以让你查看“HR_VPN”这个“小路由器”的地图，看看它都知道哪些地方，又该怎么去。

VRF：网络安全“隔离带”，用好了，真香！

THINKMO

05

总而言之，VRF 就像网络安全里的“隔离带”，通过在同一台物理设备上创建多个虚拟路由表，有效地隔离不同的网络流量。无论是企业分支机构隔离、多租户环境，还是虚拟化网络隔离，VRF 都能发挥重要作用。

掌握 VRF 这门技术，就像掌握了一门“隔空取物”的绝技，让你的网络更加安全、灵活、可控。下次再有人问你 VRF 是什么，就把这篇文章甩给他，让他好好学习学习！
```
