一、VGA 协议

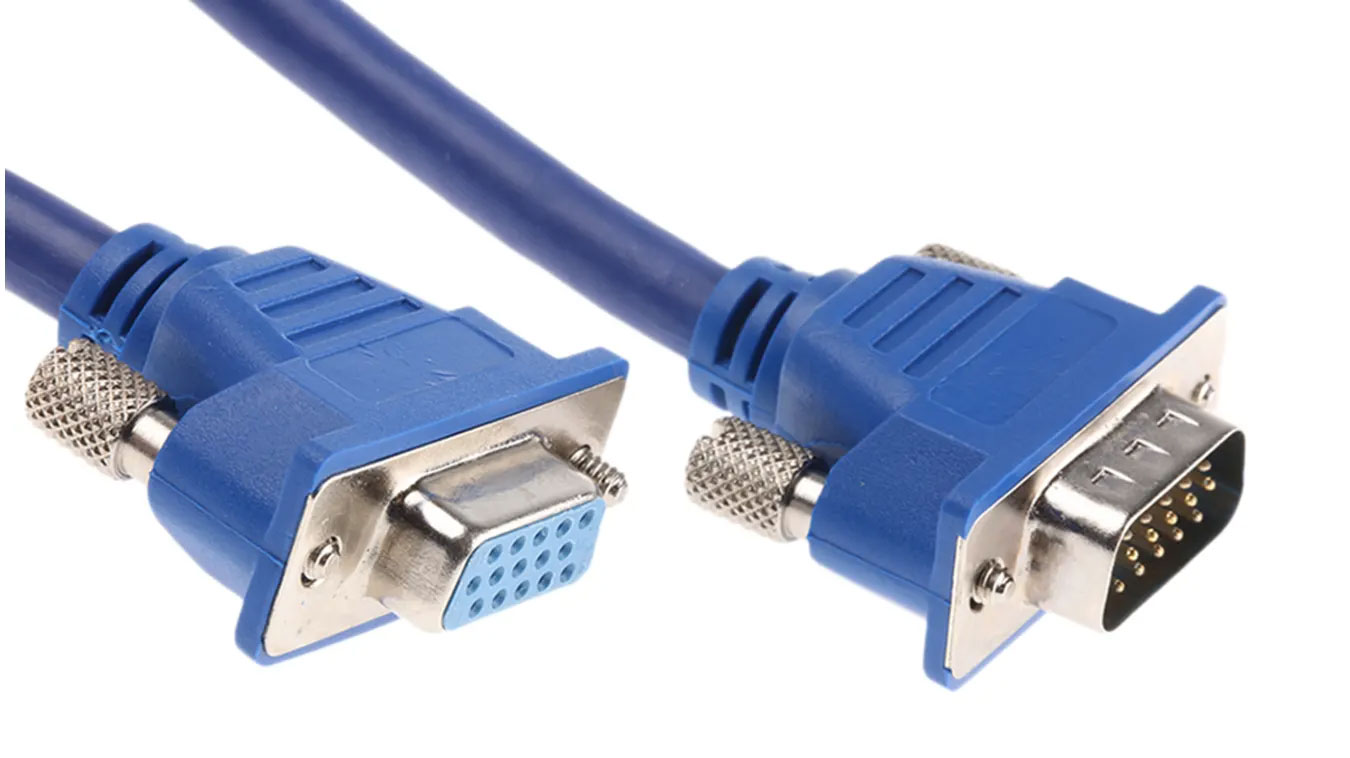

VGA（视频图像阵列 Video Graphics Array）是一种常见的视频显示标准，其核心是通过时序信号控制显示器的扫描过程。VGA时序分为 水平时序 和 垂直时序，分别控制每行和每帧的扫描。其主要信号线为：R、G、B信号、 HSYNC（行同步信号） 、 VSYNC（场同步信号）、GND

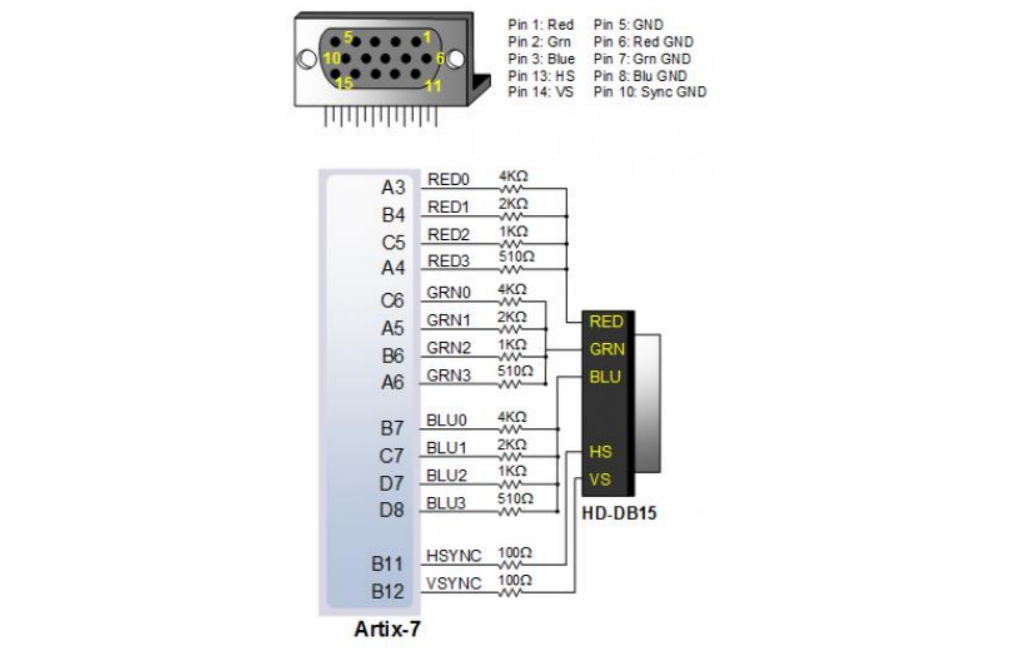

需要注意三原颜色的输入为模拟信号，而FPGA输出的信号为数字信号，所以要先驱动VGA必须进行数模转换，可以用DAC或者权电阻电路进行数模转换，我的开发板恰好设计右有权电阻电路，依次直接将数字信号输出到对应引脚即可（由于开发板电路限制，我RGB可输出位宽各4位，即RGB444的标准，精度不达RGB555或RGB565标准，因此输出数据若采用例如RGB565格式需对数据进行取舍，将高四位输出并舍去低位。不过后面我设计VGA控制器时仍然输出16位RGB数据，并在顶层模块进行数据取舍）。
（1）同步时序
行同步时序控制每一行的扫描，HSYNC每产生一个脉冲表示新一行数据开始传输，而行同步时序包括以下部分：
| 同步脉冲（Sync Pulse） | 同步信号，告诉显示器开始扫描新一行（时序图中为负极性脉冲） |
| 后沿（Back Porch） | 同步脉冲结束后的一段空白时间 |
| 左边界（Left Border） | 位于显示区域的左侧，是一段空白区域 |
| 显示区域（Visible Area） | 实际显示的像素区域（例如640像素） |
| 右边界（Right Border） | 位于显示区域的右侧，是一段空白区域 |
| 前沿（Front Porch） | 显示区域结束后的一段空白时间 |
| 水平总周期 = 同步脉冲 + 前沿 + 左边界 + 显示区域 + 右边界 + 后沿 | |

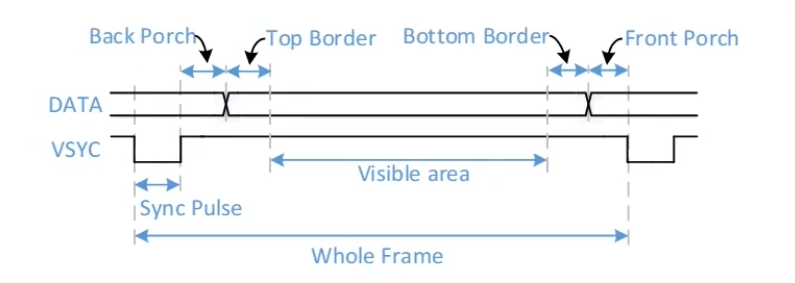

场同步时序控制每一帧的扫描，VSYNC每产生一个脉冲表示新一帧数据开始传输（所有行传输完成表示传输完一帧，下一帧又从第一行开始），其同步时序与行同步一致，不再赘述。

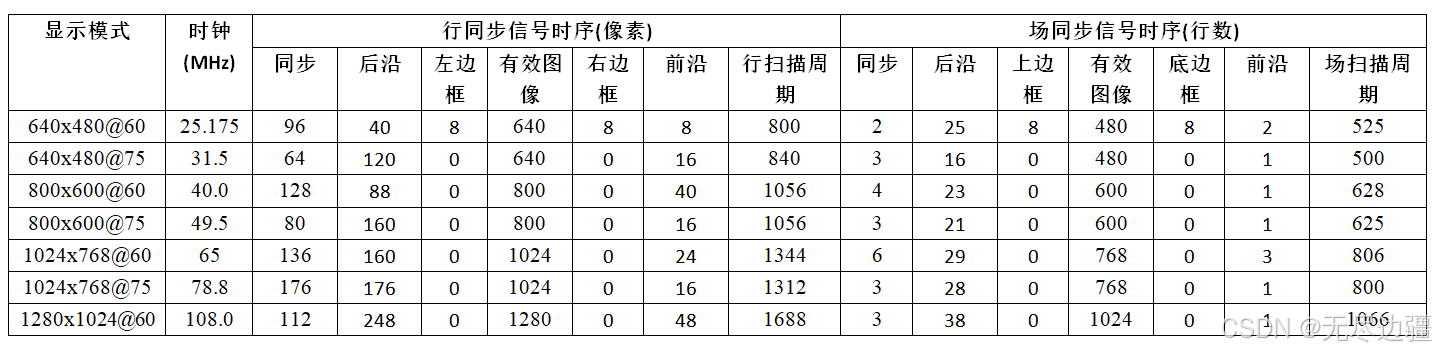

（2）时序参数标准
显示模式对应各自的标准，例如分辨率640x480 刷新率60Hz 要求时钟为 25.175MHZ：水平总周期*垂直总周期*刷新率=800*525*60Hz=25.2MHz ，这个频率非常重要，频率不准会导致图像同步失败导致显示出错，所以最好用稳定准确的时钟源，可以用IP核生成相应频率的时钟（亲身体会，做图像显示时各种出错，最后发现不是代码问题而是时钟频率选的25而不是25.2MHz，差了0.2导致结果出错）。
对于 640x480@60Hz，其同步脉冲持续96个时钟周期，有效图像区域为640个时钟周期，有效图像期间每个时钟周期会扫描一个像素点数据，一行640个像素刚好640个时钟周期扫描完成。
在设计VGA控制器时一定需要根据输出情况进行参数设置。
二、彩条显示
（1）设计要求
1. VGA驱动液晶显示屏，要求分辨率640*480，刷新率60Hz
2. 在屏幕上竖向显示彩条（红 橙 黄 绿 青 蓝 紫 黑 白 灰）
（2）模块设计
1.同步信号的产生时机：可以分别通过两个计数器 h_cnt、v_cnt 进行实现。水平计数器 h_cnt 每个clk时钟就加 1，计满水平总周期后置0重新开始计数，通过判断其值对水平同步信号进行控制；需要注意垂直计数器 v_cnt 每当 h_cnt 记满一轮再加 1，即表示一行数据扫描完成后再开始下一行。
2.像素坐标换算：通过一个data_valid信号判断是否属于有效数据区间，如果data_valid为1则进行坐标换算，x*y范围即为输出分辨率范围640*480。
`timescale 1ns / 1ps
module VGA_ctrl(
input wire clk, //25MHz（根据显示模式大致计算：如640*480@60Hz：水平总周期*垂直总周期*刷新率=800*525*60Hz=25.2MHz）
input wire rst_n, //复位
output wire hsync, //行同步信号
output wire vsync, //场同步信号
output reg [15:0] RGB //RGB565格式数据(Red[15:11] Green[10:5] Blue[4:0])
);
reg [11:0] h_cnt; //水平计数器（行:对应像素点的行位置x）
reg [11:0] v_cnt; //垂直计数器（场:对应像素点的列位置y）
wire data_valid; //数据有效信号（有效数据期间为1）
wire [11:0] pix_x; //像素点x坐标（左上角为原点）
wire [11:0] pix_y; //像素点y坐标
//VGA时序参数(代表各区间持续的时钟周期个数,根据输出分辨率进行设置)
parameter H_SYNC = 12'd96, //水平同步脉冲时间
H_LEFT = 12'd8, //水平左边时间
H_BACK = 12'd40, //水平后沿时间
H_DATA = 12'd640, //水平数据输出时间
H_RIGHT = 12'd8, //水平右边时间
H_FRONT = 12'd8, //水平前沿时间
H_TOTAL = H_SYNC + H_BACK + H_LEFT + H_DATA + H_RIGHT + H_FRONT, //水平总计时间
V_SYNC = 12'd2, //垂直同步脉冲时间
V_LEFT = 12'd8, //垂直左边时间
V_BACK = 12'd25, //垂直后沿时间时间
V_RIGHT = 12'd8, //垂直右边时间
V_DATA = 12'd480, //垂直数据输出
V_FRONT = 12'd2, //垂直前沿时间
V_TOTAL = V_SYNC + V_BACK + V_LEFT + V_DATA + V_RIGHT + V_FRONT; //垂直总计时间
//颜色参数 RGB565格式
localparam RED = 16'hF800,//红
ORANGE = 16'hFC00,//橙
YELLOW = 16'hFFE0,//黄
GREEN = 16'h07E0,//绿
CYAN = 16'h07FF,//青
BLUE = 16'h001F,//蓝
PURPPLE = 16'hF81F,//紫
BLACK = 16'h0000,//黑
WHITE = 16'hFFFF,//白
GRAY = 16'hD69A;//灰
//**********************计数器**********************//
//水平计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
h_cnt <= 12'd0;
else if (h_cnt == H_TOTAL-1)
h_cnt <= 12'd0;
else
h_cnt <= h_cnt + 12'd1;
end
//垂直计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
v_cnt <= 12'd0;
else if (v_cnt == V_TOTAL-1) //一帧结束
v_cnt <= 12'd0;
else if (h_cnt == H_TOTAL-1) //递增条件是一行结束
v_cnt <= v_cnt + 12'd1;
end
//*******************生成同步信号*******************//
assign hsync = (h_cnt < H_SYNC) ? 1'b0 : 1'b1;//输出负脉冲‾\_/‾‾‾‾‾‾‾‾‾‾‾‾\_/‾
assign vsync = (v_cnt < V_SYNC) ? 1'b0 : 1'b1;//输出负脉冲
//assign hsync = (h_cnt < H_SYNC) ? 1'b1 : 1'b0;//输出正脉冲_/‾\____________/‾\_
//assign vsync = (v_cnt < V_SYNC) ? 1'b1 : 1'b0;//输出正脉冲
//*******************换算横纵坐标*******************//
assign data_valid = (h_cnt >= H_SYNC + H_BACK + H_LEFT -1) &&
(v_cnt >= V_SYNC + V_BACK + V_LEFT -1) &&
(h_cnt <= H_SYNC + H_BACK + H_LEFT + H_DATA -1) &&
(v_cnt <= V_SYNC + V_BACK + V_LEFT + V_DATA -1); //水平垂直计数器均处于有效数据区间
assign pix_x = (data_valid) ? (h_cnt - (H_SYNC + H_BACK + H_LEFT -1)) : 12'hFFF; //有效坐标范围为0 ~ H_DATA-1
assign pix_y = (data_valid) ? (v_cnt - (V_SYNC + V_BACK + V_LEFT -1)) : 12'hFFF; //有效坐标范围为0 ~ V_DATA-1
//*******************输出像素数据*******************//
// 生成图像数据
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
RGB <= BLACK;
else if (pix_x <= H_DATA/10*1 -1)//红
RGB <= RED;
else if (pix_x <= H_DATA/10*2 -1)//橙
RGB <= ORANGE;
else if (pix_x <= H_DATA/10*3 -1)//黄
RGB <= YELLOW;
else if (pix_x <= H_DATA/10*4 -1)//绿
RGB <= GREEN;
else if (pix_x <= H_DATA/10*5 -1)//青
RGB <= CYAN;
else if (pix_x <= H_DATA/10*6 -1)//蓝
RGB <= BLUE;
else if (pix_x <= H_DATA/10*7 -1)//紫
RGB <= PURPPLE;
else if (pix_x <= H_DATA/10*8 -1)//黑
RGB <= BLACK;
else if (pix_x <= H_DATA/10*9 -1)//白
RGB <= WHITE;
else if (pix_x <= H_DATA/10*10-1)//灰
RGB <= GRAY;
else
RGB <= BLACK;
end
endmodule（3）顶层模块
前面提到了我的开发板全电阻网络支持RGB各4位的输出方式，因此需要在顶层模块中对RGB565格式数据进行处理，我这里做了输出三原色高四位的操作，此外还添加了一个时钟IP将FPGA的100MHz系统时钟分频产生一个25.2MHz的时钟供VGA控制器使用。
`timescale 1ns / 1ps
module VGA_top(
input wire clk, //系统时钟100MHz
input wire rst_n, //复位
output wire hsync, //行同步信号
output wire vsync, //场同步信号
output wire[3:0] red, //红色像素分量
output wire[3:0] green, //绿色像素分量
output wire[3:0] blue //蓝色像素分量
);
wire clk_div; //25.2MHz分频时钟线
wire [15:0] RGB; //RGB565格式数据(Red[15:11] Green[10:5] Blue[4:0])
assign red = RGB[15:12]; //截取红色分量高4位
assign green = RGB[10:7]; //截取绿色分量高4位
assign blue = RGB[4:1]; //截取蓝色分量高4位
clk_wiz_0 clk_wiz_0(
.clk_in1 (clk),
.clk_out1 (clk_div)
);
VGA_ctrl VGA_ctrl( //VGA控制器
.clk (clk_div),
.rst_n (rst_n),
.hsync (hsync),
.vsync (vsync),
.RGB (RGB)
);
endmodule（4）效果
将屏幕纵向划分为10等分，依次显示：红橙黄绿青蓝紫黑白灰。
二、静态图像显示
（1）设计要求
1. VGA驱动液晶显示屏，要求分辨率 640x480，刷新率 60Hz
2. 在屏幕上部分区域显示一个大小 256*160 的图像
3. 图像数据通过初始化存储在RAM中，VGA控制器从RAM读取数据并输出
（2）图像数据
图像数据是以RGB565格式输出给显示屏，所以需要将显示的图片转换为RGB565格式，我这里用到了 BMP2Mif 这么一个小工具，可以将.bmp格式的位图转换为RGB565格式数据。如图所示按以下步骤进行：

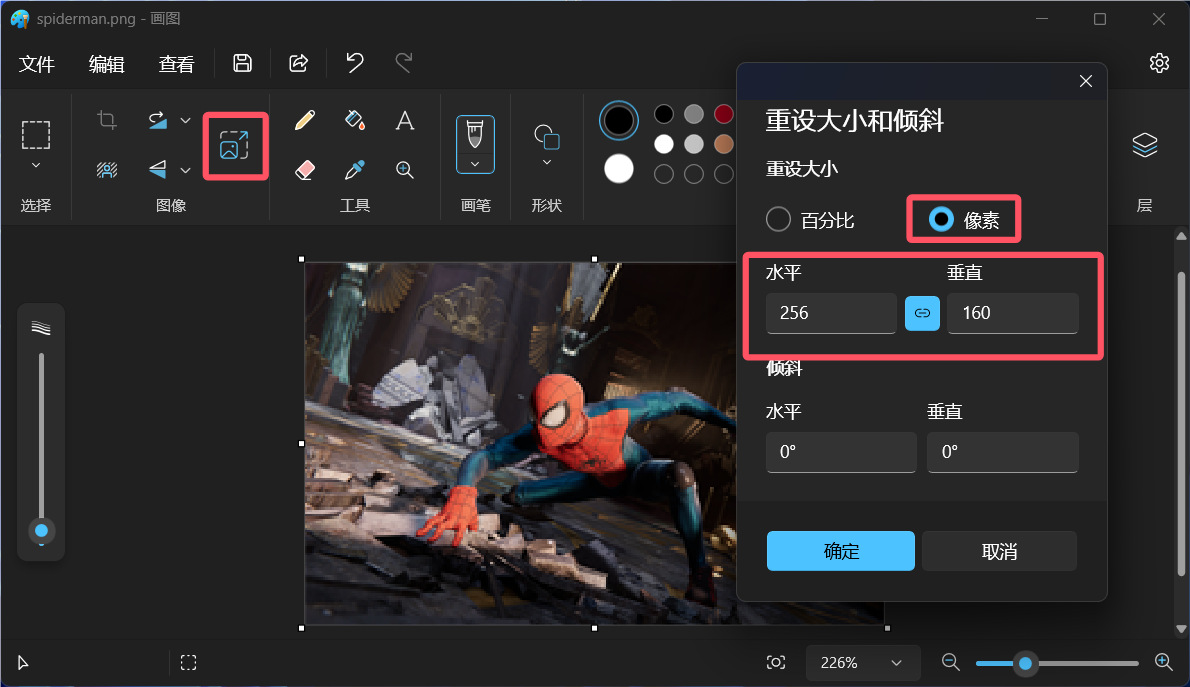

将待显示的图片通过电脑画图工具打开，锁定比例重设大小，我这里缩小为256*160，要缩小的原因是因为图像存在 RAM中，而FPGA 的 Block RAM资源有限，使用RAM时需要保证能够存下一整张图片。

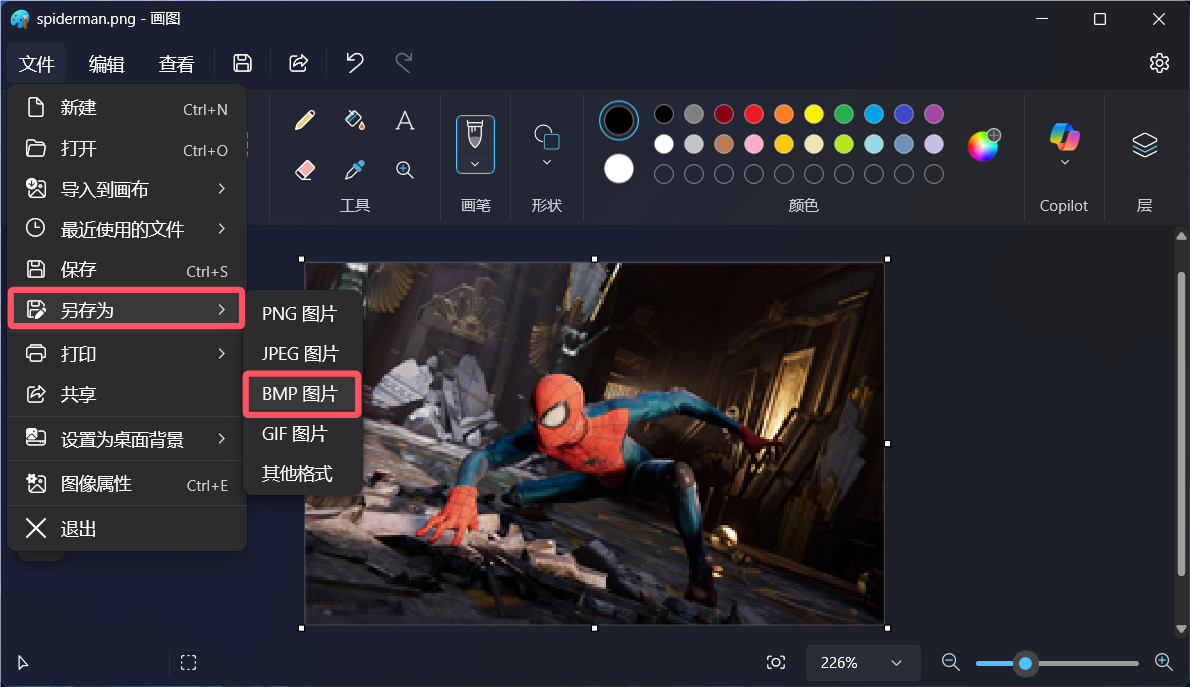

另存为BMP格式的位图

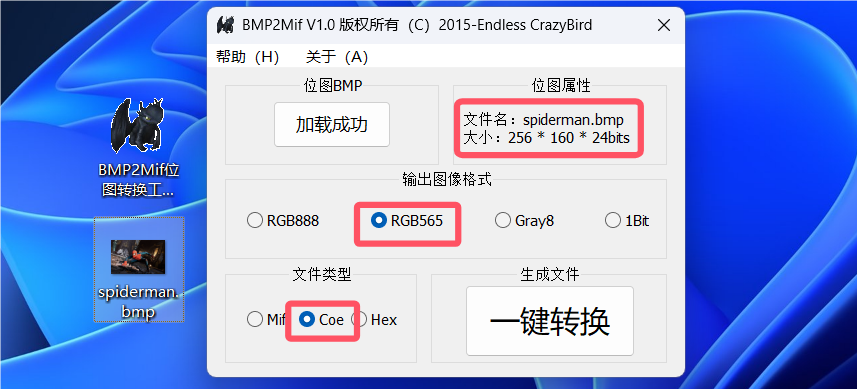

用 BMP2Mif 将.bmp格式的位图转换为RGB565格式数据，并以Coe文件类型保存，可供 RAM 进行数据初始化。

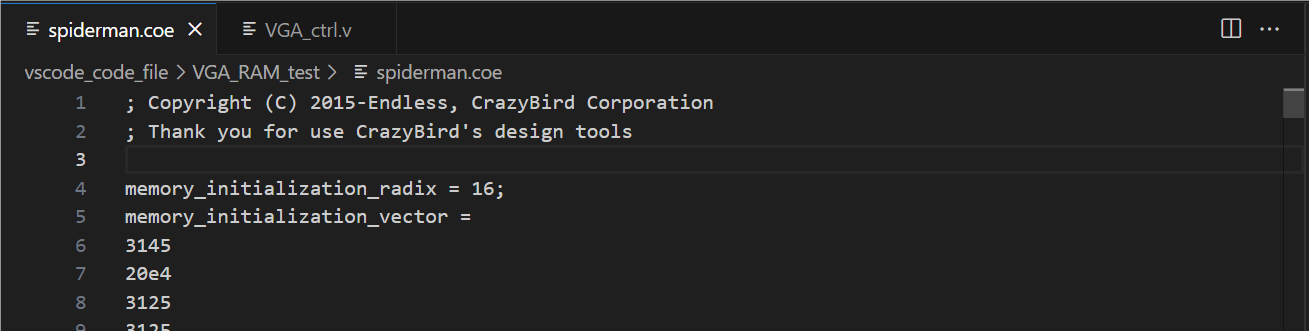

转换得到的COE文件如下（图像数据一共 40960个 16位数据）：

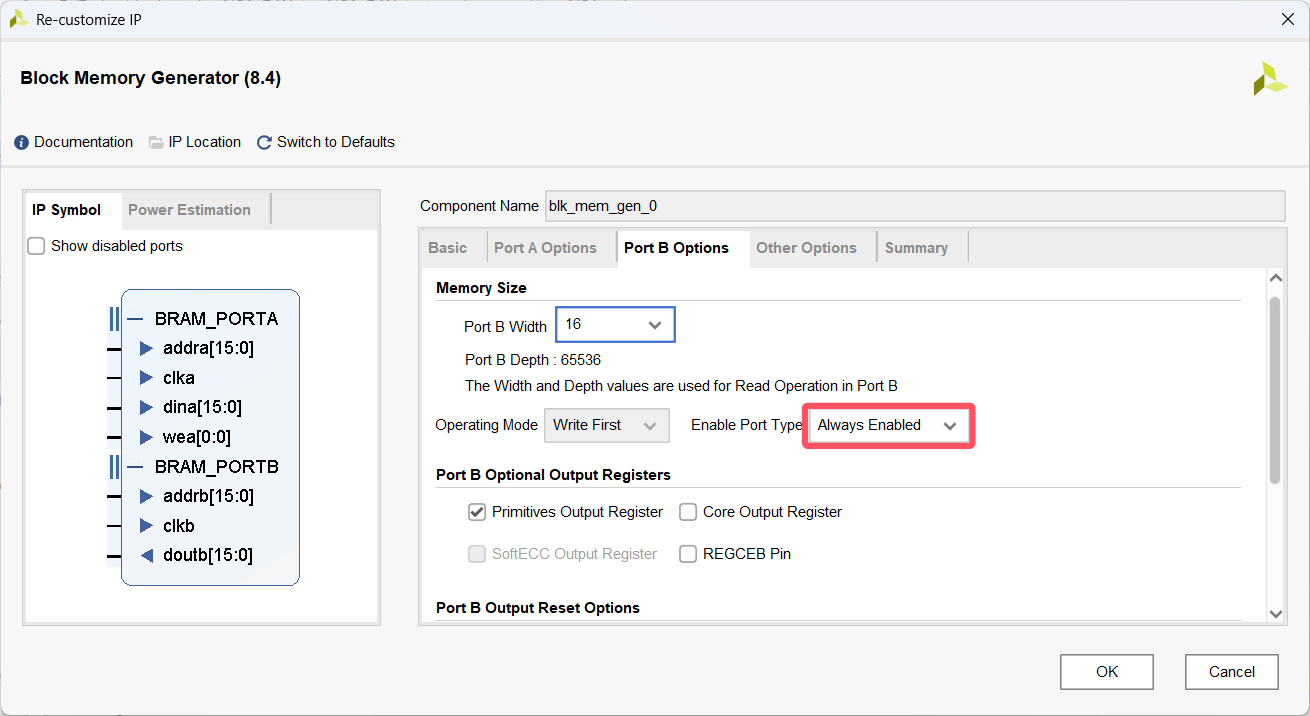

RAM IP核选16位地址对应深度65535（用了板上30个Block RAM资源，图像数据一共 40960个 16位数据，可以全部存进去）。注意我选的RAM类型为 Simple Dual Port RAM 即双端口RAM，A端口写数据，B端口读数据，但是实际我只用了B端口读数据，A端口不用。

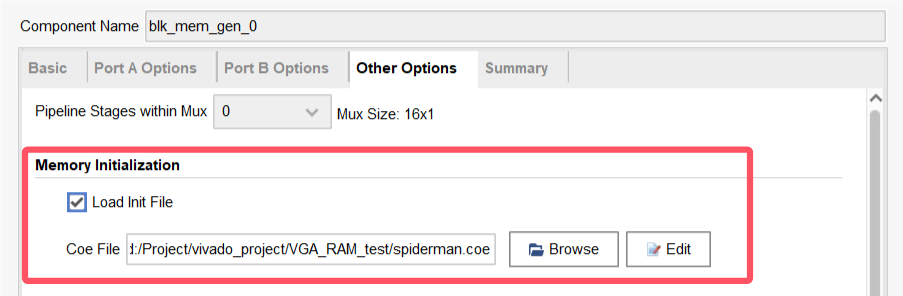

初始化文件选择之前生成的.coe文件
（3）模块设计
VGA控制器代码时序控制的部分没有变化，主要是添加输入数据和输出地址端口，并修改输出像素数据部分的代码逻辑，关键是保证读数据的地址只在要显示区域进行自增，同时数据也需要在该区域进行更新：
`timescale 1ns / 1ps
module VGA_ctrl(
input wire clk, //25MHz（根据显示模式大致计算：如640*480@60Hz：水平总周期*垂直总周期*刷新率=800*525*60Hz=25.2MHz）
input wire rst_n, //复位
input wire [15:0]data_in, //数据输入（数据从RAM读取）
output wire hsync, //行同步信号
output wire vsync, //场同步信号
output reg [15:0]RGB, //RGB565格式数据(Red[15:11] Green[10:5] Blue[4:0])
output reg [15:0]data_addr //数据地址（RAM数据地址）
);
reg [11:0] h_cnt; //水平计数器（行:对应像素点的行位置x）
reg [11:0] v_cnt; //垂直计数器（场:对应像素点的列位置y）
wire data_valid; //数据有效信号（有效数据期间为1）
wire [11:0] pix_x; //像素点x坐标（左上角为原点）
wire [11:0] pix_y; //像素点y坐标
//VGA时序参数(代表各区间持续的时钟周期个数,根据输出分辨率进行设置)
parameter H_SYNC = 12'd96, //水平同步脉冲时间
H_BACK = 12'd40, //水平后沿时间
H_LEFT = 12'd8, //水平左边时间
H_DATA = 12'd640, //水平数据输出时间
H_RIGHT = 12'd8, //水平右边时间
H_FRONT = 12'd8, //水平前沿时间
H_TOTAL = H_SYNC + H_BACK + H_LEFT + H_DATA + H_RIGHT + H_FRONT, //水平总计时间
V_SYNC = 12'd2, //垂直同步脉冲时间
V_BACK = 12'd25, //垂直后沿时间时间
V_LEFT = 12'd8, //垂直左边时间
V_DATA = 12'd480, //垂直数据输出
V_RIGHT = 12'd8, //垂直右边时间
V_FRONT = 12'd2, //垂直前沿时间
V_TOTAL = V_SYNC + V_BACK + V_LEFT + V_DATA + V_RIGHT + V_FRONT; //垂直总计时间
//颜色参数 RGB565格式
localparam RED = 16'hF800,//红
ORANGE = 16'hFC00,//橙
YELLOW = 16'hFFE0,//黄
GREEN = 16'h07E0,//绿
CYAN = 16'h07FF,//青
BLUE = 16'h001F,//蓝
PURPPLE = 16'hF81F,//紫
BLACK = 16'h0000,//黑
WHITE = 16'hFFFF,//白
GRAY = 16'hD69A;//灰
//**********************计数器**********************//
//水平计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
h_cnt <= 12'd0;
else if (h_cnt == H_TOTAL-1) //一行结束
h_cnt <= 12'd0;
else
h_cnt <= h_cnt + 12'd1;
end
//垂直计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
v_cnt <= 12'd0;
else if (v_cnt == V_TOTAL-1) //一帧结束
v_cnt <= 12'd0;
else if (h_cnt == H_TOTAL-1) //递增条件是一行结束
v_cnt <= v_cnt + 12'd1;
end
//*******************生成同步信号*******************//
assign hsync = (h_cnt < H_SYNC) ? 1'b0 : 1'b1;//输出负脉冲‾\_/‾‾‾‾‾‾‾‾‾‾‾‾\_/‾
assign vsync = (v_cnt < V_SYNC) ? 1'b0 : 1'b1;//输出负脉冲
//assign hsync = (h_cnt < H_SYNC) ? 1'b1 : 1'b0;//输出正脉冲_/‾\____________/‾\_
//assign vsync = (v_cnt < V_SYNC) ? 1'b1 : 1'b0;//输出正脉冲
//*******************换算横纵坐标*******************//
assign data_valid = (h_cnt >= H_SYNC + H_BACK + H_LEFT -1) &&
(v_cnt >= V_SYNC + V_BACK + V_LEFT -1) &&
(h_cnt <= H_SYNC + H_BACK + H_LEFT + H_DATA -1) &&
(v_cnt <= V_SYNC + V_BACK + V_LEFT + V_DATA -1); //水平垂直计数器均处于有效数据区间
assign pix_x = (data_valid) ? (h_cnt - (H_SYNC + H_BACK + H_LEFT -1)) : 12'hFFF; //有效坐标范围为0 ~ H_DATA-1
assign pix_y = (data_valid) ? (v_cnt - (V_SYNC + V_BACK + V_LEFT -1)) : 12'hFFF; //有效坐标范围为0 ~ V_DATA-1
//*******************输出像素数据*******************//
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
RGB <= BLACK;
else if (pix_x >= 192 && pix_x < 448 && pix_y >= 160 && pix_y < 320) //显示位置为屏幕中间256*160区域
RGB <= data_in;
else
RGB <= BLACK;
end
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
data_addr <= 16'h0;
else if (v_cnt == V_TOTAL-1) //一帧结束，从头开始
data_addr <= 16'h0;
else if (pix_x >= 192 && pix_x < 448 && pix_y >= 160 && pix_y < 320)
data_addr <= data_addr + 16'h1;
end
endmodule
（4）顶层模块
例化三个模块：时钟模块、VGA控制器、RAM模块。同时RGB数据输出仍然是截取高位。
`timescale 1ns / 1ps
module VGA_RAM_test_top(
input wire clk, //系统时钟100MHz
input wire rst_n, //复位
output wire hsync, //行同步信号
output wire vsync, //场同步信号
output wire[3:0] red, //红色像素分量
output wire[3:0] green, //绿色像素分量
output wire[3:0] blue //蓝色像素分量
);
wire clk_div; //25.2MHz分频时钟线
wire [15:0] ram_addr; //ram数据地址线
wire [15:0] ram_data; //ram读出数据线
wire [15:0] RGB; //RGB565格式数据(Red[15:11] Green[10:5] Blue[4:0])
assign red = RGB[15:12]; //截取红色分量高4位
assign green = RGB[10:7]; //截取绿色分量高4位
assign blue = RGB[4:1]; //截取蓝色分量高4位
clk_wiz_0 clk_wiz_0(
.clk_out1 (clk_div),
.clk_in1 (clk)
);
VGA_ctrl VGA_ctrl( //VGA控制器
.clk (clk_div),
.rst_n (rst_n),
.data_addr (ram_addr),
.data_in (ram_data),
.hsync (hsync),
.vsync (vsync),
.RGB (RGB)
);
blk_mem_gen_0 blk_mem_gen_0 (
.clka (0),
.wea (0),
.addra (0),
.dina (0),
.clkb (clk_div),
.addrb (ram_addr),
.doutb (ram_data)
);
endmodule（5）效果
