焊接缺陷智能检测系统技术文档

系统概述

焊接缺陷智能检测系统是基于YOLOv11x深度学习架构开发的专业工业质检解决方案，专门用于自动化识别焊接过程中的各类缺陷。该系统能够高效检测四种关键目标：焊接缺陷、焊缝位置、工件轮廓和气孔分布，为焊接工艺质量监控提供智能化工具。

技术规格

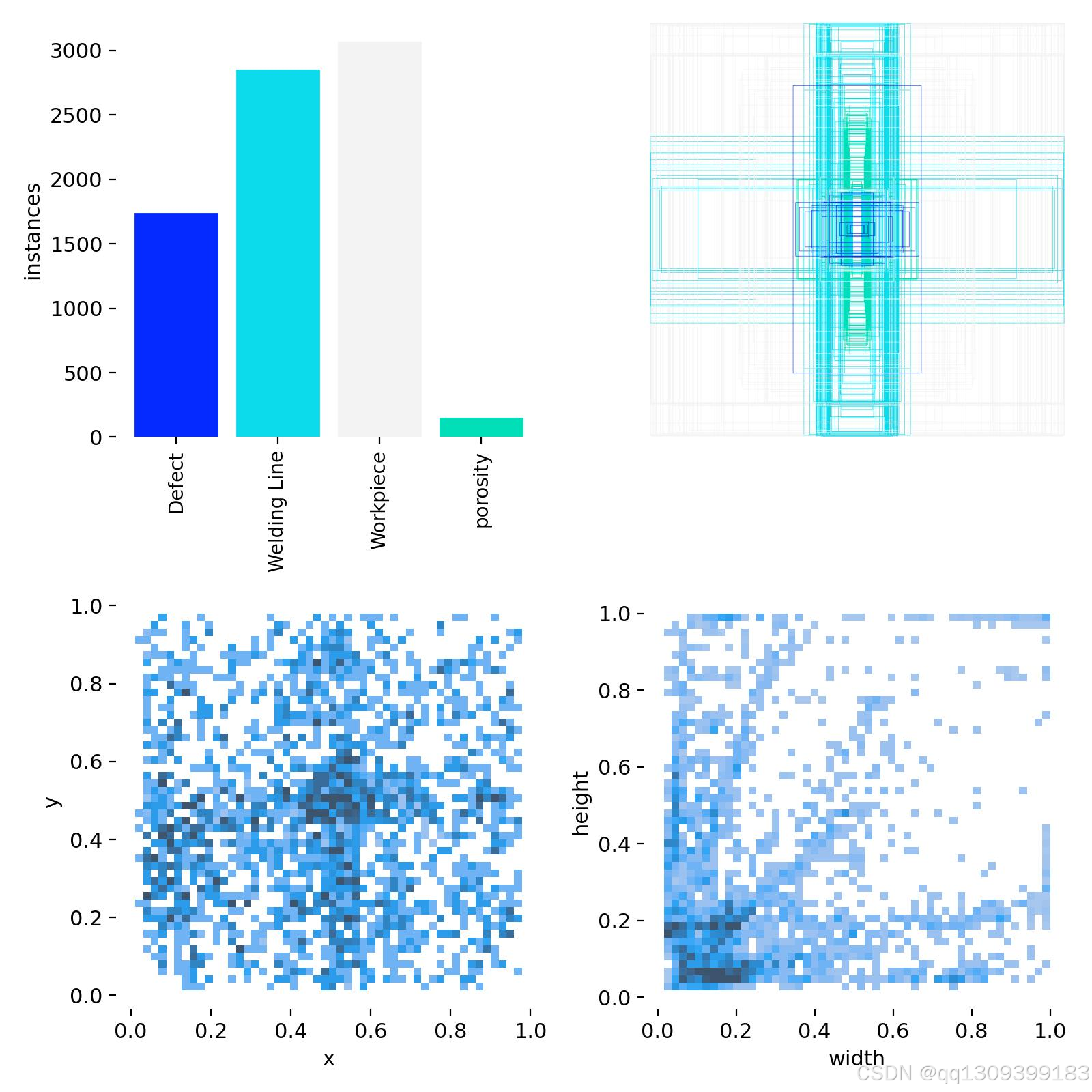

在这里插入图片描述

本系统采用优化的YOLOv11x模型，具有以下技术特性：

网络深度：464层融合结构
参数量：56,831,644个可训练参数
计算量：194.4 GFLOPs
推理速度：平均29.7ms/帧（包含预处理和后处理）
支持设备：CUDA GPU（默认device=0）和CPU

性能指标

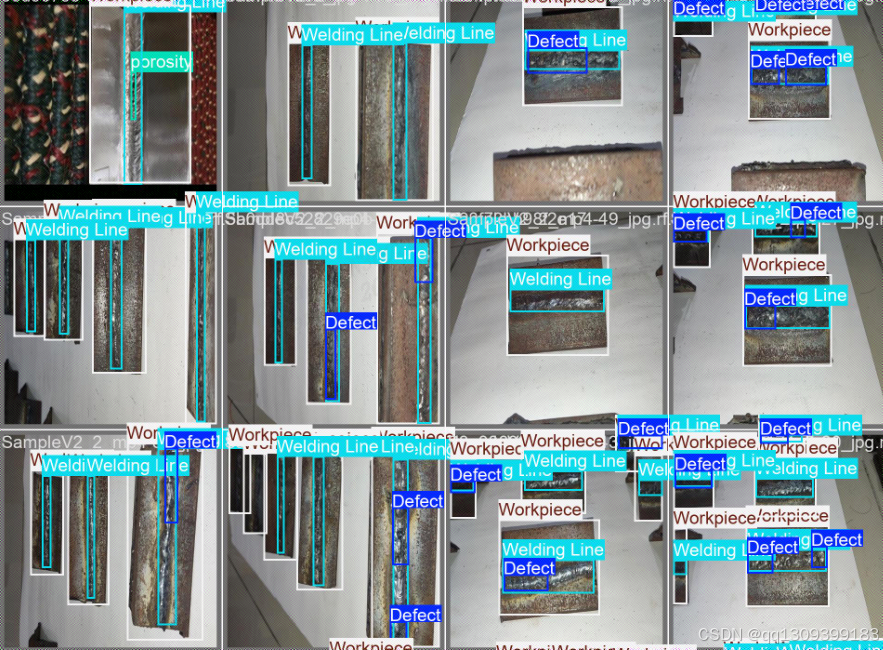

在这里插入图片描述

在标准测试集（116张图像，773个实例）上表现出色：

整体mAP50达到0.842，其中工件识别精度最高（mAP50=0.992）
各类别检测表现：
- 焊缝识别：召回率0.966
- 气孔检测：精确率0.939
- 缺陷发现：最具挑战性（mAP50=0.445）
处理效率：完整pipeline每秒可处理约33帧

部署指南

环境要求

Python 3.7+
PyTorch 1.8+
Ultralytics YOLO v8.0+
CUDA 11.3（GPU加速推荐）

基础使用示例

from ultralytics import YOLO

# 初始化模型（支持本地路径或URL）
model = YOLO('weights/welding_defects_yolo11x.pt')

# 单图推理
results = model.predict(
    'weld_sample.jpg',
    conf=0.25,  # 置信度阈值
    iou=0.45,   # IOU阈值
    save=True,   # 自动保存结果
    device='cuda:0'  # 指定计算设备
)

# 视频流处理
model.predict('rtsp://production_line_cam.mp4', save=True)

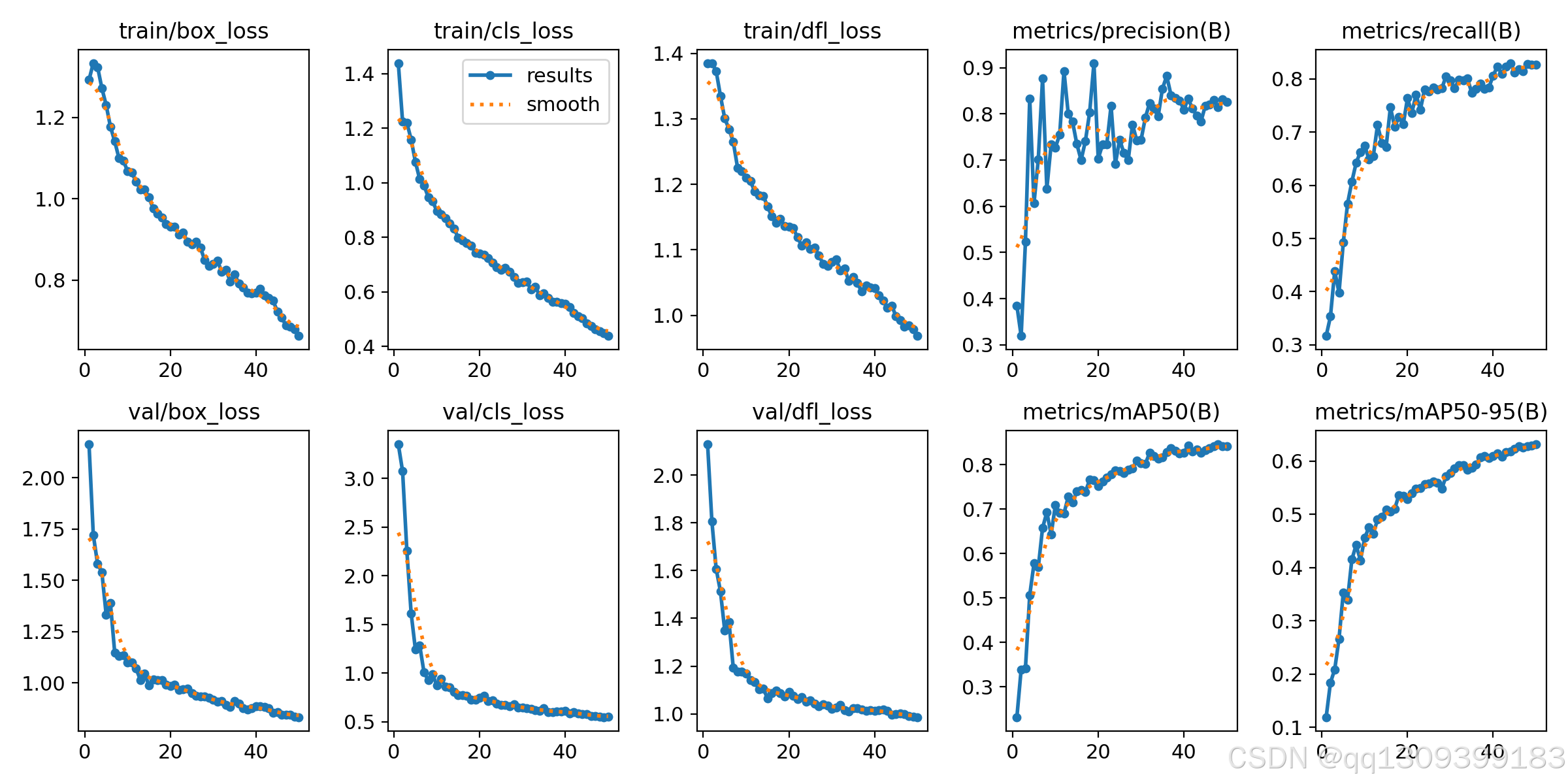

在这里插入图片描述

高级功能

批量处理模式：

# 处理整个目录的图片
model.predict('dataset/test_batch/*.png', batch_size=8)

结果可视化：

# 获取检测结果
result = results[0]
result.show()  # 显示带标注图像
result.save('output/annotated.jpg')  # 保存结果

# 提取检测信息
boxes = result.boxes  # 边界框数据
masks = result.masks   # 分割掩码（若适用）

性能分析工具：

from ultralytics.yolo.utils.benchmarks import benchmark

# 模型基准测试
benchmark(model=model, data='welding.yaml', imgsz=640)

工业应用场景

本系统特别适用于以下场景：

自动化焊接生产线：实时监控焊缝质量
压力容器制造：检测关键部位的气孔缺陷
管道焊接质检：长焊缝的连续性检测
航空航天部件：高精度焊接质量评估

模型优化建议

针对特定应用场景的改进方向：

数据增强：增加焊接火花、金属反光等工况的样本
迁移学习：使用领域特定数据微调模型
多尺度训练：提升对小缺陷的敏感度
TensorRT加速：部署时转换为优化引擎
`在这里插入代码片

YOLO11x summary (fused): 464 layers, 56,831,644 parameters, 0 gradients, 194.4 GFLOPs
Class Images Instances Box(P R mAP50 mAP50-95): 100%|██████████| 7/7 [00:06<00:00, 1.11it/s]
all 116 773 0.826 0.827 0.842 0.632
Defect 56 131 0.552 0.427 0.445 0.202
Welding Line 116 294 0.873 0.966 0.966 0.679
Workpiece 110 307 0.941 0.987 0.992 0.938
porosity 35 41 0.939 0.927 0.965 0.71
Speed: 0.5ms preprocess, 26.3ms inference, 0.0ms loss, 2.9ms postprocess per image
