Universal_Robots_ROS2_Driver实现UR机械臂仿真控制(1)

一、仿真环境搭建

二、UR机械臂驱动接口

三、Universal_Robots_ROS2_Driver驱动下载

四、UR_sim仿真器下载

4.1 UR_sim介绍

4.2 使用docker容器拉取UR_sim镜像

4.3 运行UR_sim仿真器

五、基于Universal_Robots_ROS2_Driver实现UR机械臂仿真控制

5.1 通过URSim simulator示教器控制机器人运动

5.2 基于Universal_Robots_ROS2_Driver实现UR机械臂仿真控制

参考资料

总结

一、仿真环境搭建

虚拟机-VMware Workstation Pro 17
Linux环境-Ubuntu22.04
ROS2-humble
Docker（用来跑ur_sim仿真器）

因为是个人科研笔记，有需要的读者可以自行安装上述环境，请恕笔者此处惜墨不赘

二、UR机械臂驱动接口

Universal Robot机械臂驱动接口主要有以下几种：

Interface	UrDriver port	Robot port
Primary Interface	~	30001
Secondary Interface	~	30002
RTDE	~	30004
Dashboard Server	~	29999
ScriptSender	50002	~
ReverseInterface	50001	~

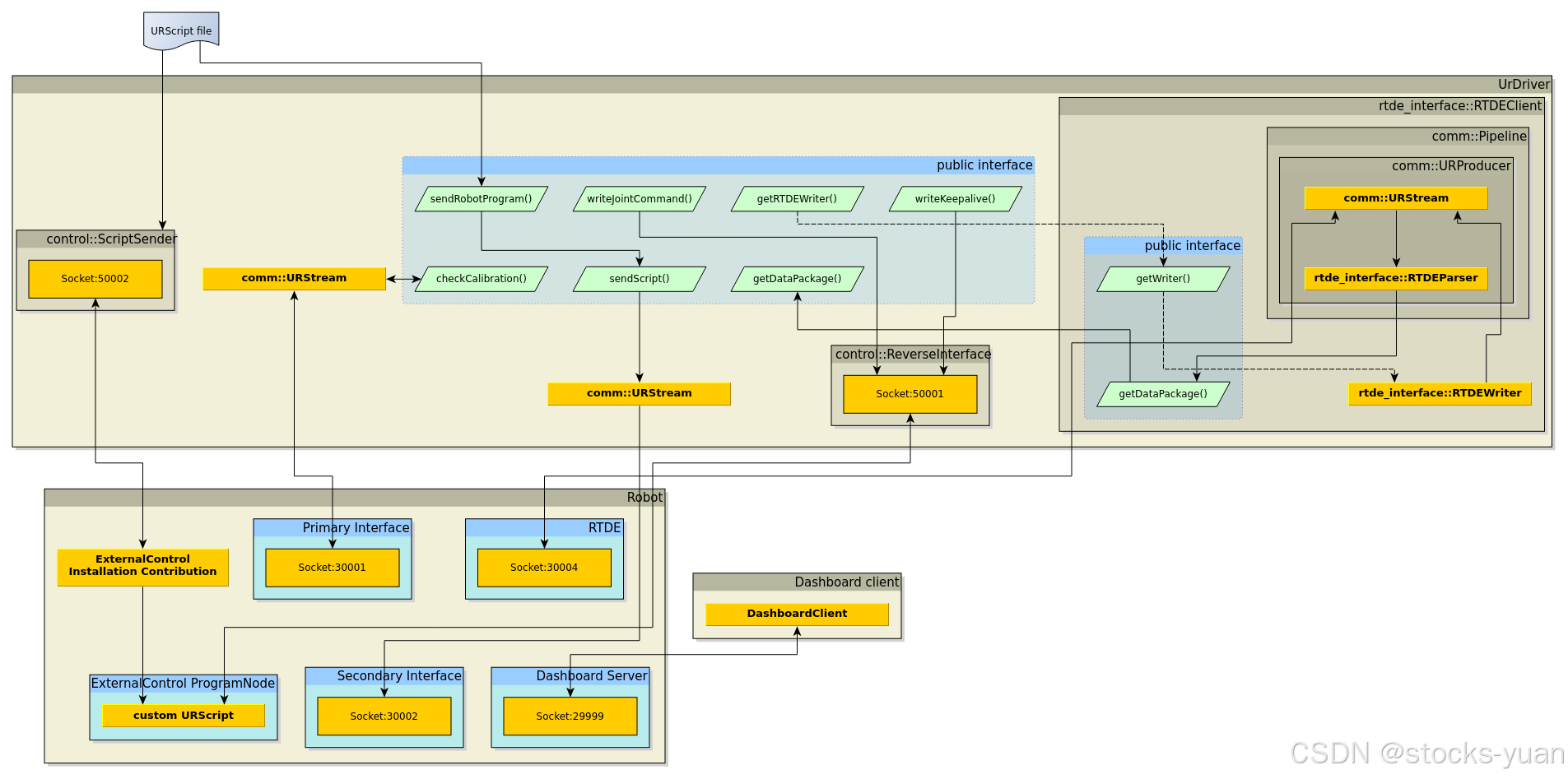

每种接口详情请点击链接查看，ur_robot_driver使用ReverseInterface接口

三、Universal_Robots_ROS2_Driver驱动下载

UR官方提供两种ur_robot_driver下载的方式：二进制包安装以及从源码构建。由于我们主要是作为使用者，这里采用二进制安装就可以，二进制安装只需要使用一条apt install命令，十分便捷。

sudo apt-get install ros-${ROS_DISTRO}-ur

四、UR_sim仿真器下载

4.1 UR_sim介绍

UR_sim是由UR官方提供的一种代替真实UR机械臂的离线仿真器，并且据官方描述ur_sim在功能上几乎可以做到完全代替真实机械臂。ur_sim必须在linux环境中运行，这里我们采用官方推荐的docker容器运行ur_sim。

4.2 使用docker容器拉取UR_sim镜像

这部分请参考下面这篇文章的解决方法部分：

彻底解决docker：docker: Get https://registry-1.docker.io/v2/: net/http: request canceled 报错

完成上文“刷新更改并重新启动 Docker”步骤后：

调用docker pull命令应该可以从docker hub中成功拉取镜像

拉取cb3系列机械臂命令

docker pull universalrobots/ursim_cb3

拉取e系列机械臂命令

docker pull universalrobots/ursim_e-series

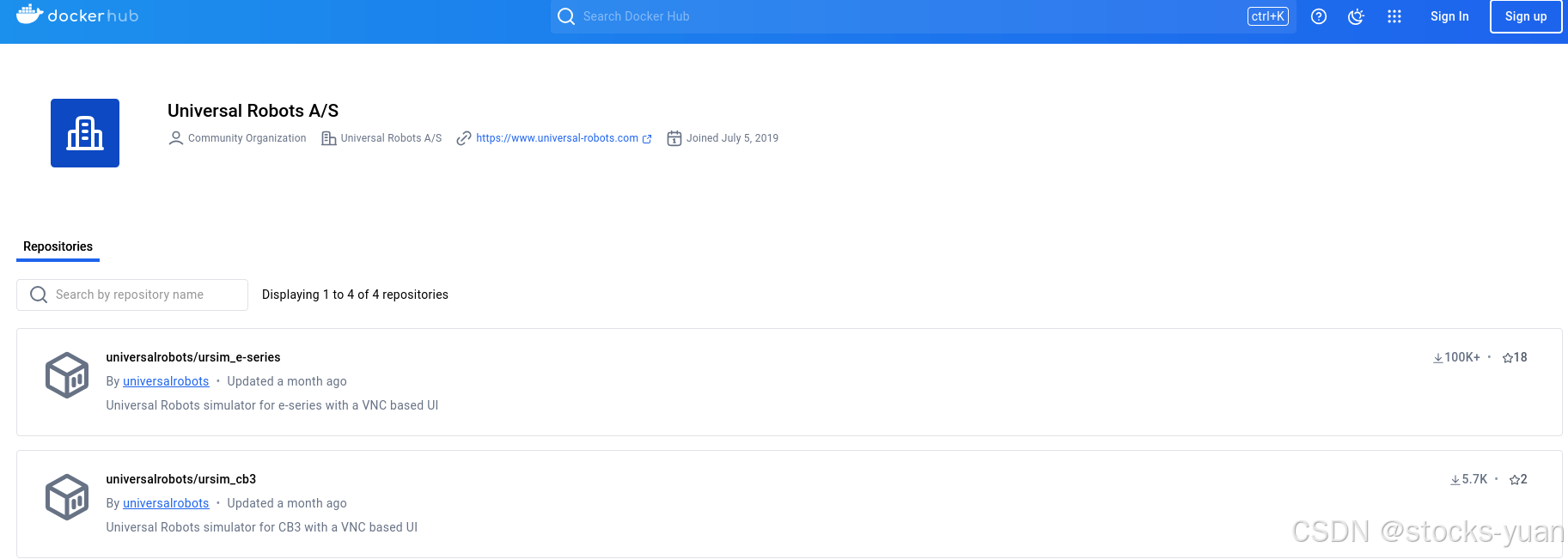

这里我放出docker hub上UR官方的访问链接，里面有关于cb3系列和e系列镜像的详细资料。

如果出现最后终端出现EOF说明下载失败，解决方案如下

【Docker】修改Docke上传/下载并发线程数（解决docker: unexpected EOF.）

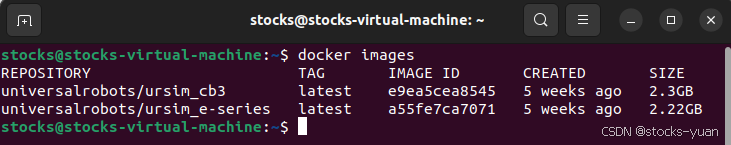

如果下载完成，可以输入 docker images 命令测试是否下载成功，如果出现镜像，则下载成功。

4.3 运行UR_sim仿真器

为了便捷地运行UR_sim，官方提供一个脚本：

ros2 run ur_client_library start_ursim.sh -m <ur_type>

这里，你需要将 <ur_type> 替换为你想要启动的 UR 机器人的型号，比如 ur5、ur10 等，指定不同的机器人型号会启动相应的 UR 机器人仿真

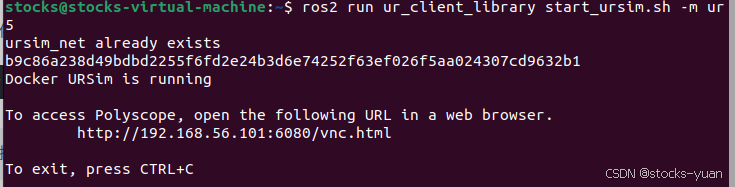

成功运行后如下图所示：

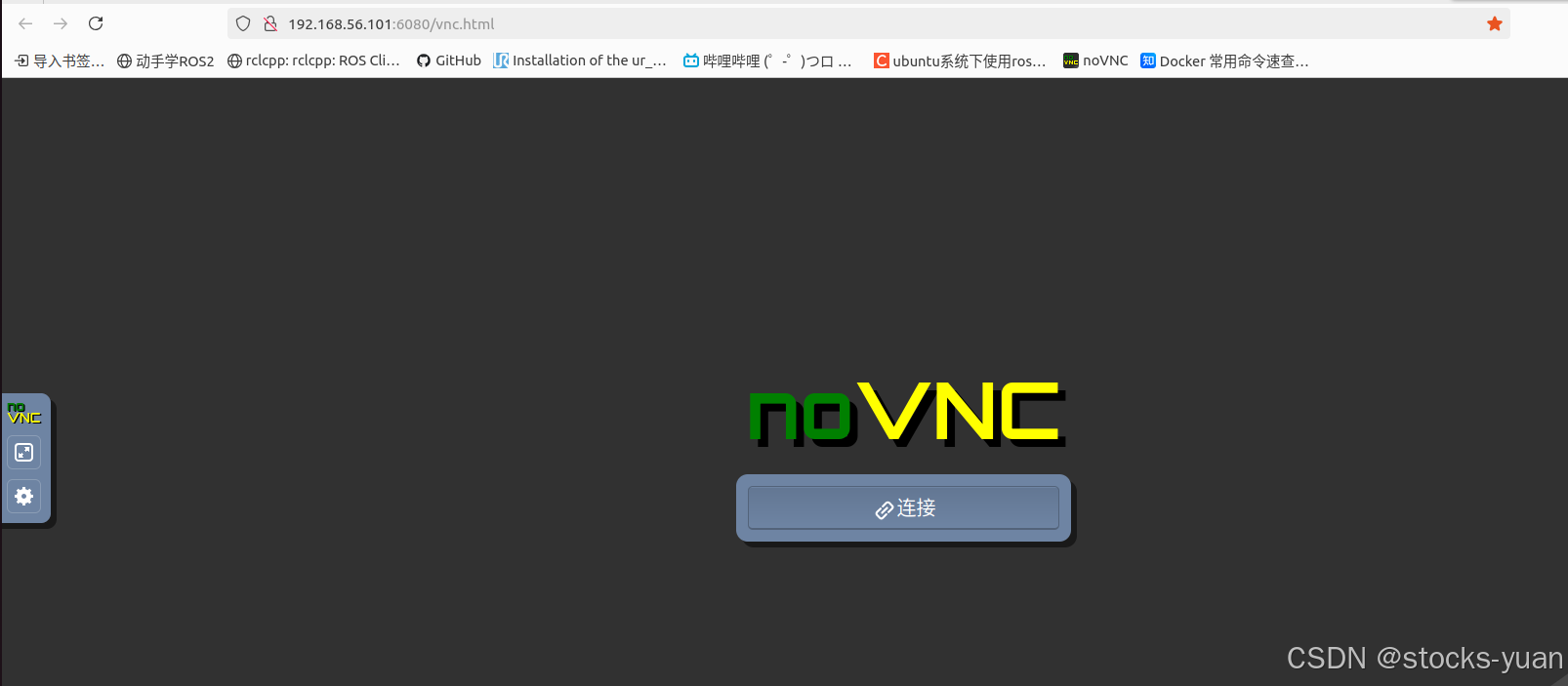

复制终端输出的IP地址，并在浏览器中打开，即可通过novnc远程连接ur_sim，点击连接即可进入示教器界面如下图所示：

如果点击连接，出现失败的信息，可以尝试将虚拟机的代理关闭，在尝试打开。

五、基于Universal_Robots_ROS2_Driver实现UR机械臂仿真控制

官方原文：Apart from being used with a real robot, the ROS driver can be used with ros2_control’s mock hardware or the URSim simulator (which is equivalent from the driver’s perspective).

5.1 通过URSim simulator示教器控制机器人运动

这里我们先不展开基于Universal_Robots_ROS2_Driver实现UR机械臂仿真控制的实验，我们先尝试使用通过ursim示教器控制机器人运动，并使用ur_robot_driver将这种运动可视化。

首先运行ursim，并进入novnc端口

ros2 run ur_client_library start_ursim.sh -m <ur_type>

再运行ur_robot_dirver

ros2 launch ur_robot_driver ur_control.launch.py ur_type:=<ur_type> robot_ip:=192.168.56.101 launch_rviz:=true

效果展示

通过URSim simulator示教器控制机器人运动

补充说明

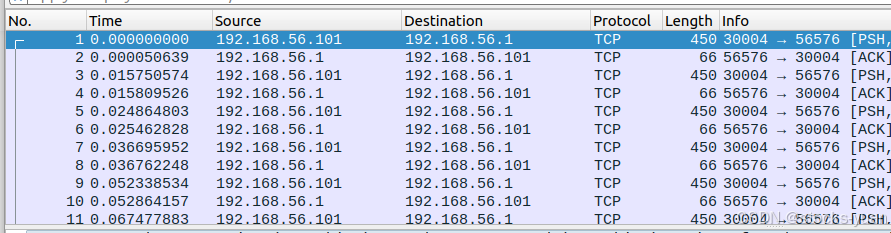

通过抓包，我们可以看到192.168.56.101(ur_sim)使用的端口是30004,符合第二章中官方的驱动接口图。

5.2 基于Universal_Robots_ROS2_Driver实现UR机械臂仿真控制

首先运行ursim，并进入novnc端口

ros2 run ur_client_library start_ursim.sh -m <ur_type>

回忆第二章，ur_robot_driver使用的驱动接口是ExternalControl ProgramNode的ReverseInterface接口(Socket 50001)，使用这种驱动需要在ur_sim仿真器上加载externalcontrol-1.0.5.urcap file，具体方法见此处链接。

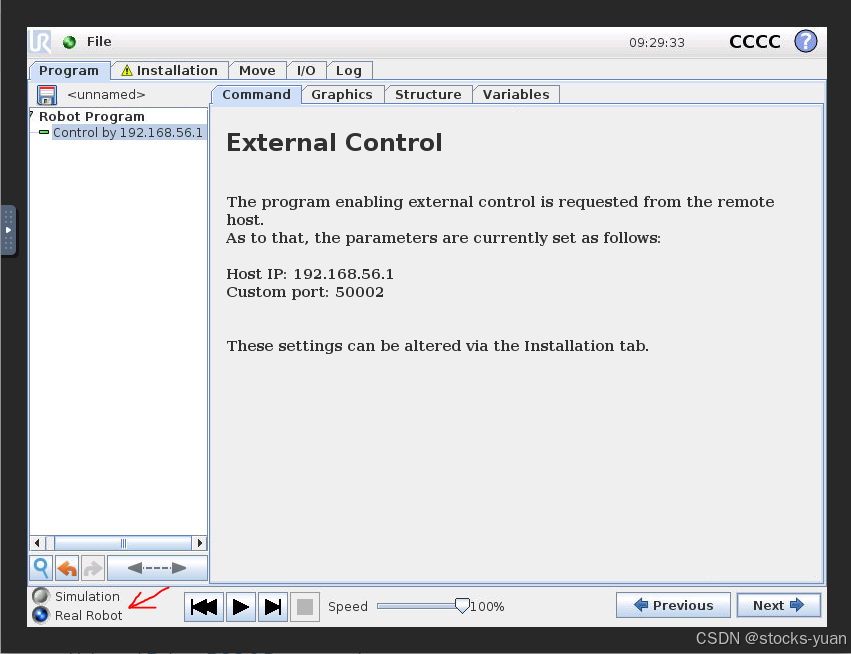

加载完成后command界面会显示如下信息，同时注意左下角要选择real robot，否则之后的运动控制ur_sim会报错。

确定信息后点击界面下方三角形的运行按键，ur_robot_driver终端会打印如下信息。

打开一个新的终端输入以下命令，启动MoveIt! node：

ros2 launch ur_moveit_config ur_moveit.launch.py ur_type:=<ur_type> launch_rviz:=true

之后就可以通过可视化的方式调用MoveIt中的命令完成机械臂仿真控制。

效果展示

UR机械臂仿真控制

补充说明

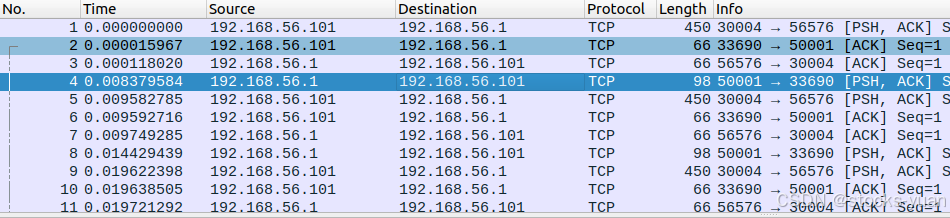

通过抓包，我们可以看到相比于之前192.168.56.1(ur_driver node)增加了端口50001，正好符合ReverseInterface接口，符合第二章中官方的驱动接口图。

参考资料

Universal Robots ROS 2 Documentation

Unbuntu22.4虚拟机-ROS2（ROS-humble） ur机器人仿真----讲述所有踩过的坑，一步到位
