前言
此为1+X集成电路设计培训的图文教程，仅作为个人的一个学习记录。由于我拿到的是已经配置好的，所以关于cadence virtuoso的环境配置，本教程将不做赘述。CMOS反相器是数字电路中最基本的组件之一，它能够将输入信号的逻辑状态反转。以下内容为使用virtuoso设计一个CMOS反相器并进行仿真。
打开virtuoso

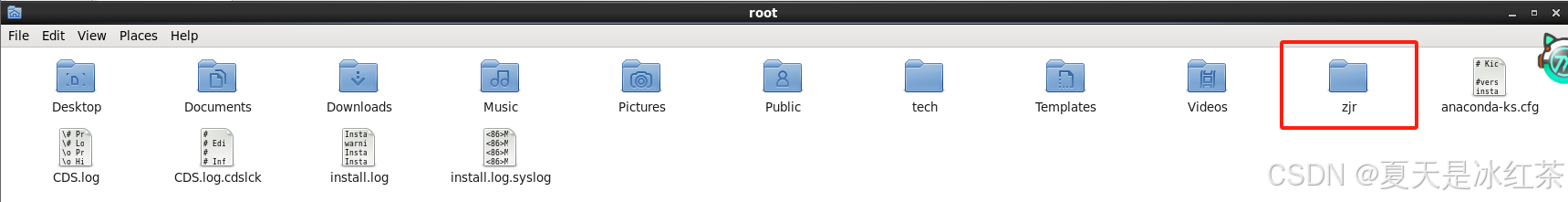

虚拟机启动后，在桌面上右键，选择open in Terminal，新建一个文件夹，比如我这里在root路径下建了一个文件zjr。
终端进入此文件夹下

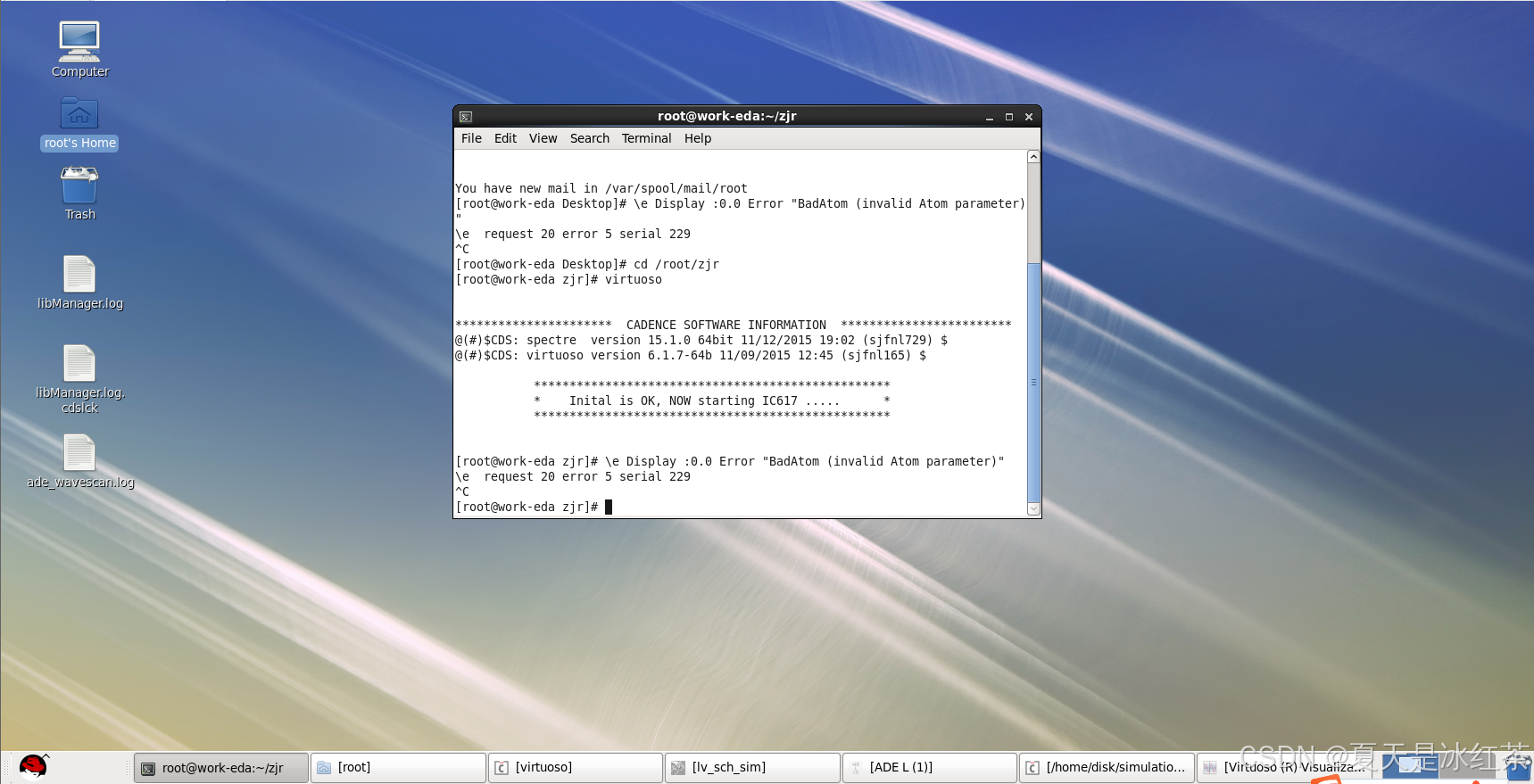

cd /root/zjr接着输入virtuoso启动软件，并且不要关闭终端。
virtuoso
新建工程

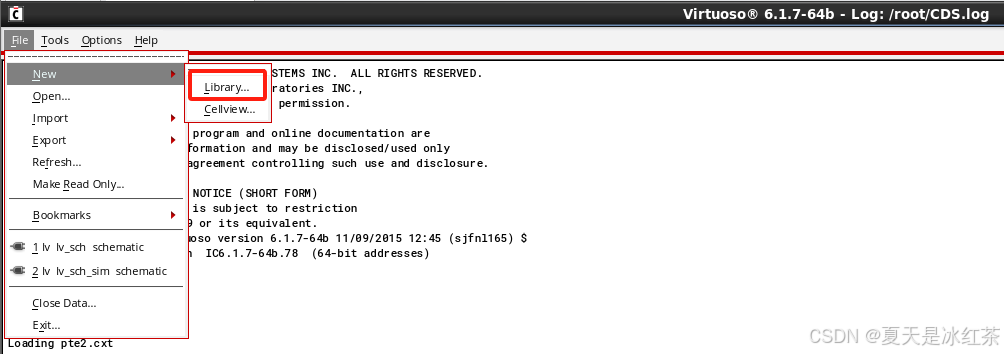

首先创建一个Library，点击File---New---Library。

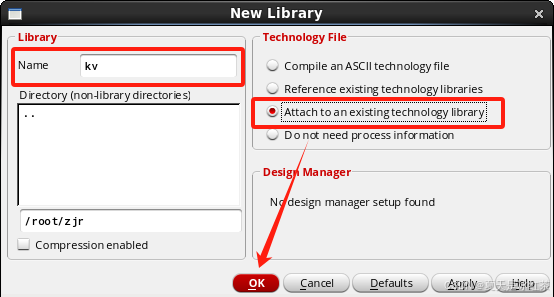

库的名字随意，由于我之前用的是lv，导致当前文件夹下已存在。你可以按照下图所示去创建。选择''Attach to an existing technology library''，将新建的library与已有的工艺库相关联，选择需要关联的工艺库。

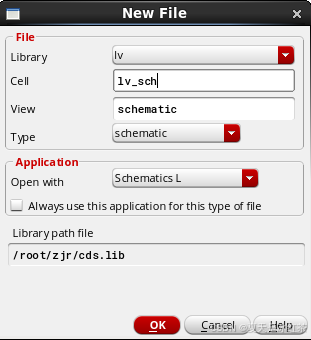

接下来创建Cellview，就在File---New---Library的下面。
绘制反相器
先说一些快捷键，在放置好器件后可以点击ESC退出，点击f键就能将图像适应当前窗口中心。
选择上方的Create Instance，选择tsmc18rf，pmos2v。点击左下方的按钮hide，在图中点击即可，nmos也一样。

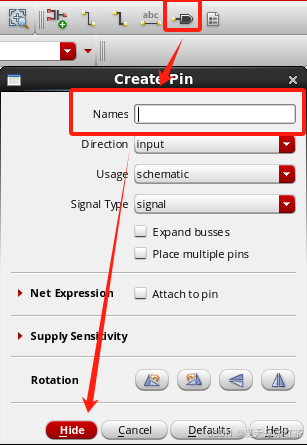

接下来create pin创建输入输出口。需要两个，一个是IN一个是OUT。

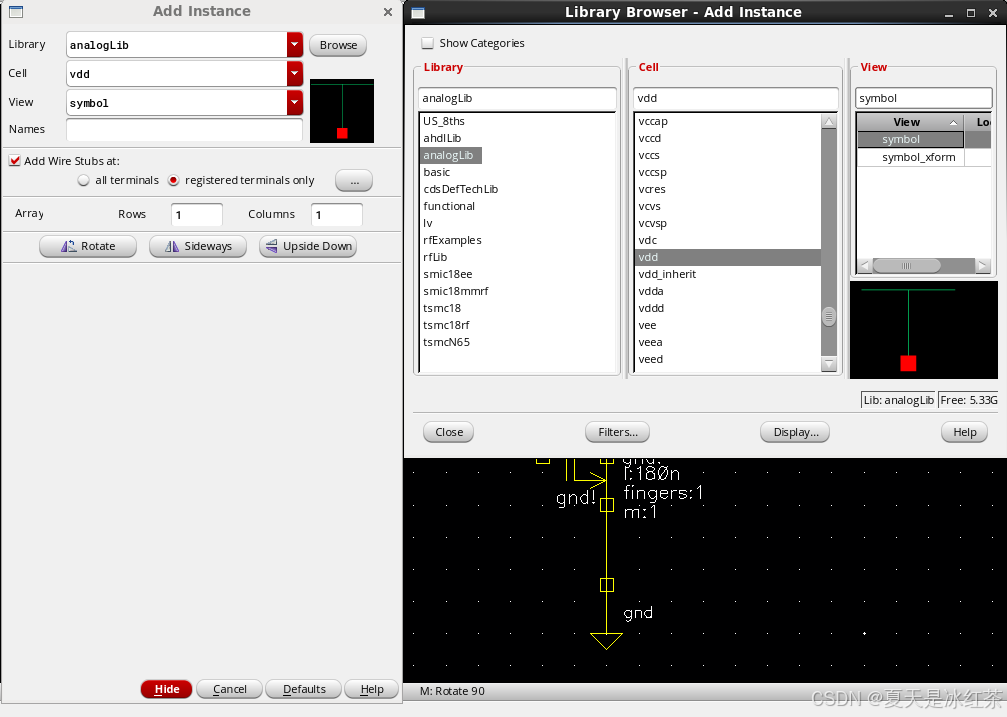

vdd与gnd在analogLib里面，选择并点击即可，下为vdd所示。

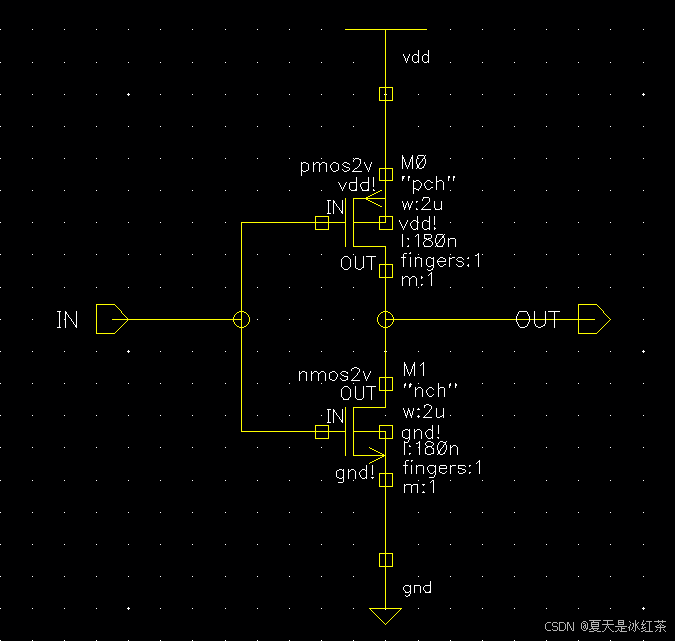

连线如下所示

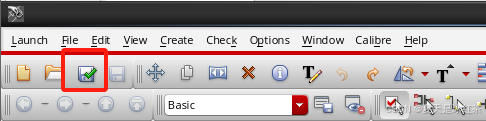

你可通过Ctrl+s保存，也可以点击左上角的保存，为了检查你的绘制是否正确，可以点击如下图所示的check and save。有警告可以忽略，如果有错误，你需要好好检查一下。
原理图仿真

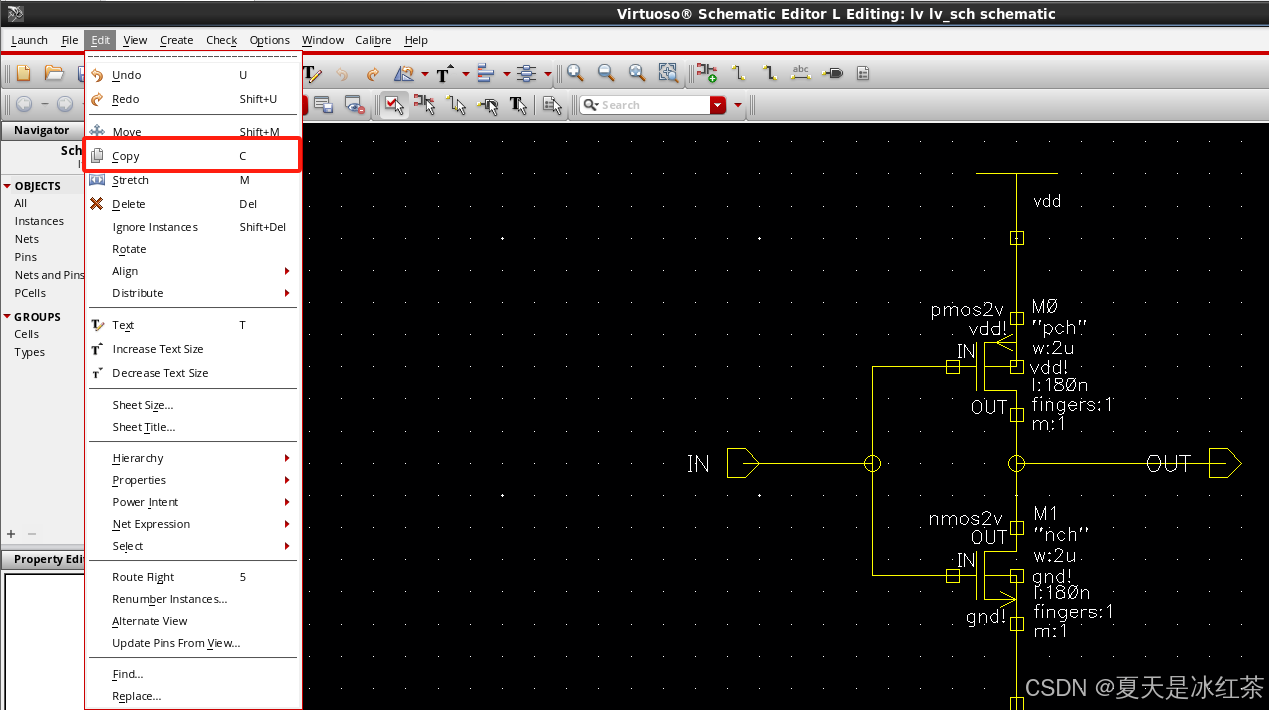

接下来再创建一个Cellview，这里我们命名为lv_sch_sim。点击Edit---Copy，框选后点击，复制到我们新建的工程当中。

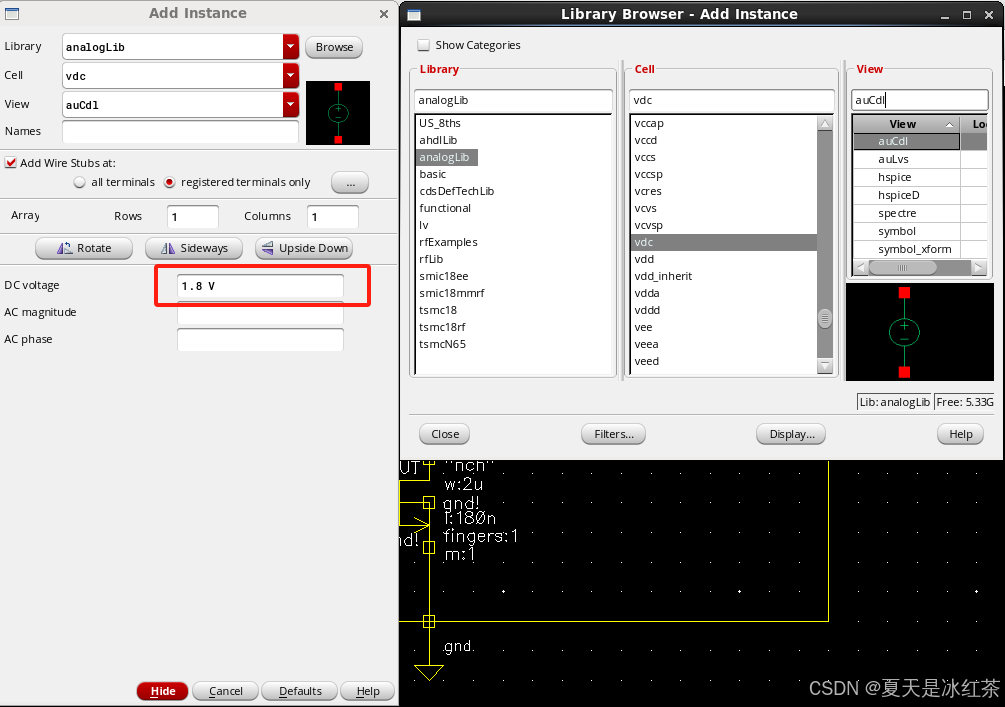

在analogLib中选择vdc，并将DC值改为1.8 V。

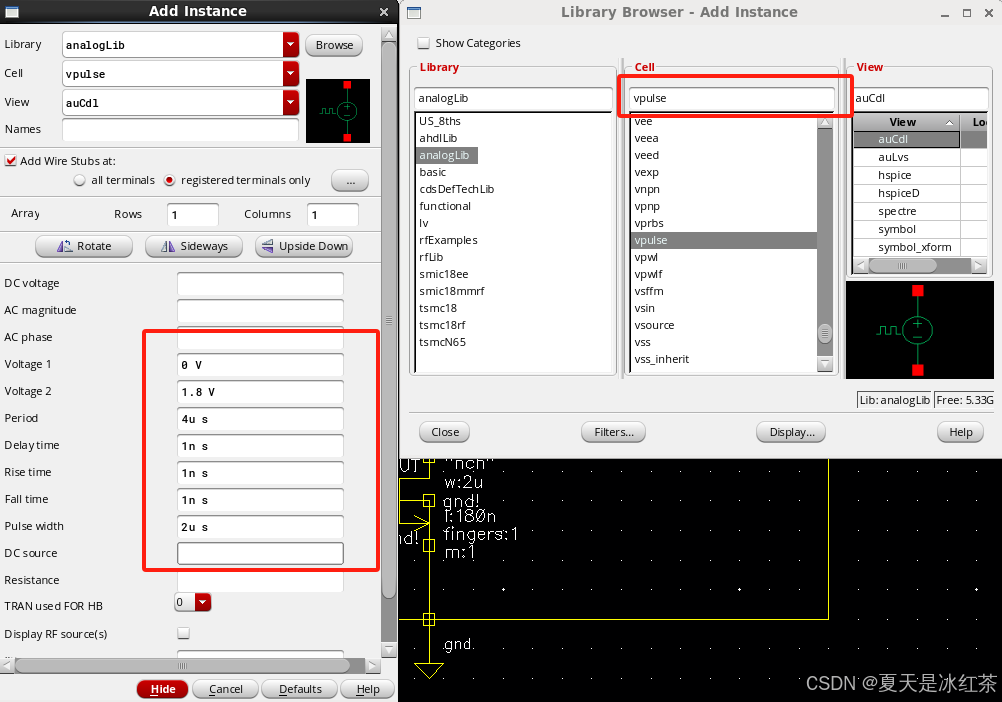

同样在analogLib选择vpulse，参数的设置可按照如下所示。

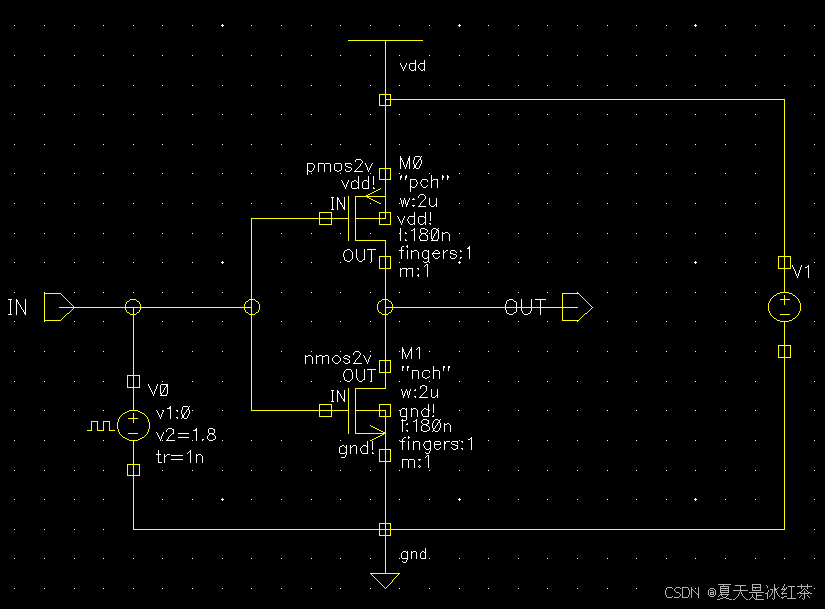

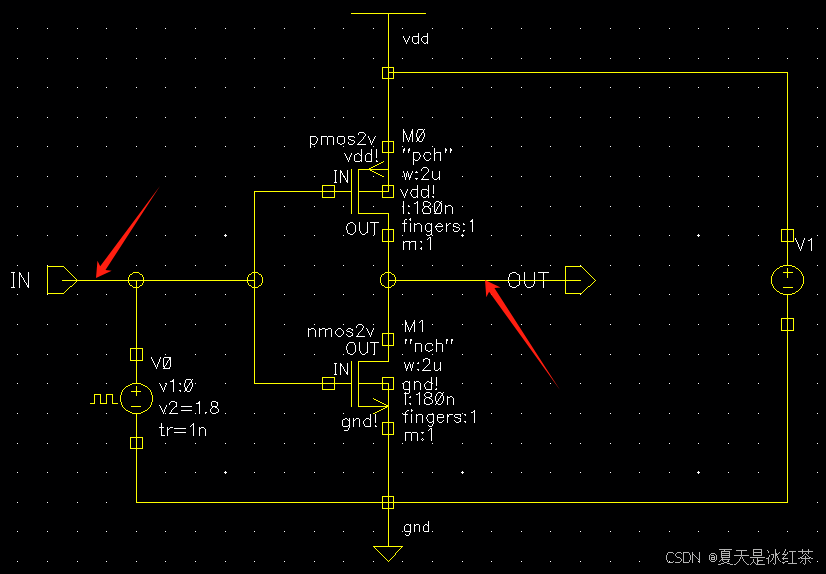

绘制如下所示，最后check and save，检查一下。

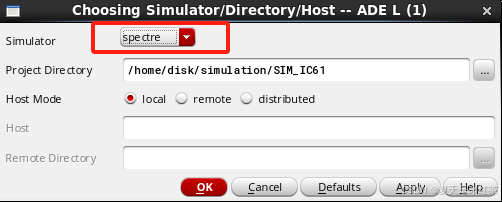

点击左上角的launch---ADE L。弹出这个窗口后，请确保为仿真类型为spectre。

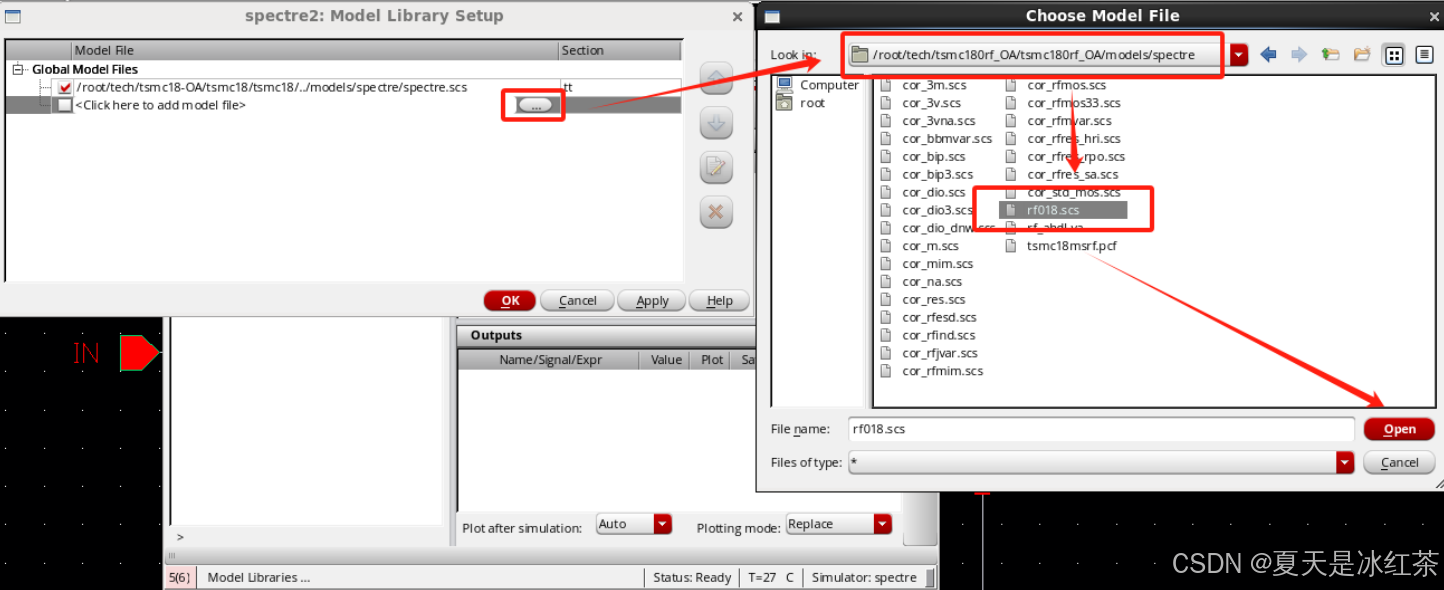

接着点击Model Libraries，添加我们的库并选择标准模式（tt）。大致的路径是
/root/tech/tsmc180rf_OA/tsmc180rf_OA/tsmc18rf/../models/spectre/rf018.scs
删除多余的，如果不删会出现冲突。

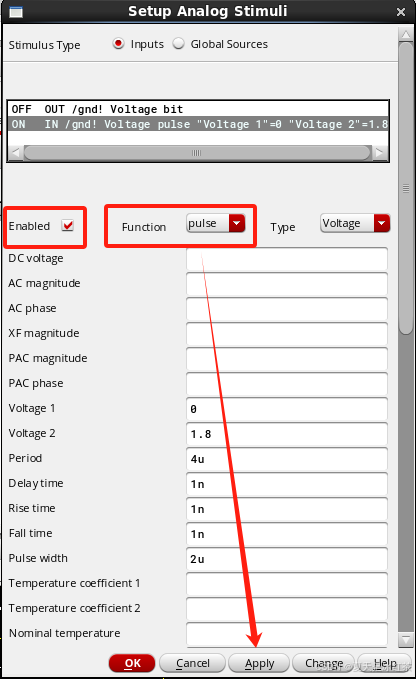

接着点击stimuli，在inputs当中，将输入信号使能打开，并将功能改为pulse，下面的参数会同步过来。

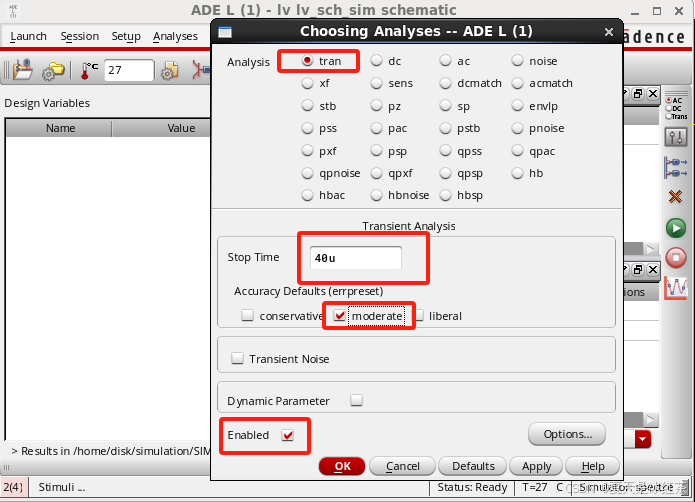

点击Setup旁边的Analyses的选择，仿真参数设置如下所示：

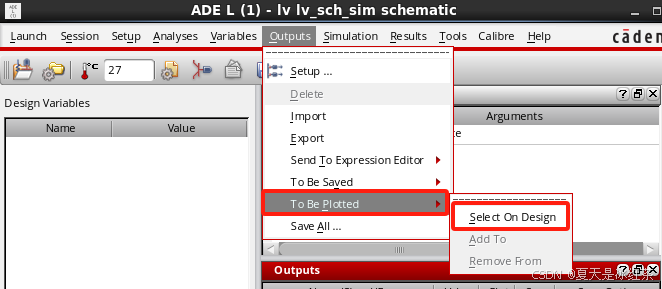

接下来选择绘制输出的部分。
点击下面的两条线即可。
最后点击运行，等待图形绘制。

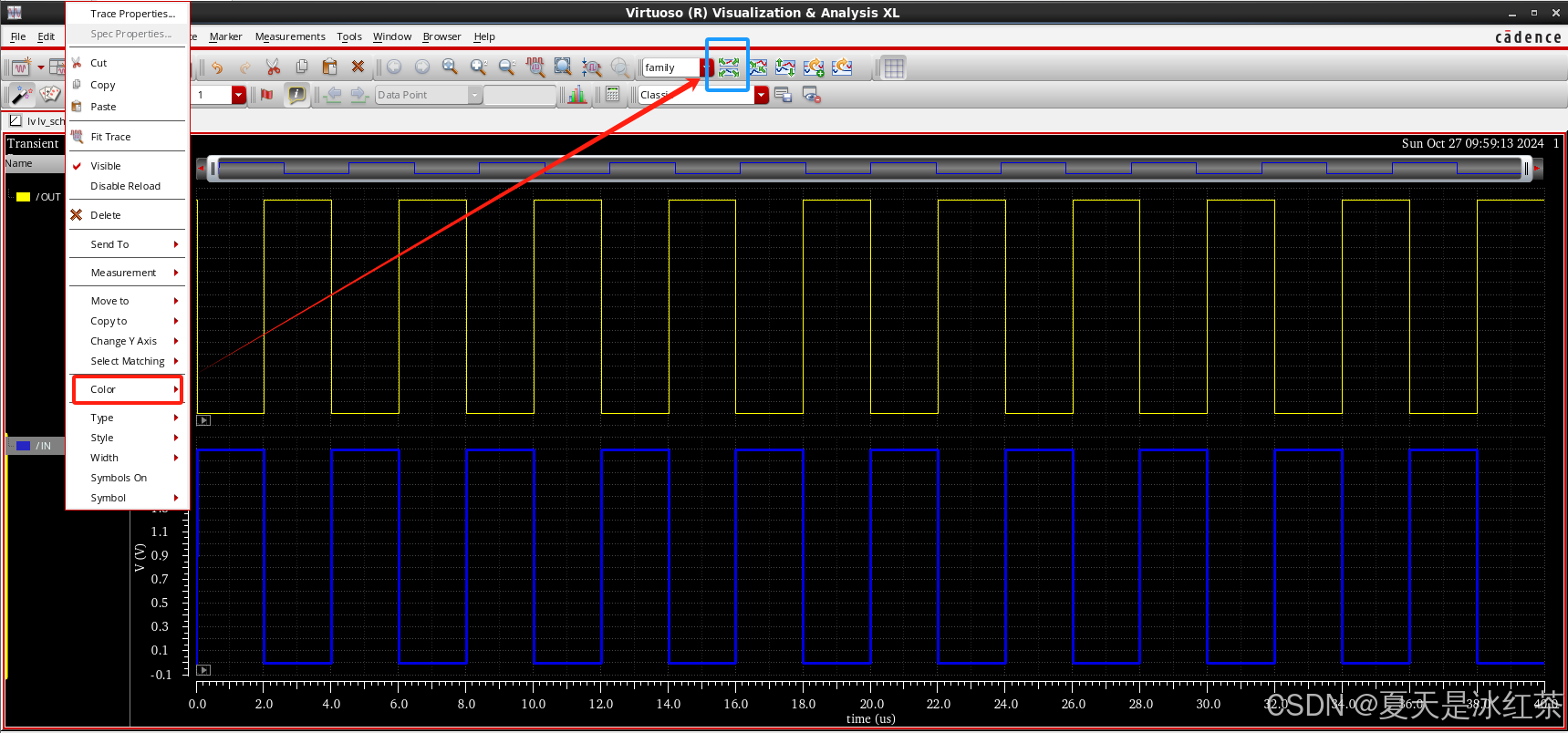

修改一下我们输入显示的颜色，并按照上下分布显示。
图像按照输入高电平，输出低电平，完成了反相器的绘制并仿真
