Gerber文件
Gerber文件是电子制造行业中用于电路板（PCB）生产的一种标准文件格式。它不仅是设计与制造之间的桥梁，更是确保PCB质量与功能的关键工具。以下是关于Gerber文件的由浅入深的详尽讲解：
初级了解：什么是Gerber文件？
定义
Gerber文件是描述电路板图像和数据的标准文件格式，源于Gerber公司的开发。随着电子行业的发展，Gerber文件逐渐演变为全球通用的PCB制造标准。
作用
Gerber文件包含了电路板制造的所有重要信息，例如电路板各层的图案、铜层的布局、阻焊层的覆盖、丝印层的标识，以及孔洞的尺寸和位置等。这些信息是指导PCB生产过程的关键元素，确保制造商能够准确再现设计者的意图。
中级理解：Gerber文件的组成
图层
Gerber文件通常按图层组织，每个图层代表电路板的一个特定层面。主要的图层包括：
- 铜层（Top Layer、Bottom Layer）：包含电路的导电图案，是电路板的核心部分。
- 阻焊层（Solder Mask Layer）：用于覆盖不需要焊接的区域，防止短路。
- 丝印层（Silk Screen Layer）：用于标注元件位置、标记和其他必要的信息。
- 钢网层（Stencil Layer）：设计用于生产过程中贴片的导入。
- 孔层（Drill Layer）：描述电路板上所有孔洞的位置和直径。
格式
Gerber文件通常以扩展名.rs274x保存，这种格式遵循RS-274X标准，包含了图层信息和其他制造数据。
高级讲解：如何生成和使用Gerber文件？
生成：
使用电子设计自动化（EDA）软件，设计电路板。这些软件如Altium Designer、Eagle、KiCad等，在设计完成后，能够通过导出功能将设计转换为Gerber文件。这个过程通常包括设置图层、坐标、单位等参数，确保文件满足制造要求。
设置：
- 光圈设置：定义不同图形元素（如线条、圆弧、孔）的尺寸和形状，以便在制造过程中实现精准加工。
- D码：每个光圈都有一个对应的D码，用于在Gerber文件中识别不同的图形元素，以便设备读取并准确执行。
使用：
将生成的Gerber文件发送给PCB制造商，制造商会使用这些文件来控制生产设备，如激光绘图机、曝光机、钻孔机等，以精确生产出电路板。
注意事项：
在生成Gerber文件时，务必要确保所有必要的图层都已包含在内，并且仔细检查Gerber文件的准确性，以避免制造错误。使用Gerber查看器软件可以方便地预览和验证生成的文件，从而确保其可读性和准确性。
深入探讨：Gerber文件的优缺点
优点：
- 标准化：Gerber文件是被广泛接受的行业标准，便于不同制造商之间的交流和协作，降低了沟通成本。
- 精确性：能够精确描述电路板的复杂图形和尺寸，确保电路板在制造过程中无误。
- 兼容性：与多种生产设备兼容，使制造过程更加灵活。
缺点：
- 信息不完全：Gerber文件自身不包含设计中的所有信息，如元件位置、网络列表等。这些信息通常需要额外的文件（如ODB++、Excellon等）来补充，增加了设计与生产之间的复杂性。
- 设置复杂：生成和配置Gerber文件需要一定的专业知识和经验，对于初学者可能是一个挑战。
使用AD16导出Gerber文件
确保电路设计已完成并严格检查！！！！！
确保电路设计已完成并严格检查！！！！！
确保电路设计已完成并严格检查！！！！！
一、第一次导出

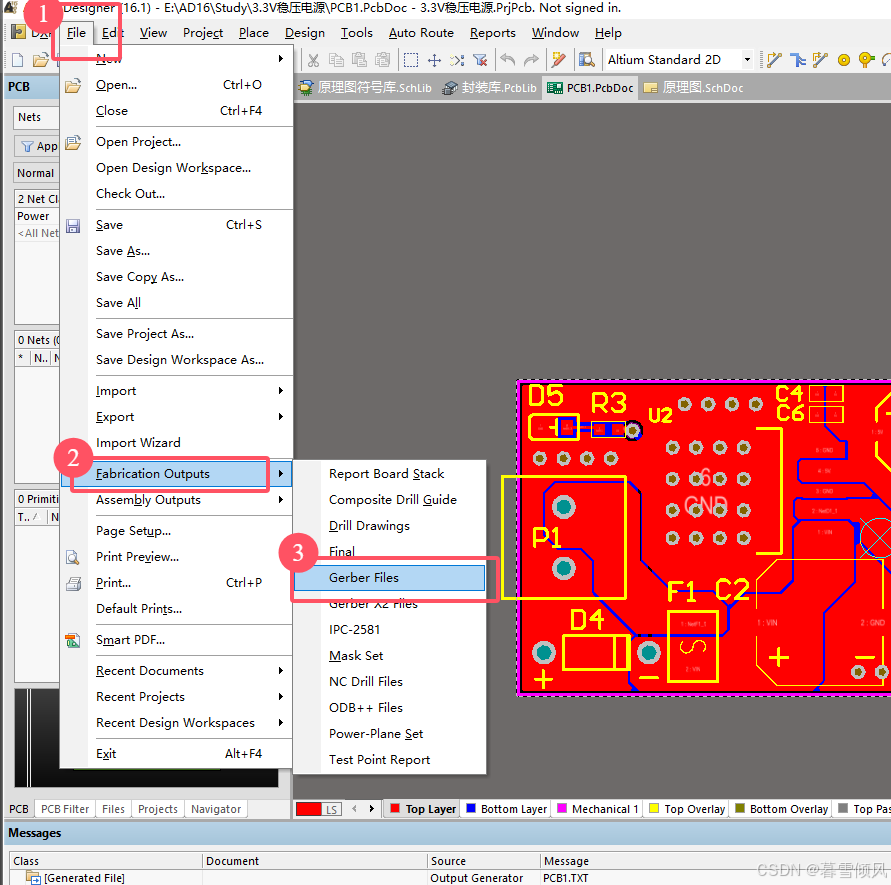

在文件中找到导出

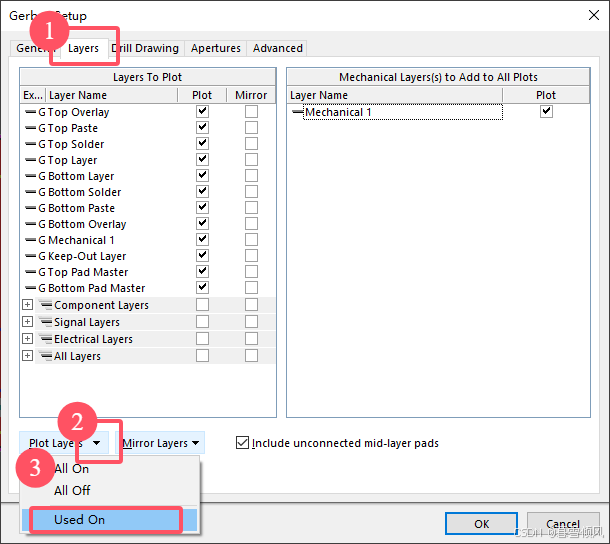

【Plot Layers】选项中选择【Used On】
【Mirror Layers】选择【All Off】
勾选【Include unconnected mind-layers pads】
取消勾选右上方【Layers Name】中所有内容

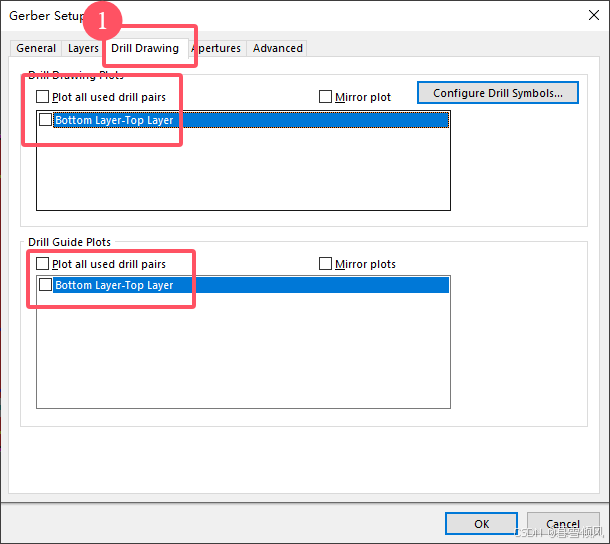

切换到【Drill Drawing】页面
取消勾选【Drill Drawing Plots】及其里面的所有内容
取消勾选【Drill Guide Plots】及其里面所有内容

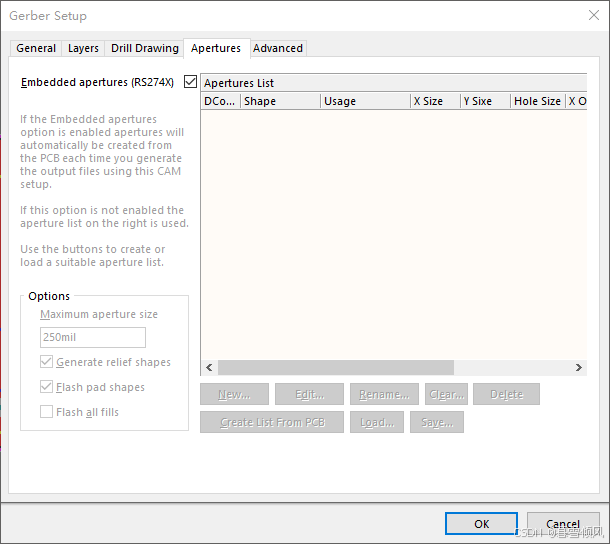

【Apertures】页面不做更改

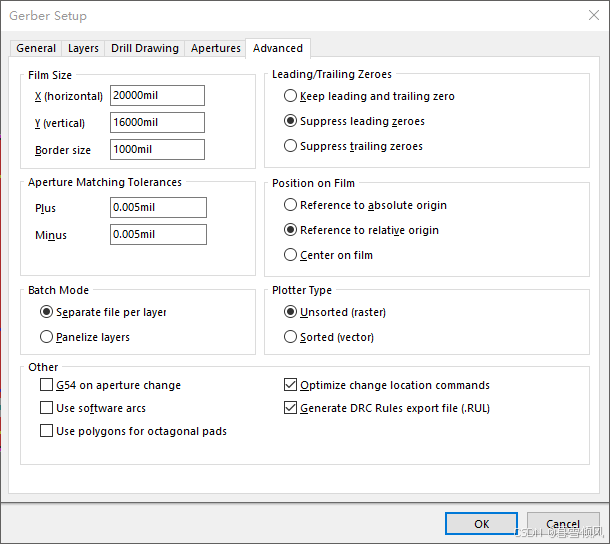

【Advanced】中内容不做更改

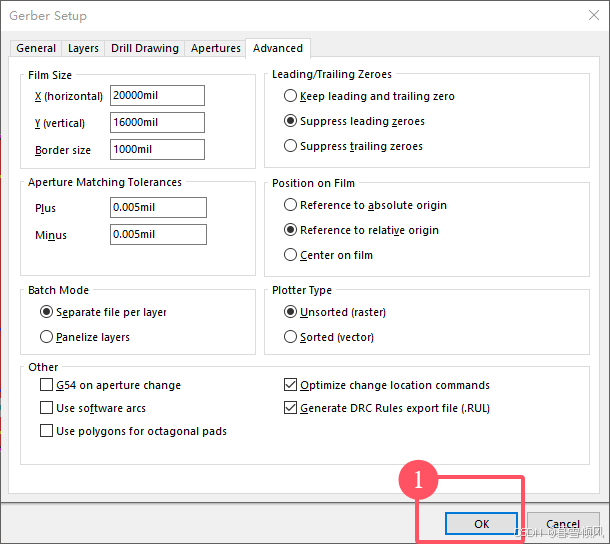

点击确定

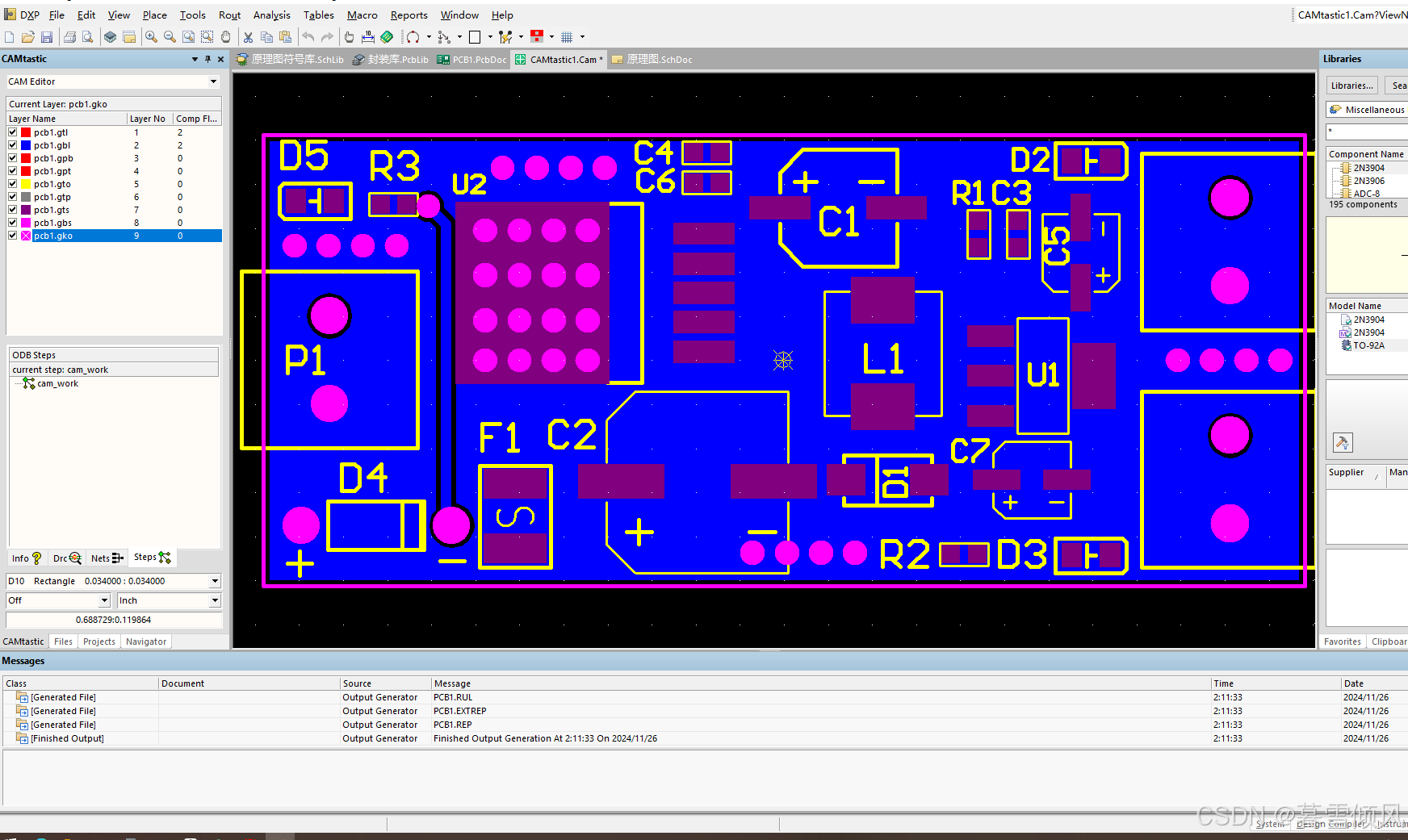

如图会出现以下内容

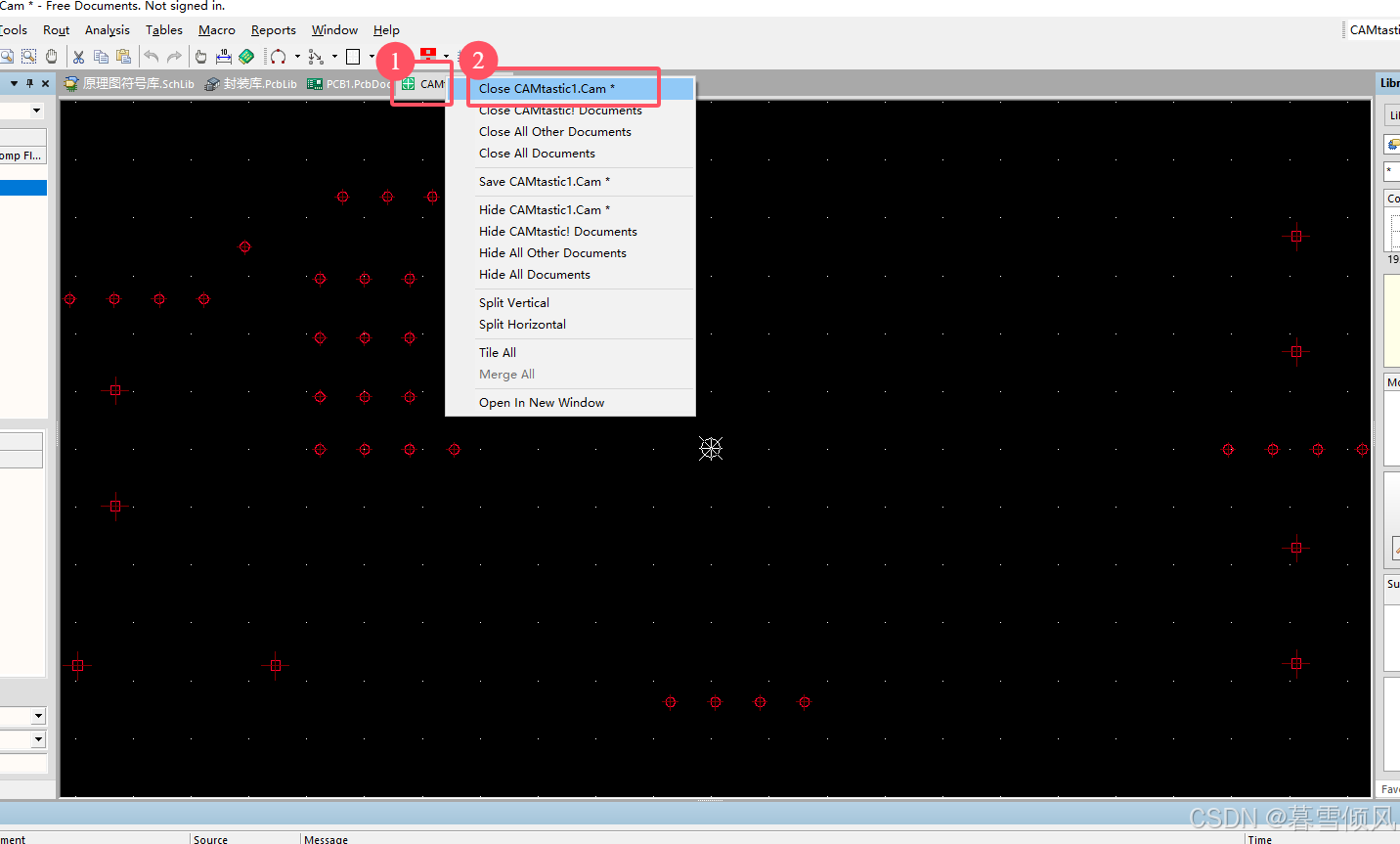

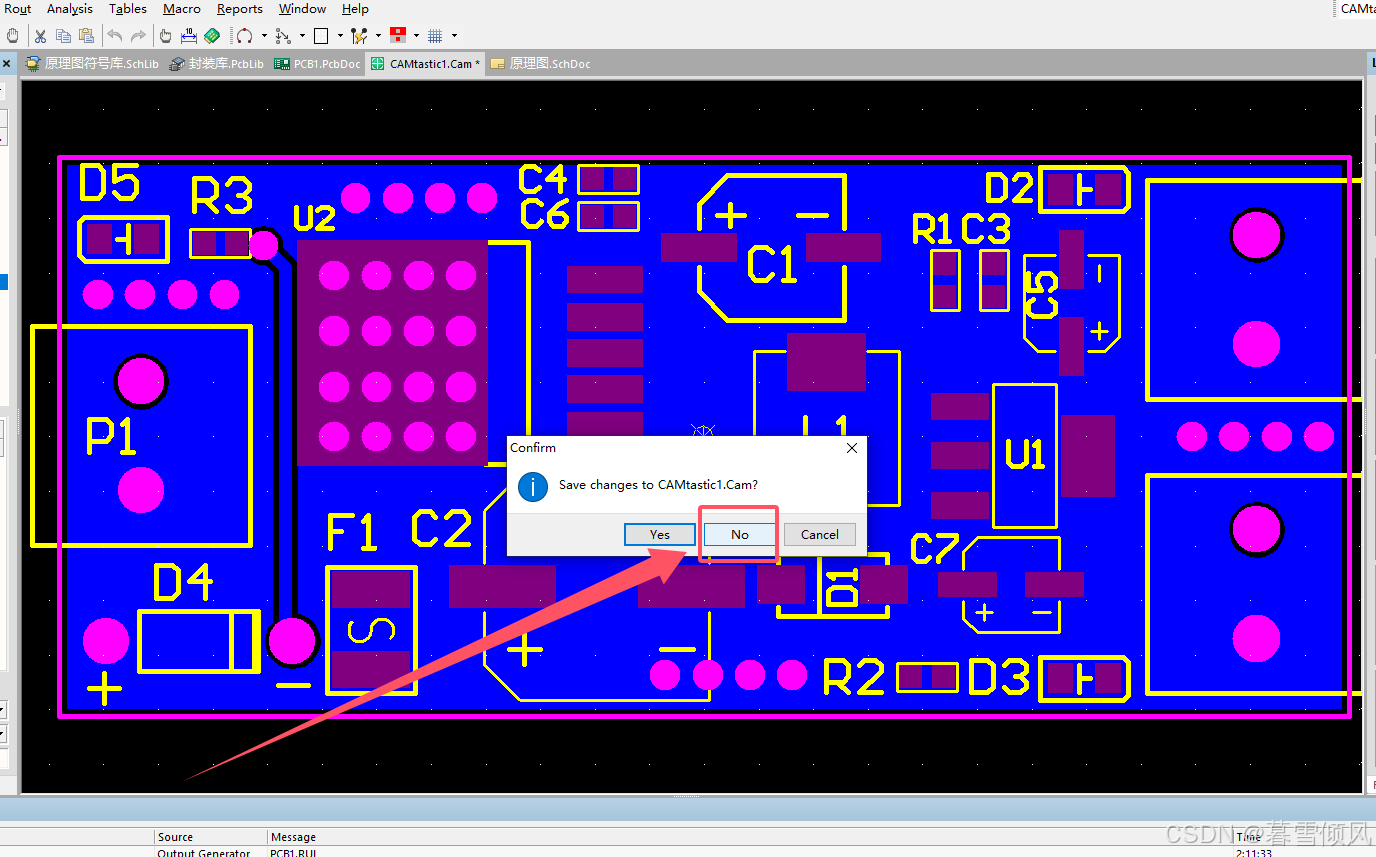

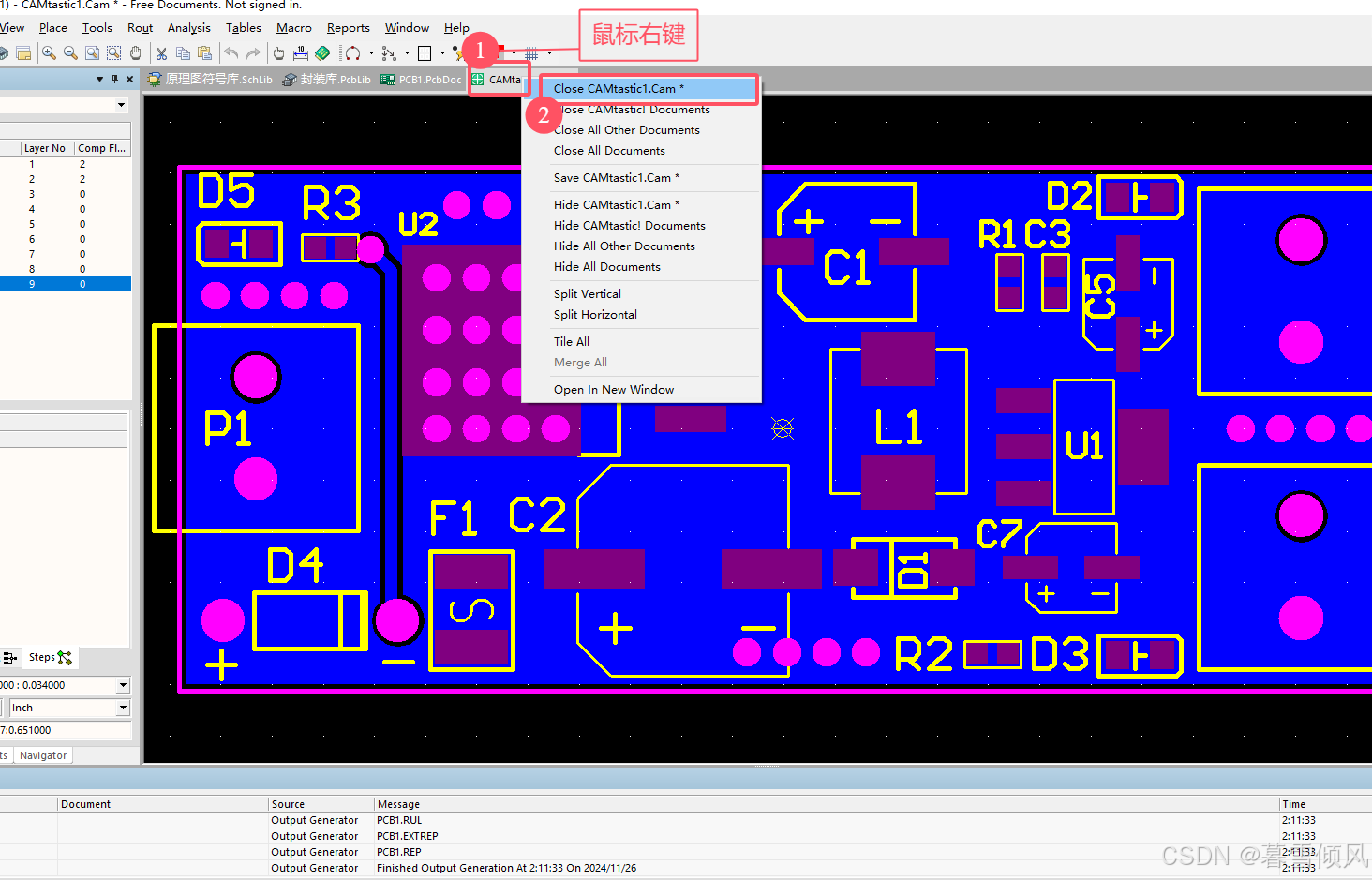

关闭该标签，不保存
选择不保存
二、第二次导出
再次回到导出制版界面

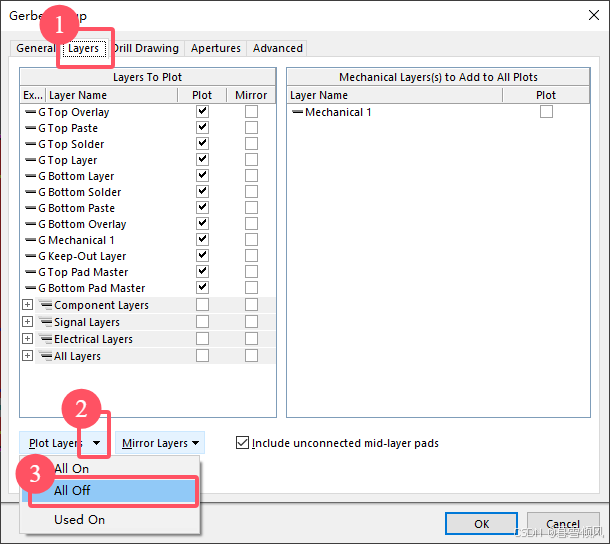

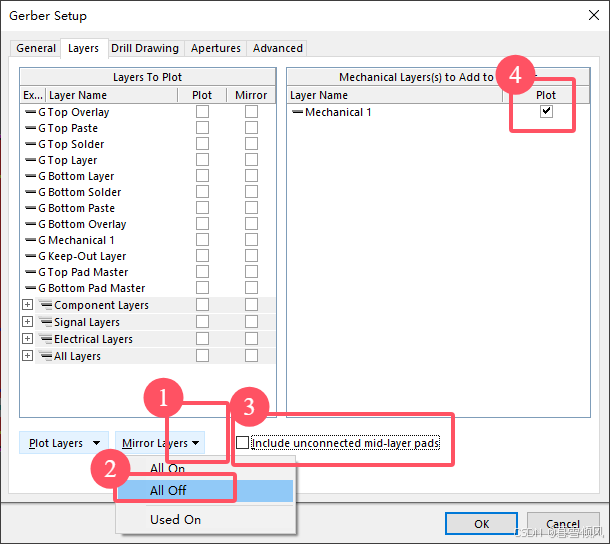

在【Layers】界面中，下方【Plot Layers】选择【All Off】
取消勾选【Include unconnected min-layer pads】
【Mirror Layers】中选择【All Off】
勾选【Mechanical 1】选项

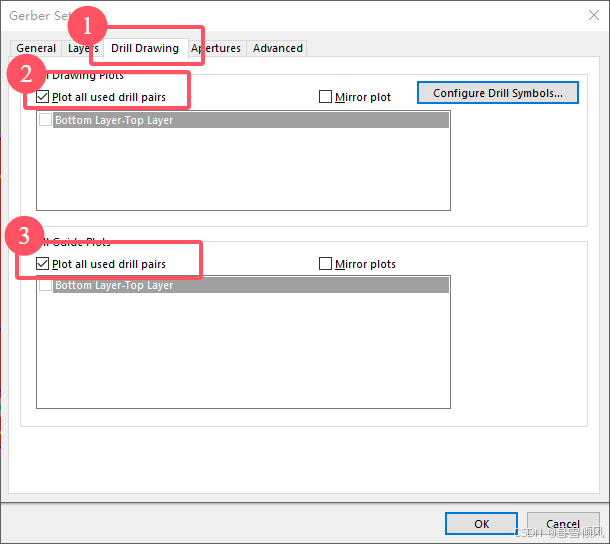

【Drill Drawing】页面中勾选【Drill Drawing Plots】以及【Drill Guide Plots】所有内容
【Apertures】页面不做更改
【Advanced】中内容不做更改
点击确定
还是老样子，在弹出界面中点击关闭标签，不保存文件

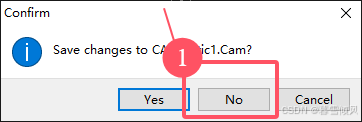

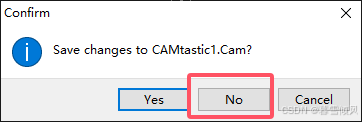

提示是否保存文件，选择【No】
三、第三次导出
选择【File】中【Fabrication Outputs】中【NC Drill Files】

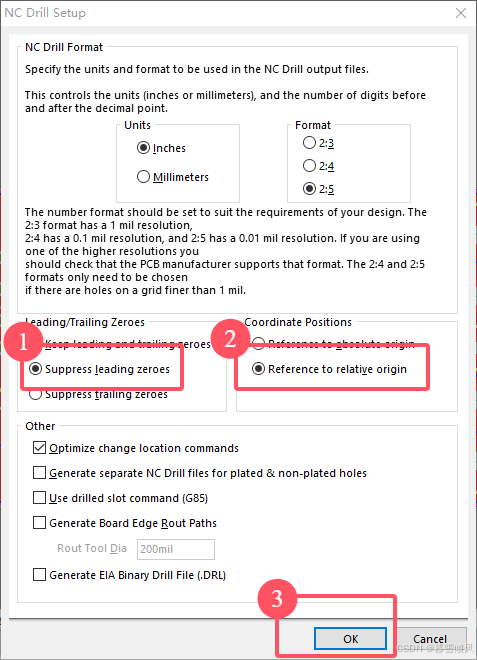

弹出界面中如下选择：
选择【Suppress leading zeroes】
选择【Reference to relative origin】
最后点击【Ok】
弹出提示中点击【Ok】
最后在弹出的标签中关闭该标签，不保存文件
提示是否保存文件，点击【No】
四、打包生成文件

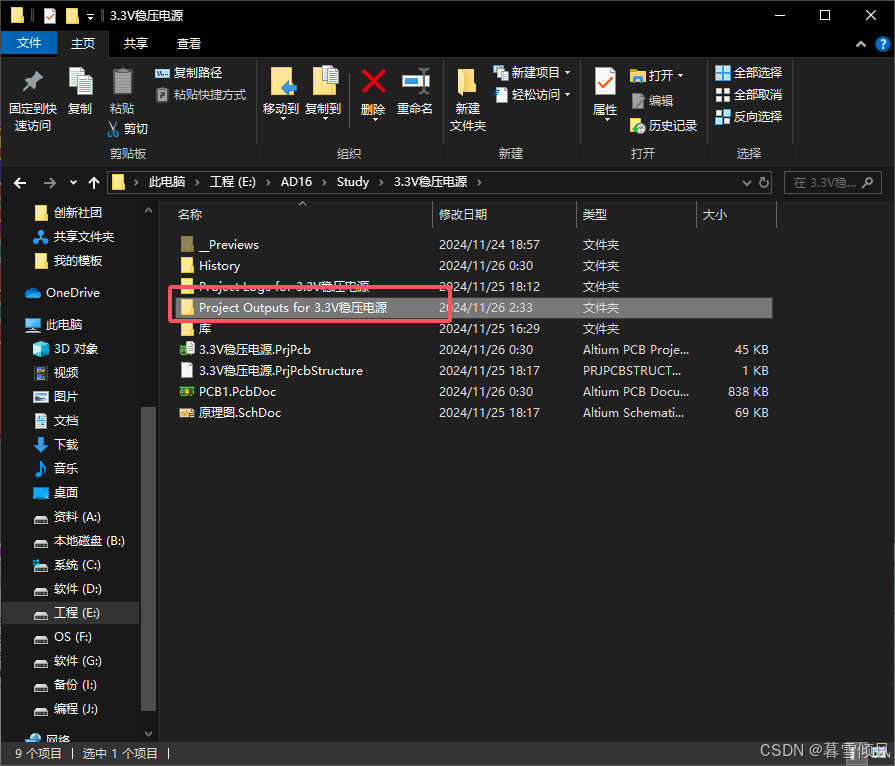

找到工程路径，工程路径下已经创建了输出文件夹，打开该文件夹

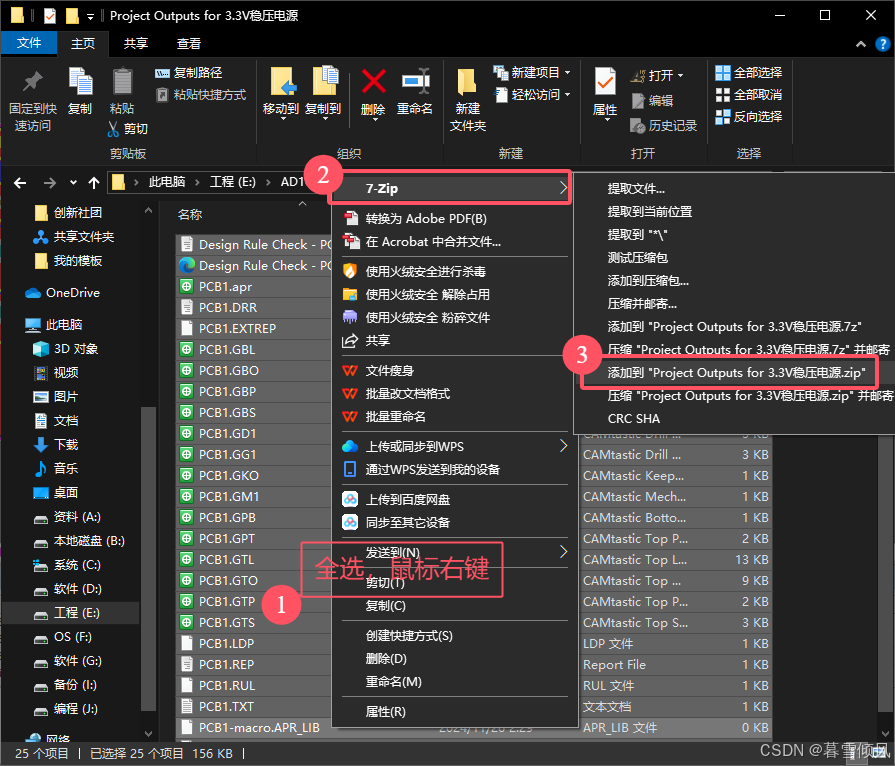

全选所有文件，压缩文件
最后得到的压缩包即可发送给厂家打板咯
