github 项目仓库：https://github.com/Taot-chen/raspberrypi_dl
1 模型准备
- 拉取代码仓库
git clone https://github.com/Taot-chen/raspberrypi_dl.git
也可以直接在 github 下载仓库的压缩包到本地。
- 下载 yolov5s 预训练权重
cd raspberrypi_dl/deploy_yolov5_with_ncnn
./download_yolov5s_weight.sh
- 转 onnx 模型
python3 export_torch2onnx.py
转出来的 onnx 模型和权重会默认保存在 ./weights/ 下面。
- infer yolov5 with torch
git clone [email protected]:ultralytics/yolov5.git
cd yolov5
cp ../infer_yolo_torch_cpu.py ./
cp -r ../weights ./
python3 infer_yolo_torch_cpu.py
-
转 ncnn 模型
编译 ncnn，下面两种方式选一种即可-
x86 linux 机器上（ubuntu18.04）
# clone ncnn 代码 git clone [email protected]:Tencent/ncnn.git cd ncnn git submodule update --init # 安装基本依赖 sudo apt install build-essential git cmake libprotobuf-dev protobuf-compiler libomp-dev libvulkan-dev vulkan-utils libopencv-dev # 编译 ncnn cd ncnn mkdir -p build cd build # build cmake -GNinja -DCMAKE_BUILD_TYPE=Release -DNCNN_VULKAN=ON -DNCNN_BUILD_EXAMPLES=ON .. ninja # 也可以这样 build cmake -DCMAKE_BUILD_TYPE=Release -DNCNN_VULKAN=ON -DNCNN_BUILD_EXAMPLES=ON .. make -j64 -
Raspberry Pi 上
# clone ncnn 代码 git clone [email protected]:Tencent/ncnn.git cd ncnn git submodule update --init # 安装基本依赖 sudo apt install build-essential git cmake libprotobuf-dev protobuf-compiler libomp-dev libvulkan-dev vulkan-tools libopencv-dev # 编译 ncnn cd ncnn mkdir -p build cd build cmake -DCMAKE_BUILD_TYPE=Release -DNCNN_VULKAN=ON -DNCNN_BUILD_EXAMPLES=ON .. make -j$(nproc) # 也可以使用 ninja build，参照 x86 linux 机器的命令 -
验证 ncn
cd ../examples ../build/examples/squeezenet ../images/256-ncnn.png [0 V3D 7.1.7] queueC=0[1] queueG=0[1] queueT=0[1] [0 V3D 7.1.7] bugsbn1=0 bugbilz=0 bugcopc=0 bugihfa=0 [0 V3D 7.1.7] fp16-p/s/u/a=1/1/1/0 int8-p/s/u/a=1/1/1/0 [0 V3D 7.1.7] subgroup=16 basic/vote/ballot/shuffle=1/0/0/0 [0 V3D 7.1.7] fp16-8x8x16/16x8x8/16x8x16/16x16x16=0/0/0/0 [1 llvmpipe (LLVM 15.0.6, 128 bits)] queueC=0[1] queueG=0[1] queueT=0[1] [1 llvmpipe (LLVM 15.0.6, 128 bits)] bugsbn1=0 bugbilz=0 bugcopc=0 bugihfa=0 [1 llvmpipe (LLVM 15.0.6, 128 bits)] fp16-p/s/u/a=1/1/1/1 int8-p/s/u/a=1/1/1/1 [1 llvmpipe (LLVM 15.0.6, 128 bits)] subgroup=4 basic/vote/ballot/shuffle=1/1/1/1 [1 llvmpipe (LLVM 15.0.6, 128 bits)] fp16-8x8x16/16x8x8/16x8x16/16x16x16=0/0/0/0 532 = 0.165649 920 = 0.094360 716 = 0.062378也可以通过跑 benchmark 来验证：
cd ../benchmark ../build/benchmark/benchncnn 10 $(nproc) 0 0 [0 V3D 7.1.7] queueC=0[1] queueG=0[1] queueT=0[1] [0 V3D 7.1.7] bugsbn1=0 bugbilz=0 bugcopc=0 bugihfa=0 [0 V3D 7.1.7] fp16-p/s/u/a=1/1/1/0 int8-p/s/u/a=1/1/1/0 [0 V3D 7.1.7] subgroup=16 basic/vote/ballot/shuffle=1/0/0/0 [0 V3D 7.1.7] fp16-8x8x16/16x8x8/16x8x16/16x16x16=0/0/0/0 [1 llvmpipe (LLVM 15.0.6, 128 bits)] queueC=0[1] queueG=0[1] queueT=0[1] [1 llvmpipe (LLVM 15.0.6, 128 bits)] bugsbn1=0 bugbilz=0 bugcopc=0 bugihfa=0 [1 llvmpipe (LLVM 15.0.6, 128 bits)] fp16-p/s/u/a=1/1/1/1 int8-p/s/u/a=1/1/1/1 [1 llvmpipe (LLVM 15.0.6, 128 bits)] subgroup=4 basic/vote/ballot/shuffle=1/1/1/1 [1 llvmpipe (LLVM 15.0.6, 128 bits)] fp16-8x8x16/16x8x8/16x8x16/16x16x16=0/0/0/0 loop_count = 10 num_threads = 4 powersave = 0 gpu_device = 0 cooling_down = 1 squeezenet min = 122.88 max = 123.29 avg = 123.12 squeezenet_int8 min = 8.97 max = 10.25 avg = 9.48 mobilenet min = 170.36 max = 170.85 avg = 170.47 mobilenet_int8 min = 9.85 max = 10.14 avg = 9.97 mobilenet_v2 min = 126.71 max = 127.30 avg = 126.93 mobilenet_v3 min = 117.20 max = 117.87 avg = 117.53 shufflenet min = 69.44 max = 70.00 avg = 69.76 shufflenet_v2 min = 92.52 max = 93.30 avg = 92.84 mnasnet min = 121.98 max = 122.34 avg = 122.15 proxylessnasnet min = 125.30 max = 125.97 avg = 125.59 efficientnet_b0 min = 195.53 max = 196.21 avg = 195.89 ... -
onnx 转 ncnn
# in path: /path/to/raspberrypi_dl/deploy_yolov5_with_ncnn/ mkdir ncnn_model /path/to/ncnn/build/tools/onnx/onnx2ncnn weights/yolov5s.onnx ncnn_model/yolov5s.param ncnn_model/yolov5s.bin /path/to/ncnn/build/tools/ncnnoptimize ncnn_model/yolov5s.param ncnn_model/yolov5s.bin ncnn_model/yolov5s-opt.param ncnn_model/yolov5s-opt.bin 65536
-
-
动态 shape 支持
为了实现动态尺寸图片处理，需要对yolov5s.param的 reshape 操作进行修改：

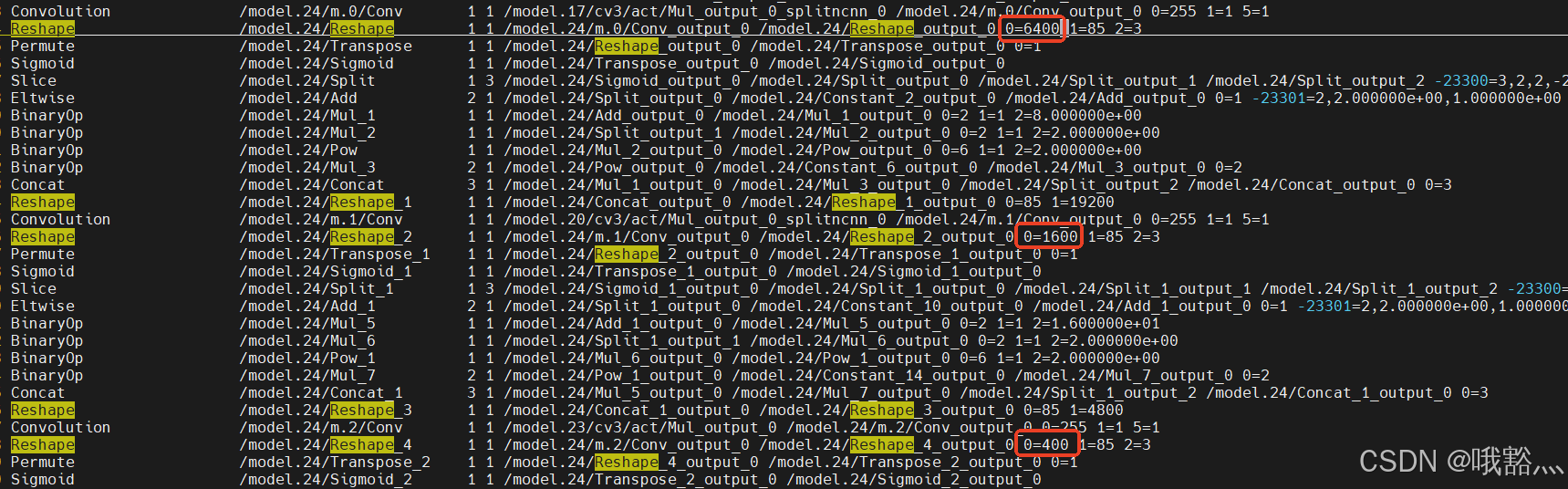

修改前：

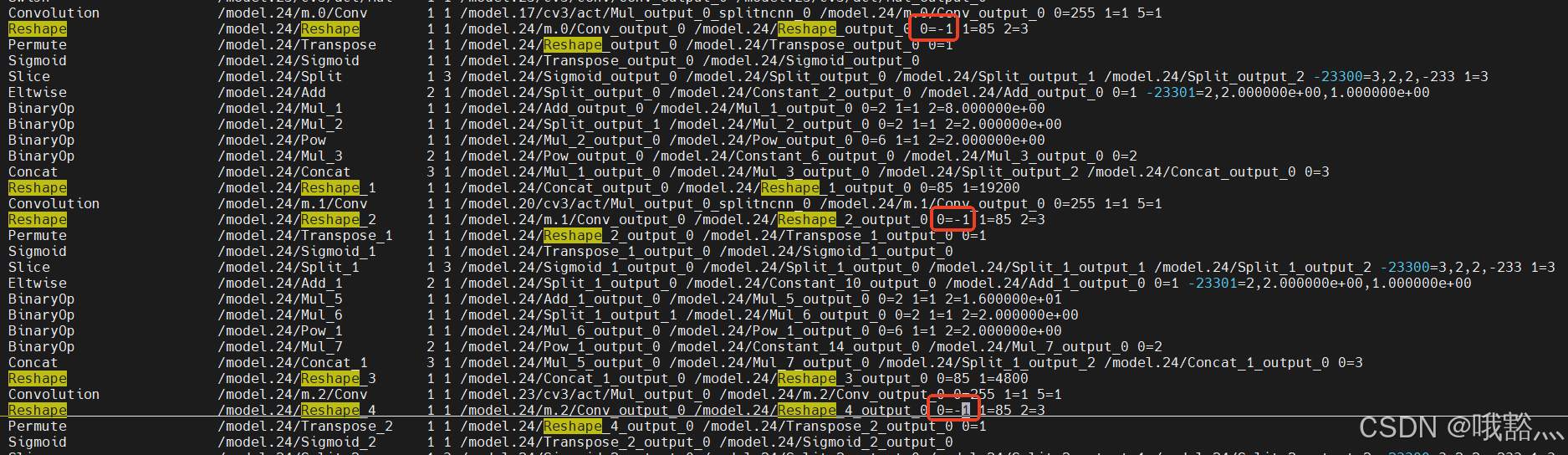

修改后：
2 后处理修改
ncnn官方的yolov5.cpp需要修改两处地方:
-

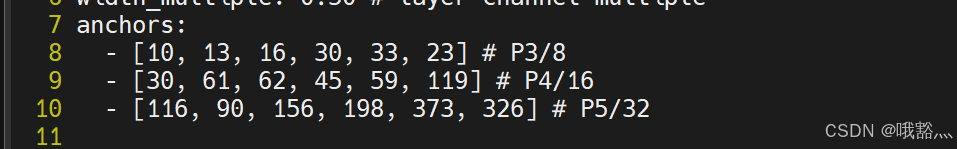

anchor 信息是在 yolov5s 代码 models/yolov5ss-1.0.yaml，需要根据自己的数据集聚类后的 anchor 进行对应的修改
-
输出层 ID 在 Permute 层里边，也需要进行相应的修改
我这里的如下：

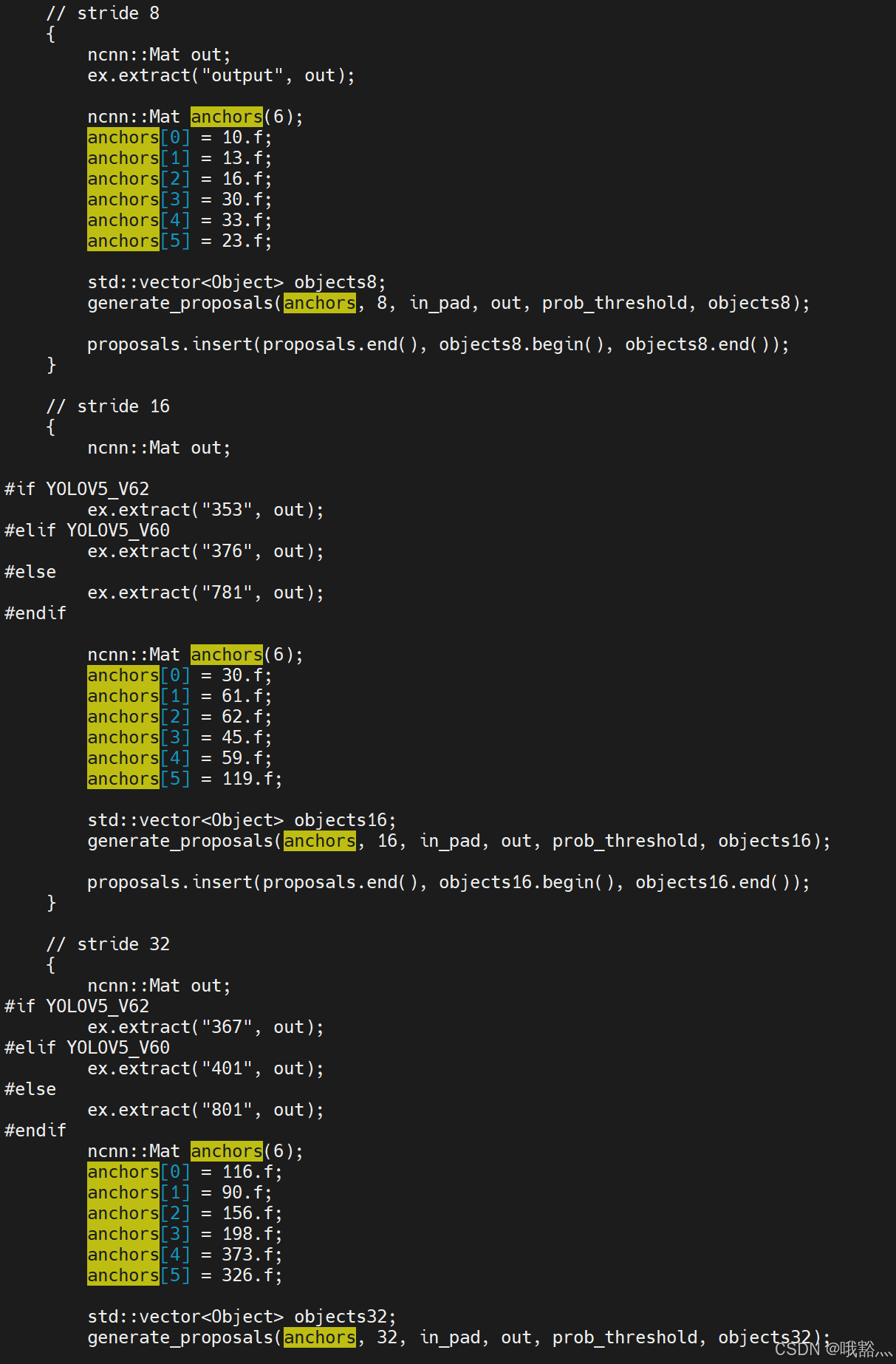

对应的，需要修改 ncnn/examples/yolov5.cpp
这里修改成和 models/yolov5ss-1.0.yaml 里面一致即可。

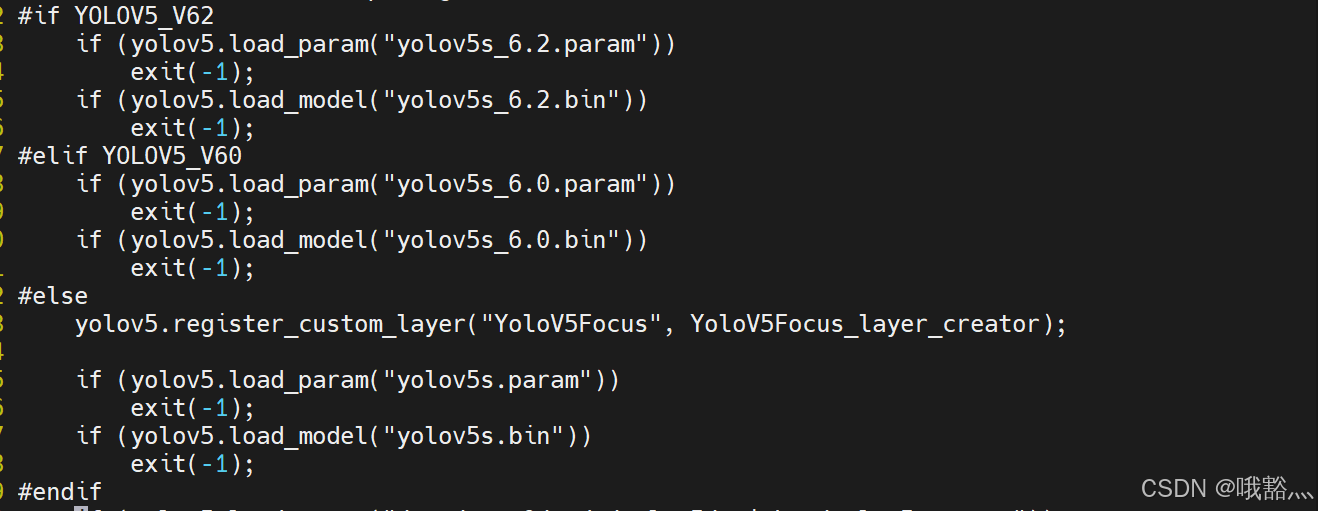

另外，还需要将 ncnn/examples/yolov5.cpp 里面加载模型的路径换成自己转出来的 yolov5s 的模型:
重新 make 就可以进行检测：
cd ncnn/build
make -j4
cd ncnn/build/examples
./yolov5 [imagepath]

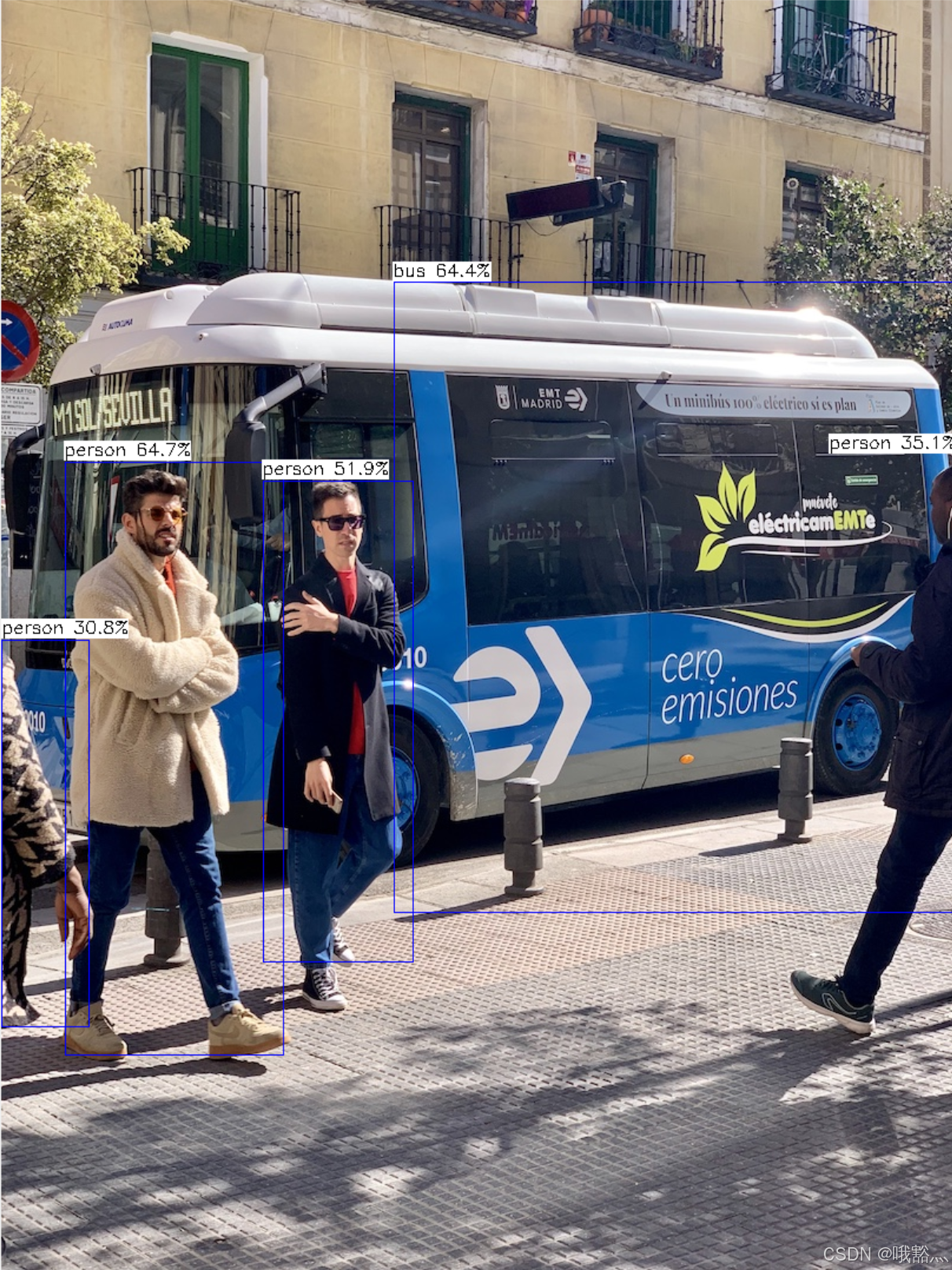

fp32 检测结果：
fp16 检测结果：
fp16 的检测结果和 fp32 的检测结果一致，但是概率上有细微差别，速度更快一些。
3 添加推理时间计算
cd raspberrypi_dl/deploy_yolov5_with_ncnn
cp yolov5.cpp /path/to/ncnn/examples/yolov5.cpp
之后再重新编译 ncnn 即可。
