一.LED

先配置LED的八个引脚为GPIO_OutPut，锁存器PD2也是，然后都设置为起始高电平，生成代码时还要去解决引脚冲突问题

二.按键

按键配置，由原理图按键所对引脚要GPIO_Input

生成代码，在文件夹中添加code文件夹，code中添加fun.c、fun.h、headfile.h文件，去资源包中把lcd.c、lcd.h、fonts.h添加到code中，然后去写按键控制灯亮灭的程序，看是否有问题

按键控制led没有问题后写lcd显示代码，显示没问题后，解决lcd与led引脚冲突问题，方法在我的其他文章中CSDN

  HAL_GPIO_WritePin (GPIOD,GPIO_PIN_2,GPIO_PIN_RESET ); //为解决引脚冲突初始化lcd时    LCD_Init ();                                                                                                  要将锁存器锁存器来；
  LCD_Clear (Black);
  LCD_SetBackColor(Black);
  LCD_SetTextColor(White);

三.LCD显示函数

void lcd_show(void)
{
    sprintf(text,"      hello world");
    LCD_DisplayStringLine (Line0 ,(uint8_t *)text);
}

四.ADC模拟电压

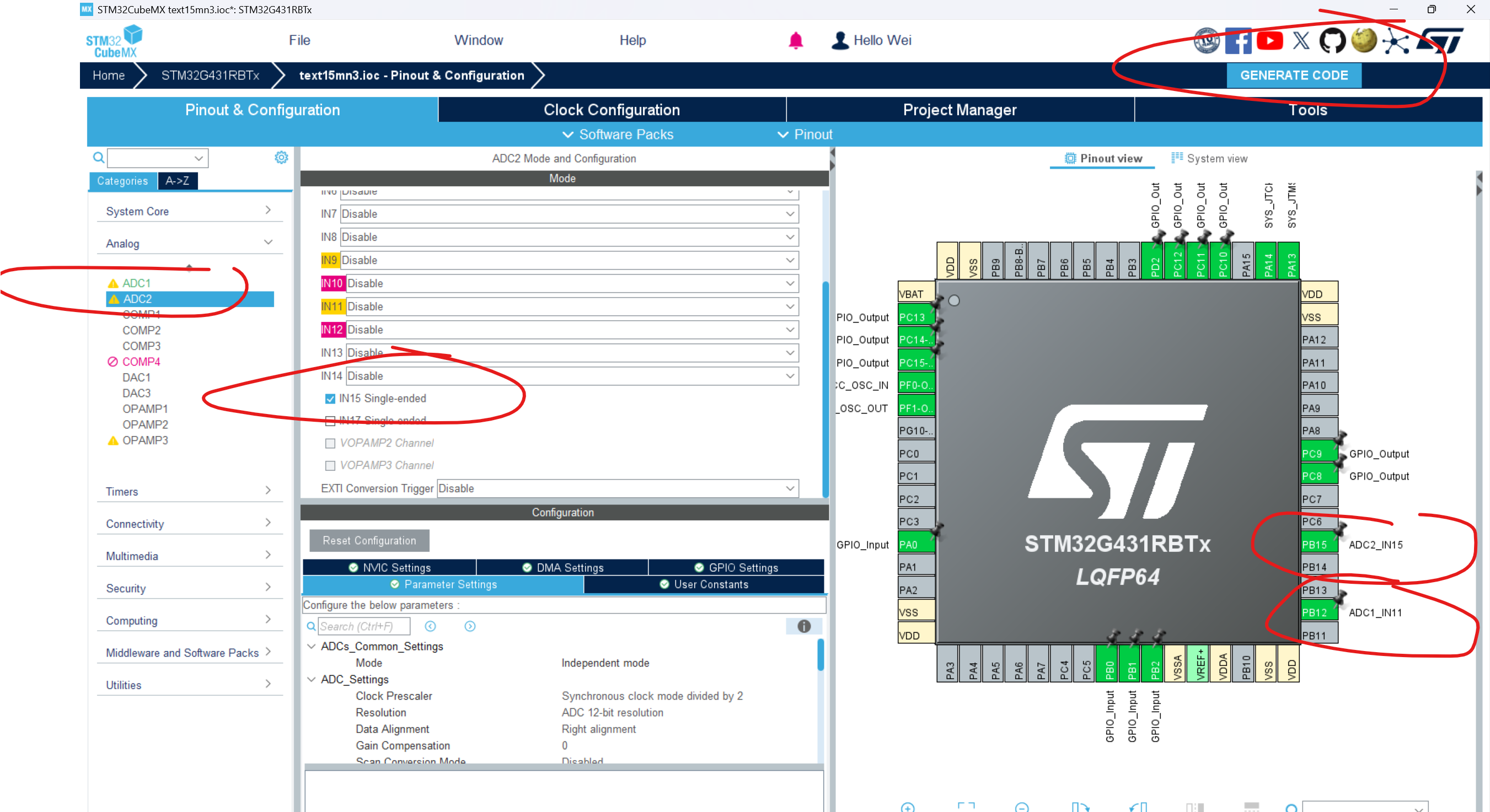

配置ADC，无需中断

​

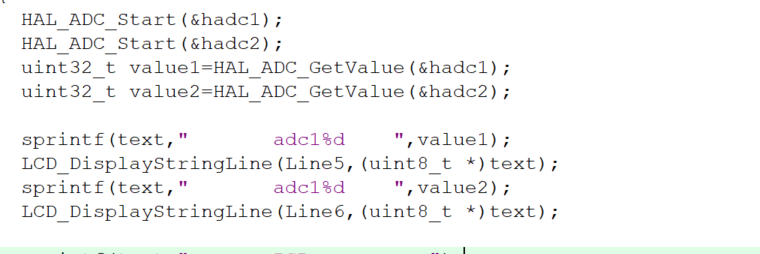

直接开启然后输出ADC值，看是否配置正确

​

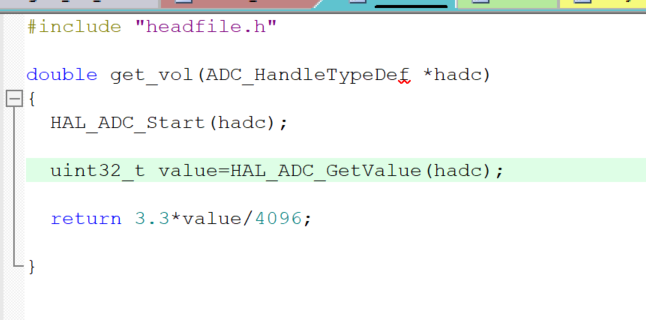

写电压转换函数

​

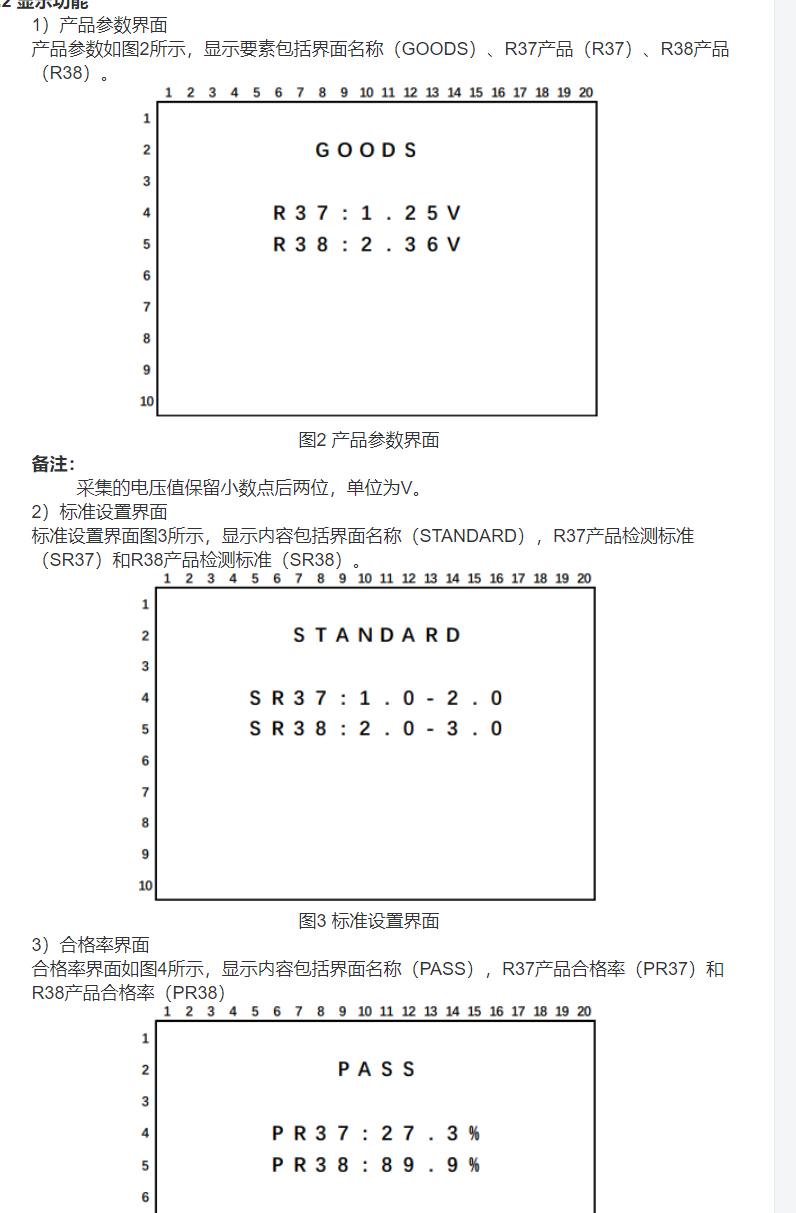

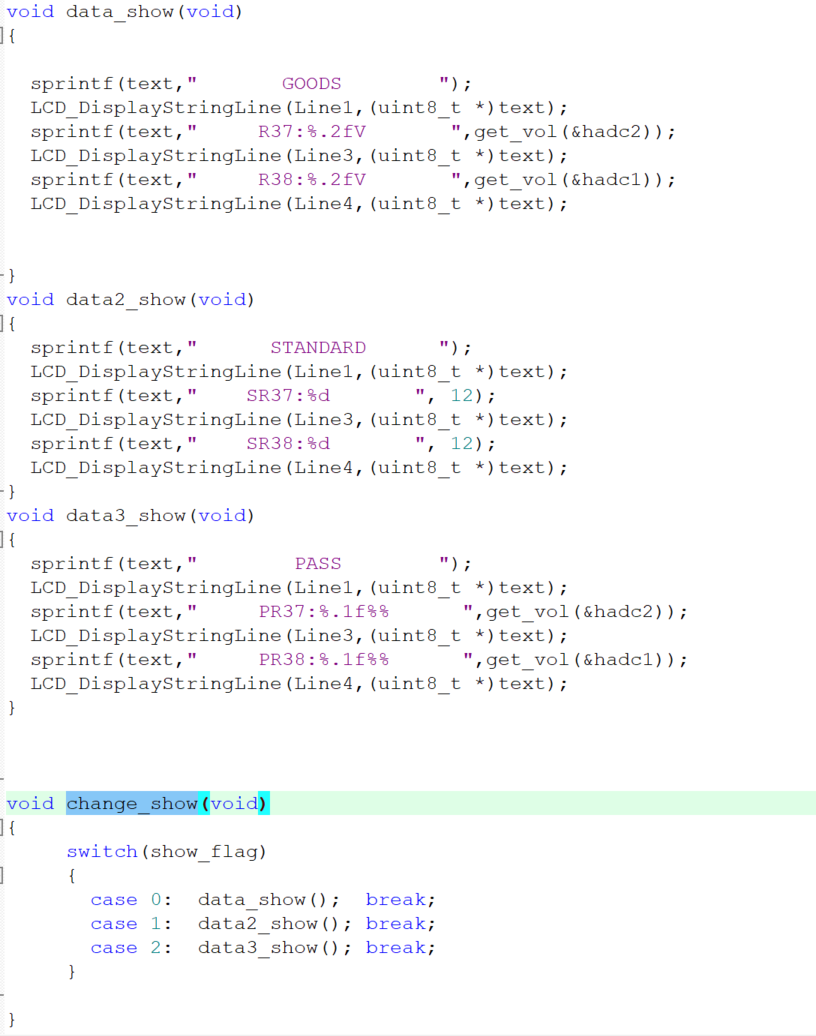

五.界面显示

​

六.按键功能

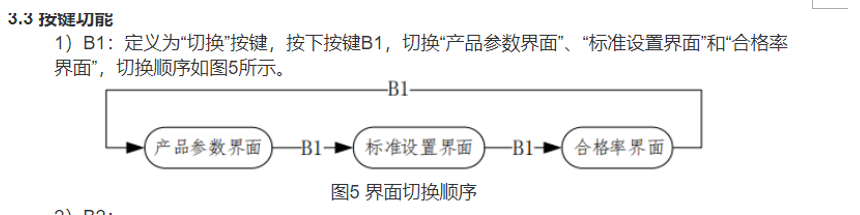

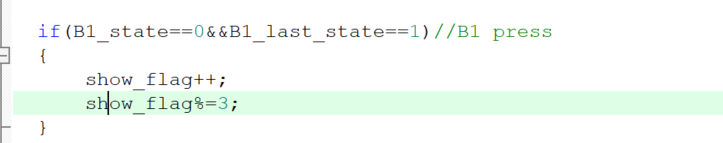

B1

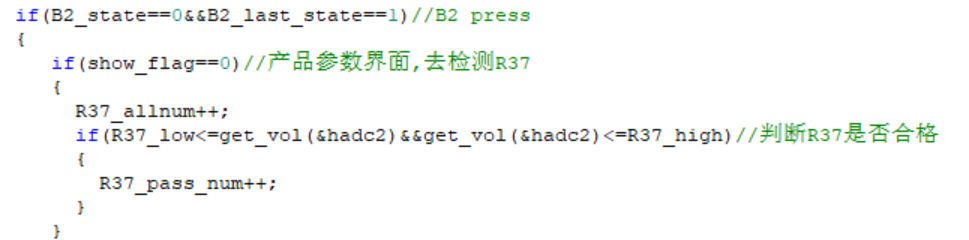

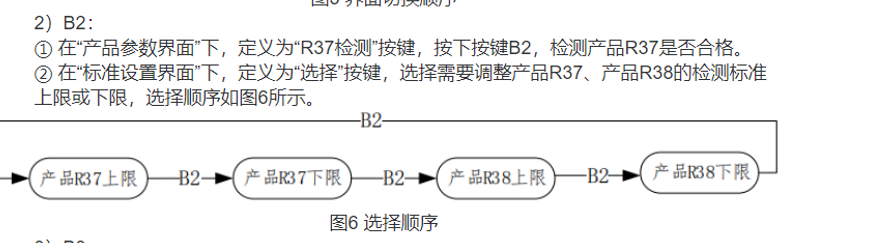

B2

功能一，B3的功能一同B2功能一

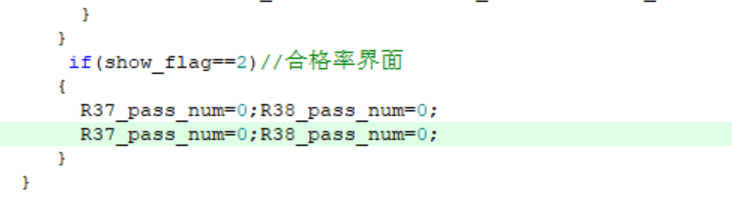

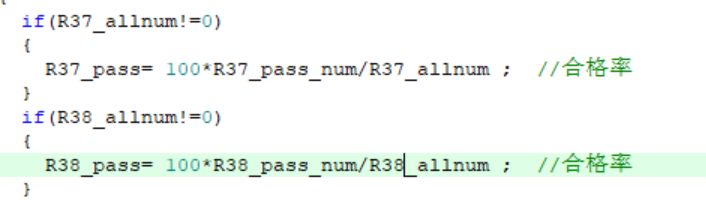

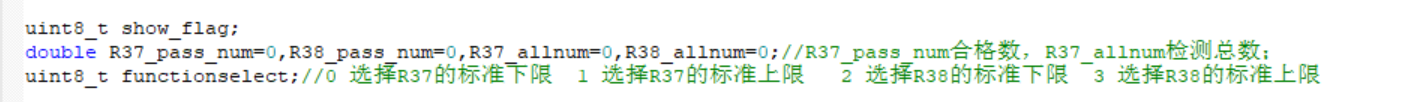

合格率计算写在第三个界面

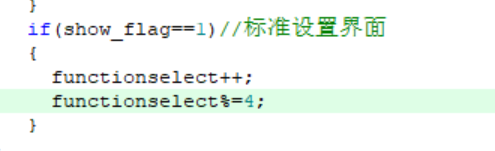

功能二

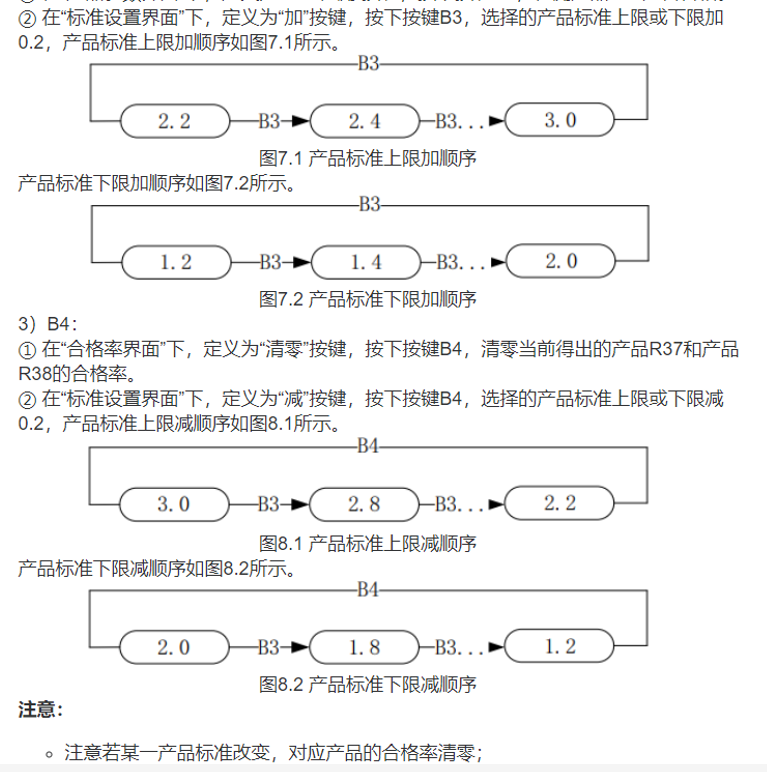

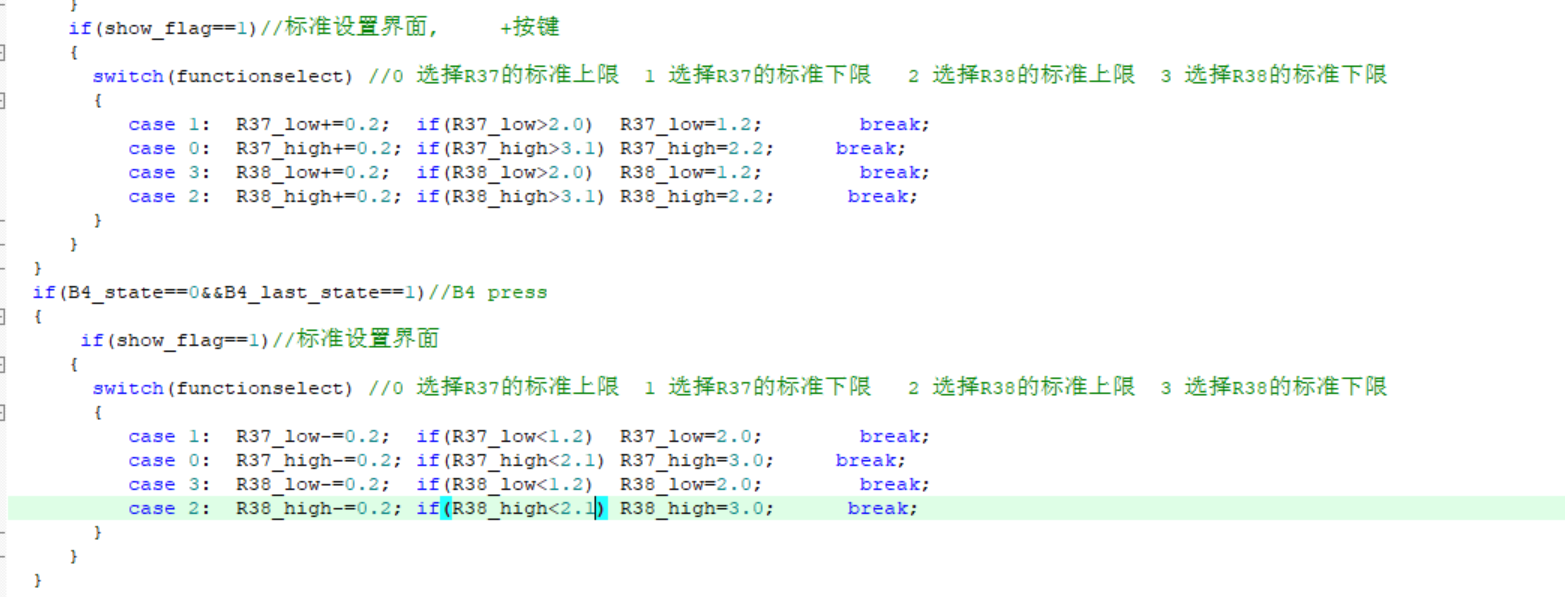

B3、B4

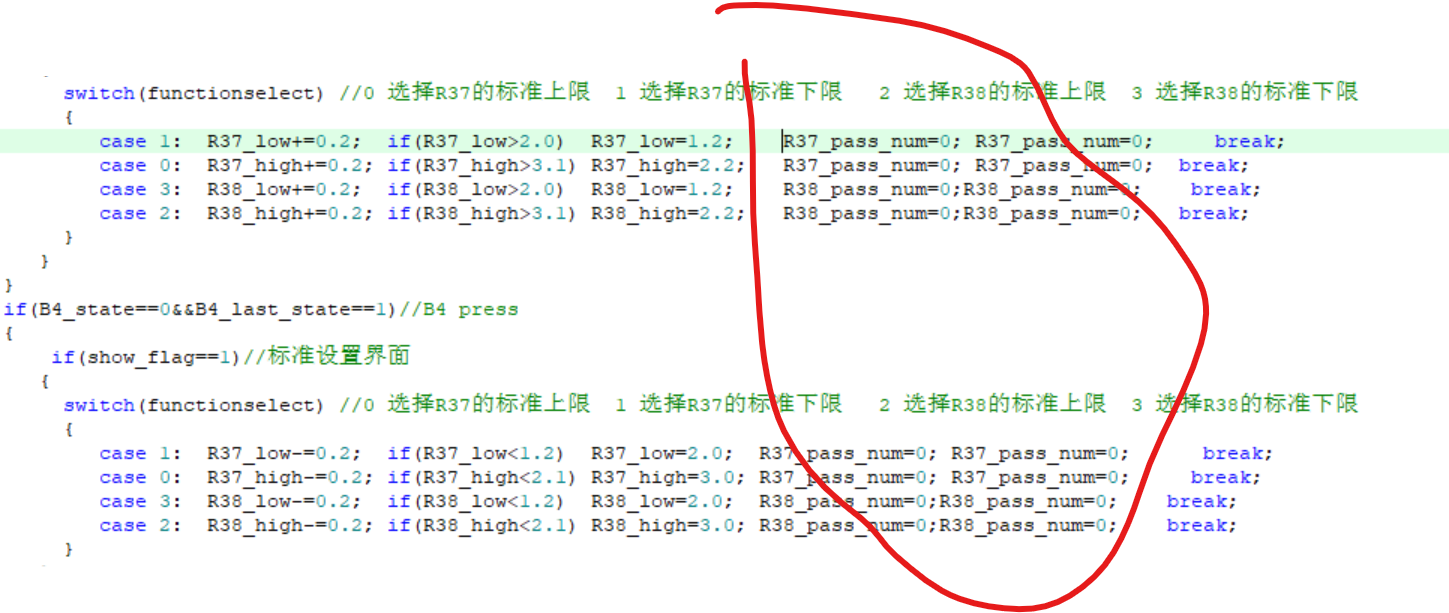

B3、B4的功能二

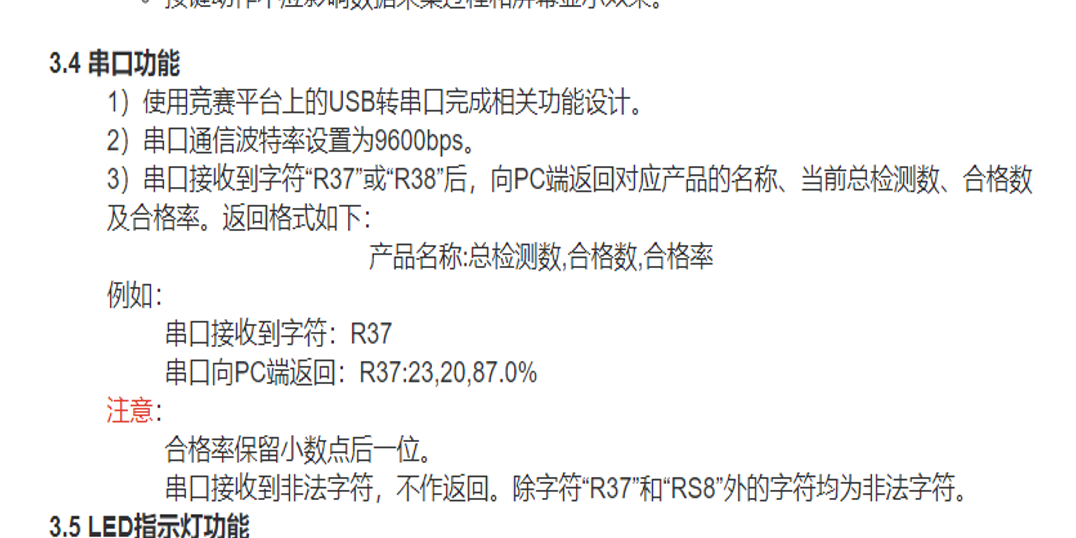

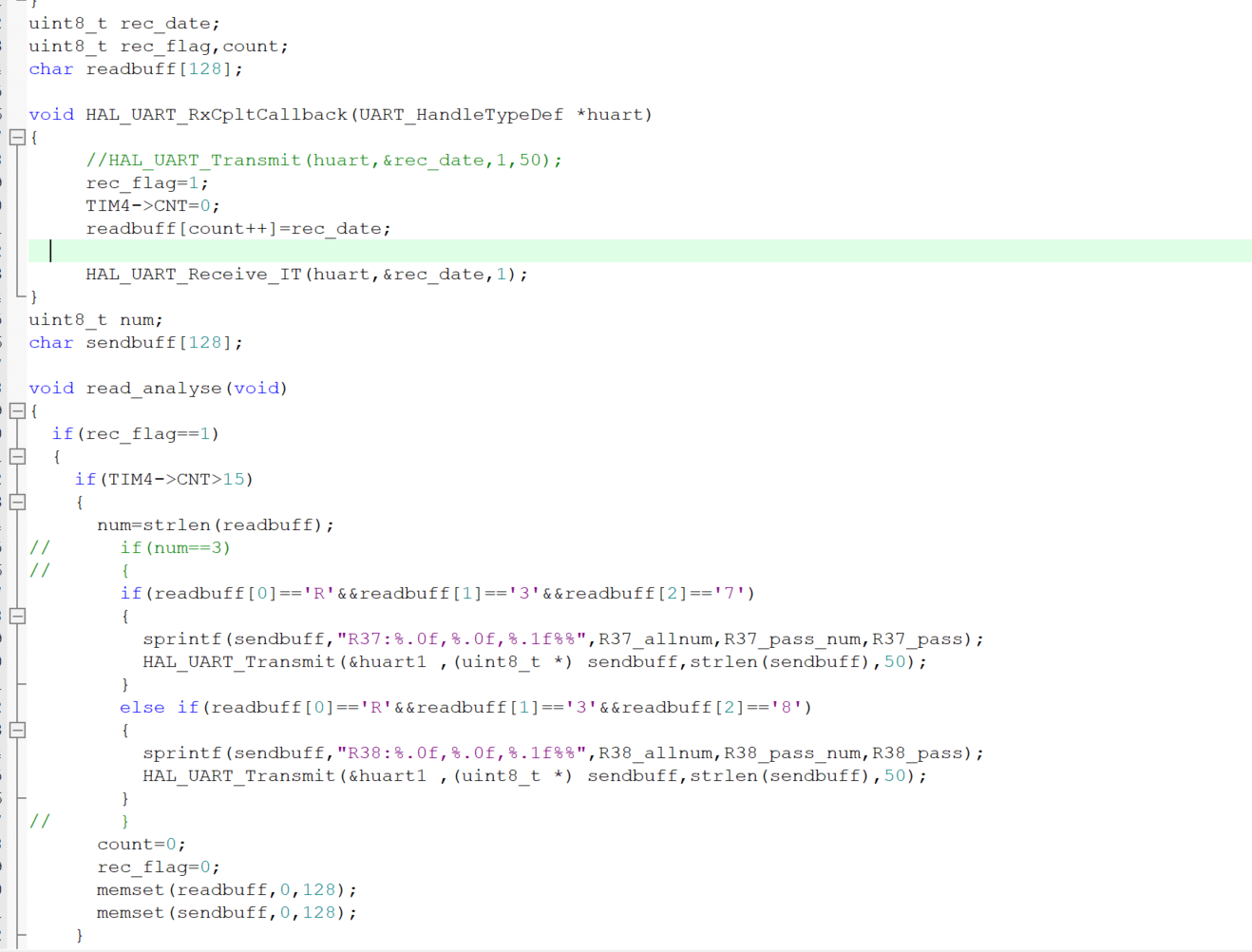

七.串口功能

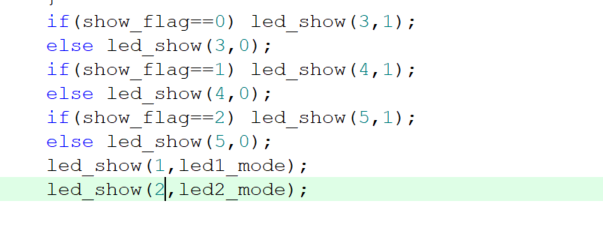

八.led
