1、Linux 下 LED 灯驱动原理
Linux 下的任何外设驱动，最终都是要配置相应的硬件寄存器。所以本章的 LED 灯驱动最终也是对 I.MX6ULL 的 IO 口进行配置，与裸机实验不同的是，在 Linux 下编写驱动要符合 Linux的驱动框架。
I.MX6U-ALPHA 开发板上的 LED 连接到 I.MX6ULL 的 GPIO1_IO03 这个引脚上，因此本章实验的重点就是编写 Linux 下 I.MX6UL 引脚控制驱动。
1.1地址映射
在编写驱动之前，我们需要先简单了解一下 MMU （全称叫做 Memory Manage Unit，也就是内存管理单元）在老版本的 Linux 中要求处理器必须有 MMU，但是现在Linux 内核已经支持无 MMU 的处理器了。
MMU 主要完成的功能如下：
①、完成虚拟空间到物理空间的映射。
②、内存保护，设置存储器的访问权限，设置虚拟存储空间的缓冲特性。
我们重点来看一下第①点，也就是虚拟空间到物理空间的映射，也叫做地址映射。首先了解两个地址概念：虚拟地址(VA,Virtual Address)、物理地址(PA，PhyscicalAddress)。

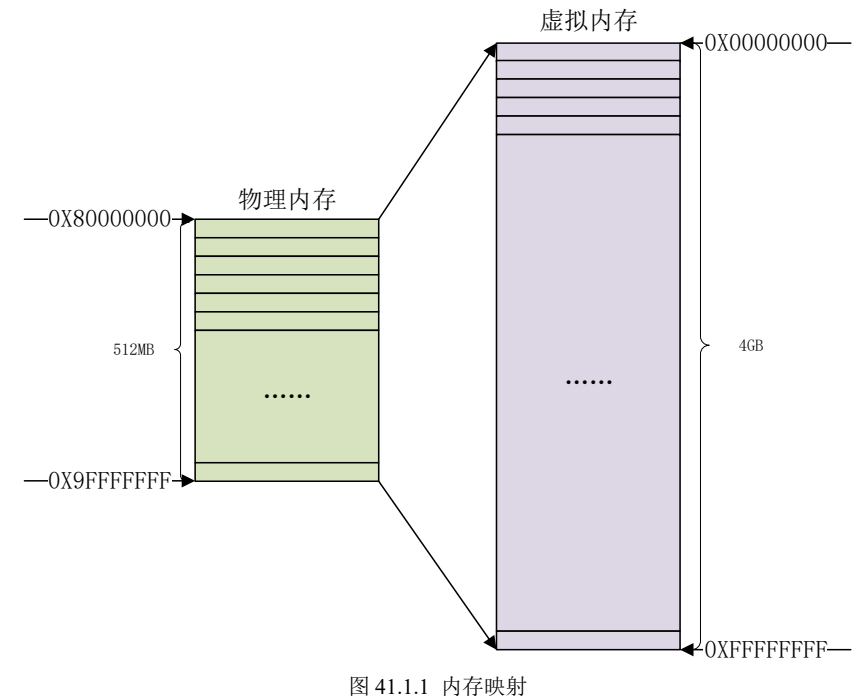

对于 32 位的处理器来说，虚拟地址范围是 2^32=4GB，我们的开发板上有 512MB 的 DDR3，这 512MB 的内存就是物理内存，经过 MMU 可以将其映射到整个 4GB 的虚拟空间，如图：
物理内存只有 512MB，虚拟内存有 4GB，那么肯定存在多个虚拟地址映射到同一个物理地址上去，虚拟地址范围比物理地址范围大的问题处理器自会处理，这里我们不要去深究，因为MMU 是很复杂的一个东西。
Linux 内核启动的时候会初始化 MMU，设置好内存映射，设置好以后 CPU 访问的都是虚拟地址。比如 I.MX6ULL 的 GPIO1_IO03 引脚的复用寄存器IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 的地址为 0X020E0068。
如果没有开启 MMU 的话直接向 0X020E0068 这个寄存器地址写入数据就可以配置 GPIO1_IO03 的复用功能。现在开启
了 MMU，并且设置了内存映射，因此就不能直接向 0X020E0068 这个地址写入数据了。我们必须得到 0X020E0068 这个物理地址在 Linux 系统里面对应的虚拟地址
这里就涉及到了物理内存和虚拟内存之间的转换，需要用到两个函数：ioremap 和 iounmap。
1、ioremap 函数
ioremap 函数用于获取指定物理地址空间对应的虚拟地址空间 ， 定 义 在arch/arm/include/asm/io.h 文件中，定义如下：
//ioremap 是个宏，有两个参数：cookie 和 size，真正起作用的是函数__arm_ioremap，
//此函数有三个参数和一个返回值，这些参数和返回值的含义如下：
#define ioremap(cookie,size) __arm_ioremap((cookie), (size), MT_DEVICE)
void __iomem * __arm_ioremap(phys_addr_t phys_addr, size_t size, unsigned int mtype)
{
return arch_ioremap_caller(phys_addr, size, mtype,__builtin_return_address(0));
}
phys_addr：要映射的物理起始地址。
size：要映射的内存空间大小。
mtype：ioremap 的类型，可以选择 MT_DEVICE、
MT_DEVICE_NONSHARED、
MT_DEVICE_CACHED 和 MT_DEVICE_WC，
ioremap 函数选择 MT_DEVICE。
返回值：__iomem 类型的指针，指向映射后的虚拟空间首地址。
假如我们要获取 I.MX6ULL 的 IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 寄存器对应的虚拟地址，使用如下代码即可：
#define SW_MUX_GPIO1_IO03_BASE (0X020E0068)
static void __iomem* SW_MUX_GPIO1_IO03;
SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);
宏 SW_MUX_GPIO1_IO03_BASE 是寄存器物理地址，SW_MUX_GPIO1_IO03 是映射后的虚拟地址。对于 I.MX6ULL 来说一个寄存器是 4 字节(32 位)的，因此映射的内存长度为 4。映射完成以后直接对 SW_MUX_GPIO1_IO03 进行读写操作即可。
2、iounmap 函数
卸载驱动的时候需要使用 iounmap 函数释放掉 ioremap 函数所做的映射，iounmap 函数原型如下：
void iounmap (volatile void __iomem *addr)
iounmap 只有一个参数 addr，此参数就是要取消映射的虚拟地址空间首地址。假如我们现在要取消掉 IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 寄存器的地址映射，使用如下代码即可：
iounmap(SW_MUX_GPIO1_IO03);
1.2 I/O 内存访问函数
这里说的 I/O 是输入/输出的意思，并不是我们学习单片机的时候讲的 GPIO 引脚。这里涉及到两个概念：I/O 端口和 I/O 内存。
当外部寄存器或内存映射到 IO 空间时，称为 I/O 端口。
当外部寄存器或内存映射到内存空间时，称为 I/O 内存。
但是对于 ARM 来说没有 I/O 空间这个概念，因此 ARM 体系下只有 I/O 内存(可以直接理解为内存)。使用 ioremap 函数将寄存器的物
理地址映射到虚拟地址以后，我们就可以直接通过指针访问这些地址，但是 Linux 内核不建议这么做，而是推荐使用一组操作函数来对映射后的内存进行读写操作。
1、读操作函数
读操作函数有如下几个：
u8 readb(const volatile void __iomem *addr)
u16 readw(const volatile void __iomem *addr)
u32 readl(const volatile void __iomem *addr)
readb、readw 和 readl 这三个函数分别对应 8bit、16bit 和 32bit 读操作，参数 addr 就是要读取写内存地址，返回值就是读取到的数据。
2、写操作函数
void writeb(u8 value, volatile void __iomem *addr)
void writew(u16 value, volatile void __iomem *addr)
void writel(u32 value, volatile void __iomem *addr)
writeb、writew 和 writel 这三个函数分别对应 8bit、16bit 和 32bit 写操作，参数 value 是要写入的数值，addr 是要写入的地址。
2、硬件原理分析

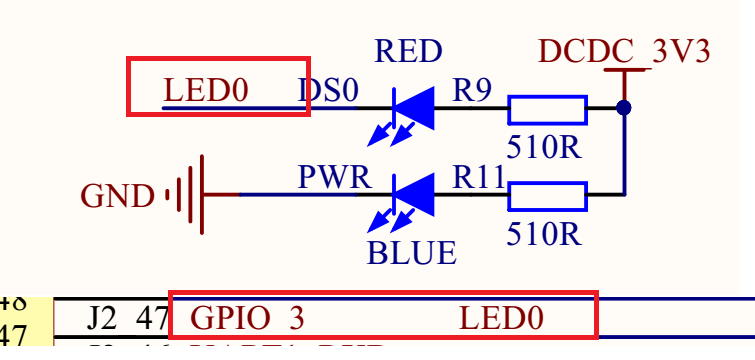

- LED0 接到了 GPIO_3 上，GPIO_3 就是 GPIO1_IO03，
- 当 GPIO1_IO03输出低电平(0)的时候发光二极管 LED0 就会导通点亮，
- 当 GPIO1_IO03 输出高电平(1)的时候发光二极管 LED0 不会导通，因此 LED0 也就不会点亮。
- 所以 LED0 的亮灭取决于 GPIO1_IO03的输出电平，输出 0 就亮，输出 1 就灭。
3、实验程序编写
关于这些数据从哪里来，查数据手册
1、使能 GPIO1 时钟
GPIO1 的时钟由 CCM_CCGR1 的 bit27 和 bit26 这两个位控制，将这两个位都设置位 11 即可。将 I.MX6U 的所有外设时钟都打开即可。
2、设置 GPIO1_IO03 的复用功能
找到 GPIO1_IO03 的复用寄存器“IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03”的地址为0X020E0068，然后设置此寄存器，将 GPIO1_IO03 这个 IO 复用为 GPIO 功能，也就是 ALT5。
3、配置 GPIO1_IO03
找到 GPIO1_IO03 的配置寄存器“IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03”的地址为0X020E02F4，根据实际使用情况，配置此寄存器。
4、设置 GPIO

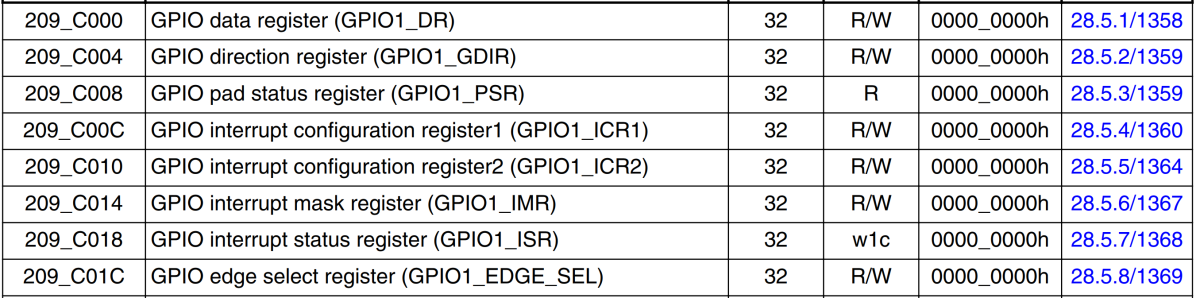

我们已经将 GPIO1_IO03 复用为了 GPIO 功能，所以我们需要配置 GPIO。找到 GPIO3 对应的 GPIO 组寄存器地址，在《IMX6ULL 参考手册》的 1357 页，如图所示：
本实验中 GPIO1_IO03 是作为输出功能的，因此 GPIO1_GDIR 的 bit3 要设置为 1，表示输出。
5、控制 GPIO 的输出电平
经过前面几步，GPIO1_IO03 已经配置好了，只需要向 GPIO1_DR 寄存器的 bit3 写入 0 即可控制 GPIO1_IO03 输出低电平，打开 LED，向 bit3 写入 1 可控制 GPIO1_IO03 输出高电平，关闭 LED。
3.1LED 灯驱动程序编写
新建名为“2_led”文件夹
在做驱动开发时，很少来操作寄存器，如果真要这样开发的话，那也太难了不是吗？一般是用设备树，这里我们主要是学习内存映射，所以里面的代码不必太纠结
led.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
//定义了一些宏，包括主设备号、设备名字、LED 开/关宏。
#define LED_MAJOR 200 /* 主设备号 */
#define LED_NAME "led" /* 设备名字 */
#define LEDOFF 0 /* 关灯 */
#define LEDON 1 /* 开灯 */
/* 寄存器物理地址 本实验要用到的寄存器宏定义。*/
#define CCM_CCGR1_BASE (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE (0X020E02F4)
#define GPIO1_DR_BASE (0X0209C000)
#define GPIO1_GDIR_BASE (0X0209C004)
/* 映射后的寄存器虚拟地址指针 经过内存映射以后的寄存器地址指针。*/
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;
/*
* @description : LED打开/关闭
* @param - sta : LEDON(0) 打开LED，LEDOFF(1) 关闭LED
* @return : 无
led_switch 函数，用于控制开发板上的 LED 灯亮灭，当参数 sta 为 LEDON(1)
的时候打开 LED 灯，sta 为 LEDOFF(0)的时候关闭 LED 灯。
*/
void led_switch(u8 sta)
{
u32 val = 0;
if(sta == LEDON) {
val = readl(GPIO1_DR);
val &= ~(1 << 3);
writel(val, GPIO1_DR);
}else if(sta == LEDOFF) {
val = readl(GPIO1_DR);
val|= (1 << 3);
writel(val, GPIO1_DR);
}
}
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
int retvalue;
unsigned char databuf[1];
unsigned char ledstat;
retvalue = copy_from_user(databuf, buf, cnt);
if(retvalue < 0) {
printk("kernel write failed!\r\n");
return -EFAULT;
}
ledstat = databuf[0]; /* 获取状态值 */
if(ledstat == LEDON) {
led_switch(LEDON); /* 打开LED灯 */
} else if(ledstat == LEDOFF) {
led_switch(LEDOFF); /* 关闭LED灯 */
}
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* 设备操作函数 */
static struct file_operations led_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
通过
ioremap 函数获取物理寄存器地址映射后的虚拟地址，得到寄存器对应的虚拟地址以后就可以
完成相关初始化工作了。比如使能 GPIO1 时钟、设置 GPIO1_IO03 复用功能、配置 GPIO1_IO03
的属性等等。最后，最重要的一步！使用 register_chrdev 函数注册 led 这个字符设备。
*/
static int __init led_init(void)
{
int retvalue = 0;
u32 val = 0;
/* 初始化LED */
/* 1、寄存器地址映射 */
IMX6U_CCM_CCGR1 = ioremap(CCM_CCGR1_BASE, 4);
SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);
SW_PAD_GPIO1_IO03 = ioremap(SW_PAD_GPIO1_IO03_BASE, 4);
GPIO1_DR = ioremap(GPIO1_DR_BASE, 4);
GPIO1_GDIR = ioremap(GPIO1_GDIR_BASE, 4);
/* 2、使能GPIO1时钟 */
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26); /* 清除以前的设置 */
val |= (3 << 26); /* 设置新值 */
writel(val, IMX6U_CCM_CCGR1);
/* 3、设置GPIO1_IO03的复用功能，将其复用为
* GPIO1_IO03，最后设置IO属性。
*/
writel(5, SW_MUX_GPIO1_IO03);
/*寄存器SW_PAD_GPIO1_IO03设置IO属性
*bit 16:0 HYS关闭
*bit [15:14]: 00 默认下拉
*bit [13]: 0 kepper功能
*bit [12]: 1 pull/keeper使能
*bit [11]: 0 关闭开路输出
*bit [7:6]: 10 速度100Mhz
*bit [5:3]: 110 R0/6驱动能力
*bit [0]: 0 低转换率
*/
writel(0x10B0, SW_PAD_GPIO1_IO03);
/* 4、设置GPIO1_IO03为输出功能 */
val = readl(GPIO1_GDIR);
val &= ~(1 << 3); /* 清除以前的设置 */
val |= (1 << 3); /* 设置为输出 */
writel(val, GPIO1_GDIR);
/* 5、默认关闭LED */
val = readl(GPIO1_DR);
val |= (1 << 3);
writel(val, GPIO1_DR);
/* 6、注册字符设备驱动 */
retvalue = register_chrdev(LED_MAJOR, LED_NAME, &led_fops);
if(retvalue < 0){
printk("register chrdev failed!\r\n");
return -EIO;
}
return 0;
}
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
驱动出口函数 led_exit，首先使用函数 iounmap 取消内存映射，最后使用函
数 unregister_chrdev 注销 led 这个字符设备。
*/
static void __exit led_exit(void)
{
/* 取消映射 */
iounmap(IMX6U_CCM_CCGR1);
iounmap(SW_MUX_GPIO1_IO03);
iounmap(SW_PAD_GPIO1_IO03);
iounmap(GPIO1_DR);
iounmap(GPIO1_GDIR);
/* 注销字符设备驱动 */
unregister_chrdev(LED_MAJOR, LED_NAME);
}
module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("jvmao");
3.2编写测试 APP
编写测试 APP，led 驱动加载成功以后手动创建/dev/led 节点，应用 APP 通过操作/dev/led文件来完成对 LED 设备的控制。向/dev/led 文件写 0 表示关闭 LED 灯，写 1 表示打开 LED 灯。
新建 ledApp.c 文件，在里面输入如下内容：
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
/***************************************************************
文件名 : ledApp.c
描述 : chrdevbase驱测试APP。
使用方法 ：./ledtest /dev/led 0 关闭LED
./ledtest /dev/led 1 打开LED
***************************************************************/
#define LEDOFF 0
#define LEDON 1
/*
* @description : main主程序
* @param - argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int fd, retvalue;
char *filename;
unsigned char databuf[1];
if(argc != 3){
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
/* 打开led驱动 */
fd = open(filename, O_RDWR);
if(fd < 0){
printf("file %s open failed!\r\n", argv[1]);
return -1;
}
databuf[0] = atoi(argv[2]); /* 要执行的操作：打开或关闭 */
/* 向/dev/led文件写入数据 */
retvalue = write(fd, databuf, sizeof(databuf));
if(retvalue < 0){
printf("LED Control Failed!\r\n");
close(fd);
return -1;
}
retvalue = close(fd); /* 关闭文件 */
if(retvalue < 0){
printf("file %s close failed!\r\n", argv[1]);
return -1;
}
return 0;
}
ledApp.c 的内容还是很简单的，就是对 led 的驱动文件进行最基本的打开、关闭、写操作等。
4.运行测试
4.1 编译驱动程序和测试 APP
1、编译驱动程序
编写 Makefile 文件，本章实验的 Makefile 文件和之前的实验基本一样，只是将 obj-m 变量的值改为 led.o，Makefile 内容如下所示：
KERNELDIR := /home/a/linux/IMX6ULL/linux/temp/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
CURRENT_PATH := $(shell pwd)
obj-m := led.o
build: kernel_modules
kernel_modules:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
输入如下命令编译出驱动模块文件：
make -j32
编译成功以后就会生成一个名为“led.ko”的驱动模块文件。
2、编译测试 APP
输入如下命令编译测试 ledApp.c 这个测试程序：
arm-linux-gnueabihf-gcc ledApp.c -o ledApp
编译成功以后就会生成 ledApp 这个应用程序。
4.2 运行测试
注意！如果大家使用的正点原子出厂系统来做本实验，那么会发现 LED 灯会一直闪烁。这是因为正点原子出厂系统默认将 LED 灯作为了心跳灯，因此系统启动以后 LED 灯就会自动闪烁，这样会影响大家做实验。如果是完全按照本教程自行移植的内核和根文件系统，那么就不会遇到此问题。如果直接使用出厂系统来做实验，我们需要关闭 LED 灯的心跳功能，关闭方法参考《【正点原子】I.MX6U 用户快速体验》第 3.1 小节，或者输入如下命令即可：
echo none > /sys/class/leds/sys-led/trigger // 改变 LED 的触发模式
将编译出来的led.ko和ledApp这两个文件拷贝到rootfs/lib/modules/4.1.15目录中，重启开发板，进入到目录 lib/modules/4.1.15 中，输入如下命令加载 led.ko 驱动模块：
depmod //第一次加载驱动的时候需要运行此命令
modprobe led.ko //加载驱动
驱动加载成功以后创建“/dev/led”设备节点，命令如下：
mknod /dev/led c 200 0
驱动节点创建成功以后就可以使用 ledApp 软件来测试驱动是否工作正常，输入如下命令打开 LED 灯：
./ledApp /dev/led 1 //打开 LED 灯
输入上述命令以后观察 I.MX6U-ALPHA 开发板上的红色 LED 灯是否点亮，如果点亮的话说明驱动工作正常。在输入如下命令关闭 LED 灯：
./ledApp /dev/led 0 //关闭 LED 灯
输入上述命令以后观察 I.MX6U-ALPHA 开发板上的红色 LED 灯是否熄灭，如果熄灭的话说明我们编写的 LED 驱动工作完全正常！至此，我们成功编写了第一个真正的 Linux 驱动设备程序。
如果要卸载驱动的话输入如下命令即可：
rmmod led.ko
