unity笔记——游戏里常见的模型展示（3D物体渲染到2D平面，旋转查看）

使用背景：

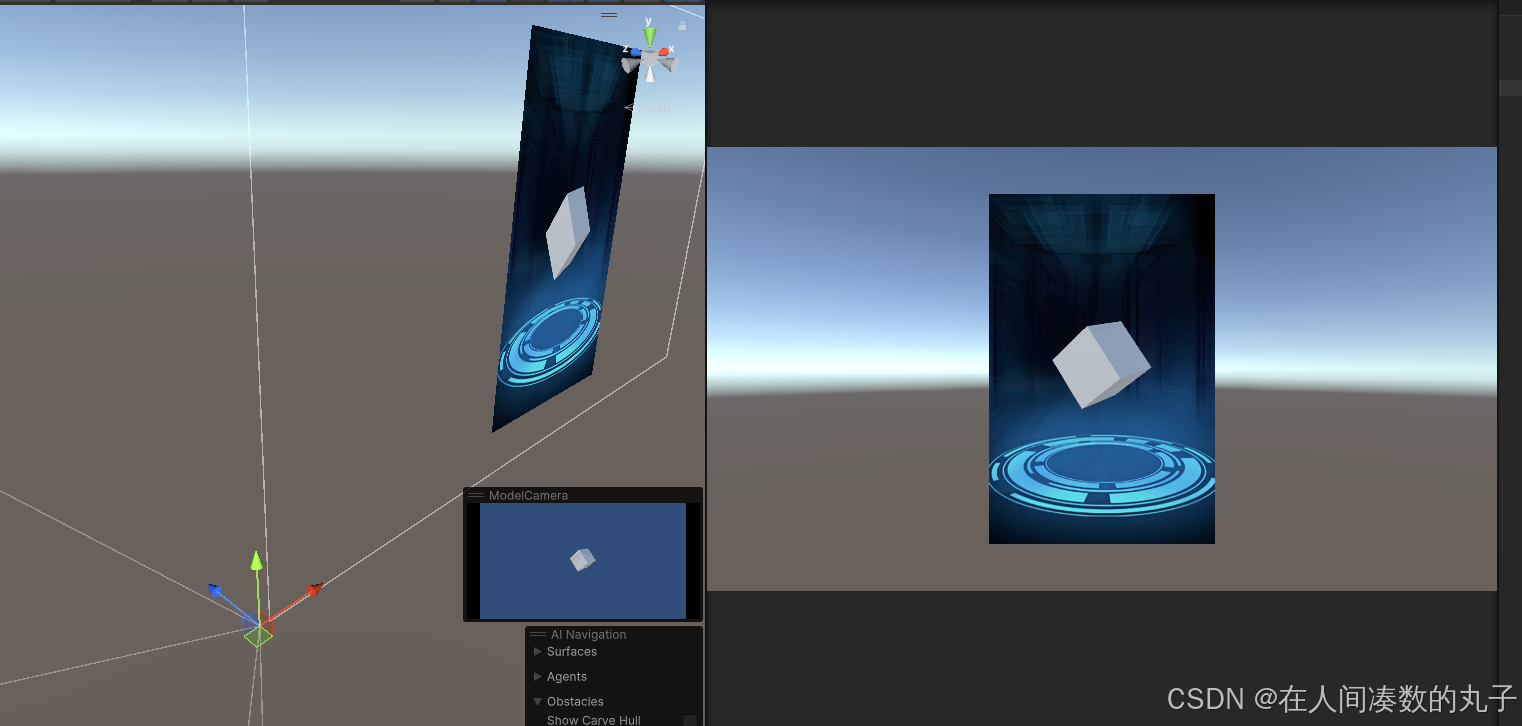

游戏里有一种展示，就是将3D物体渲染到2D的平面上，玩家拖动平面旋转物体进行全方位的展示，类似于王者荣耀的英雄展示。如图：

资源包网盘地址：

链接: https://pan.baidu.com/s/1cy_TGrYhfsUOP3wTBEOhFA?pwd=5f9a 提取码: 5f9a

如何使用：

下载网盘资源，引入资源包，文件下的ModelDisplayPanelScene场景即为使用案例。

也可以创建新的场景，将ModelDisplayPanel预制体拖入场景中运行即可（注意该场景需要有EventSystem）。

如何制作该功能：

创建新的场景
创建一个Image画布调整到合适的大小（下面称它为Mask），并在该Image上添加Mask组件(该Imge用于添加底部背景，Mask用于遮罩使现实的大小达到理想的效果)
在Mask下创建一个RawImage（设置为1920*1080）

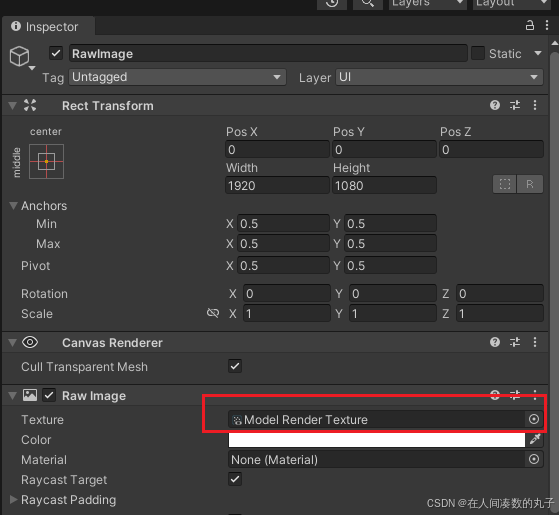

在Assest下创建一个Render Texture，设置size为1920*1080。并将该Render Texture拖给上面创建的RawImage—>Texture。
将需要的3D模型放入场景

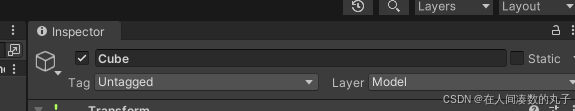

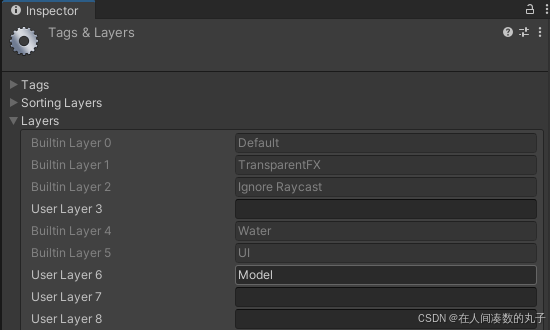

新建一个渲染层命名为Model（Inspector面板右上角Layer—>Add Layer—>Layers—>找一个没被占用的填上“Model”），然后将上面需要现实的3D物体设置为Model层（Layers—>Model），如下：

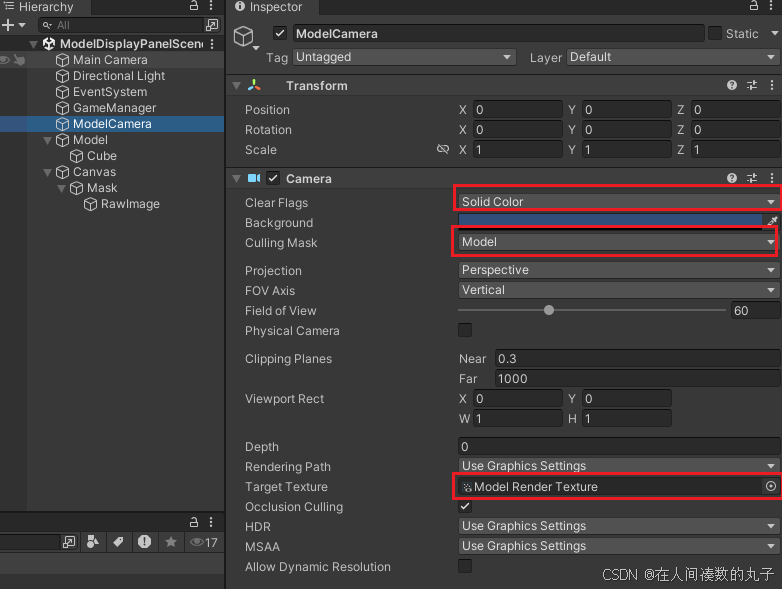

创建一个新的相机（命名为ModelCamera），设置相机Clear Flags为Solid Color，设置Culling Mask为仅Model，将上面创建的Render Texture赋值给Target Texture，如下图，调整该相机和物体的距离，使该相机能渲染到物体。

挂载ShowModelRawImage脚本到上面创建的RawImage上，该脚本依赖其他两个脚本，分别为Singleton和ToolBox。三个脚本如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
/// <summary>
/// 在图片上显示模型并旋转（挂载到指定鼠标移动的image)
/// （直接调用该脚本的Init函数）
/// </summary>
public class ShowModelRawImage : MonoBehaviour
{
    private Camera modelCamera;//渲染模型的相机
    private GameObject nowModel;

    private Transform originalPos;
    private RectTransform modelPicRect; // 模型图片rect（用于判定鼠标是否在图片上）
    private bool isResetting = false; // 模型回退到原来的状态
    private float originalMouseX = 0.0f;
    private float originalMouseY = 0.0f;
    private float mouseXCount = 0.0f;
    private float mouseYCount = 0.0f;
    private float lerpX = 0.0f;
    private float lerpY = 0.0f;
    private bool isXFinished = false;
    private bool isYFinished = false;
    private bool isScaleFinished = false; // 用于判定是否缩放完成

    [Header("旋转角度恢复原状速度")]
    public float resetSpeed = 5.0f; // 模型恢复原装速度
    [Header("摄像机到模型的距离")]
    public float defaultDistanc = 5.0f;
    [Header("缩放速度")]
    public float zoomSpeed = 1.0f;
    [Header("缩放比例恢复速度")]
    public float resetZoomSpeed = 10.0f;
    [Header("模型放大的最大倍数（摄像机最近的距离）")]
    public float minDistanceRatio = 1.0f; // 摄像机到模型的最小距离等级
    [Header("模型缩小的最大倍数（摄像机最远距离）")]
    public float maxDistanceRatio = 10.0f; // 摄像机到模型的最大距离等级
    [Header("摄像机初始设置距离，代表的倍数（若摄像机距离为10，则缩放到3倍就是距离到10的位置）")]
    public float initDistanceRatio = 3.0f; // 计算规则相当复杂


    private float originalDistance = 0.0f; // 最开始摄像机到模型中心的距离
    private float perDistence = 0.0f; // 每一级缩放的距离

    // originalDistance保存一开始摄像机到模型中心的位置
    // 根据initDistanceRatio为初始设定的距离的放大比例，当前为3倍，也就是初始设定为3倍大小
    // perDistence则保存每一倍大小的距离，使用初始距离除以初始放大倍数可以得到这个值
    // minDistanceRatio和maxDistanceRatio则为最小的放大倍数和最大的放大倍数

    private void Awake()
    {
        modelPicRect = GetComponent<RectTransform>();
    }

    /// <summary>
    /// 展示用的摄像机和需要展示的模型（直接调用该函数）
    /// </summary>
    /// <param name="modelCamera">模型渲染相机</param>
    /// <param name="showMedel">模型</param>
    public void Init(Camera newCamera, GameObject showModel) {
        modelCamera = newCamera;
        nowModel = showModel;
        originalPos = modelCamera.transform;
        originalDistance = Vector3.Distance(modelCamera.transform.position, showModel.transform.position);
        perDistence = originalDistance / initDistanceRatio;
    }

    // Update is called once per frame
    void Update()
    {
        if (isResetting)
        {
            if (!isXFinished)
            {
                float rotateSpeedX = lerpX * Time.deltaTime * resetSpeed;
                modelCamera.transform.RotateAround(nowModel.transform.position, Vector3.up, rotateSpeedX);
                mouseXCount += -rotateSpeedX;

                if (Mathf.Abs(mouseXCount - originalMouseX) <= Mathf.Abs(rotateSpeedX))
                {
                    isXFinished = true;
                }
            }

            if (!isYFinished)
            {
                float rotateSpeedY = lerpY * Time.deltaTime * resetSpeed;
                modelCamera.transform.RotateAround(nowModel.transform.position, modelCamera.transform.right, rotateSpeedY);
                mouseYCount += -rotateSpeedY;

                if (Mathf.Abs(mouseYCount - originalMouseY) <= Mathf.Abs(rotateSpeedY))
                {
                    isYFinished = true;
                }
            }

            if (isYFinished && isXFinished)
            {
                originalMouseX = 0.0f;
                originalMouseY = 0.0f;
                mouseXCount = 0.0f;
                mouseYCount = 0.0f;
            }

            if (!isScaleFinished)
            {
                float nowDis = Vector3.Distance(modelCamera.transform.position, nowModel.transform.position);
                float rScaleDir = (nowDis - defaultDistanc >= 0) ? 1 : -1;
                if (nowDis - defaultDistanc <= 0.001f)
                {
                    isScaleFinished = true;
                }
                modelCamera.transform.Translate(Vector3.forward * Time.deltaTime * resetZoomSpeed * rScaleDir);
            }

            if (isYFinished && isXFinished && isScaleFinished)
            {
                modelCamera.transform.position = originalPos.position;
                modelCamera.transform.rotation = originalPos.rotation;
                isXFinished = false;
                isYFinished = false;
                isScaleFinished = false;
                isResetting = false;
            }
            return;
        }

        if (ToolBox.Instance.IsOverUI(modelPicRect))
        {
            if (nowModel == null) return;
            if (Input.GetMouseButton(1))
            {
                float mouse_x = Input.GetAxis("Mouse X");  //获取鼠标X轴移动
                float mouse_y = -Input.GetAxis("Mouse Y");  //获取鼠标Y轴移动

                originalMouseX += mouse_x * 5;
                originalMouseY += mouse_y * 5;

                modelCamera.transform.RotateAround(nowModel.transform.position, Vector3.up, mouse_x * 5);
                modelCamera.transform.RotateAround(nowModel.transform.position, modelCamera.transform.right, mouse_y * 5);
            }

            if (Input.GetAxis("Mouse ScrollWheel") != 0)
            {
                float b = Vector3.Distance(modelCamera.transform.position, nowModel.transform.position);
                float c = Input.GetAxis("Mouse ScrollWheel");  //滑轮滑动
                if (c > 0 && b > originalDistance - (initDistanceRatio - minDistanceRatio) * perDistence)
                    modelCamera.transform.Translate(Vector3.forward * zoomSpeed);

                if (c < 0 && b < originalDistance +  (maxDistanceRatio - initDistanceRatio) * perDistence)
                    modelCamera.transform.Translate(Vector3.forward * -zoomSpeed);
            }
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

public class ToolBox : Singleton<ToolBox>
{
    //private ToolMono toolMono;

    //public ToolMono ToolMono
    //{
    //    get {
    //        if (!toolMono)
    //            return null;
    //        return toolMono;
    //    }
    //    set { toolMono = value; }
    //}

    /// <summary>
    /// 判定鼠标是否悬停在指定的ui上面（不判定ui是否被挡住）
    /// </summary>
    /// <param name="rect">指定ui的rect组件</param>
    /// <returns></returns>
    public bool IsOverUI(RectTransform rect)
    {
        if (!rect) return false;

        if (rect.gameObject.activeInHierarchy && RectTransformUtility.RectangleContainsScreenPoint(rect, Input.mousePosition))
            return true;
        return false;
    }

    private PointerEventData eventData = new PointerEventData(EventSystem.current);
    private List<RaycastResult> raycastResults = new List<RaycastResult>();

    /// <summary>
    /// 判定鼠标是否停在指定ui上面（只会判定能被点击到的ui）
    /// </summary>
    /// <param name="go">指定uiGameObject</param>
    /// <returns></returns>
    public bool IsOverUI(GameObject go) {
        if (!go) return false;
        eventData.position = Input.mousePosition;
        raycastResults.Clear();
        //向点击位置发射一条射线，检测是否点击UI
        EventSystem.current.RaycastAll(eventData, raycastResults);
        if (raycastResults.Count > 0)
        {
            foreach (RaycastResult result in raycastResults) {
                if (go.Equals(result.gameObject))
                    return true;
            }
            return false;
        }
        else
        {
            return false;
        }
    }

    /// <summary>
    /// 判定鼠标是否停在指定ui(ui在最上层)上面
    /// </summary>
    /// <param name="go">指定uiGameObject</param>
    /// <returns></returns>
    public bool IsOverUIOnTop(GameObject go)
    {
        if (!go) return false;
        eventData.position = Input.mousePosition;
        raycastResults.Clear();
        //向点击位置发射一条射线，检测是否点击UI
        EventSystem.current.RaycastAll(eventData, raycastResults);
        if (raycastResults.Count > 0)
        {
            if (go.Equals(raycastResults[0].gameObject))
                return true;
            return false;
        }
        else
        {
            return false;
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Singleton<T> where T : new()
{
    private static T instance;

    public static T Instance
    {
        get
        {
            if (instance == null)
                instance = new T();
            return instance;
        }
    }
}

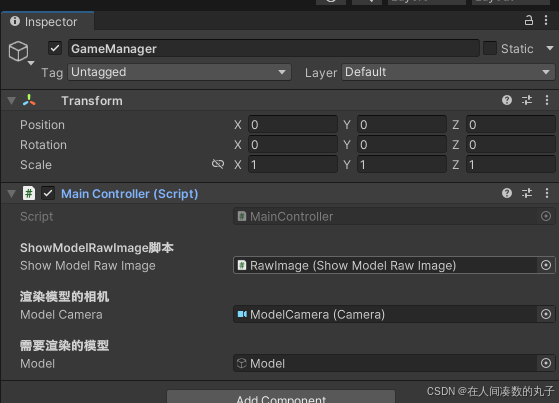

创建测试运行脚本MainController如下，将脚本挂载在场景上，拖入对应需要的物件或物体:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MainController : MonoBehaviour
{
    [Header("ShowModelRawImage脚本")]
    public ShowModelRawImage showModelRawImage;
    [Header("渲染模型的相机")]
    public Camera modelCamera;
    [Header("需要渲染的模型")]
    public GameObject model;

    // Start is called before the first frame update
    void Start()
    {
        //直接调用ShowModelRawImage脚本的Init函数，将模型渲染相机和需要渲染的模型传入参数
        showModelRawImage.Init(modelCamera, model);
    }

    // Update is called once per frame
    void Update()
    {

    }
}

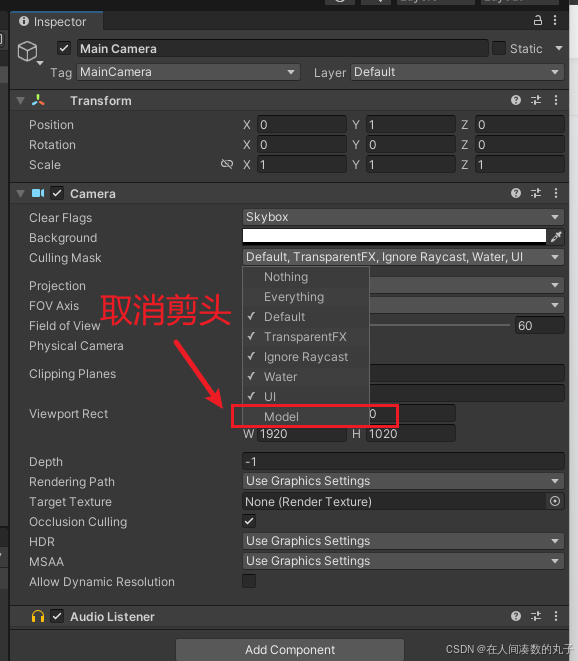

最后还要修改下主相机的渲染，取消主相机Model层的渲染。

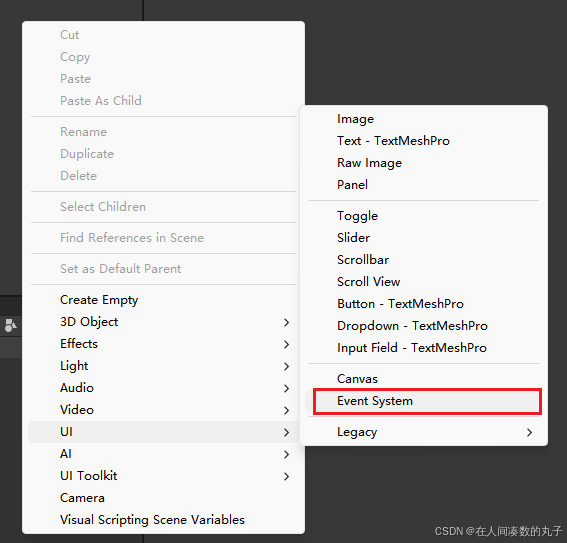

最后查看场景里是否有EventSystem（如没有需要创建Hierarchy面板右键—>UI—>EventSystem），运行即可，详细的可查看网盘链接实例场景。
