8255控制数码管

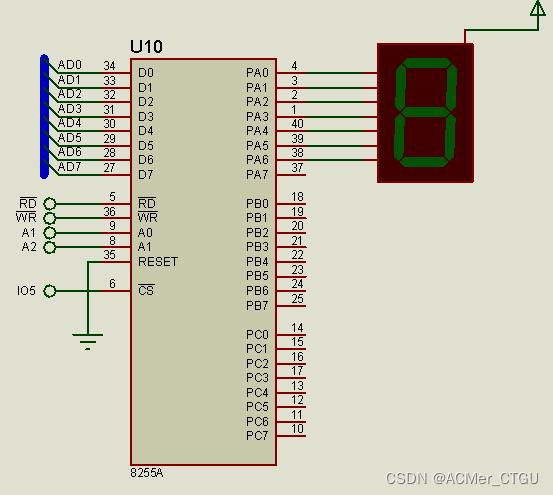

如图5所示，8255A的片选接译码器IO5的输出，A0接地址总线的A1，A1接地址总线的A2，因此8255A的PA口、PB口、PC口、控制口的地址分别为0FFD0H、0FFD2H、0FFD4H、0FFD6H。

图5

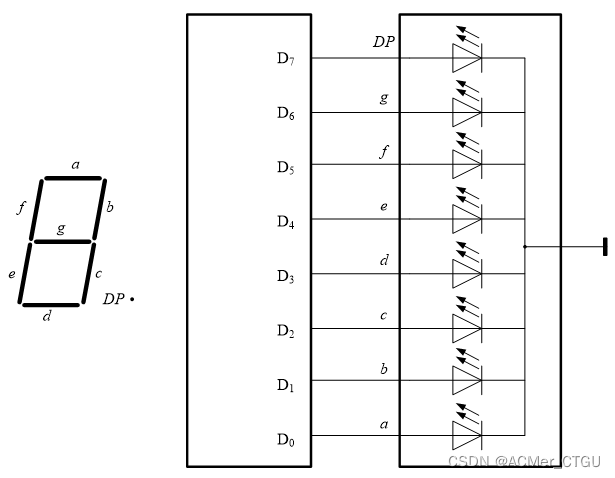

7段数码管共阴极接法如图6所示。

比如显示7，abc段高电平点亮，因此D2D1D0为1，D7D6D5D4D3为0，故7的段选码为00000111B，即07H。
若采用共阳极接法，比如显示7，abc段低电平点亮，因此D2D1D0为0，D7D6D5D4D3为1，故7的段选码为11111000B，即0F8H。
如图5所示，本次试验7段数码管采用共阳极接法。数字0～9的段选码依次为0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H。
8255A的PA口工作于方式0，输出。

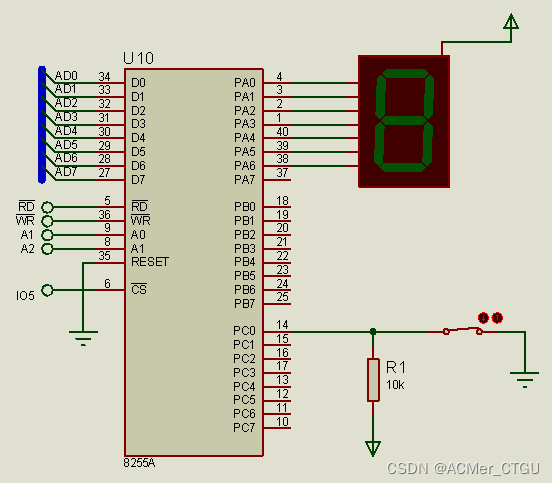

问题：若有一片8255A的连接如图7所示，端口地址的范围保持不变，在PC0连接了一个开关。

图7
实现以下程序要求：
当开关合上，数码管循环显示0～9，当开关断开，数码管显示的数字保持不变。

IOA	EQU 0FFD0H
IOB	EQU 0FFD2H
IOC	EQU 0FFD4H
IOCON EQU 0FFD6H

DATA SEGMENT
  TABLE DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
DATA ENDS

CODE SEGMENT
	ASSUME CS:CODE,DS:DATA
START:
	MOV AX,DATA
	MOV DS,AX

	LEA SI, TABLE
	;控制方式初始化
	MOV AL,10001001B
	MOV DX,IOCON
	OUT DX,AL

A1:
	MOV AL,[SI]
	MOV DX,IOA
	OUT DX,AL
	MOV DX,IOC
	IN	AL,DX
	TEST AL,00000001B
	JNZ A1
	CALL DELAY
	CMP BYTE PTR[SI],0
	JNZ A2
	LEA SI, TABLE
A2:
	INC SI
	JMP A1

DELAY	PROC
	MOV    CX,0FFFFH
NEXT:
	NOP
	LOOP	NEXT
	RET
DELAY	ENDP

CODE ENDS
	END START
