一、前言
UNet 是一种卷积神经网络（CNN）架构，专为图像分割任务设计，是一个语义分割模型。它由 Olaf Ronneberger 等人在 2015 年提出，最初用于医学图像分割（如细胞、组织分割），但因其高效和灵活的特性，逐渐被广泛应用于其他领域的图像分割任务。
二、整体架构
1、整体架构---理解1

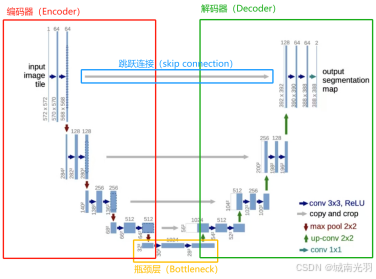

U-Net的整体架构呈现对称的 U形结构，主要由编码器（Encoder）、解码器（Decoder）以及跳跃连接（Skip Connections）三部分组成。
（1）编码器（Encoder）
编码器负责提取输入图像的特征，逐步减少空间维度，同时增加特征通道的数量。它由多个卷积块成，每个卷积块包括：
进行两次 3×3 的卷积（Conv）操作，每次卷积后使用非线性的ReLU 激活函数。然后再进行2×2 的最大池化（Max Pooling）进行下采样，将特征图的分辨率减半。
【每经过一次卷积和池化操作，图像的尺寸都会减半，通道数通常翻倍】
随着编码器的深入，特征图的尺寸逐渐减小，但通道数（特征维度）逐步增加，以捕捉更高层次的语义信息。
（2）瓶颈层（Bottleneck）
瓶颈层是 U-Net 中最深的一层，连接编码器和解码器，主要用于学习高层语义信息。仍然是采用两次 3×3 的卷积 + ReLU激活函数，但没有池化操作。
【此时空间尺寸最小，包含最深层次的特征表示】
（3）解码器（Decoder）
解码器的任务是逐步恢复图像的空间分辨率，并生成最终的分割结果。
它由多个解码块成，每个解码块通常包含以下组件：
（i）2×2 的转置卷积（Transpose Convolution）或上采样（Upsampling）操作，用于增加特征图的分辨率。
（ii）拼接操作，将编码器相应层的特征与解码器的当前层的特征拼接（跳跃连接）。
（iii）两次连续的 3×3 的卷积操作，每次卷积后使用 ReLU 激活函数。
（4）跳跃连接（Skip Connection）
U-Net 的一个关键设计是跳跃连接。它是通过直接将编码器层的输出（即高分辨率的特征图）与解码器层的对应输出进行连接（拼接），这样做可以帮助网络更好地保留图像的空间信息，从而提高分割结果的精度。
2、整体结构---理解2

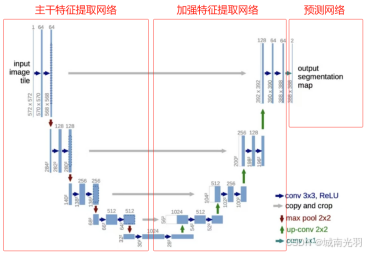

U-Net的整体架构呈现对称的 U形结构，可以分为主干特征提取部分、加强特征提取部分和预测部分这三个部分。
（1）主干特征提取部分

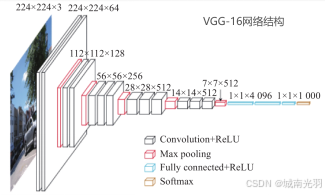

Unet的主干特征提取部分由卷积+最大池化组成，整体结构与VGG类似
以输入的图像大小为512x512x3为例，获得五个初步的有效特征层,如下：
conv1：进行两次[3,3]的64通道的卷积，获得一个[512,512,64]的初步有效特征层，再进行2X2最大池化，获得一个[256,256,64]的特征层。
conv2：进行两次[3,3]的128通道的卷积，获得一个[256,256,128]的初步有效特征层，再进行2X2最大池化，获得一个[128,128,128]的特征层。
conv3：进行三次[3,3]的256通道的卷积，获得一个[128,128,256]的初步有效特征层，再进行2X2最大池化，获得一个[64,64,256]的特征层。
conv4：进行三次[3,3]的512通道的卷积，获得一个[64,64,512]的初步有效特征层，再进行2X2最大池化，获得一个[32,32,512]的特征层。
conv5：进行三次[3,3]的512通道的卷积，获得一个[32,32,512]的初步有效特征层。
（2）加强特征提取部分
利用上一步得到的五个初步的有效特征层进行特征融合，特征融合的方式就是对特征层进行上采样并且进行堆叠。
（3）预测部分
通过前两步可以获取输入进来的图片的特征，再利用特征获得预测结果的过程：
利用一个1x1的卷积进行通道调整，将最终特征层的通道数调整成num_classes。
三、优缺点
1、优点
（1）适用于小样本数据
U-Net在有限的标注数据下也能取得良好效果。这对于生物医学图像分割中标注数据不足的情况尤为有利。
（2）端到端的训练
U-Net采用全卷积网络结构，可以进行端到端的训练，即从原始图像到最终的分割结果，无需额外的预处理或后处理步骤。这种端到端的训练方式简化了整个流程，并使得网络能够自动学习适应特定任务的特征表示。
（3）分割精度高
U-Net能够准确地区分不同的目标和背景，尤其在医学图像分割领域表现出色。其对称的U型结构和跳跃连接设计，使得网络能够同时利用低层次的细节特征和高层次的语义特征，提高了分割结果的准确性和细节保留能力（缓解了深层网络信息丢失的问题）。
（4）多尺度特征融合
U-Net采用多尺度特征融合策略，能够在不同的尺度和大小的目标检测中表现出良好的性能。这有助于提升对小目标和边缘区域的分割效果。
（5）灵活的输入尺寸
U-Net网络中没有全连接层，因此可以接受任意大小的输入图像。这种灵活性使得U-Net适用于不同尺寸的图像分割任务。
2、缺点
（1）高内存需求
U-Net的跳跃连接和对称结构增加了模型的参数量，导致训练时对显存需求较高。尤其在处理大尺寸图像时，内存消耗尤为明显。
（2）训练时间和成本较高
由于U-Net网络结构的复杂性，训练时间和内存成本相对较高。这在一定程度上限制了其在某些实时或大规模数据集上的应用。
（3）容易过拟合
对于数据较少的任务，U-Net 可能会出现过拟合现象
