摘要

大数据时代下，数据呈爆炸式地增长。为了迎合信息化时代的潮流和信息化安全的要求，利用互联网服务于其他行业，促进生产，已经是成为一种势不可挡的趋势。在物流管理的要求下，开发一款整体式结构的物流管理系统，将复杂的系统进行拆分，能够实现对需求的变化快速响应、系统稳定性的保障，能保证平台可持续、规模化发展的要求。

本系统的前端界面涉及的技术主要有python、pythonScript等等，通过这些技术可以实现前端页面的美观和动态效果使之符合广大群众的审美观，后台主要使用的技术主要有python编程语言，Mysql数据库，python和AJAX异步交互，根据AJAX异步模式的物流管理系统解决了传统管理方式所带来的人力、物力和时间上的虚耗和交流深度的限定，这让交流的过程更快捷、准确、便利，同时完成物流管理系统的基本功能：如系统用户、货物信息管理、货物类型管理、入库记录管理、出库记录管理等。

关键词：Django；python；MYSQL；物流管理系统

Abstract

In the era of big data,data is growing explosively.In order to meet the trend of the information age and the requirements of information security,the use of the Internet to serve other industries and promote production has become an unstoppable trend.Under the requirements of logistics management,the development of an integral structure of the logistics management system,the complex system is split,which can achieve rapid response to changes in demand,guarantee the stability of the system,and ensure the sustainable and large-scale development of the platform.

The front-end interface of the system involves the main technologies of python,pythonScript,etc.,through these technologies can realize the beautiful and dynamic effect of the front-end page to make it conform to the aesthetics of the masses,the main technologies used in the background are python programming language,Mysql database,python and AJAX asynchronous interaction,according to the AJAX asynchronous mode of the logistics management system to solve the traditional management mode of manpower,The waste of material resources and time and the limitation of the depth of communication make the process of communication faster,more accurate and more convenient,and at the same time complete the basic functions of the logistics management system:such as system users,cargo information management,cargo type management,warehousing record management,outbound record management,etc.

Keywords:Django,python,MYSQL,logistics management system.

1绪论

1.1研究背景与意义

物流管理系统是随着全球化进程加快、信息技术不断发展以及供应链高效管理需求不断增加而应运而生的重要研究领域。随着全球化的推动，跨国贸易不断增加，商品流动日益频繁，物流运作也面临了更多挑战。在这种背景下，物流管理系统的研究变得愈发重要。

首先，物流管理系统的研究有助于提高企业的运营效率和降低成本。通过对物流信息、货物流动等数据进行管理和分析，企业可以更好地优化供应链，提高物流运作的效率。此外，物流管理系统还可以帮助企业实现库存的精细化管理，减少库存积压和资金占用问题，从而降低运营成本，提高利润率。

其次，物流管理系统的研究有助于提升客户满意度和提高竞争力。通过建立健全的物流管理系统，企业可以更好地跟踪货物运输情况，及时响应客户需求，提高交付准时率，从而增强客户对企业的信任和满意度。同时，物流管理系统的优化也可以缩短交付周期，提高服务水平，增强企业在市场竞争中的地位。

再次，物流管理系统的研究对于推动信息技术在物流行业的应用具有重要意义。随着信息技术的飞速发展，物流管理系统可以借助物联网、大数据、人工智能等新技术，构建智能化、互联网化的物流管理体系，实现物流信息的实时监控、数据的精准分析，进一步提升物流运作的效率和精准度。

总的来说，物流管理系统的研究背景与意义十分重要，不仅有助于提高企业的运营效率和竞争力，还有助于推动物流行业的发展与升级，促进整个社会经济的可持续发展。因此，继续深入研究物流管理系统，不断推进物流领域的创新与发展，具有重要的现实意义和深远影响。

1.2开发现状

当前物流管理系统中，主流的国内产品主要有汇文软件产品、ADLIB2.0、金盘软件产品等，主流的国外产品主要以ExLibris的Aleph500为代表。近年来，随着Web2.0的发展和Library2.0研究的深入，给物流管理系统带来了新的理念和思路，物流管理系统很好的融合了Library2.0的理念和Web2.0的技术。当前物流管理系统普遍存在的问题有：①物流资源与服务的相对隔离与孤立；②不能全面集成物流的业务和管理工作；③信息孤岛现象日益严重；④难以体现物流的管理思路。物流管理系统的发展趋势：①融合物流的管理理念；②数据驱动管理；③开放合作的理念；④云计算；⑤整合服务评价体系。

1.3论文结构与章节安排

本物流管理系统一共分为六个章节进行介绍，章节内容安排如下：

第一章：引言。第一章主要介绍了物流管理系统课题研究的背景，物流管理系统的现状和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2物流管理系统系统分析

2.1可行性分析

2.1.1技术可行性分析

从开发工具来看，由于物流管理系统是基于python技术的，因此当前市面上的开发工具都可以来开发，这些功能强大的开发工具可以给我来设计毕设带来非常大的方便。

从物流管理系统的本身技术来说，对于我来开发一个物流管理系统这个毕设是不费事的。物流管理系统的开发可以简单的分为前台模块、后台模块开发以及数据库开发。其中的大部分技术难点在我上学时已经使用过了，同时网络上很多技术点可以让我来借鉴。Web后台管理使用python、Django等技术，数据库使用mysql，因此为我在开发物流管理系统这个毕设上省去了很多多余代码，这给我的毕设项目编写带来了极大的便利。

从用户体验来看，市面上很多被广泛使用的例如淘宝等电商案例可以让我来参考，因此我可以综合淘宝上的页面交互设计的优点，基于我的毕设项目特点来进行改版，最后达到令用户满意的页面交互体验。综上所述，从技术层面来看开发物流管理系统是可行的。

2.1.2经济可行性分析

从物流管理系统的开发成本来看，物流管理系统的设计和开发都是我自己完成的，没有其他成本上的开销。

从物流管理系统的维护成本来看，物流管理系统的开发遵循一套完整的代码编写规范，并且物流管理系统的结构设计非常灵活，遵循高内聚低耦合的原则，因此易于维护和迭代开发。

在物流管理系统上线之后，上线前期我会根据真实需求来调查，对使用我开发的物流管理系统来制定一套符合的使用费。系统运行稳定后我会将推广范围到其他行业的中，他们可以自己来注册使用我的物流管理系统，只需要缴纳一点点的定金，我会给他们引入广告投资和自营业务。

综合以上的分析，物流管理系统所带来的经济效益将会带来极大的收益。并且随着我的推广，来使用我开发的物流管理系统的市场将越来越大，物流管理系统带来的利润也就越来越多。因此，从经济层面来看开发物流管理系统的是可行的。

2.1.3操作可行性分析

本次开发的物流管理系统是比较简单的，只要会上网的用户就可以使用，进入系统以后，可以根据提示进行对应的操作，不管是系统的操作设计黑石系统的逻辑设计都相对简单，比如说用户想要购买某一个农特产品的时候，首先是要了解农特产品的各种参数，在了解的过程中，我们在这个页面中设置了醒目的购买菜单，方便用户购买，所以说在用户使用方面看来是比较容易操作的；再来看管理者管理部分，我们对系统价格的设置，各种参数的设置都是固定的，操作者只要进入后就能够实现增删改查，非常方便，综合来说，系统在操作上是可行的。

2.2系统流程分析

2.2.1数据流程

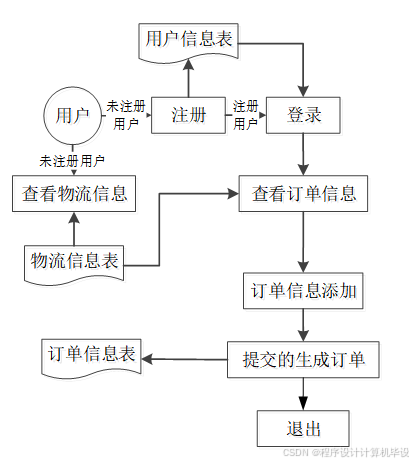

物流管理系统主要的目的就是实现对物流信息的操作管理，图2-1就是系统的数据流图。

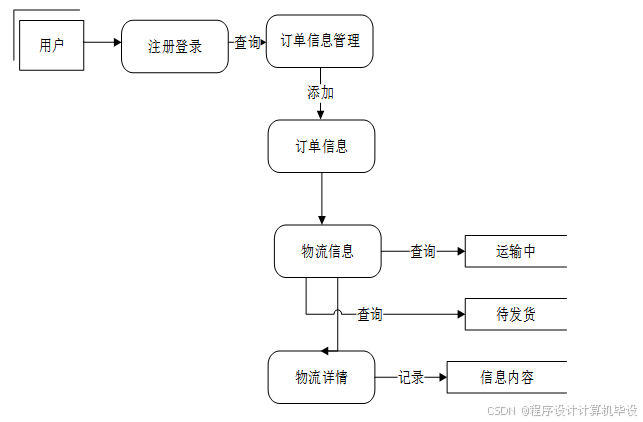

图2-1订单购买操作展开图

3.3.2业务流程

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2物流业务流程图

2.3系统功能分析

2.3.1功能性分析

按照物流管理系统的角色，我划分为了普通用户管理模块和管理员管理模块这两大部分。

用户管理模块：

1. 注册登录：用户注册为会员并登录物流管理系统；用户对个人信息的增删改查，比如个人资料，密码修改。
2. 通知公告管理：用户进行系统公告的查看，查看管理者发布的行系统公告信息。
3. 订单信息管理：用户可以查看订单信息列表，订单信息添加，包括客户姓名、收货地址、货物名称、类型、数量等。

管理员管理模块：

1. 系统用户：管理员可以对物流管理系统中所有的用户进行管控，包括管理员，普通用户。
2. 通知公告管理：管理员可以对通知公告列表查看添加，包括公告标题、公告日期、图片、内容等操作编辑。
3. 订单信息管理：管理员可以对信息列表查看添加，审核物流状态等操作。
4. 货物类型管理：管理员可以查询添加删除物流类型内容。
5. 货物信息管理：管理员可以查看添加删除物流信息，包括仓库名称、货物名称、货物库存、货物类型、货物描述等。
6. 入库记录管理：管理员可以查询添加删除入库记录列表，包括添加货物名称、货物类型、入库日期、入库数量、备注等信息。
7. 出库记录管理：管理员可以查询添加删除入库记录列表，包括添加货物名称、货物类型、出库日期、出库数量、备注等信息。

功能性分析

物流管理系统的非功能性需求比如物流管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1物流管理系统非功能需求表

安全性	主要指物流管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指物流管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响物流管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着物流管理系统的页面展示内容进行操作，就可以了。
可维护性	物流管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4系统用例分析

通过2.3功能的分析，得出了本物流管理系统的用例图：

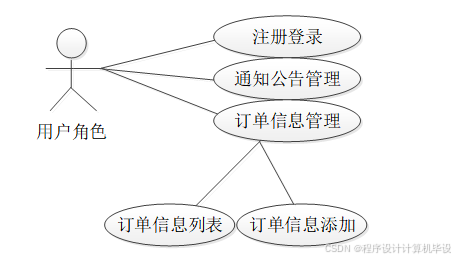

用户角色用例如图2-3所示。

图2-3物流管理系统用户角色用例图

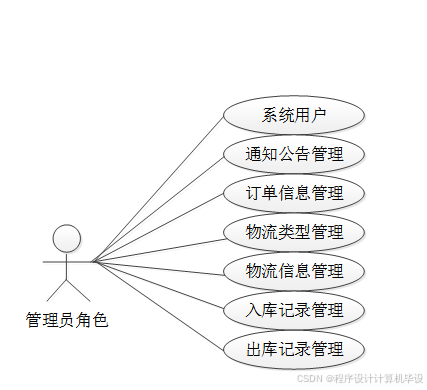

web后台管理上的管理员是维护整个物流管理系统中所有数据信息的。管理员角色用例如图2-3所示。

图2-3物流管理系统管理员角色用例图

2.5本章小结

本章主要通过对物流管理系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个物流管理系统要实现的功能。同时也为物流管理系统的代码实现和测试提供了标准。

3物流管理系统总体设计

本章主要讨论的内容包括物流管理系统的功能模块设计、数据库系统设计。

3.1系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本物流管理系统中的用例。那么接下来就要开始对本物流管理系统的架构、主要功能和数据库开始进行设计。物流管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

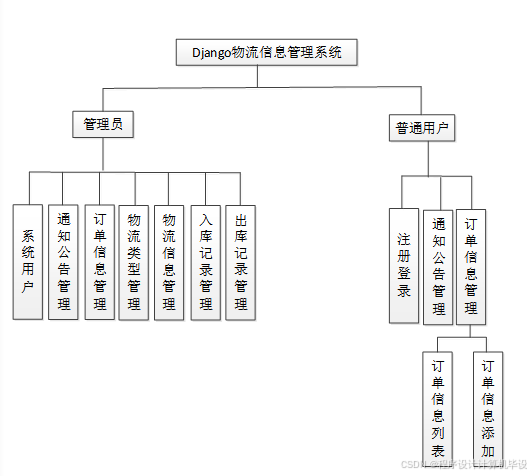

图3-1物流管理系统功能模块图

3.1.2用户模块设计

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

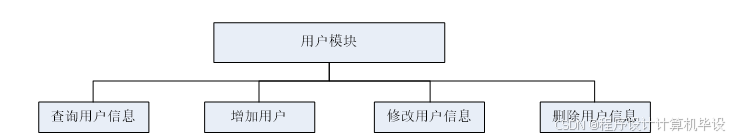

图3-2用户模块结构图

3.1.3订单管理模块设计

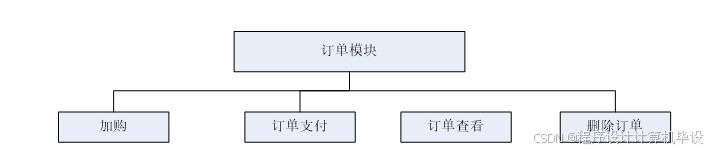

物流管理系统最重要的一个功能就是购买，其模块功能结构，具体的结构图如下：

图3-5订单模块结构图

3.2数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1数据库概念结构设计

下面是整个物流管理系统中主要的数据库表总E-R实体关系图。

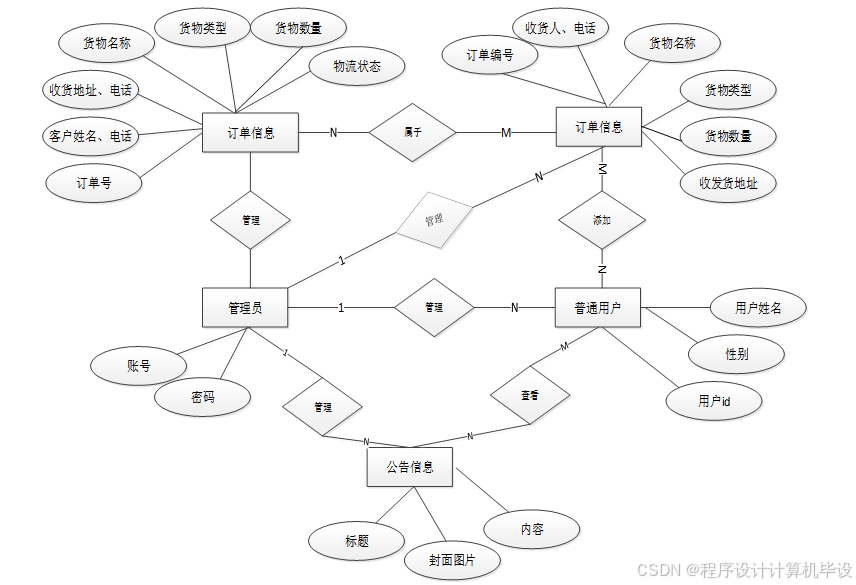

图3-6物流管理系统总E-R关系图

3.2.2数据库逻辑结构设计

通过上一小节中物流管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表customer_users (客户用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	customer_users_id	int	10	0	N	Y		客户用户ID
2	customer_name	varchar	64	0	Y	N		客户姓名
3	customer_gender	varchar	64	0	Y	N		客户性别
4	customer_phone_number	varchar	16	0	Y	N		客户电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表goods_information (货物信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_information_id	int	10	0	N	Y		货物信息ID
2	warehouse_name	varchar	64	0	Y	N		仓库名称
3	goods_number	varchar	64	0	Y	N		货物编号
4	name_of_goods	varchar	64	0	Y	N		货物名称
5	type_of_goods	varchar	64	0	Y	N		货物类型
6	inventory_of_goods	int	10	0	Y	N	0	货物库存
7	goods_storage_location	varchar	64	0	Y	N		货物库位
8	description_of_the_goods	text	65535	0	Y	N		货物描述
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notification_announcement (通知公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notification_announcement_id	int	10	0	N	Y		通知公告ID
2	announcement_number	varchar	64	0	Y	N		公告编号
3	announcement_title	varchar	64	0	Y	N		公告标题
4	announcement_date	date	10	0	Y	N		公告日期
5	announcement_image	varchar	255	0	Y	N		公告图片
6	announcement_content	text	65535	0	Y	N		公告内容
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表order_information (订单信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_information_id	int	10	0	N	Y		订单信息ID
2	order_number	varchar	64	0	Y	N		订单编号
3	customer_users	int	10	0	Y	N	0	客户用户
4	customer_name	varchar	64	0	Y	N		客户姓名
5	customer_phone_number	varchar	64	0	Y	N		客户电话
6	shipping_address	varchar	64	0	Y	N		发货地址
7	consignee	varchar	64	0	Y	N		收货人
8	delivery_phone_number	varchar	64	0	Y	N		收货电话
9	receiving_address	varchar	64	0	Y	N		收货地址
10	name_of_goods	varchar	64	0	Y	N		货物名称
11	type_of_goods	varchar	64	0	Y	N		货物类型
12	quantity_of_goods	varchar	64	0	Y	N		货物数量
13	order_remarks	text	65535	0	Y	N		订单备注
14	logistics_status	varchar	64	0	Y	N		物流状态
15	logistics_description	text	65535	0	Y	N		物流描述
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表outbound_records (出库记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	outbound_records_id	int	10	0	N	Y		出库记录ID
2	warehouse_name	varchar	64	0	Y	N		仓库名称
3	goods_number	varchar	64	0	Y	N		货物编号
4	name_of_goods	varchar	64	0	Y	N		货物名称
5	type_of_goods	varchar	64	0	Y	N		货物类型
6	outbound_date	date	10	0	Y	N		出库日期
7	outbound_quantity	int	10	0	Y	N	0	出库数量
8	outbound_remarks	text	65535	0	Y	N		出库备注
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表storage_records (入库记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	storage_records_id	int	10	0	N	Y		入库记录ID
2	warehouse_name	varchar	64	0	Y	N		仓库名称
3	goods_number	varchar	64	0	Y	N		货物编号
4	name_of_goods	varchar	64	0	Y	N		货物名称
5	type_of_goods	varchar	64	0	Y	N		货物类型
6	storage_date	date	10	0	Y	N		入库日期
7	inventory_quantity	int	10	0	Y	N	0	入库数量
8	storage_remarks	text	65535	0	Y	N		入库备注
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表type_of_goods (货物类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_of_goods_id	int	10	0	N	Y		货物类型ID
2	type_of_goods	varchar	64	0	Y	N		货物类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个物流管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4物流管理系统详细设计与实现

物流管理系统的详细设计与实现主要是根据前面的物流管理系统的需求分析和物流管理系统的总体设计来设计页面并实现业务逻辑。主要从物流管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1前台首页界面

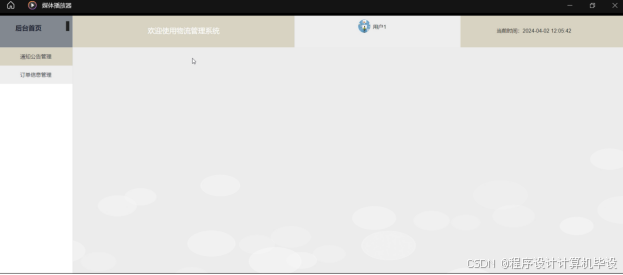

当进入物流管理系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1前台首页界面图

4.1.2用户注册界面

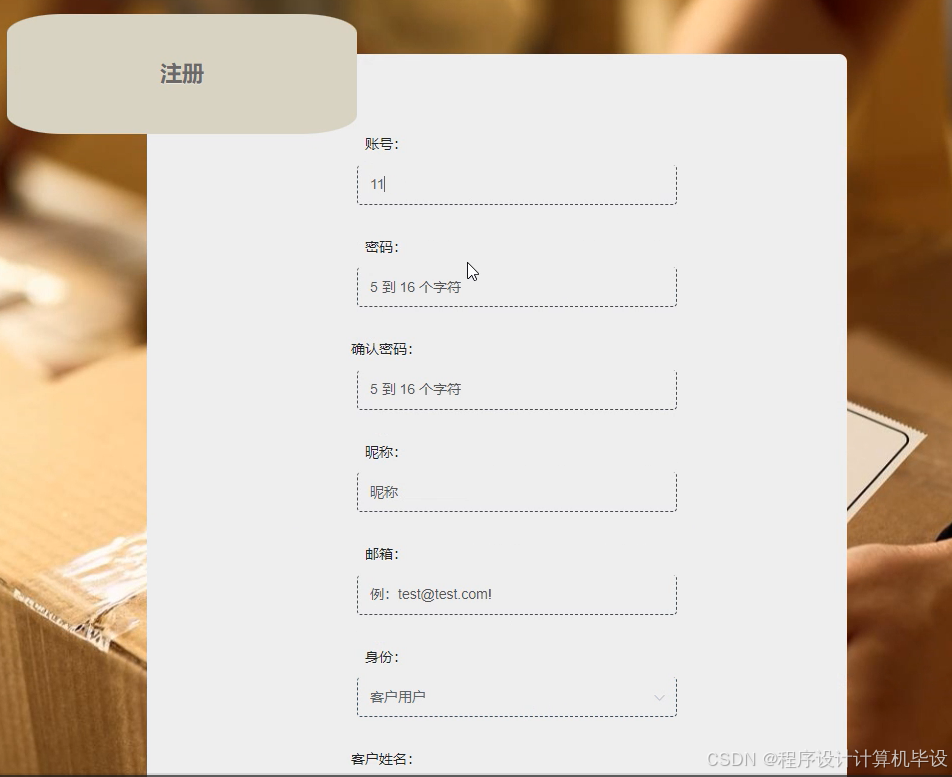

普通的用户只支持对网站信的浏览，想要购买或者交流就必须登录到系统，如果你没有本物流管理系统的账号的话，添加“注册”根据提示输入好用户信息后，点击“注册”按钮后，系统会对输入的信息进行验证，验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可注册成功。其用用户注册界面展示如下图4-2所示。

图4-2前台用户注册界面图

注册代码如下：

def Register(self,ctx):

print("===================注册=====================")

userService=service_select("user")

body=ctx.body

if"username"not in body and body["username"]=='':

return ctx.response(json.dumps({

"error":{

"code":70000,

"message":"用户名不能为空",

}

},ensure_ascii=False))

if"user_group"not in body and body["user_group"]=='':

return ctx.response(json.dumps({

"error":{

"code":70000,

"message":"用户组不能为空",

}

},ensure_ascii=False))

if"password"not in body and body["password"]=='':

return ctx.response(json.dumps({

"error":{

"code":70000,

"message":"密码不能为空",

}

},ensure_ascii=False))

post_param=body

post_param['nickname']=body["nickname"]or""

post_param['password']=md5hash(body["password"])

obj=userService.Get_obj({"username":post_param['username']},{"like":False})

if obj:

return ctx.response(json.dumps({

"error":{

"code":70000,

"message":"用户名已存在",

}

},ensure_ascii=False))

ret={

"error":{

"code":70000,

"message":"注册失败",

}

}

bl=userService.Add(post_param)

if bl:

ret={

"result":{

"bl":True,

"message":"注册成功"

}

}

return ctx.response(json.dumps(ret,ensure_ascii=False))

4.1.3用户登录界面

物流管理系统中的前台上注册后的会员是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到物流管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

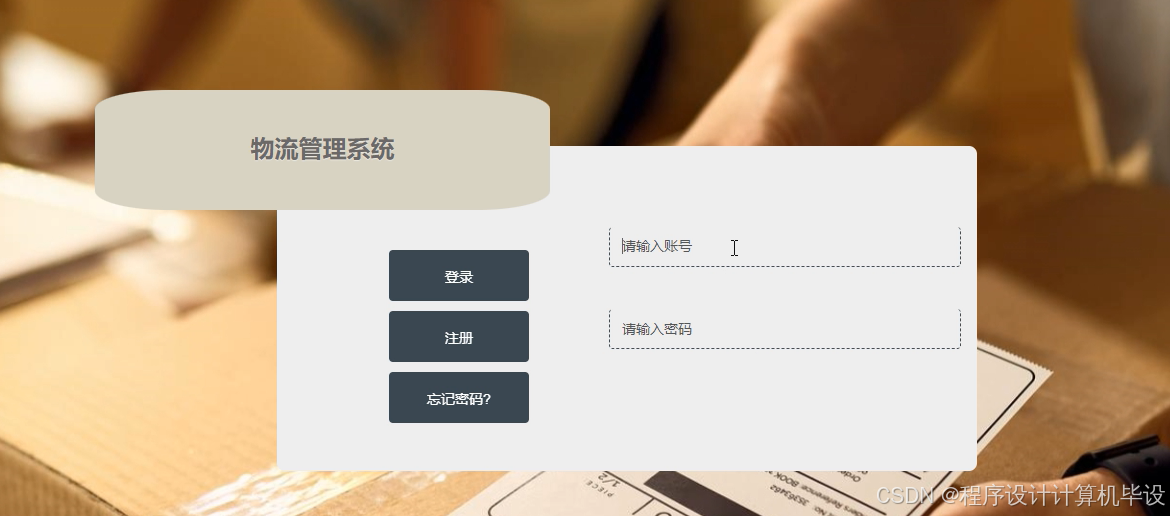

图4-3用户登录界面图

登录代码如下：

def Login(self,ctx):

print("===================登录=====================")

ret={

"error":{

"code":70000,

"message":"账户不存在",

}

}

body=ctx.body

password=md5hash(body["password"])or""

obj=service_select("user").Get_obj(

{"username":body["username"]},{"like":False}

)

if obj:

user_group=service_select("user_group").Get_obj({'name':obj['user_group']},{"like":False})

if user_group and user_group['source_table']!='':

user_obj=service_select(user_group['source_table']).Get_obj({"user_id":obj['user_id']},{"like":False})

if user_obj['examine_state']=='未通过':

ret={

"error":{

"code":70000,

"message":"账户未通过审核",

}

}

return ret

if user_obj['examine_state']=='未审核':

ret={

"error":{

"code":70000,

"message":"账户未审核",

}

}

return ret

if obj["state"]==1:

if obj["password"]==password:

timeout=timezone.now()

timestamp=int(time.mktime(timeout.timetuple()))*1000

token=md5hash(str(obj["user_id"])+"_"+str(timestamp))

ctx.request.session[token]=obj["user_id"]

service_select("access_token").Add(

{"token":token,"user_id":obj["user_id"]}

)

obj["token"]=token

ret={

"result":{"obj":obj}

}

else:

ret={

"error":{

"code":70000,

"message":"密码错误",

}

}

else:

ret={

"error":{

"code":70000,

"message":"用户账户不可用，请联系管理员",

}

}

return ctx.response(json.dumps(ret,ensure_ascii=False))

4.1.4通知公告界面

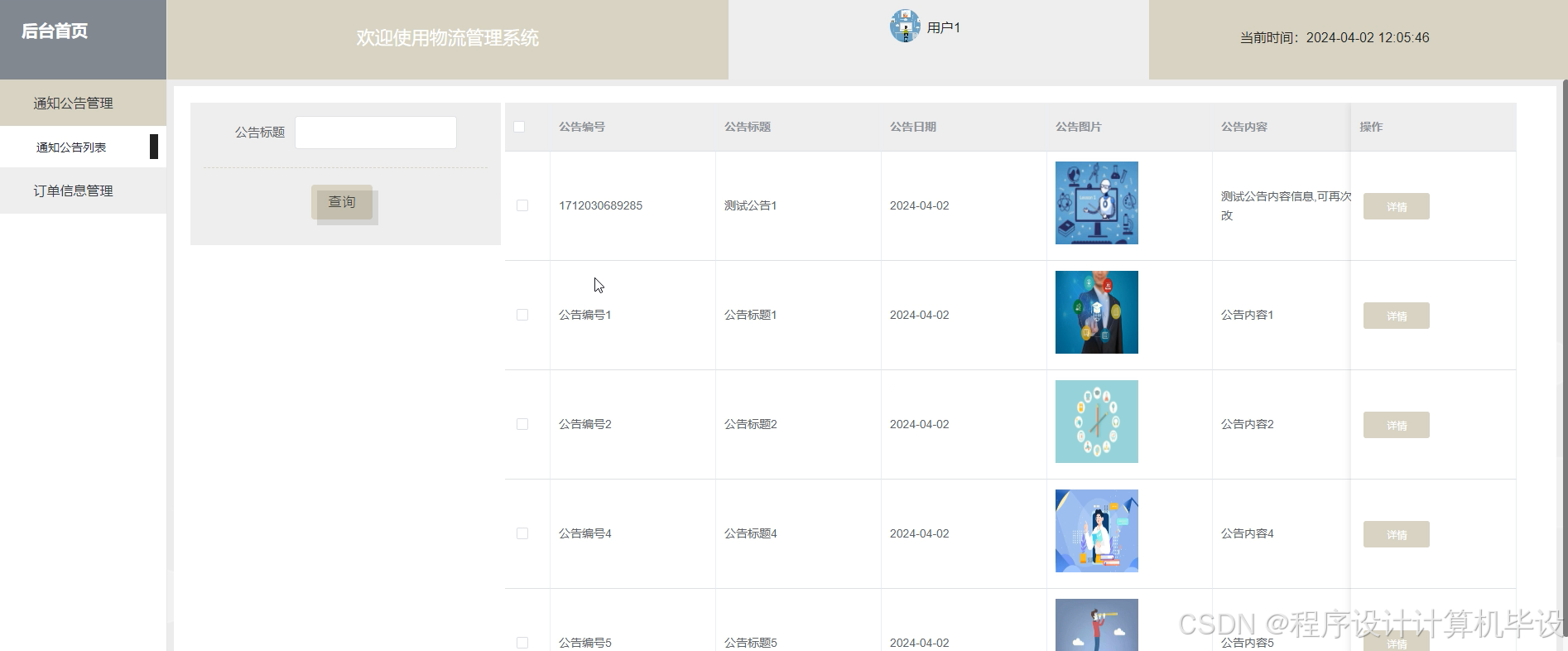

用户在点击导航栏上面的公告信息后，就可以搜索查公告信息，包括公告标题、公告日期、公告图片、公告内容等。界面如下图4-4所示。

图4-4通知公告界面图

4.1.5订单信息管理界面

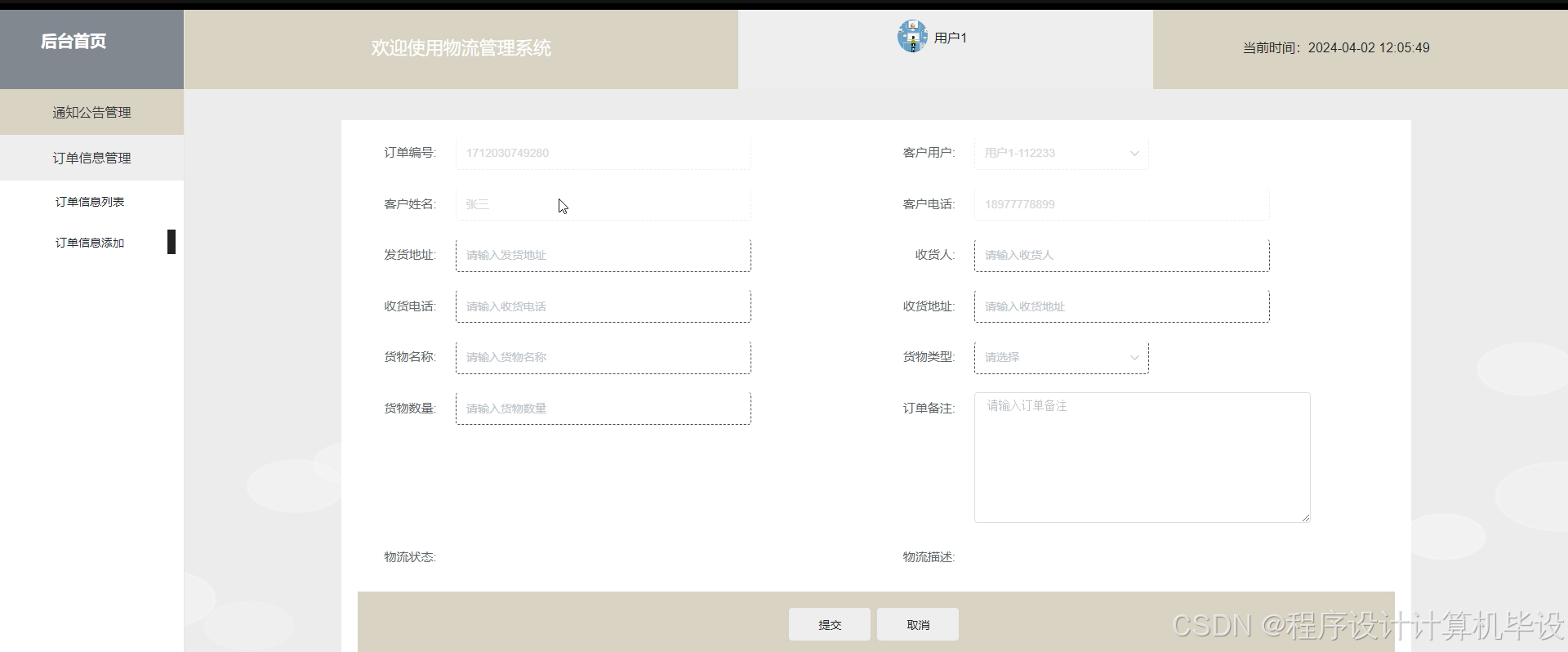

用户可以在订单信息管理下查询添加订单信息列表，包括订单号、客户名称、收发货地址、电话等信息。界面如下图4-5所示。

图4-5订单信息界面图

4.2管理员功能模块

4.2.1系统用户管理界面

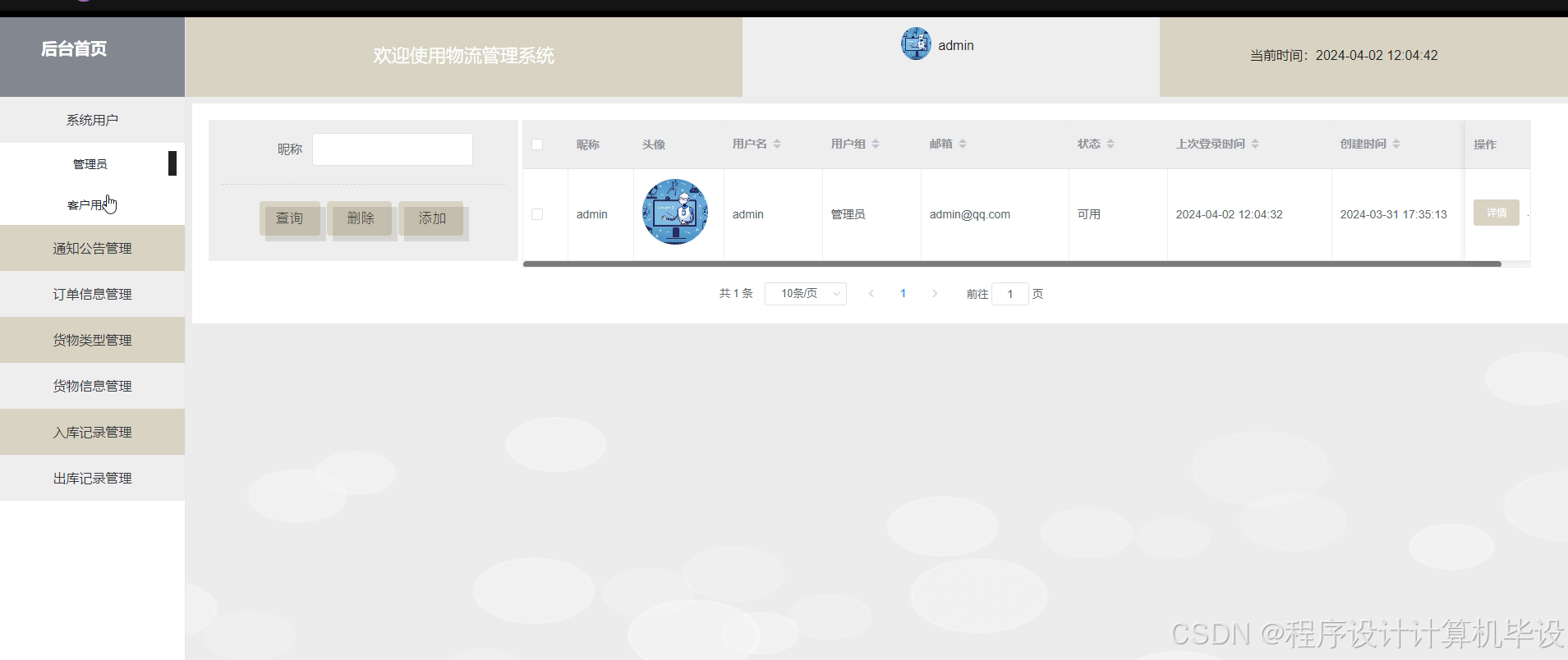

管理员可以对物流管理系统中所有的用户进行管控，包括了管理员和普通用户。界面如下图4-11所示。

图4-11系统用户管理界面图

用户管理关键代码如下：

def Add(self,ctx):

body=ctx.body

unique=self.config.get("unique")

obj=None

if unique:

qy={}

for i in range(len(unique)):

key=unique[i]

qy[key]=body.get(key)

obj=self.service.Get_obj(qy)

if not obj:

error=self.Add_before(ctx)

if error["code"]:

return{"error":error}

error=self.Events("add_before",ctx,None)

if error["code"]:

return{"error":error}

result=self.service.Add(body,self.config)

if self.service.error:

return{"error":self.service.error}

res=self.Add_after(ctx,result)

if res:

result=res

res=self.Events("add_after",ctx,result)

if res:

result=res

return{"result":result}

else:

return{"error":{"code":10000,"message":"已存在"}}

4.2.2通知公告管理界面

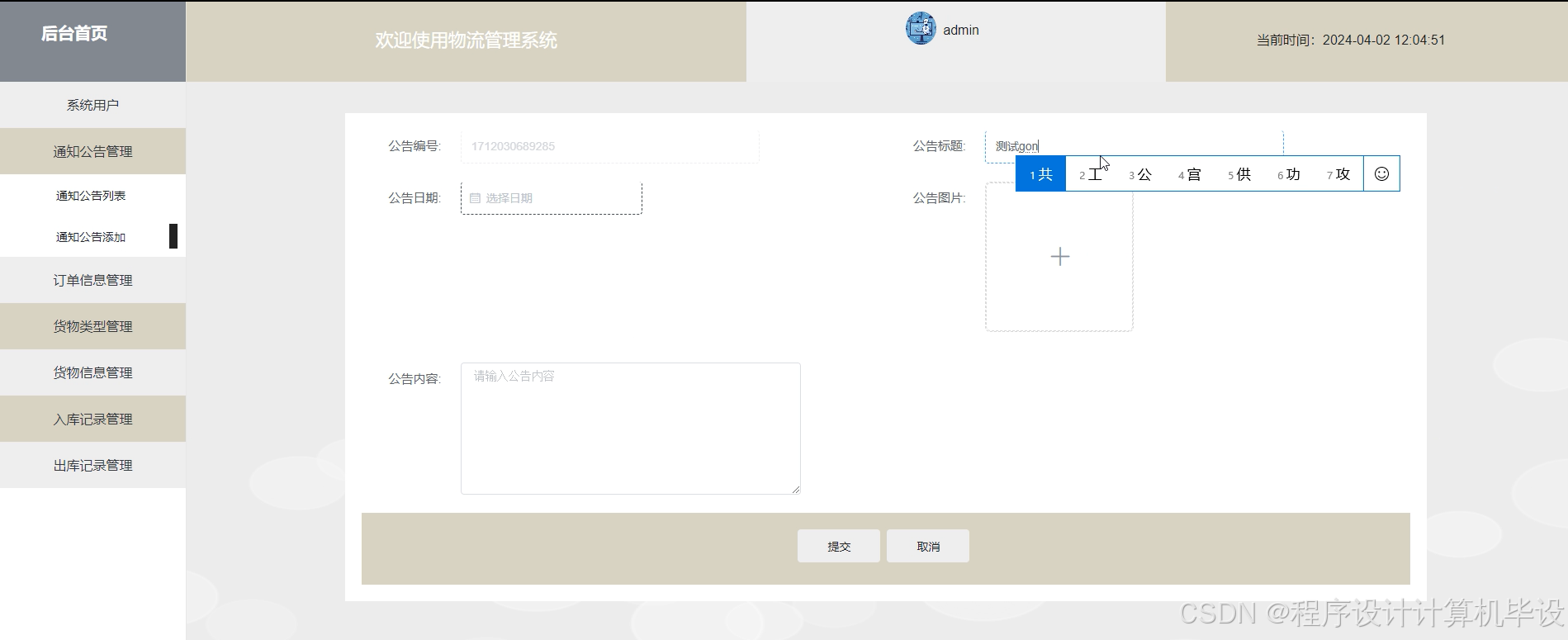

通知公告管理：管理员可以对通知公告列表查看添加，包括公告标题、公告日期、图片、内容等操作编辑。界面如下图4-12所示。

图4-12通知公告管理界面图

4.2.3订单信息管理界面

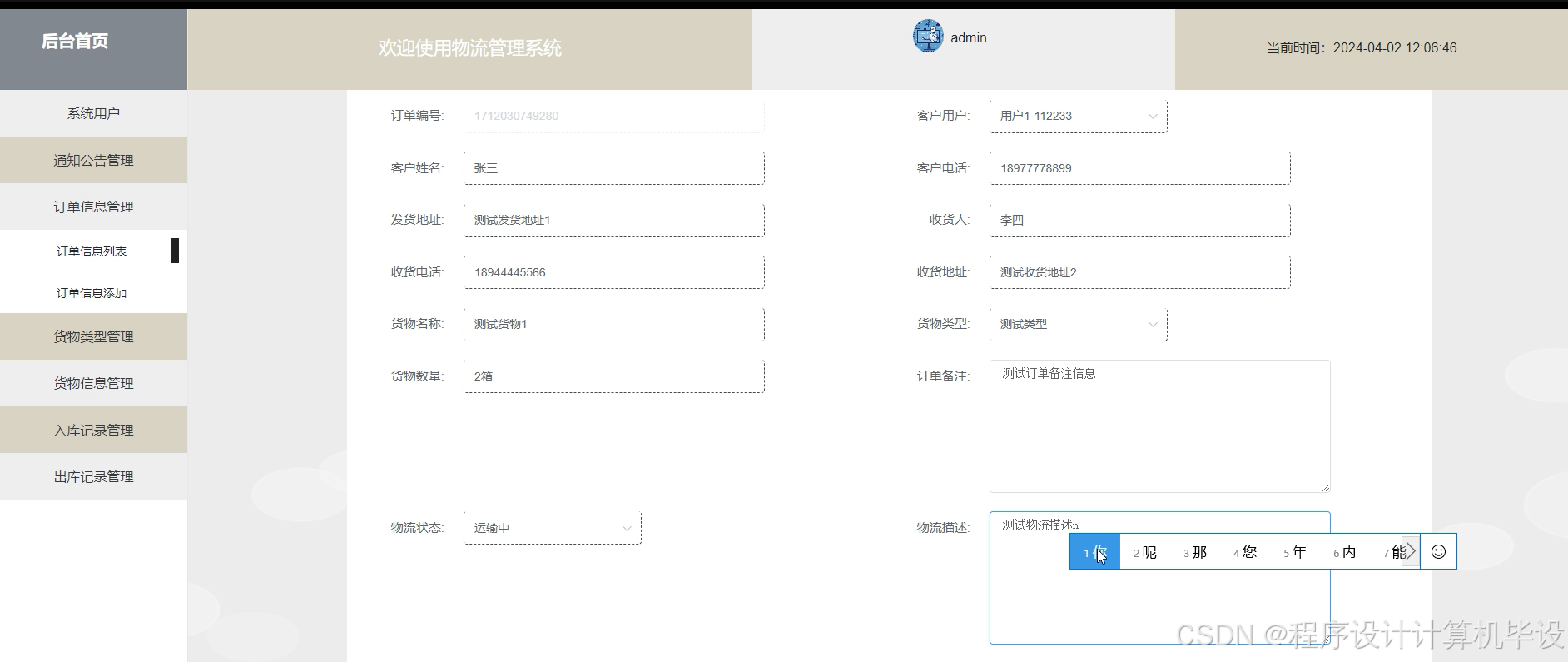

订单信息管理：管理员可以对信息列表查看添加，审核物流状态等操作。点击“删除”进行删除。界面如下图4-13所示。

图4-13订单信息管理界面图

4.2.4货物信息管理界面

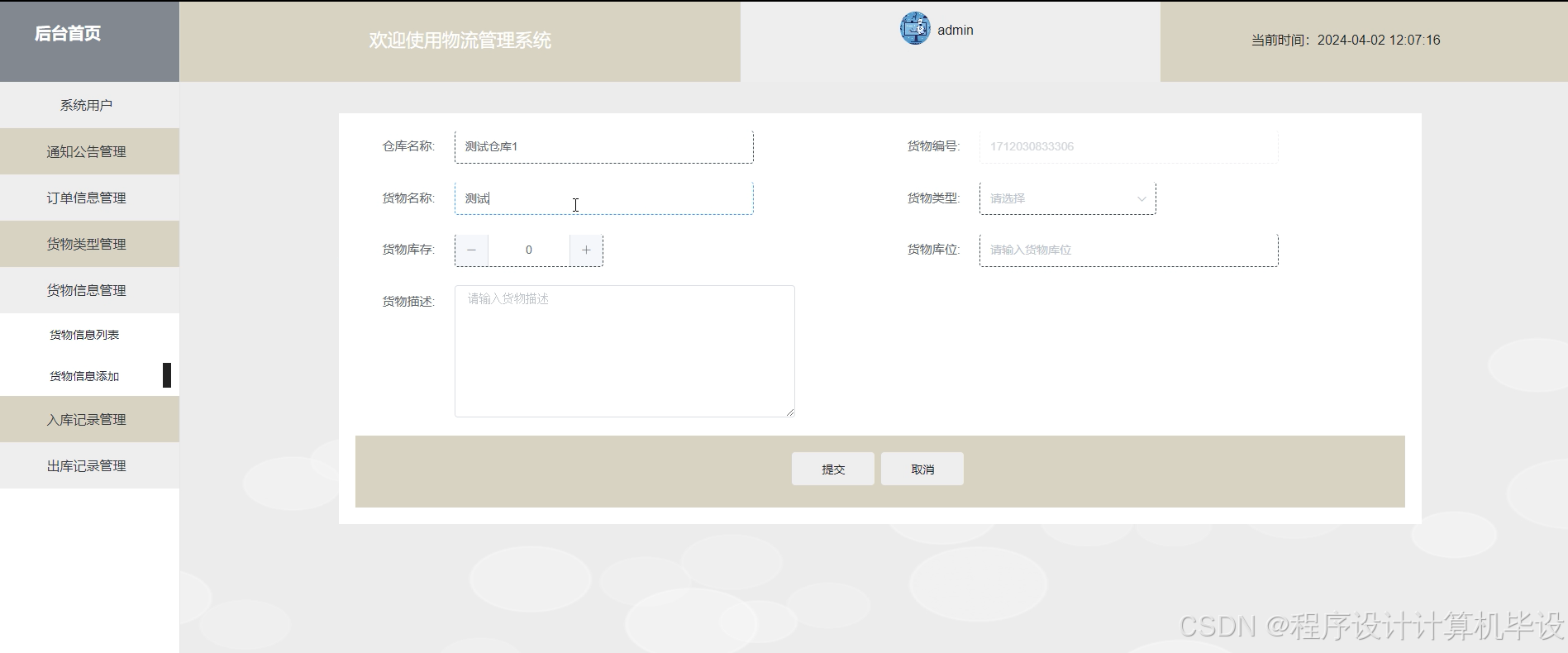

货物信息管理：管理员可以查看添加删除物流信息，包括仓库名称、货物名称、货物库存、货物类型、货物描述等。界面如下图4-14所示。

图4-14货物信息管理界面图

4.2.5入库记录管理界面

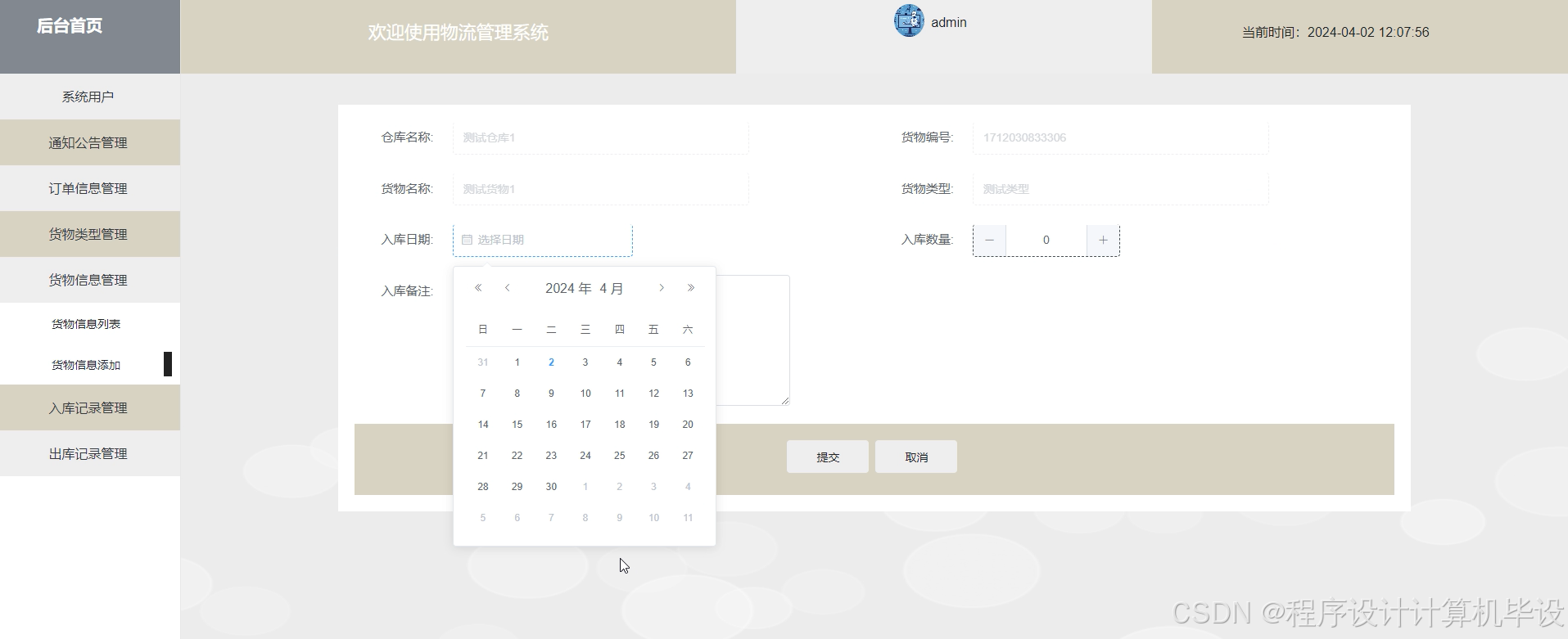

入库记录管理：管理员可以查询添加删除入库记录列表，包括添加货物名称、货物类型、入库日期、入库数量、备注等信息。界面如下图4-15所示。

图4-15入库记录管理界面图

5系统测试

5.1系统测试的目的

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

5.2系统测试用例

系统测试包括：用户登录功能测试、订单展示功能测试、订单添加、订单搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1)进入登录页面 2)输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

管理员添加信息发布界面测试：

表5-2管理员添加订单界面测试表

用例名称	订单发布测试用例
目的	测试订单发布功能
前提	用户正常登录情况下
测试流程	1）点击订单信息管理就，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的订单信息
实际结果	实际结果与预期结果一致

订单搜索功能测试：

表5-3订单搜索功能测试表

用例名称	订单搜索测试
目的	测试订单搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的订单
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-4密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3系统测试结果

通过编写物流管理系统的测试用例，已经检测完毕用户登录模块订单添加模块、订单搜索模块、密码修改功能测试，通过这4大模块为物流管理系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了Django物流寄查系统设计与实现的原理和开发过程，该系统是通过Django框架来搭建后台，中间件使用的是Tomcat服务器，数据库管理平台采用开源的Mysql，前台使用的是JQuery框架，同时使用Validate校验框架，这样就可以减少前端代码的输入量，而且基于JQuery框架的Validat框架使用简单，是流行的前端使用框架，前端使用的主要是HTML页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个Django物流寄查系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Django、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

此前我对于Django开发方面的一些知识还不了解，是他们在我编写程序过程中给了我很多的启发和感想，也帮助了我对于程序的调试和检测。没有他们我是不能顺利完成本次毕业设计的。至此，我的毕业设计就花上了一个圆满的句号了。

参考文献

[1]魏晓玲,刘红英.基于Python和Django框架的琴房管理系统设计与实现[J].无线互联科技,2023,20(22):51-53.

[2]刘晖.大数据时代公共物流订单管理分析[J].中国报业,2023,(22):52-53.

[3]严明,边建军.动态书目推荐物流管理系统设计与实现[J].福建电脑,2023,39(11):87-92.

[4]庞达,温家铭,武延鑫等.Django框架在海洋平台甲板片建造管理中的应用研究[J].天津科技,2023,50(11):56-58+62.

[5]陈俊.基于Python的个性化在线学习系统的设计与实现[J].电脑知识与技术,2023,19(28):37-39.

[6]鲁鹏,张峰.物流订单管理方法及系统[P].山东省:CN116842131A,2023-10-03.

[7]张小梅,何菊,佘侃侃等.Django框架下的用户鉴权机制分析与研究[J].无线互联科技,2023,20(18):146-148.

[8]魏凯.基于Python Django框架的协同办公管理系统构建[J].信息与电脑(理论版),2023,35(16):114-116.

[9]李大志.Java Web在高校物流管理系统中的应用研究[J].中国信息化,2023,(06):64-65.

[10]时业茂,颜晓宏,刘卫.基于Spring Boot整合SSMP框架实现物流管理系统[J].电脑编程技巧与维护,2023,(06):82-84.

[11]Kulkarni M A,Pandiyan M,Patankar P G.Smart Usage of Koha:An Open-Source Library Management System[J].American Journal of Information Science and Technology,2023,7(1):

[12]Kandhro A I,Ali F,Wagan A A,et al.Safe and secure:an automated library management system for monitoring book rotation using face recognition[J].International Journal of Electronic Security and Digital Forensics,2023,15(3):225-239.

[13]Yuqing S.Application of FCM Clustering Algorithm in Digital Library Management System[J].Electronics,2022,11(23):3916-3916.

[14]李艳华.大数据时代公共物流订单管理的创新路径研究[C]//重庆市鼎耘文化传播有限公司.2022社会发展理论研讨会论文集（一）.山东省莱州市烟台理工学校;,2022:3.

[15]Wang H.Design and Implementation of Library Information Management System[J].Computer Informatization and Mechanical System,2022,5(4):53-56.

[16]朱静,一种基于移动物联网的物流管理系统.新疆维吾尔自治区,新疆农业大学,2020-07-07.

[17]王友峰,物流管理系统V1.0.4.6.陕西省,陕西瑞欣科技发展有限公司,2019-12-01.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。

点赞+收藏+关注 → 私信领取本源代码、数据库
