Canvas绘图
使用Canvas绘图
- 自己的一些理解和注意点：
- 1、目的：能“替代”flash等其他用于做动画或者游戏的插件的一个标签，可以减小页面结构，让页面加载速度更快
- 2、canvas可以理解为一个div,只不过div是用来存放元素的，canvas则提供了一个绘制图形的区域
- 3、canvas标签习惯上在标签内部对其
大小进行设置(其他样式还是该怎样写怎样写还是用css)，而不是css js- 4、canvas标签本身可以认为是一张普通画板，除此之外没有其他功能，
内部的所有内容或者图形要用js脚本来完成- 5、
画板和画家：var huaban=document.querySelector(".canvas")
var bicaso=huaban.getContext(“2d”);（getContext() 方法返回一个用于在画布上绘图的环境）- 6、画家有一个官方称呼：【convas上下文对象，习惯上命名为ctx(context)】
- 7、要用canvas则先要准备一个脚本并且获取到canvas上下文(首先要检测 getContext() 方法是否存在)
- 8、特征：
上屏即像素化（内部绘制的图形一旦完成就不能变更，相当于已经是像素了只能擦掉重新画）- 9、
fps:frame per second(每秒钟多少帧)（就像ps时间轴中的帧动画）- 10、如果canvas要加载一个图片，
必须先等到图片load完再上屏，这与画家画油画感觉很像，先要看到整个物体，而不是像3D打印机过到哪画到哪
细致的基本用法
2D上下文(与python的使用turtle库画图类比)
- 填充和描边
fillStyle:填充strokeStyle：描边
- 绘制矩形（三个方法都是4个参数）
- fillRect(矩形的 x 坐标、矩形的 y 坐标、矩形
宽度和矩形高度) - strokeRect()
- clearRect()
- fillRect(矩形的 x 坐标、矩形的 y 坐标、矩形
// 绘制红色矩形
context.fillStyle = "#ff0000";
context.fillRect(10, 10, 50, 50);
// 绘制半透明的蓝色矩形
context.fillStyle = "rgba(0,0,255,0.5)";
context.fillRect(30, 30, 50, 50);
// 绘制红色描边矩形
context.strokeStyle = "#ff0000";
context.strokeRect(10, 10, 50, 50);
-
绘制路径(

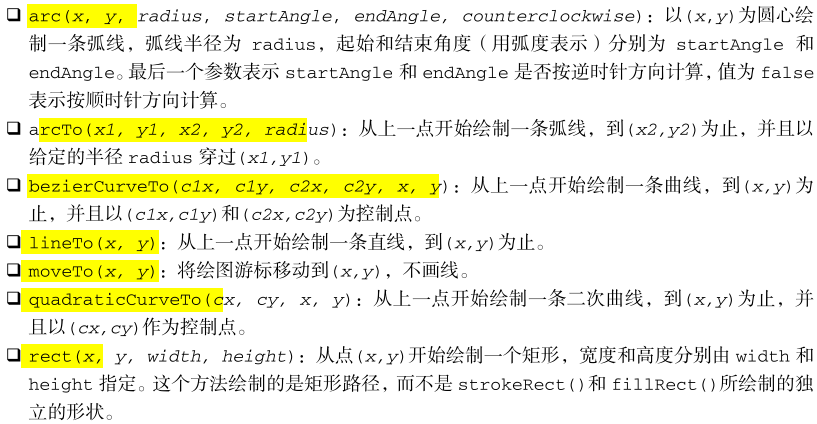

首先调出beginPath()方法)- 一些方法如下图：
- 一些方法如下图：
-
一个例子：（绘制一个不带数字的时钟表盘）
var drawing = document.getElementById("drawing");
//确定浏览器支持<canvas>元素
if (drawing.getContext){
var context = drawing.getContext("2d");
// 开始路径
context.beginPath();
// 绘制外圆
context.arc(100, 100, 99, 0, 2 * Math.PI, false);
// 绘制内圆
context.moveTo(194, 100);
context.arc(100, 100, 94, 0, 2 * Math.PI, false);
// 绘制分针
context.moveTo(100, 100);
context.lineTo(100, 15);
// 绘制时针
context.moveTo(100, 100);
context.lineTo(35, 100);
// 描边路径
context.stroke();
}
- 绘制文本(两个方法都接受
4个参数)- fillText(要绘制的文本字符串、x 坐标、y 坐标和可选的最大像素宽度)
- strokeText()

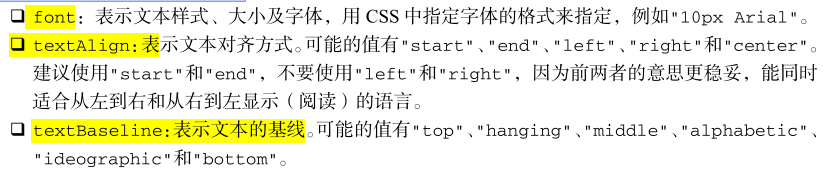

- 2个方法都以下面三个属性为基础：
这几个属性都有默认值，因此
没有必要每次使用它们都重新设置一遍值
-

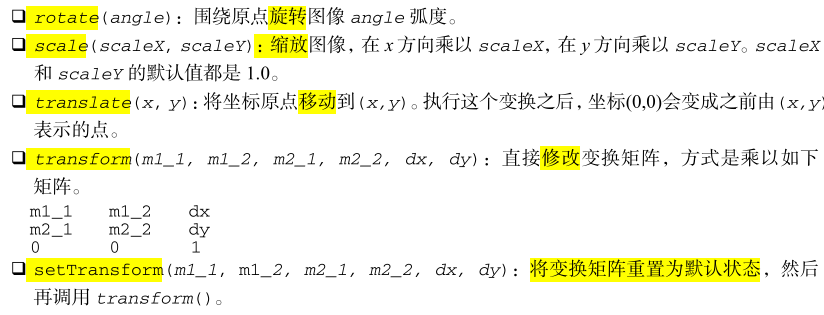

变换(5个方法)
-
绘制图像（使用 ==drawImage(传入一个 HTML
元素，以及绘制该图像的起点的 x 和 y 坐标)==方法）
1、除了给 drawImage() 方法
传入 HTML <img> 元素外，还可以传入另一个 <canvas> 元素作为其第一个参数
2、操作的结果可以通过
toDataURL() 方法获得（不过，有一个例外，即图像不能来自其他域。如果图像来自其他域，调用
toDataURL()会抛出一个错误）
- 阴影（4个属性）
像ps混合模式中添加阴影，可以改变阴影深度大小和偏移量
- 渐变（两步走）
- 1、创建一个新的线性渐
变，可以调用 createLinearGradient(起点的 x 坐标、起点的 y 坐
标、终点的 x 坐标、终点的 y 坐标) 方法
+2、使用 addColorStop(色标位置和 CSS 颜色值) 方法来指定色标
例子：
- 1、创建一个新的线性渐
var gradient = createRectLinearGradient(context, 30, 30, 50, 50);
gradient.addColorStop(0, "white");
gradient.addColorStop(1, "black");
//绘制渐变矩形
context.fi llStyle = gradient;
context.fillRect(30, 30, 50, 50);
- 模式（实质是重复的图像，用来填充或描边图形）
- createPattern(一个 HTML
元素，一个表示如何重复图像的字符串) 方法
- createPattern(一个 HTML
第二个参数的值
与 CSS 的 background-repeat 属性值相同,包括 “repeat” 、 “repeat-x” 、“repeat-y” 和 “no-repeat”
- 使用图像数据
- 取得原始图像数据：getImageData(要取得其数据的画面区域的 x ， y 坐标以及该区域的像素宽度，高度)
var imageData = context.getImageData(10, 5, 50, 50);//取得左上角坐标为(10,5)、大小为 50×50 像素的区域的图像数据
理解：上个例子返回ImageData 的实例，每个 ImageData 对象都有
三个属性： width 、 height 、data，data是一个数组，保存着图像中每一个像素的数据,而每个像素用4个元素来保存，分别表示红、绿、蓝（就像ps中的alpha通道）和透明度值
- 合成（两个属性）
- ==globalAlpha：==是一个介于 0 和 1 之间的值（包括 0和 1），用于指定所有绘制的透明度，默认值为 0
- 例子：
//绘制红色矩形
context.fillStyle = "#ff0000";
context.fillRect(10, 10, 50, 50);
//修改全局透明度
context.globalAlpha = 0.5;
//绘制蓝色矩形
context.fillStyle = "rgba(0,0,255,1)";
context.fillRect(30, 30, 50, 50);
//重置全局透明度
context.globalAlpha = 0;
理解：蓝色矩形会呈现半透明效果，
透过它可以看到下面的红色矩形
-
globalComposition-
Operation：表示后绘制的图形怎样与先绘制的图形结合,这个属性的的值是固定的：如图:
-
给出看视频学的两个例子：
这是一个控制一个矩形左右来回移动的代码段
<style>
.canvas {
border: 1px solid pink
}
</style>
<body>
<canvas width="300" height="200" class="canvas"></canvas>
<script>
var huaban = document.querySelector(".canvas");
var bicaso = huaban.getContext("2d");
var timer = null;
var distance = 10;
var fangxiang = 1;//本变量表示累加的变量，用来控制图形前进的方向，+1表示右，-1表示向左
timer = setInterval(function () {
if (distance == 0) {
fangxiang = 1;//通过变更横坐标来变更方向
}
if (distance == 250) {
fangxiang = -1;
}
switch (fangxiang) {
case 1: {
//擦除原有图形
bicaso.clearRect(0, 0, 300, 200);
//绘制新图形
bicaso.fillRect(++distance, 50, 50, 50);
}
break;
case -1: {
//擦除原有图形
bicaso.clearRect(0, 0, 300, 200);
//绘制新图形
bicaso.fillRect(--distance, 50, 50, 50);
}
break;
}
}, 25);
</script>
</body>
第二个例子：实现鼠标粒子跟随效果，要用到underscore库，相关可参考https://blog.csdn.net/napolunyishi/article/details/23695477?utm_medium=distribute.pc_relevant.none-task-blog-OPENSEARCH-3.nonecase&depth_1-utm_source=distribute.pc_relevant.none-task-blog-OPENSEARCH-3.nonecase
<style>
canvas { background: #333; }
</style>
</head>
<body>
<canvas width="800" height="500">您的浏览器不支持此标签！</canvas>
<script src="js/underscore.min.js"></script>
<script>
// 获取canvas元素
var cvs = document.querySelector("canvas");
// 获取上下文对象
var ctx = cvs.getContext("2d");
// 声明一个空数组，用来放后面生成的小球
var ballsArr = [];
// 创建一个小球类
function Balls (x, y){
// 坐标x为传进来的x
this.x = x;
// 坐标y为传进来的y
this.y = y;
// 生成的小球半径为5到10中的任一整数（参数随便）
this.r = _.random(5, 10);
// 生成的小球的颜色为这七种颜色中的随机一种（参数随便）
this.c = _.sample(["red", "orange", "yellow", "green", "cyan", "blue", "white"]);
// 小球坐标x的增量为-4到4之间的整数（参数随便）
this.dx = _.random(-4, 4);
// 小球坐标y的增量为-4到4之间的整数（参数随便）
this.dy = _.random(-4, 4);
// 把生成的小球存入数组ballsArr
ballsArr.push(this);
}
// 给所有Balls绑定一个方法update，目的是为了每次都能按照随机方向移动
Balls.prototype.update = function (){
// 每次x坐标加上增量dx
this.x += this.dx;
// 每次y坐标加上增量dy
this.y += this.dy;
// 每次半径缩小0.5（参数随便）
this.r -= 0.5;
// 半径小于等于0的话，就从小球数组中移出
if(this.r <= 0){
_.without(ballsArr, this);
}
}
// 给所有Balls绑定一个方法render，目的是画圆。
Balls.prototype.render = function (){
// 半径小于等于0就没必要画了
if(this.r <= 0){
return;
}
// 开始绘制
ctx.beginPath();
// 绘制圆形，（圆心坐标x，圆心坐标y， 起始弧度，终止弧度，[顺逆时针]）
ctx.arc(this.x, this.y, this.r, 0, 2*Math.PI);
// 颜色为数组中随机的一个
ctx.fillStyle = this.c;
// 画上画布
ctx.fill();
// 终止绘制
ctx.closePath();
}
// onmousemove事件监听
cvs.onmousemove = function (){
new Balls(event.offsetX, event.offsetY);
new Balls(event.offsetX, event.offsetY);
}
// setInterval 模拟25FPS的帧率
setInterval(function (){
// 因为canvas上屏即像素化，所以先清屏
ctx.clearRect(0, 0, cvs.width, cvs.height);
// _.each方法是针对每一个前面的元素，都运行后面的方法
_.each(ballsArr, function (value){
value.update();
value.render();
});
}, 40);
</script>
</body>
