JetPack之Navigation基本用法

01_JetPack之Navigation基本用法

一.Navigation组件基本组成

导航组件由以下三个关键部分组成:

导航图: 包含所有与Navigation相关信息的 XML 资源文件
NavHost: 显示导航图中目标的空白容器。导航组件包含一个默认 NavHost 实现 (NavHostFragment)，可显示 Fragment 目标
NavController: 在 NavHost 中管理应用导航的对象。当用户在整个应用中移动时，NavController 会安排 NavHost 中目标内容的交换

二.Navigation依赖添加

    dependencies {
      // Java language implementation
      implementation "androidx.navigation:navigation-fragment:2.3.0"
      implementation "androidx.navigation:navigation-ui:2.3.0"
    }

三.创建导航图

可通过一下步骤创建导航图:

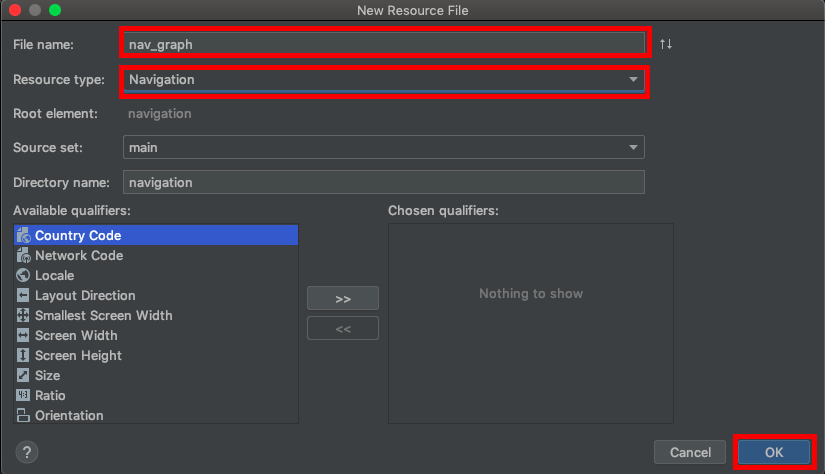

右键点击 res 目录，然后依次选择 New > Android Resource File。此时系统会显示 New Resource File 对话框
在 File name 字段中输入名称，例如“nav_graph”

从 Resource type 下拉列表中选择 Navigation，然后点击 OK

在这里插入图片描述

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto" android:id="@+id/nav_graph">

</navigation>

<navigation> 元素是导航图的根元素。当您向图表添加目的地和连接操作时，可以看到相应的和元素在此处显示为子元素

四.Navigation Editor

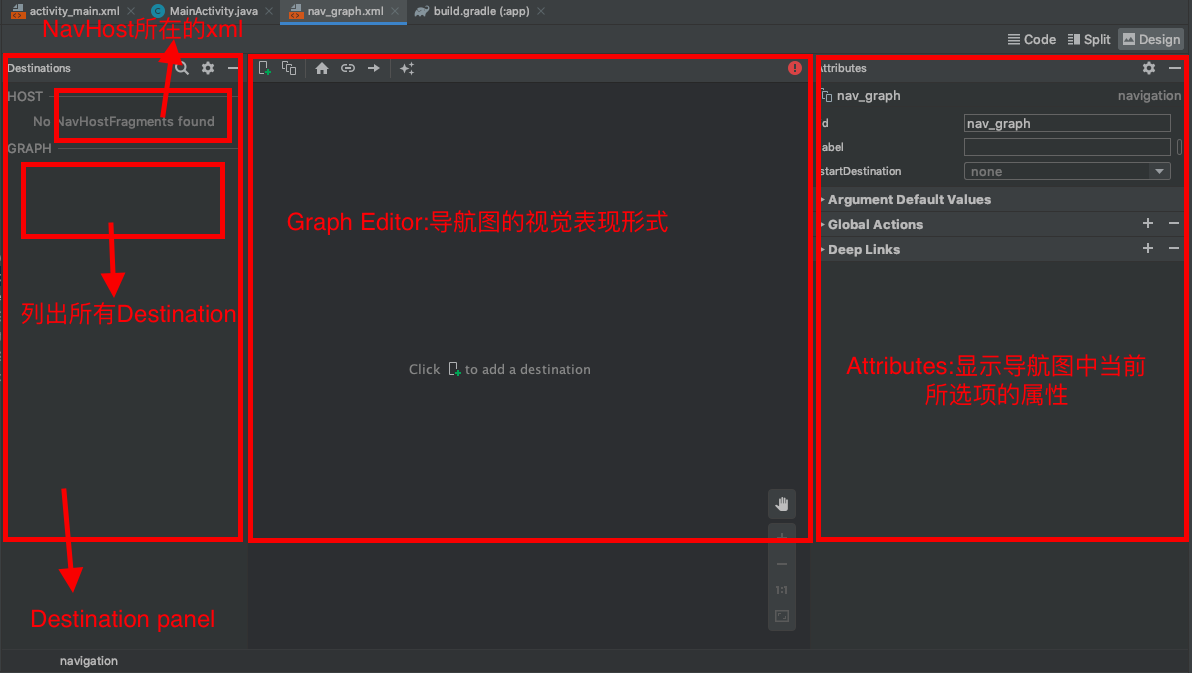

添加导航图后，Android Studio 会在 Navigation Editor 中打开该图表。在 Navigation Editor 中，您可以直观地修改导航图，或直接修改nav_graph.xml

在这里插入图片描述

Destinations panel: 列出了NavHost和目前位于 Graph Editor 中的所有Destination
Graph Editor: 包含导航图的视觉表示形式
Attributes: 显示导航图中当前所选项的属性

五.向 Activity 添加 NavHost

Navigation 组件旨在用于具有一个主 Activity 和多个 FragmentDestination 的应用
主 Activity 与导航图相关联，且包含一个负责根据需要交换Destination的 NavHostFragment

扫描二维码关注公众号，回复： 11486340 查看本文章

NavHost是 Navigation 组件的核心部分之一。NavHost是一个空容器，用户在您的应用中导航时，目的地会在该容器中交换进出

<!-- activity_main.xml -->
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/nav_host_fragment"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:defaultNavHost="true"
        app:navGraph="@navigation/nav_graph" />

</LinearLayout>

android:name 属性值为 NavHost 实现类的全类名
app:navGraph 属性将 NavHostFragment 与导航图相关联。导航图会在此 NavHostFragment 中指定用户可以导航到的所有Destination
app:defaultNavHost=“true” 属性确保 NavHostFragment 会拦截系统返回按钮.如果同一布局（例如，双窗格布局）中有多个NavHost,则必须并且只能指定一个默认的NavHost
从上图中可以看到,当在activity_main.xml中添加了NavHost后,Navigation Editor中已经列出了NavHost所在的布局文件

六.向导航图添加FragmentDestination

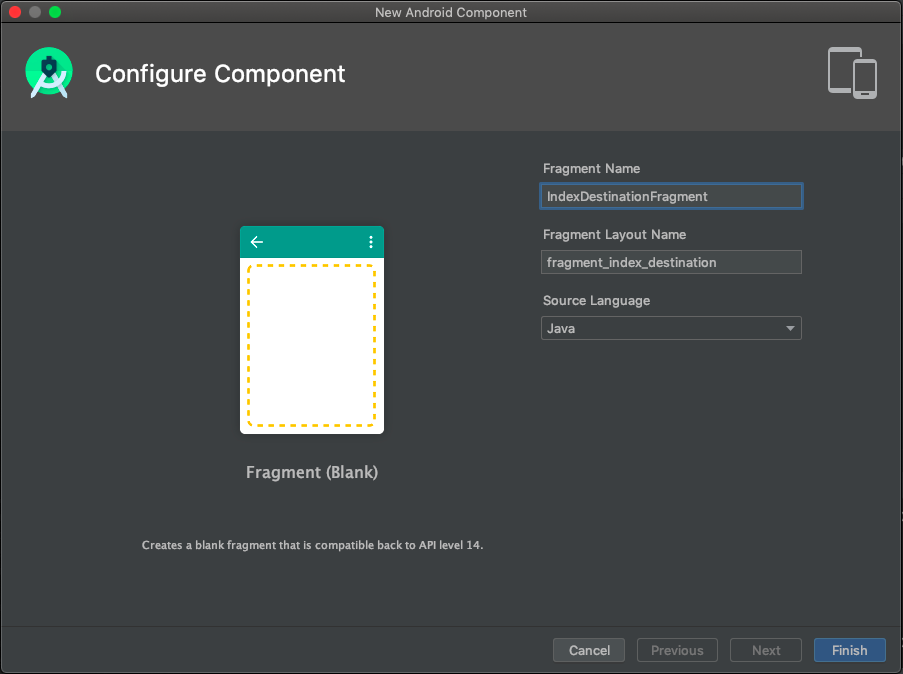

创建Fragment,例如IndexDestinationFragment

将Fragment作为一个Destination添加到nav_graph中

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph">

    <fragment
        android:id="@+id/index_fragment"
        android:name="com.gale.navigation_01.fragments.IndexDestinationFragment"
        android:label="Index"
        tools:layout="@layout/fragment_index_destination"/>

</navigation>

设置起始Destination:将navigation的startDestination属性的值指定为FragmentDestination的id即可

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/index_fragment">

    <fragment
        android:id="@+id/index_fragment"
        android:name="com.gale.navigation_01.fragments.IndexDestinationFragment"
        android:label="Index"
        tools:layout="@layout/fragment_index_destination"/>

</navigation>

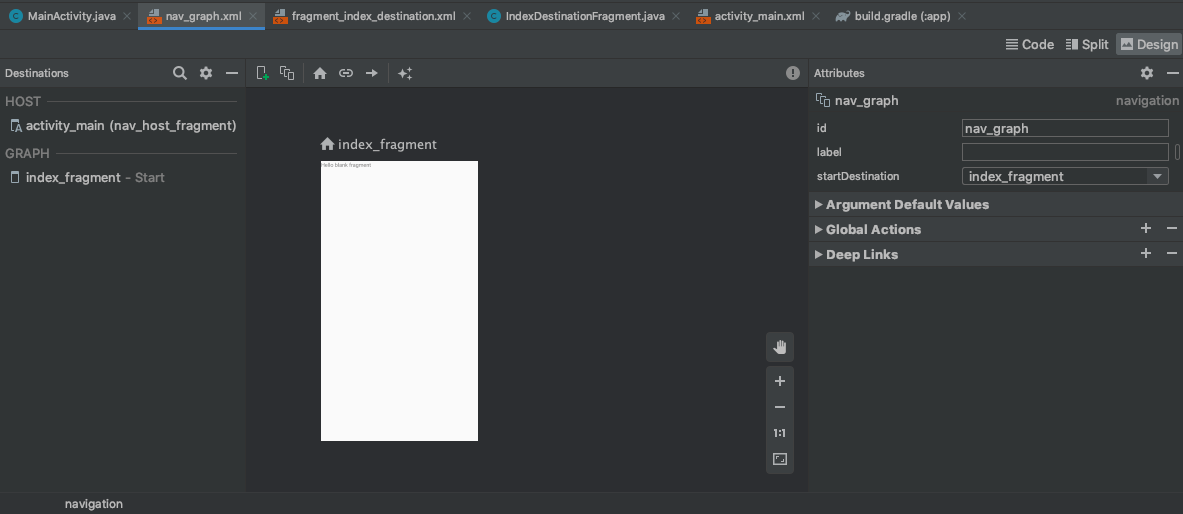

此时打开Navigation Editor后,如图所示,Graph Editor多了一个Destination,并且在其上方多了一个小房子,表示该Destination为起始Destination

七.向导航图添加ActivityDestination

创建Activity,例如DestinationActivity

将Activity作为一个Destination添加到nav_graph中

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/index_fragment">

    <fragment
        android:id="@+id/index_fragment"
        android:name="com.gale.navigation_01.fragments.IndexDestinationFragment"
        android:label="IndexDestinationFragment"
        tools:layout="@layout/fragment_index_destination"/>

    <activity
        android:id="@+id/destination_activity"
        android:name="com.gale.navigation_01.DestinationActivity"
        android:label="DestinationActivity"
        tools:layout="@layout/activity_destination"/>

</navigation>

此时打开Navigation Editor后,如图所示,Graph Editor多了一个ActivityDestination

八.两个Destination建立连接

在源Destination中添加action元素即可,action元素有一个id和一个destination属性(其值为下一个目的Destination的id)

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/index_fragment">

    <fragment
        android:id="@+id/index_fragment"
        android:name="com.gale.navigation_01.fragments.IndexDestinationFragment"
        android:label="IndexDestinationFragment"
        tools:layout="@layout/fragment_index_destination">
        <action
            android:id="@+id/to_destination_activity"
            app:destination="@id/destination_activity"/>
    </fragment>

    <activity
        android:id="@+id/destination_activity"
        android:name="com.gale.navigation_01.DestinationActivity"
        android:label="DestinationActivity"
        tools:layout="@layout/activity_destination"/>

</navigation>

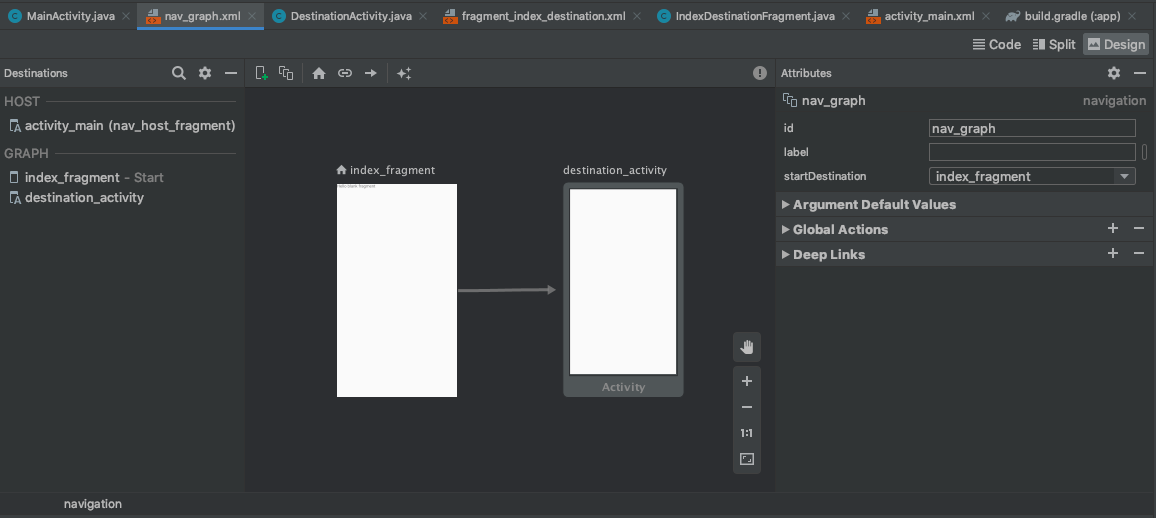

此时打开Navigation Editor后,如图所示,Graph Editor中的两个Destination已经建立了连接

九.在Activity中导航到Destination

导航到Destination是使用 NavController 完成的
在Activity中获取 NavController ,必须保证该Activity中有NavHost

获取NavController

//navHostView:要求其必须包含NavHost的实现类
View navHostView = findViewById(R.id.nav_host_fragment);
NavController navController = Navigation.findNavController(navHostView);

//或者
//R.id.nav_host_fragment:要求其指向的控件必须包含NavHost的实现类
NavController navController = Navigation.findNavController(this, R.id.nav_host_fragment);

通过NavController的navigate方法导航到Destination

//navigate方法的形参为nav_graph.xml中指定的action的id
navController.navigate(R.id.to_destination_activity);

十.在Fragment中导航到Destination

在Fragment中获取 NavController

NavController navController = NavHostFragment.findNavController(this);

通过NavController的navigate方法导航到Destination

//navigate方法的形参为nav_graph.xml中指定的action的id
navController.navigate(R.id.to_destination_activity);

十一.使用 URI 进行导航

为要跳转的Destination添加DeepLink

<!-- nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/index_fragment">

    <fragment
        android:id="@+id/index_fragment"
        android:name="com.gale.navigation_01.fragments.IndexDestinationFragment"
        android:label="IndexDestinationFragment"
        tools:layout="@layout/fragment_index_destination">
        <action
            android:id="@+id/to_destination_activity"
            app:destination="@id/destination_activity" />
    </fragment>

    <activity
        android:id="@+id/destination_activity"
        android:name="com.gale.navigation_01.DestinationActivity"
        android:label="DestinationActivity"
        tools:layout="@layout/activity_destination">

        <deepLink
            app:uri="http://activity/destination_activity" />

    </activity>

</navigation>

通过Destination指定的DeepLink的uri进行跳转

navController.navigate(Uri.parse("http://activity/destination_activity"));
