以下内容以记录一次反相器绘制为例子（数据啥的都不考虑了…因为我是个小萌新）
绘制原理图

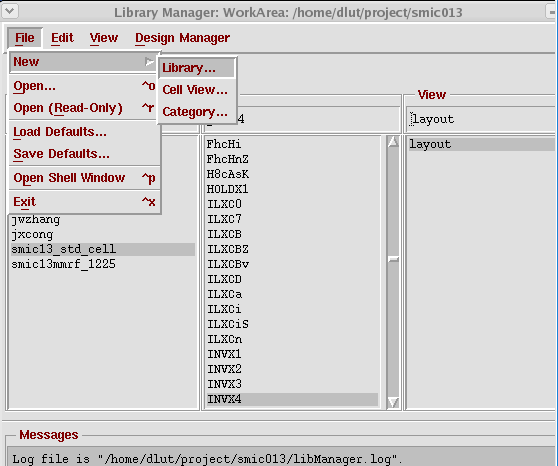

New->library->name建立一个自己的库
New->Cell view…进入
注意：因为绘制原理图，所以Tool要填写Composer-Schematic，然后View name 自动填写，点击ok。
进入下图界面

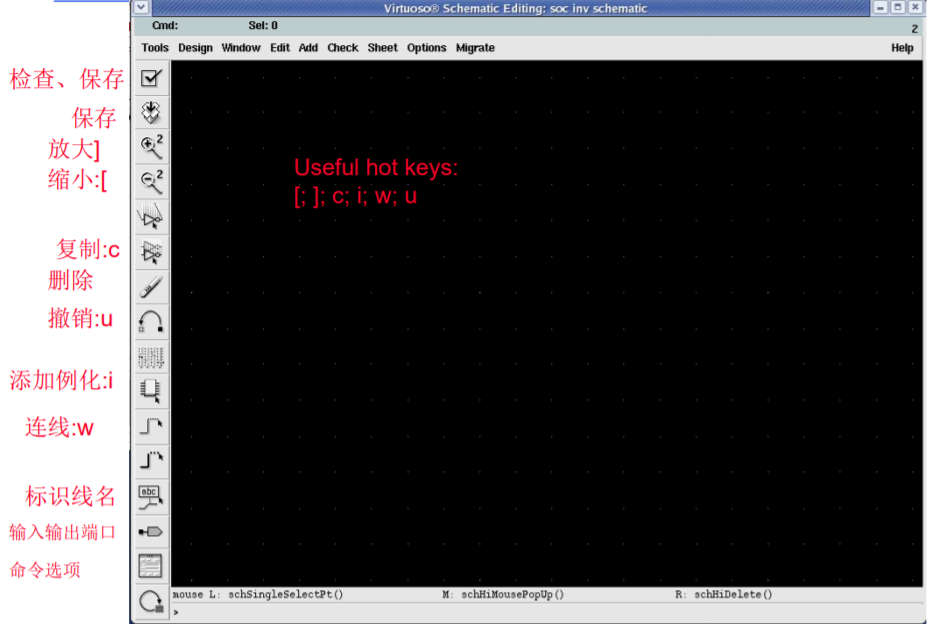

每个功能介绍在左边，快捷键是冒号后面的内容。
我们首先用i快捷键放置器件

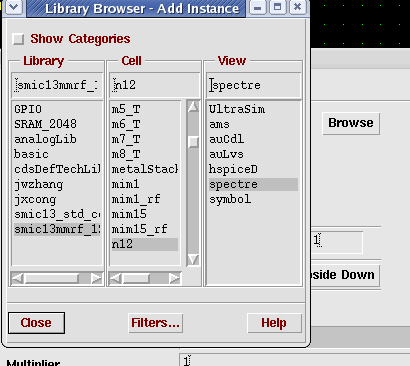

点Browse选择如下：
close->hide，鼠标左键就放置了一个nmos（注意经常按esc取消操作）
单击器件，q键弹出器件信息：
这些东西根据自己设计来定。
同理放置pmos

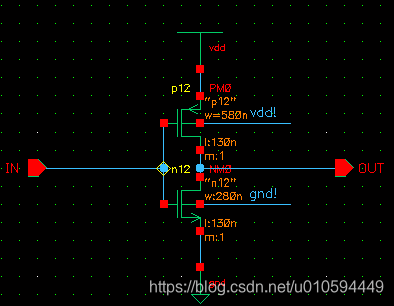

快捷键w用来连线，如下图所示（F键保持合适窗口、方括号调整大小、鼠标右键拖动选择放大、连线要点不要拖、没有端口的双击为确定）
下一步添加电源和地，按i在analogLib中找（F3键是更改设置，如果不好用要注意自己是不是有Fn功能键转换）
然后点击
为衬底连接

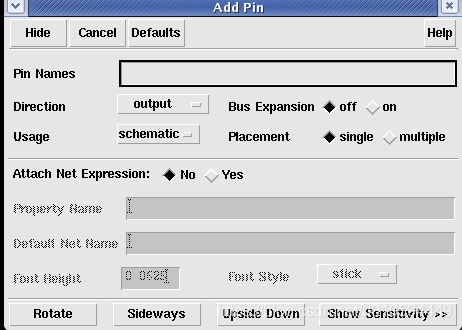

按P（PIN）添加引脚，注意！Direction要选择对应的如（out选择Output）然后再连线
点击第一个Check and save保存
然后生成单元、以供调用
默认配置一顿点OK
生成symbol
保存，退出这个Inv东西的原理图就完成了，但是为了确保好不好用，就像FPGA一样，需要Textbench检测。下面让我们创建INV_TB并进行仿真。
和创建INV开始的步骤并无区别

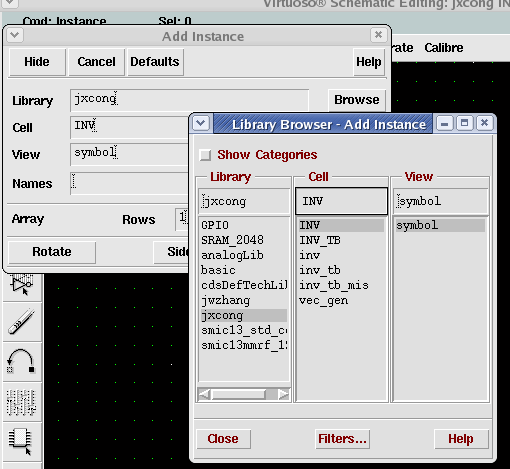

按i将之前的INV添加进来
当然这一个加上电源、地和信号就可以撤了，但我们为了了解快捷键…多费费时间…单重复制，点击器件按C然后左击选择起点，移动鼠标，再左击确定。
多重复制（删除是delete然后单击）
单击，C，F3
Row填4，单击，鼠标下滑完成
之后和建立INV类似，添加vdd、vdc、gnd
单击vdc，按q将vdc电压设为1.2V
加激励源vpluse设置如下

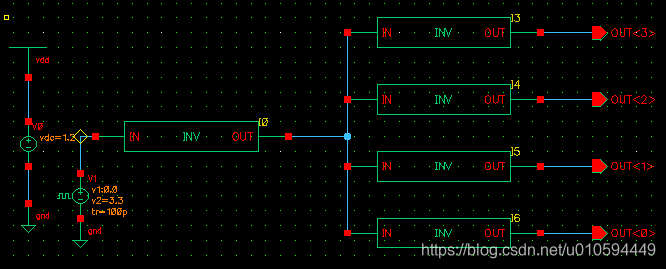

最后将原理图连接如下：

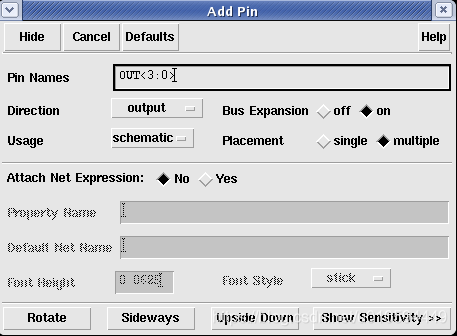

（小技巧，OUT可以一次创建多个同一类型的，设置如下）
然后检查保存
然后创建仿真环境
选择观测点：
回到原理图，点线就是看电压，点端口就是看电流
我选了这几根线，然后点这个看仿真
结果：
点红圈分离
可以看出正确（鼠标选好位置，按M可以看具体数值）
下面介绍一种基于Verilog数模混合的仿真
第一步：选择如下配置创建一个cell
输入如下：
`timescale 1ns/10ps
module vec_gen (out1,out2);
output out1,out2;
reg out1,out2;
initial begin
out1=1'b0;
#3;
out1=1'b1;
#4;
out1=1'b0;
#6;
out1=1'b1;
end
initial begin
out2=1'b0;
#2;
out2=1'b1;
#5;
out2=1'b0;
#9;
out2=1'b1;
end
endmodule
点两个yes完事
生成symbol，然后同TB一样创建一个CELL，然后调用这个模块，连线如下图所示
最大不同出现了
我们要为它额外在产生一个config创建模拟环境

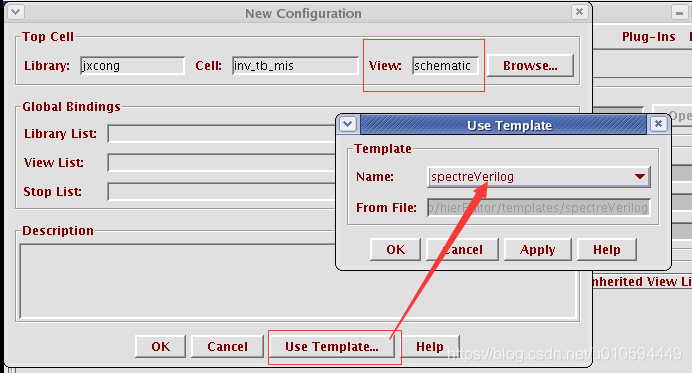

设置如下
导入信息如下就正确
然后点这个config，如之前一样调出
分别修改input和output

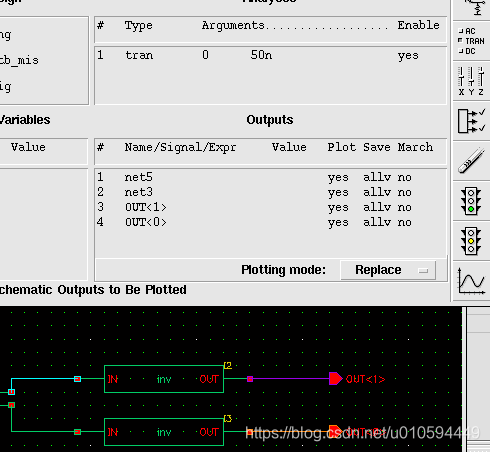

仿真器选择

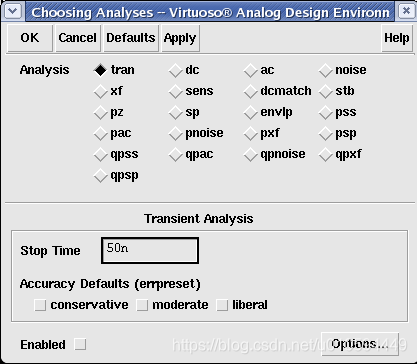

同tb一样的方式选择瞬时仿真，和时间
同之前一样选观察线
结果如下（期间出现了点小问题，就是vdc的数没了导致波形不对，所以大家复现的时候单击vdc按q看看DC voltage是不是1.2V）
