简介

几何着色器(Geometry Shader)是一个可选功能，他介于在顶点和片段着色器之间，接收一组顶点数据，可以对数据进行处理，而且可以根据数据生成不止一个图形，假如你想绘制四个顶点，按照以前的方式，需要for循环四次，每次都顶点数据进行处理，最后传入顶点着色器中。而集合着色器就做了这样一件事。在移动平台上，几何着色器需要OpenGL ES 3.2版本（android 7之上），同样的我们可以先参考文档或其他相关资料学习3.0新特性。

3.0变化

这里简单学习一下3.0和2.0比较重要的变化

attribute和varying，取而代之的是 in和out
文件需要添加#version 300 es (如果是3.2则是320，不加则默认2.0)
还有纹理 texture2D和texture3D统统改为 texture
内置函数gl_FragColor和gl_FragData删除，如果片段着色器要输出用out声明字段输出。不过保留了gl_Position

还有的是layout的作用：可以直接指定位置

// opengl 2.0
uniform  float intensity;
// 代码 赋值
GLES20.glUniform1f(GLES20.glGetAttribLocation(program, "intensity"), 1f)

//opengl 3.0
layout (location = 1) uniform  float intensity;
//直接写上对应的layout的值就可以赋值
GLES30.glUniform1f(1,1f)

几何着色器

绘制点

先看一个几何着色器的例子

#version 320 es
layout (points) in; // 输入
layout (points, max_vertices = 4) out; //输出

in VS_OUT {


    vec3 color;
} gs_in[];

out vec3 fColor;
void build_point(vec4 position);

void main() {


    build_point(gl_in[0].gl_Position);
}

void build_point(vec4 position){


    fColor = gs_in[0].color;
    gl_Position = position + vec4(-0.5, 0.5, 0.0, 0.0);// 1:左上角
    gl_PointSize = 20.0;
    EmitVertex();
    gl_Position = position + vec4(0.5, 0.5, 0.0, 0.0);// 2:右上角
    EmitVertex();
    gl_Position = position + vec4(-0.5, -0.5, 0.0, 0.0);// 3:左下角
    gl_PointSize = 10.0;
    EmitVertex();
    gl_Position = position + vec4(0.5, -0.5, 0.0, 0.0);// 4:右下角
    fColor = vec3(1.0, 1.0, 1.0);
    EmitVertex();
    EndPrimitive();
}

这个几何着色器的作用是：输入一个顶点的数据，输出四个顶点显示在屏幕上；前两个点大小为20，后两个点大小为10；前三个点颜色为红色，最后一个是白色。

在几何着色器的顶部，我们需要声明从顶点着色器输入的类型。这需要在in关键字前声明一个布局修饰符(Layout Qualifier)。这个输入布局修饰符可以从顶点着色器接收下列任何一个值：

points：绘制GL_POINTS（1）
lines：绘制GL_LINES或GL_LINE_STRIP时（2）
lines_adjacency：GL_LINES_ADJACENCY或GL_LINE_STRIP_ADJACENCY（4）（3.0新增类型）
triangles：GL_TRIANGLES、GL_TRIANGLE_STRIP或GL_TRIANGLE_FAN（3）
triangles_adjacency：GL_TRIANGLES_ADJACENCY或GL_TRIANGLE_STRIP_ADJACENCY（6）（3.0新增类型）

以上是能提供给glDrawArrays渲染函数的几乎所有图形了。如果我们想要将顶点绘制为GL_GL_POINTS，我们就要将输入修饰符设置为points。括号内的数字表示的是一个图形所包含的最小顶点数。

接下来，我们还需要指定几何着色器输出的类型，这需要在out关键字前面加一个布局修饰符。和输入布局修饰符一样，输出布局修饰符也可以接受几个值：

points
line_strip
triangle_strip

有了这3个输出修饰符，我们就可以使用输入数据创建几乎任意的形状了。要生成一个点的话，我们将输出定义为points，并输出max_vertices个顶点，如果你生成的顶点数大于max_vertices则不会显示。

下面是接口块（参考高级GLSL）VS_OUT的定义，用来接收顶点着色器中传来的数据（当然也可以定义变量来传递，但是用接口块更方便）。

接下来是使用传入的顶点数据，从3.0版本开始GLSL提供了一个内建(Built-in)变量，它的结构大概如下（参考官方文档）

 in gl_PerVertex {
	highp vec4 gl_Position;
	highp float gl_PointSize;
} gl_in[];

可以通过gl_in数组来取我们传入的顶点数据，例如传入两个顶点，根据索引取出数据即可（gl_in[0]和gl_in[1]）。

EmitVertex方法，指当前一个顶点已经设置完成，包括顶点位置，大小，颜色等等。
EndPrimitive方法，指当前所有顶点这种完成，开始进行绘制。
顶点着色器和片段着色器的代码比较简单，如下

// 顶点着色器用来传递顶点和颜色数据
#version 320 es
layout (location = 0) in vec2 aPos;
layout (location = 1) in vec3 aColor;

out VS_OUT {
    vec3 color;
} vs_out;

void main(){
    vs_out.color = aColor;
    gl_Position = vec4(aPos.x, aPos.y, 0.0, 1.0);
}

// 片段着色器
#version 320 es
precision mediump float;

out vec4 FragColor;

in vec3 fColor;

void main(){
    FragColor = vec4(fColor, 1.0);
}

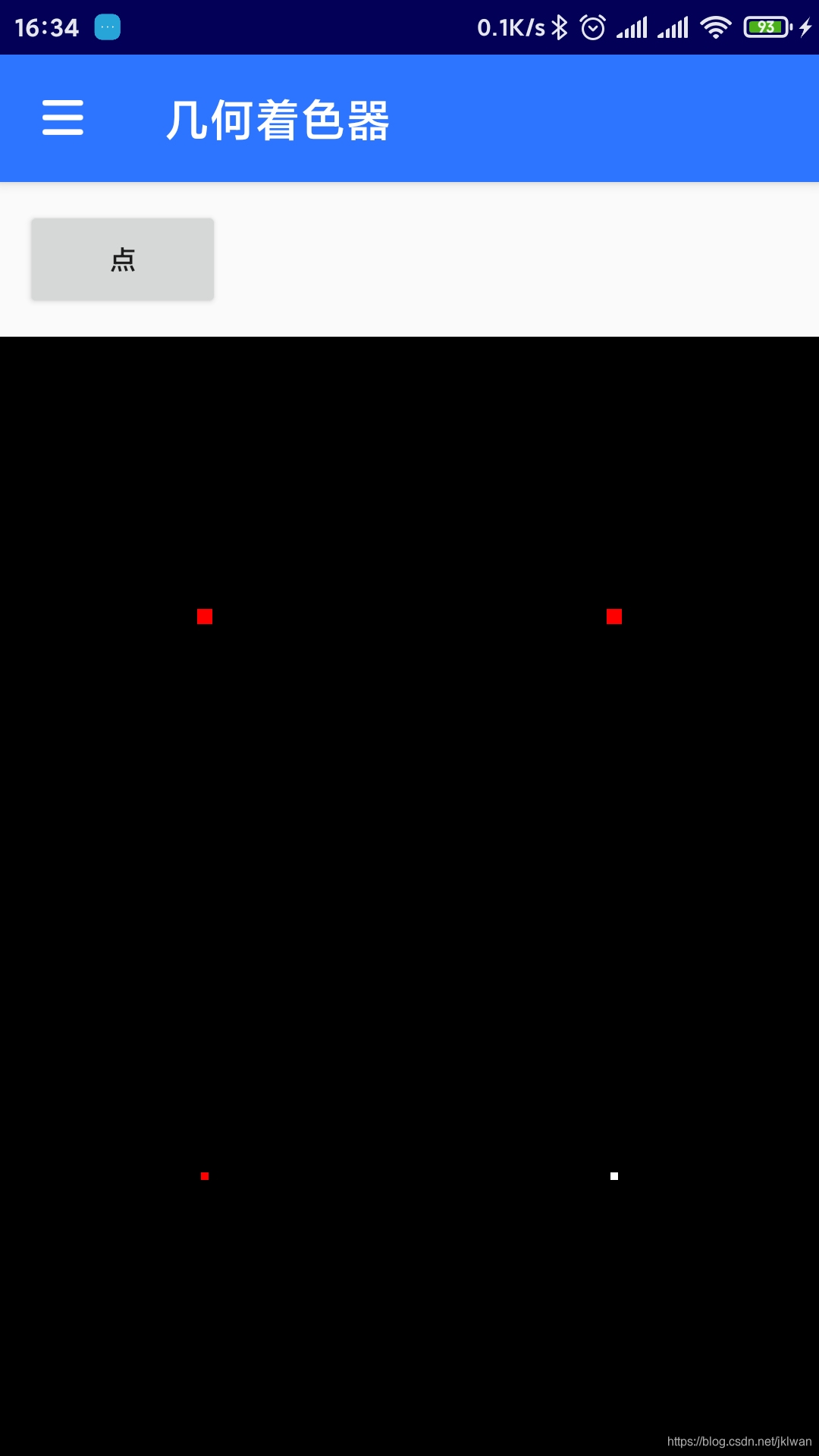

我们传入一个顶点屏幕中心(0,0），颜色传入红色，即可得到如下效果图
绘制点

绘制线

我们可以通过对点处理生成线。这里我们传入四个顶点，

points = new float[]{


	-0.5f, 0.5f, 1.0f, 0.0f, 0.0f, // 左上
	0.5f, 0.5f, 0.0f, 1.0f, 0.0f, // 右上
	0.5f, -0.5f, 0.0f, 0.0f, 1.0f, // 右下
	-0.5f, -0.5f, 1.0f, 1.0f, 0.0f  // 左下
};

然后修改几何着色器的代码，每个顶点生成两个点，左顶点x方向减0.1，右顶点x方向加0.1，把输出的类型改为line_strip，最大值为0，代码如下

#version 320 es
layout (points) in;
layout (line_strip, max_vertices = 2) out;

in VS_OUT {
    vec3 color;
} gs_in[];

out vec3 fColor;
void build_line(vec4 position);

void main() {
    build_line(gl_in[0].gl_Position);
}

void build_line(vec4 position){
    fColor = gs_in[0].color;
    gl_Position = gl_in[0].gl_Position + vec4(-0.1, 0.0, 0.0, 0.0); // 左顶点
    EmitVertex();

    gl_Position = gl_in[0].gl_Position + vec4( 0.1, 0.0, 0.0, 0.0); // 右顶点
    EmitVertex();
    EndPrimitive();
}

可绘制出四条线，分别在屏幕的四个角，效果如下
绘制线

绘制房子

一个小房子的样子如下图，

因为几何着色器的三角形输出只有triangle_strip（因为它更节省节点），我们根据传入的顶点分别生成从1到5五个顶点即可绘制成小房子的样式，输入的顶点坐标和绘制线的相同，我们只需要修改几何着色器的代码，输出类型改为triangle_strip，数量为5。修改后的代码如下

#version 320 es
layout (points) in;
layout (triangle_strip, max_vertices = 5) out;

in VS_OUT {
    vec3 color;
} gs_in[];

out vec3 fColor;
void build_house(vec4 position);

void main() {
    build_house(gl_in[0].gl_Position);
}

void build_house(vec4 position){
    fColor = gs_in[0].color;
    gl_Position = position + vec4(-0.2, -0.2, 0.0, 0.0);// 1:bottom-left
    EmitVertex();
    gl_Position = position + vec4(0.2, -0.2, 0.0, 0.0);// 2:bottom-right
    EmitVertex();
    gl_Position = position + vec4(-0.2, 0.2, 0.0, 0.0);// 3:top-left
    EmitVertex();
    gl_Position = position + vec4(0.2, 0.2, 0.0, 0.0);// 4:top-right
    EmitVertex();
    gl_Position = position + vec4(0.0, 0.4, 0.0, 0.0);// 5:top
    fColor = vec3(1.0, 1.0, 1.0);
    EmitVertex();
    EndPrimitive();
}

效果图如下

爆破物体

物体的爆炸效果，在有些游戏中比较常见，比如当炮弹击中物体时，物体会破碎掉。这样一种效果用几何着色器是可以模拟的（当然效果比较粗糙），我们需要计算绘制的三角形的法向量，然后沿着法向量移动一小段距离，然后根据时间不断的移动或恢复。
计算法向量的代码

vec3 GetNormal(){
    vec3 a = vec3(gl_in[0].gl_Position) - vec3(gl_in[1].gl_Position);
    vec3 b = vec3(gl_in[2].gl_Position) - vec3(gl_in[1].gl_Position);
    return normalize(cross(a, b));
}

计算爆炸效果的代码

vec4 explode(vec4 position, vec3 normal){
    float magnitude = 2.0;
    vec3 direction = normal * ((sin(time) + 1.0) / 2.0) * magnitude;
    return position + vec4(direction, 0.0);
}

最后是整个几何着色器的代码，

#version 320 es
layout (triangles) in;
layout (triangle_strip, max_vertices = 3) out;

in VS_OUT {
    vec2 texCoords;
} gs_in[];

out vec2 TexCoords;

uniform float time;

vec4 explode(vec4 position, vec3 normal);
vec3 GetNormal();

vec4 explode(vec4 position, vec3 normal){
……
}

vec3 GetNormal(){
……
}

void main() {
    vec3 normal = GetNormal();

    gl_Position = explode(gl_in[0].gl_Position, normal);
    TexCoords = gs_in[0].texCoords;
    EmitVertex();
    gl_Position = explode(gl_in[1].gl_Position, normal);
    TexCoords = gs_in[1].texCoords;
    EmitVertex();
    gl_Position = explode(gl_in[2].gl_Position, normal);
    TexCoords = gs_in[2].texCoords;
    EmitVertex();
    EndPrimitive();
}

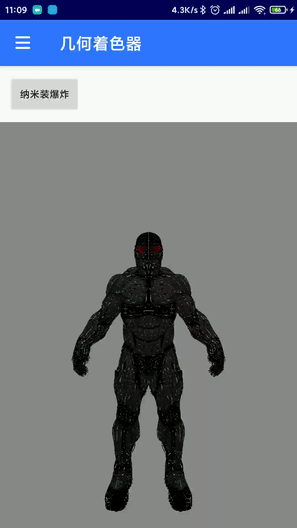

找出我们之前的模型加载中加载纳米装的代码，传入顶点和纹理，运行代码即看到如下的效果，因为图片被压缩过效果不太好，可以下载源码来查看。
爆炸效果

法向量可视化

在学习光照效果时，处理法向量时可能出现错误，但是因为glsl无法调试，无法找到问题所在。这里我们可以利用几何着色器把法向量可视化，进行调试。
法向量可视化需要先绘制物体，然后绘制法向量，还是以纳米装为例，绘制纳米装不再赘述，绘制法向量则只需要传入顶点和法向量即可，然后在几何着色器中进行处理，根据传入的顶点坐标和经过处理的法向量绘制一条线（每个三角形三条线），代码如下

#version 320 es
layout (triangles) in;
layout (line_strip, max_vertices = 6) out;

in VS_OUT {
    vec3 normal;
} gs_in[];

const float MAGNITUDE = 0.2;
void GenerateLine(int index);

void GenerateLine(int index){
    gl_Position = gl_in[index].gl_Position;
    EmitVertex();
    gl_Position = gl_in[index].gl_Position + vec4(gs_in[index].normal, 0.0) * MAGNITUDE;
    EmitVertex();
    EndPrimitive();
}

void main(){
    GenerateLine(0); // 第一个顶点的法向量
    GenerateLine(1); // 第二个顶点的法向量
    GenerateLine(2); // 第三个顶点的法向量
}

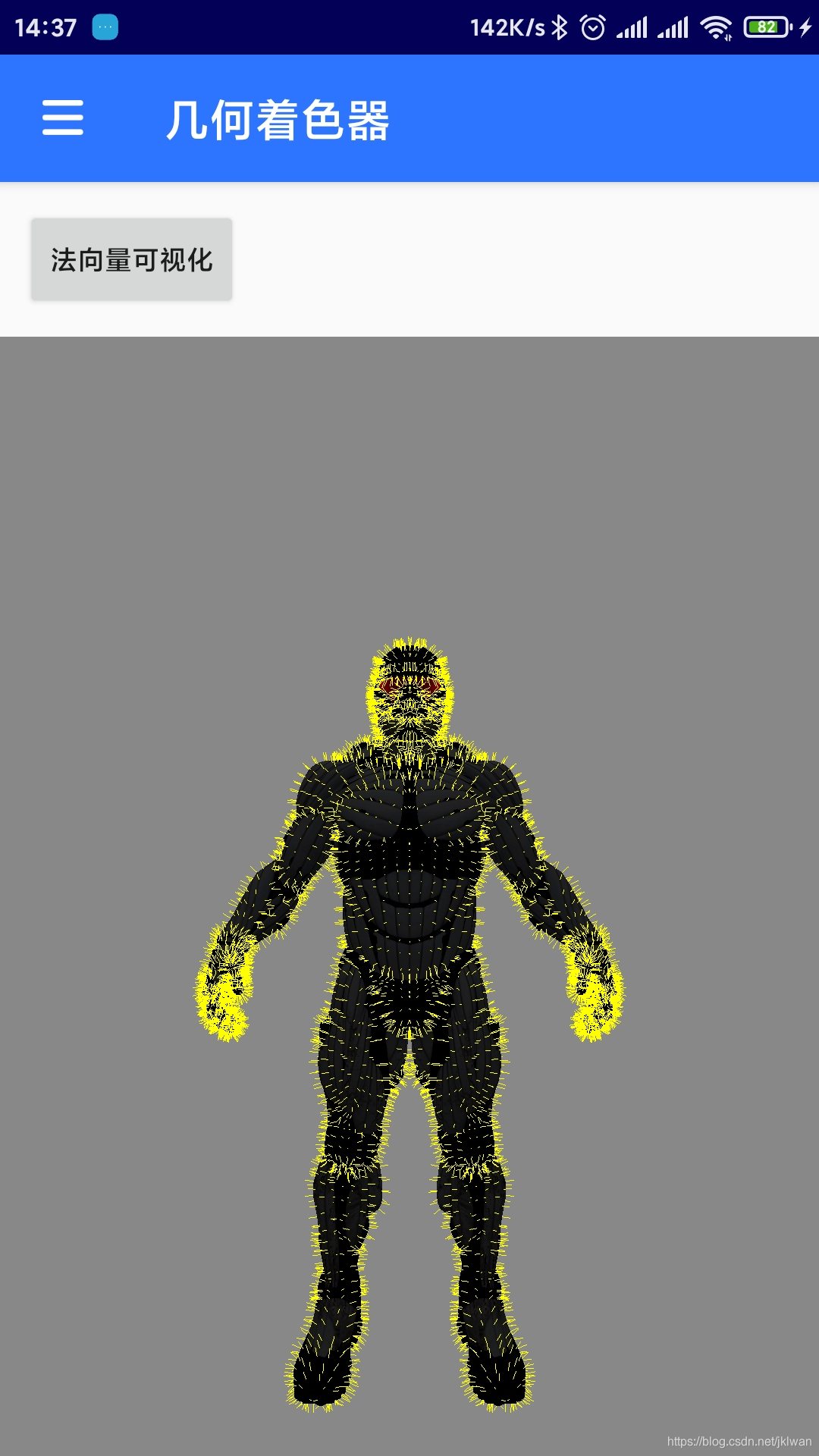

最后的效果图如下
法向量可视化
这样就能帮助我们来判断模型的法向量是否正确了，同样可以用来实现其他功能，例如毛发效果。

本章对应的文档地址，可以参考进行理论学习。
本章源码地址
