雷达图以二维形式综合对比多组数据的差异,常用于比较2组或更多组数据集[1]。chart.js中雷达图的数据准备与其它图形相同,主要差异在于创建chart对象时,图形类型需指定为“radar”。
基本用法

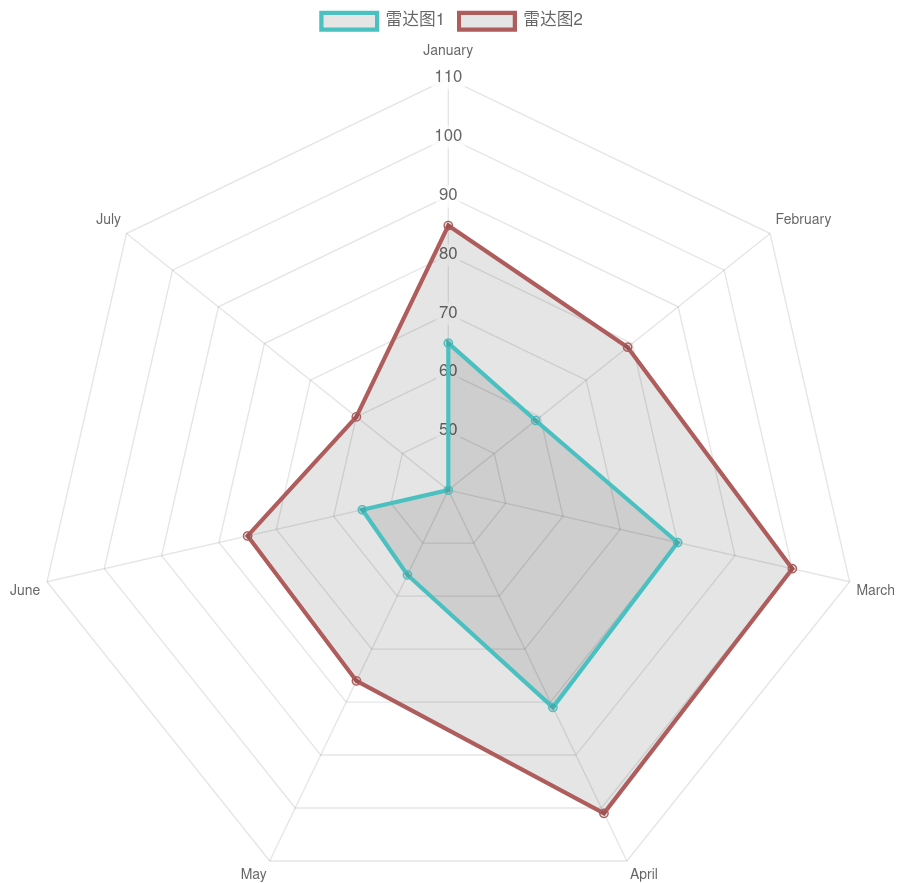

如下列代码及效果图所示,创建雷达图主要是在Chart类构造函数中指定type为radar即可。从图形效果来看,雷达图更适合综合比较数据量不大、数据类型不多的数据集,例如综合比较不同球员的指标(速度、力量、进球数等等)。如果数据量很大,用其它图形可能更适合。
const labels = months({
count: 7});
const data = {
labels: labels,
datasets: [{
label: '雷达图1',
data: [65, 59, 80, 81, 56, 55, 40],
borderColor: 'rgb(75, 192, 192)'
},
{
label: '雷达图2',
data: [85, 79, 100, 101, 76, 75, 60],
borderColor: 'rgb(175, 92, 92)'
}]
};
var barChart = new Chart(ctx, {
type: 'radar',
data: data
});
常用属性
雷达图中的常用属性与折线图相同,没有什么特别的属性,在此仅列出常用属性及简要说明。
属性名称 | 简要说明 | 默认值 |
---|---|---|
backgroundColor | 设置数据集的填充背景色 | rgba(0, 0, 0, 0.1) |
borderCapStyle | 设置边框线线端点的形状 | butt |
borderColor | 设置边框线颜色 | rgba(0, 0, 0, 0.1) |
borderDash | 用于设置边框线中的短划线模式 | [] |
borderDashOffset | 设置绘制边框线中的短划线时的偏移量 | 0 |
borderJoinStyle | 设置线与线连接处的形状 | miter |
borderWidth | 设置边框线的线宽 | 3 |
fill | 是否填充边框线内部区域 | false |
order | 设置数据集的绘制顺序 | 0 |
tension | 设置线段平滑度 | 0 |
pointStyle | 设置边框线上点的形状 | circle |
