chart.js使用学习——折线图（1：基本用法)

折线图，即在直角坐标系中用直线串起来的一系列点形成的图形。在excel、ppt等办公软件中经常见到折线图，应用系统中也有不少统计汇总功能以折线图形式展示。本文根据参考文献1-2学习chart.js中折线图的基本使用方式。
首先看参考文献2中给出的折线图示例效果（对代码进行了微调)，如下图所示。
在这里插入图片描述页面中使用chart.js的大致步骤包括数据准备和创建Chart对象，也可以将数据准备放在Chart对象的构造函数中。
关键的代码如下图所示。首先获取绘制折线图的Canvas对象，接着是数据准备，lables对象用于标识坐标系数据点x轴的标签。data变量保存折线图需要的数据及其它绘图配置。数据准备好之后，创建Chart对象，将canvas对象、绘图类型及绘图数据传递给chart对象即可生成上图所示的折线图。

	   var ctx = document.getElementById('myChart');
       const labels = months({

    count: 7});
       const data = {


       labels: labels,
       datasets: [{


           label: '折线图测试',
           data: [65, 59, 80, 81, 56, 55, 40],
           fill: false,
           borderColor: 'rgb(75, 192, 192)',
           tension: 0.1
       }]
       };

       var lineChart = new Chart(ctx, {


           type: 'line',
           data: data,
           });

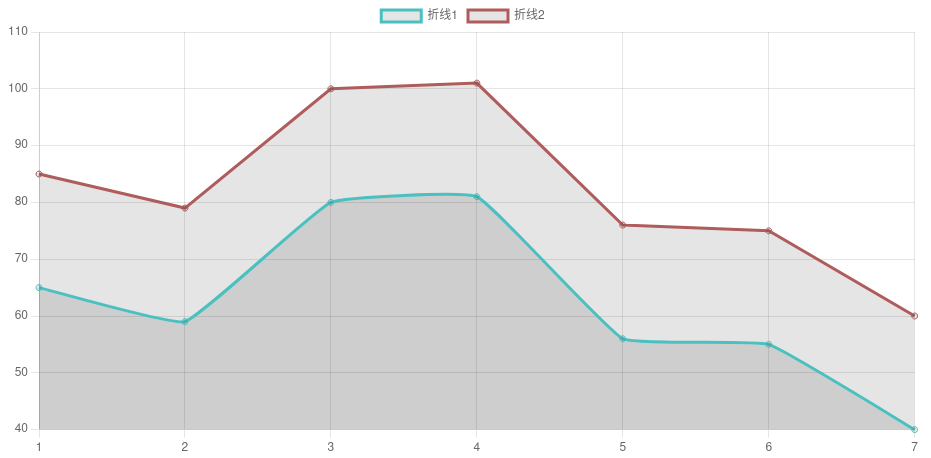

data中可以包含多组数据，如果绘制多条折线，可以在datasets中增加多组数据，示意代码及效果图如下所示：

		const data = {


        labels: labels,
        datasets: [{


            label: '折线1',
            data: [65, 59, 80, 81, 56, 55, 40],
            fill: true,
            borderColor: 'rgb(75, 192, 192)',
            tension: 0.1
        },
        {


            label: '折线2',
            data: [85, 79, 100, 101, 76, 75, 60],
            fill: true,
            borderColor: 'rgb(175, 92, 92)',
            tension: 0,
            showLine:true
        }]
        };

在这里插入图片描述 datasets中可以配置的属性有很多，详细的说明可以查看参考文献2。本文中使用的属性主要有四个，包括：
1）borderColor：设置折线的颜色，
2）fill：取值为true和false，默认为false，用于控制是否填充折线与X轴的中间区域，单条折线和多条折线时的效果如下：
在这里插入图片描述 3）tension：默认值为0，即绘制直线，大于0的话则点与点用曲线连接，其对比图如下所示，折线1的tension设置为1，而折线2的tension设置为0：

4）showLine：取值为true和false，默认为true。设置为false则仅显示折线图中的点，不会显示直线。其对比图如下所示，折线1的showLine设置为true，而折线2的showLine设置为true。
在这里插入图片描述才开始学习使用chart.js的折线图，对chart.js的理解也不深入，后续还会继续学习chart.js的基本概念，同时进一步学习折线图的配置和使用。

参考文献：
[1]https://chartjs.bootcss.com/docs/charts/line.html
[2]https://www.chartjs.org/docs/latest/charts/line.html
