树莓派4B基础软硬件环境搭建

刚入手了一块树莓派，接下来会有系列博客简单记录自己的学习过程。

树莓派的管脚图如下：

树莓派官网是个好东西，建议多去看看，里面产品线丰富，硬件信息介绍，软件下载，一些小项目demo都有。善于利用官网，查找各种资料，快速熟悉并掌握一个硬件或者软件产品也是一种好的学习素养。

For industry – Raspberry Pi

https://projects.raspberrypi.org/en

如下你可以看到详细的raspberry 4b产品的硬件介绍信息

https://datasheets.raspberrypi.com/rpi4/raspberry-pi-4-product-brief.pdf

下面就正是进入配置主题吧！

一.系统烧录

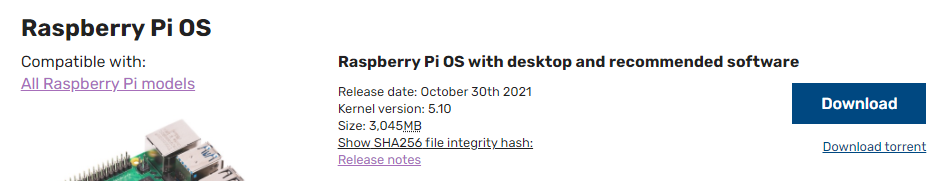

1. 官网上Operating system images – Raspberry Pi下载系统，这里选择带了一些推荐安装软件及桌面版的系统。

2.读卡器上插上SD卡，连接到电脑（SD卡里如果有东西可以先格式化掉）。

3.选择balenaEtcher-Setup-1.5.51.exe作为烧录软件，安装完毕后选择上面下载的系统，通过该软件烧录到SD卡里。

4.完毕后可以看到设备和驱动器里有刚烧录的系统盘（若不出现，重新插拔下）

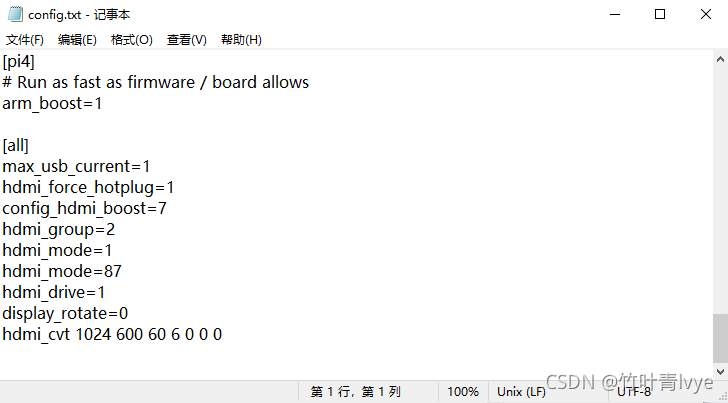

打开boot盘，根目录下有个config.txt,通过修改此文件可以配置相应的系统参数，如下是设置显示屏分辨率为1024 x 600像素需要添加的代码。

[all]
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

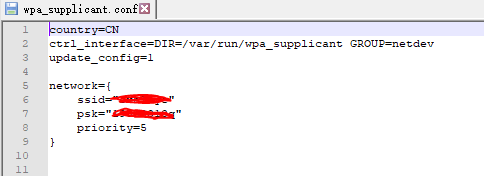

5.后面想通过wifi去连接自己的树莓派，所以第一步得让其开机后自动连上网，所以配置一个名叫wpa_supplicant.conf的文件。ssid就是wifi的名称（英文名），psk就是对应的无线网密码

6.开启ssh功能，可以和板子通信，通过命令语句去控制树莓派的一些动作。新建一个空的ssh文本即可。

7.将这两个文件拷贝到SD卡的根目录下（树莓派第一次开机后会去加载这两个文件，若加载成功，再次查看时发现这两个文件已经没有了）

8.将SD卡从读卡器中拔出，插到树莓派上，给板子通上电源开机。

二.基础功能配置

1.查看树莓派的IP

开机后，由于前面设定了wifi连接，那么如何去查看当前板子的IP呢？可以使用登录到自家路由器，查看当前连接此wifi的所有设备。

如上看到树莓派的IP是192.168.3.157

2.SSH访问树莓派

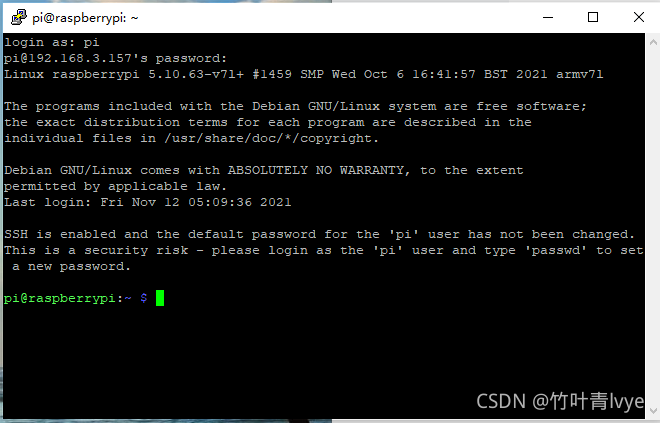

打开putty.exe软件，通过SSH登录树莓派

在出来的窗体中输入账号密码

3.开启VNC

进入后就可以根据需要去敲你的shell命令语句了，这里先去设置打开下VNC服务，以供我在windows上去远程连接树莓派板子。敲入如下命令

选择Interface Options

选择VNC

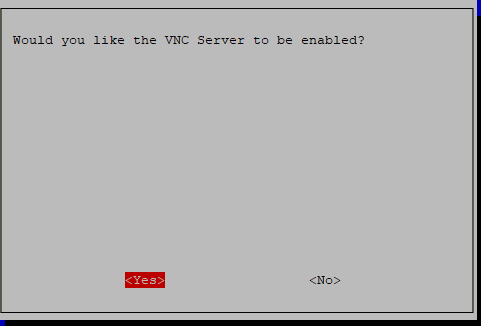

选择上面的yes即可。

设置完毕后可以输入sudo reboot，重启树莓派

自己的win10电脑上安装VNC

输入IP

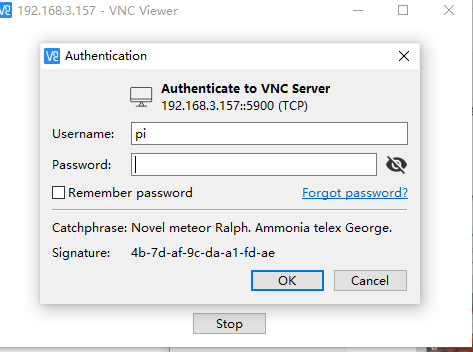

输入密码

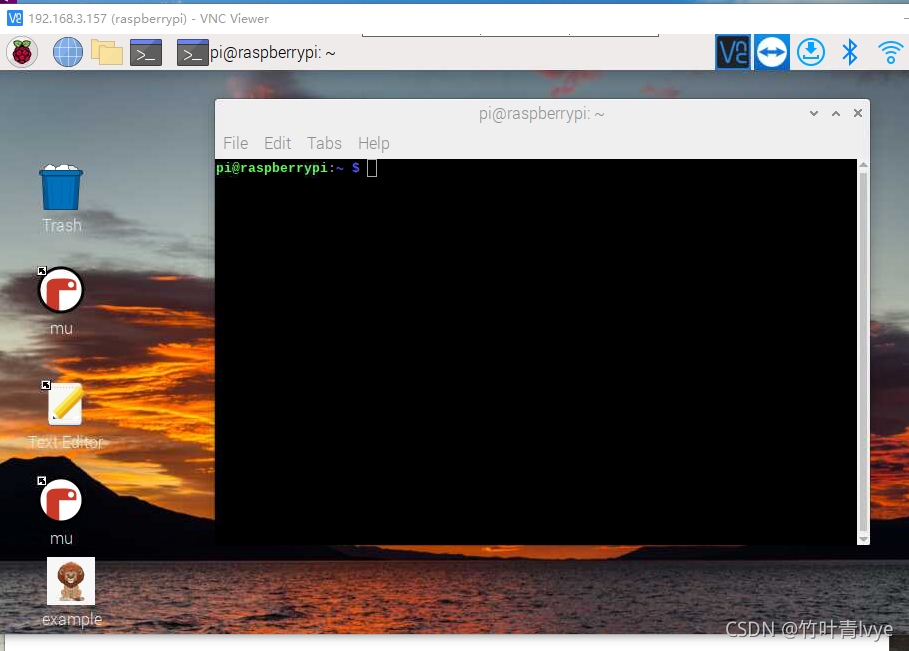

接下来就可以远程登录到树莓派上操作了。

4.解决VNC连接后卡顿问题

连接之后若发现很卡顿，排除系统，网络问题外，可以尝试修改VNC的显示分辨率，在终端中输入

vncserver -geometry 1920x1080

下次登录VNC的时候就以192.168.3.157:24登录即可

再次连接后若发现鼠标箭头呈现叉状，则可以使用如下命令语句

lxappearance

5.常用的命令语句

fee命令查看当前内存使用情况，df -hl命令查询当前硬盘使用情况，

GPU内存分配大小可在/boot/config.txt文件中设置，例如

gpu_mem=64

即分配给GPU64M

6.如何创建双击可运行的脚本

可在桌面上创建两份sh文件，一份用于创建以当前时间命名的文本文件create file.sh。一份用于创建以当前时间命名的文件夹create folder.sh。内容分别如下：

#!/bin/sh

echo test >> $(date -d "today" +"%Y%m%d_%H%M%S").txt

SUFFIX=`date --date= +%Y%m%d%H%M%S`
echo ${SUFFIX}
dir=compile_${SUFFIX}
echo ${dir}
mkdir ${dir}
mkdir ${dir}

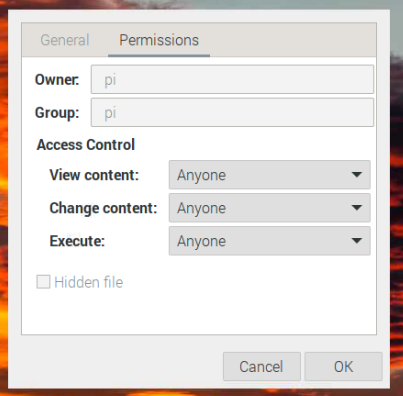

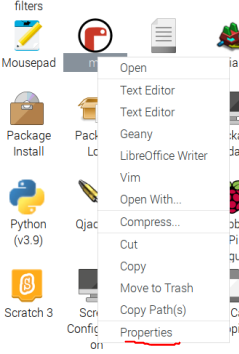

右击文件选择Properties选项，出来的界面如下配置

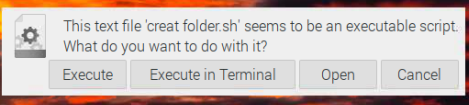

两份文件都进行此操作。完成后双击sh文本文件，便出现如下对话框

选择Execute in Terminal，便执行shell命令。如下是点击几次两个文件后，桌面自动创建的文件夹和文本。

此时可以创建一个show.sh脚本，脚本内内容为：

!/bin/sh
vncserver -geometry 1920x1080

创建fit.sh脚本，脚本内容为：

#!/bin/sh
lxappearance

以后双击对应脚本就能执行shell命令，避免打开终端，在里面输入命令。

7.文件传输

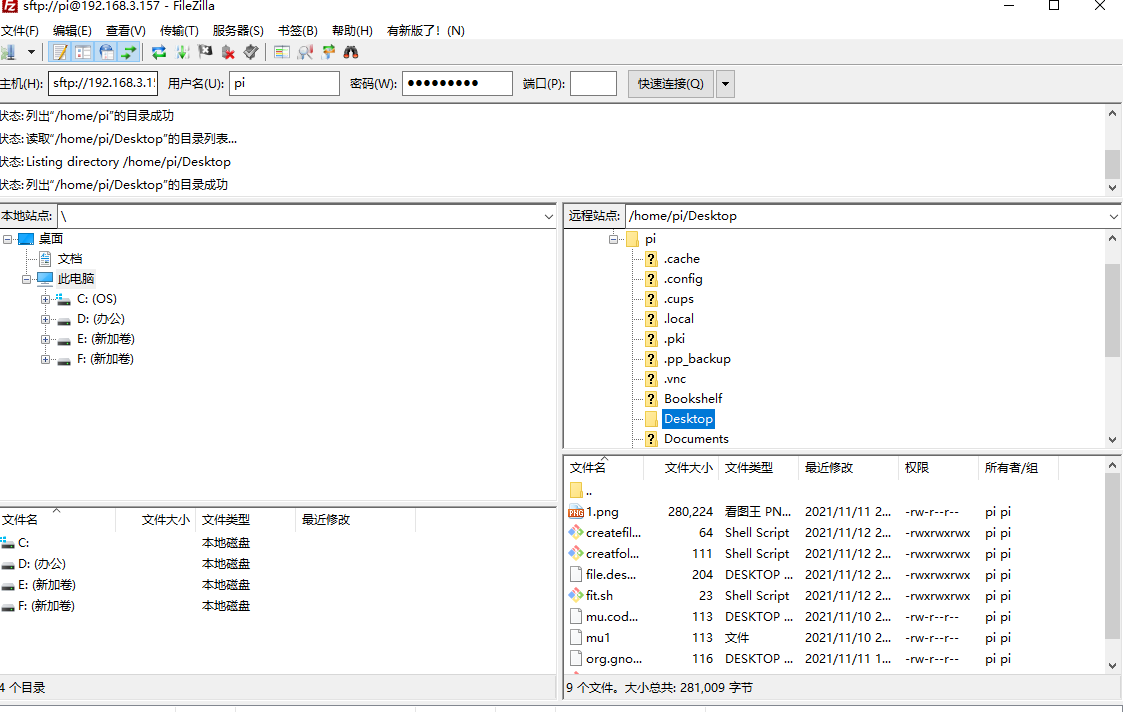

windows系统电脑端安装一个常用的FileZilla Client端，通过此软件可以进行文件传输，图片传输到树莓派上。软件安装完毕后打开，输入对应的信息

选择快速连接，连接成功后，可以看到树莓派上的目录结构，此时就可以可以往树莓派传输图片了。

8.创建桌面快捷方式

创建一个.desktop后缀的文本文件，这里我取名为file.desktop,里面内容编辑为如下：

[Desktop Entry]
Name=example1
Comment=Program
Exec=/home/pi/Desktop/createfile.sh
Icon=/home/pi/Desktop/1.png
Terminal=false
MultipleArgs=false
Type=Application
Categories=Application;Development;
StartupNotify=true

桌面上上面创建的create file改为createfile，此时发现图标变为1.png显示的图，双击运行

可发现此快捷方式生效了，创建的文本见/home/pi文件夹内

9.回收站图标添加到桌面

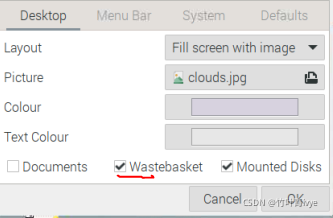

不小心误删除了回收站桌面快捷方式，可以右击桌面，选择Desktop Preferences选项，勾选下如下复选框，即可出现。

接着上一篇，继续如下的一些功能实验。

10. 任务开启自启动

在/home/pi/.config文件夹下创建一个名为autostart的文件夹，文件夹内创建了一个.desktop类型文件，编辑内容如下：

[Desktop Entry]
Name=example1
Comment=autocreatefile
Exec=/home/pi/Desktop/createfile.sh
Icon=/home/pi/Desktop/1.png
Terminal=false
MultipleArgs=false
Type=Application
Categories=Application;
StartupNotify=true

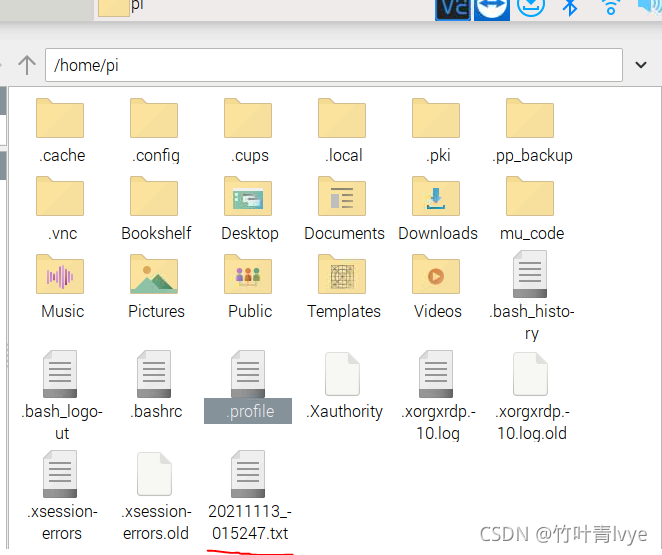

其中的createfile.sh中的内容见上一篇博客，开机便会自动执行create.sh文件，执行自启任务。如下重新开机后发现文本文件自动创建了
