Android Paint API总结和使用方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

//Paint 操作函数 2015年5月15日 Android 4.4

void reset();
void set(Paint src);
void setCompatibilityScaling( float factor);
void setBidiFlags( int flags);
void setFlags( int flags);
void setHinting( int mode);
//是否抗锯齿
void setAntiAlias( boolean aa);
//设定是否使用图像抖动处理，会使绘制出来的图片颜色更加平滑和饱满，图像更加清晰
void setDither( boolean dither);
//设置线性文本
void setLinearText( boolean linearText);
//设置该项为true，将有助于文本在LCD屏幕上的显示效果
void setSubpixelText( boolean subpixelText);
//设置下划线
void setUnderlineText( boolean underlineText);
//设置带有删除线的效果
void setStrikeThruText( boolean strikeThruText);
//设置伪粗体文本，设置在小字体上效果会非常差
void setFakeBoldText( boolean fakeBoldText);
//如果该项设置为true，则图像在动画进行中会滤掉对Bitmap图像的优化操作
//加快显示速度，本设置项依赖于dither和xfermode的设置
void setFilterBitmap( boolean filter);
//设置画笔风格，空心或者实心 FILL，FILL_OR_STROKE，或STROKE
//Paint.Style.STROKE 表示当前只绘制图形的轮廓，而Paint.Style.FILL表示填充图形。
void setStyle(Style style);
//设置颜色值
void setColor( int color);
//设置透明图0~255，要在setColor后面设置才生效
void setAlpha( int a);
//设置RGB及透明度
void setARGB( int a, int r, int g, int b);
//当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷的粗细度
void setStrokeWidth( float width);
void setStrokeMiter( float miter);
//当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷末端的图形样式
//如圆形样式Cap.ROUND,或方形样式Cap.SQUARE
void setStrokeCap(Cap cap);
//设置绘制时各图形的结合方式，如平滑效果等
void setStrokeJoin(Join join);
//设置图像效果，使用Shader可以绘制出各种渐变效果
Shader setShader(Shader shader);
//设置颜色过滤器，可以在绘制颜色时实现不用颜色的变换效果
ColorFilter setColorFilter(ColorFilter filter);
//设置图形重叠时的处理方式，如合并，取交集或并集，经常用来制作橡皮的擦除效果
Xfermode setXfermode(Xfermode xfermode);
//设置绘制路径的效果，如点画线等
PathEffect setPathEffect(PathEffect effect);
//设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等
MaskFilter setMaskFilter(MaskFilter maskfilter);
//设置Typeface对象，即字体风格，包括粗体，斜体以及衬线体，非衬线体等
Typeface setTypeface(Typeface typeface);
//设置光栅化
Rasterizer setRasterizer(Rasterizer rasterizer);
//在图形下面设置阴影层，产生阴影效果，radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色
//注意：在Android4.0以上默认开启硬件加速，有些图形的阴影无法显示。关闭View的硬件加速 view.setLayerType(View.LAYER_TYPE_SOFTWARE, null);
void setShadowLayer( float radius, float dx, float dy, int color);
//设置文本对齐
void setTextAlign(Align align);
//设置字体大小
void setTextSize( float textSize);
//设置文本缩放倍数，1.0f为原始
void setTextScaleX( float scaleX);
//设置斜体文字，skewX为倾斜弧度
void setTextSkewX( float skewX);

图像阴影效果setShadowLayer使用方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

Paint paint = new Paint();
paint.setStyle(Paint.Style.FILL);
paint.setColor(Color.BLACK);
//设置透明度，要在setColor后面设置才生效
paint.setAlpha( 80);

//如果不关闭硬件加速，setShadowLayer无效
setLayerType(View.LAYER_TYPE_SOFTWARE, null);
//(阴影的半径，X轴方向上相对主体的位移，Y轴相对位移)
paint.setShadowLayer( 10, 10, 10, Color.BLACK);
paint.setTextSize( 30);
canvas.drawText( "画一个很大的圆", 80, 50, paint);

//cx和cy为圆点的坐标
int radius = 80;
int offest = 40;
int startX = radius + offest;
int startY = radius + offest + 40;

canvas.drawCircle(startX, startY, radius, paint);

paint.setStyle(Paint.Style.STROKE);
paint.setStrokeWidth( 5);
paint.setShadowLayer( 20, - 20, 10, Color.BLACK);
canvas.drawCircle(startX + radius * 2 + offest, startY, radius, paint);

setXfermode使用方法

Xfer词意为传送，在里可以解释为：第二次的图像是通过何种模式传送到第前一次图像里的，说白了，就是两个图像如何叠加。

Paint的 Xfermode有3种，都是继承 Xfermode：

1）AvoidXfermode  指定了一个颜色和容差，强制Paint避免在它上面绘图(或者只在它上面绘图)。
2）PixelXorXfermode  当覆盖已有的颜色时，应用一个简单的像素XOR操作。
3）PorterDuffXfermode  这是一个非常强大的转换模式，使用它，可以使用图像合成的16条Porter-Duff规则

在Android SDK自带的ApiDemo里没有前两者的案例。可能是因为 PorterDuffXfermode太强大了，这里也就只介绍 PorterDuffXfermode了。

所有的 PorterDuffXfermode：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

     private static final Xfermode[] sModes = {
         new PorterDuffXfermode(PorterDuff.Mode.CLEAR),       //清空所有，要闭硬件加速，否则无效
         new PorterDuffXfermode(PorterDuff.Mode.SRC),         //显示前都图像，不显示后者
         new PorterDuffXfermode(PorterDuff.Mode.DST),         //显示后者图像，不显示前者
         new PorterDuffXfermode(PorterDuff.Mode.SRC_OVER),    //后者叠于前者
         new PorterDuffXfermode(PorterDuff.Mode.DST_OVER),    //前者叠于后者
         new PorterDuffXfermode(PorterDuff.Mode.SRC_IN),      //显示相交的区域，但图像为后者
         new PorterDuffXfermode(PorterDuff.Mode.DST_IN),      //显示相交的区域，但图像为前者
         new PorterDuffXfermode(PorterDuff.Mode.SRC_OUT),     //显示后者不重叠的图像
         new PorterDuffXfermode(PorterDuff.Mode.DST_OUT), / /显示前者不重叠的图像
         new PorterDuffXfermode(PorterDuff.Mode.SRC_ATOP),    //显示前者图像，与后者重合的图像
         new PorterDuffXfermode(PorterDuff.Mode.DST_ATOP),    //显示后者图像，与前者重合的图像
         new PorterDuffXfermode(PorterDuff.Mode.XOR),         //显示持有不重合的图像
         new PorterDuffXfermode(PorterDuff.Mode.DARKEN),      //后者叠于前者上，后者与前者重叠的部份透明。要闭硬件加速，否则无效
         new PorterDuffXfermode(PorterDuff.Mode.LIGHTEN),     //前者叠于前者，前者与后者重叠部份透明。要闭硬件加速，否则无效
         new PorterDuffXfermode(PorterDuff.Mode.MULTIPLY),    //显示重合的图像，且颜色会合拼
         new PorterDuffXfermode(PorterDuff.Mode.SCREEN) };    //显示持有图像，重合的会变白

如果把第二层透明度设为160后效果如下

Paint类setMaskFilter函数的使用

setMaskFilter的参数 MaskFilter 有两个子类： EmbossMaskFilter和 BlurMaskFilter

BlurMaskFilter 指定了一个模糊的样式和半径来处理Paint的边缘。
EmbossMaskFilter 指定了光源的方向和环境光强度来添加浮雕效果。

1
2
3
4
5
6
7
8
9
10
11

// 设置光源的方向
float[] direction = new float[] { 1, 1, 1 };
//设置环境光亮度
float light = 0.4f;
// 选择要应用的反射等级
float specular = 6;
// 向mask应用一定级别的模糊
float blur = 3.5f;
EmbossMaskFilter emboss = new EmbossMaskFilter(direction, light, specular, blur);
// 应用mask
myPaint.setMaskFilter(emboss);

1
2

mBlur = new BlurMaskFilter( 10, BlurMaskFilter.Blur.SOLID);
mPaint.setMaskFilter(mBlur);

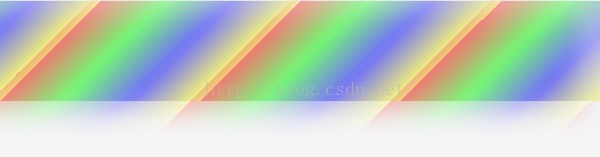

颜色渐变setShader的使用

LinearGradient设置颜色没变的属性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

/*
* LinearGradient shader = new LinearGradient(0, 0, endX, endY, new
* int[]{startColor, midleColor, endColor},new float[]{0 , 0.5f,
* 1.0f}, TileMode.MIRROR);
* 参数一为渐变起初点坐标x位置，参数二为y轴位置，参数三和四分辨对应渐变终点
* 其中参数new int[]{startColor, midleColor,endColor}是参与渐变效果的颜色集合，
* 其中参数new float[]{0 , 0.5f, 1.0f}是定义每个颜色处于的渐变相对位置，这个参数可以为null，如果为null表示所有的颜色按顺序均匀的分布
*/
Shader mShader = new LinearGradient( 0, 0, 100, 100, new int[] { Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW }, null, Shader.TileMode.REPEAT);
paint.setShadowLayer( 20, - 20, 10, Color.BLACK);   //设置阴影

// Shader.TileMode三种模式
// REPEAT:沿着渐变方向循环重复
// CLAMP:如果在预先定义的范围外画的话，就重复边界的颜色
// MIRROR:与REPEAT一样都是循环重复，但这个会对称重复
paint.setShader(mShader); // 用Shader中定义定义的颜色来话

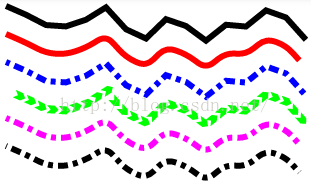

PathEffect 类的使用：

1
2
3
4
5
6
7
8
9

e[ 0] = null; // no effect
// CornerPathEffect(角度)
e[ 1] = new CornerPathEffect( 10); //线带角度的地方会变成弧形
//( {线长度，间隔大小}，与上一次的偏移量)
e[ 2] = new DashPathEffect( new float[] { 10, 5, 5, 5}, phase);
e[ 3] = new PathDashPathEffect(makePathDash(), 12, phase, PathDashPathEffect.Style.ROTATE);
//两种效果全拼，先使用第一种，再使用第二种
e[ 4] = new ComposePathEffect(e[ 2], e[ 1]);
e[ 5] = new ComposePathEffect(e[ 3], e[ 1]);

参考文章： http://wpf814533631.iteye.com/blog/1847661
