LT8912B为MIPI DSI+Audio转1Port_LVDS+HDMI1.4桥接电路，具有单端口MIPI®D-PHY接收器前端配置，MIPI接收4组数据通道，每组数据通道运行1.5Gbps，最大输入带宽高达6Gbps。对于屏幕应用，桥接解码MIPI®DSI 18bpp RGB666和24bpp RGB888数据包，并将格式化的视频数据流转换为兼容的LVDS输出，在25MHz至154MHz的像素时钟下工作，提供每链路4个数据通道的单链路LVDS。对于电视应用，该桥接提供HDMI1.4数据输出，可选SPDIF或2通道I2S串行音频输入。它的高保真2通道I2S可以传输立体声高达192kHz采样率。SPDIF可以携带立体声LPCM音频或压缩音频，包括Dolby®数字和DTS。
◆应用框图
◆订购信息
| Part Number |
Operating Temperature Range |
Package (mm) |
Packing Method |
MPQ |
| LT8912B |
−40°C to +85°C |
QFN64(7.5×7.5) |
Tray(叠盘) |
2600PCS |
我们提供LT8912B开发资料包及在线软硬件技术支持！
◆寄存器配置说明
LT8912B是IIC从器件，需要前端主控 IIC bus 去控制、初始化 LT8912B。
第一部分
1、LT8912B 内部有三个IIC 模块，IIC地址分别是 0x90/0x92/0x94.
I2C_Adr=0x90/0x92/0x94;//bit0是读写标志位；
如果是 Linux 系统，IIC address 的 bit7 作为读写标志位，IIC 地址需要右移一位，
则 I2C_Adr 应该是 0x48 / 0x49 / 0x4a.
LT8912 IIC Address Linux IIC address
0x90 ==》 0x48
0x92 ==》 0x49
0x94 ==》 0x4a
LT8912B slave IIC速率不要超过100KHz。
2、LT8912B 对 MIPI 输入信号的要求：
a) MIPI DSI
b) Video mode
c) non-burst mode（continue mode）--（MIPI 的 CLK 是要连续的）（RK 平台
要选择 MIPI_DSI_MODE_VIDEO_BURST ）
d) sync event or pulse。
MIPI 信号要关闭展频；MIPI 的 CLK 要连续，不能有 LP。
MIPI 信号要关闭 EOTP：
a、MTK 平台 的 dis_eotp_en 的值，改成 TRUE; LK 和 kernel 都需要修改成
TRUE
b、展讯平台的 tx_eotp 的值要置 0 。
c、高通 cfg->append_tx_eot = false.
第二部分
1、LT8912B 支持 HDMI（DVI）和 LVDS 输出，在寄存器配置文档里，如果需要 LVDS

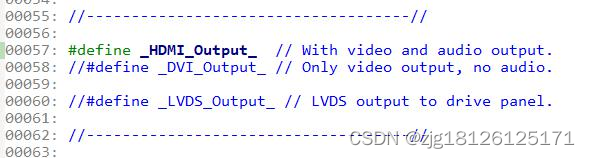

输出，那么需要打开 _LVDS_Output_ 的宏定义（如下图）。
如果需要输出 DVI(准确说是 Single link 的 DVI-D，只有视频信号，没有音频)，那么就
屏蔽_HDMI_Output_宏定义，同时打开_DVI_Output_ 宏定义。
同样，要输出 HDMI（带音频），那么就是屏蔽_DVI_Output_宏定义，打开
_HDMI_Output_宏定义。
MIPI 转 HDMI(DVI)输出是 Bypass 的，前端 MIPI 信号是什么分辨率，输出的 HDMI
（DVI）就是什么分辨率。
MIPI 转 LVDS 输出，可以是 Bypass 输出，也可以 scale 输出（就是 LVDS 输出分辨率
可以缩放成 1080P60 以下分辨率输出）。
2、根据前端 MIPI 信号 Timing 配置 LT8912B MIPI 输入参数（如下图）：
下图设置的 Timing 值要跟 MIPI 信号 Timing 保持一致。
3、如果需要 LVDS 输出去点屏，需要设置 LVDS 的一些配置（如下图）：
如果 MIPI 信号分辨率跟 LVDS 屏分辨率一致，打开_Bypass_Mode_ 宏定义，屏蔽
_Scaler_Mode_ 宏定义。
如果 MIPI 信号分辨率跟 LVDS 屏分辨率不一样，打开_Scaler_Mode_ 宏定义，屏蔽
_Bypass_Mode_ 宏定义。
根据 LVDS 屏规格书，设置色深（6bit / 8bit）、输出模式（VESA/JEIDA）、DE 模式 / Sync
模式 ，打开关闭相应的宏定义。
如果 LVDS 是设置 scaler mode 输出，还需要配置 LVDS 屏的屏参，如下图：
4、LT8912B 支持 IIS 或者 SPDIF 数字音频输入，跟 MIPI 信号一起转成 HDMI 输出（如下图）。
根据 IIS 或者 SPDIF 输入，配置不同的寄存器。
根据输入音频的不同的采样率、数据长度，设置不同的寄存器。
5、AVI（Auxiliary Video Information）设置（具体可以参考 HDMI 规范）：
HDMI_VIC 的值，根据 MIPI 信号分辨率来决定，如果是标准的 HDMI 分辨率，在下面
第二张图的列表里找相应的对应值，如果是其它分辨率，设置为 0。
AVI_PB1：如果色彩空间是 RGB，设置 0x10；如果是 YUV422 色彩空间，设置为 0x30，
LT8912B 是 DSI 的 MIPI 信号输入，DSI 的 MIPI 信号是 RGB 色彩空间，所以这里设置为 0x10。
AVI_PB2 ：设置图像的宽高比，4:3 显示比例设置 0x19；16:9 显示比例设置 0x2A。720P、
1080P、4K30 都是 16:9 的显示比例，800x600/1024x768 这些分辨率是 4:3 显示比例；默认
设置 0x19.
