写在前面
进来的应该都是上程效军老师的数字地形测量课的同学，相信描图作业做得不是很轻松吧（CAD大神略过），本人也是辛辛苦苦描完图后，才学到的arcscan，在创新项目队友的提醒和指导下，完成了快速描图，现在跟大家分享一波。
所需要的工具
看标题大家也都知道了吧，第一， ArcGIS ,第二，就是CAD。
具体步骤
为了提高数字化的采集效率和质量，ArcGIS提供了ArcScan扩展模块。通过ArcScan模块可以轻松地从扫描的栅格图像中创建新要素，这也就给了我们可乘之机。

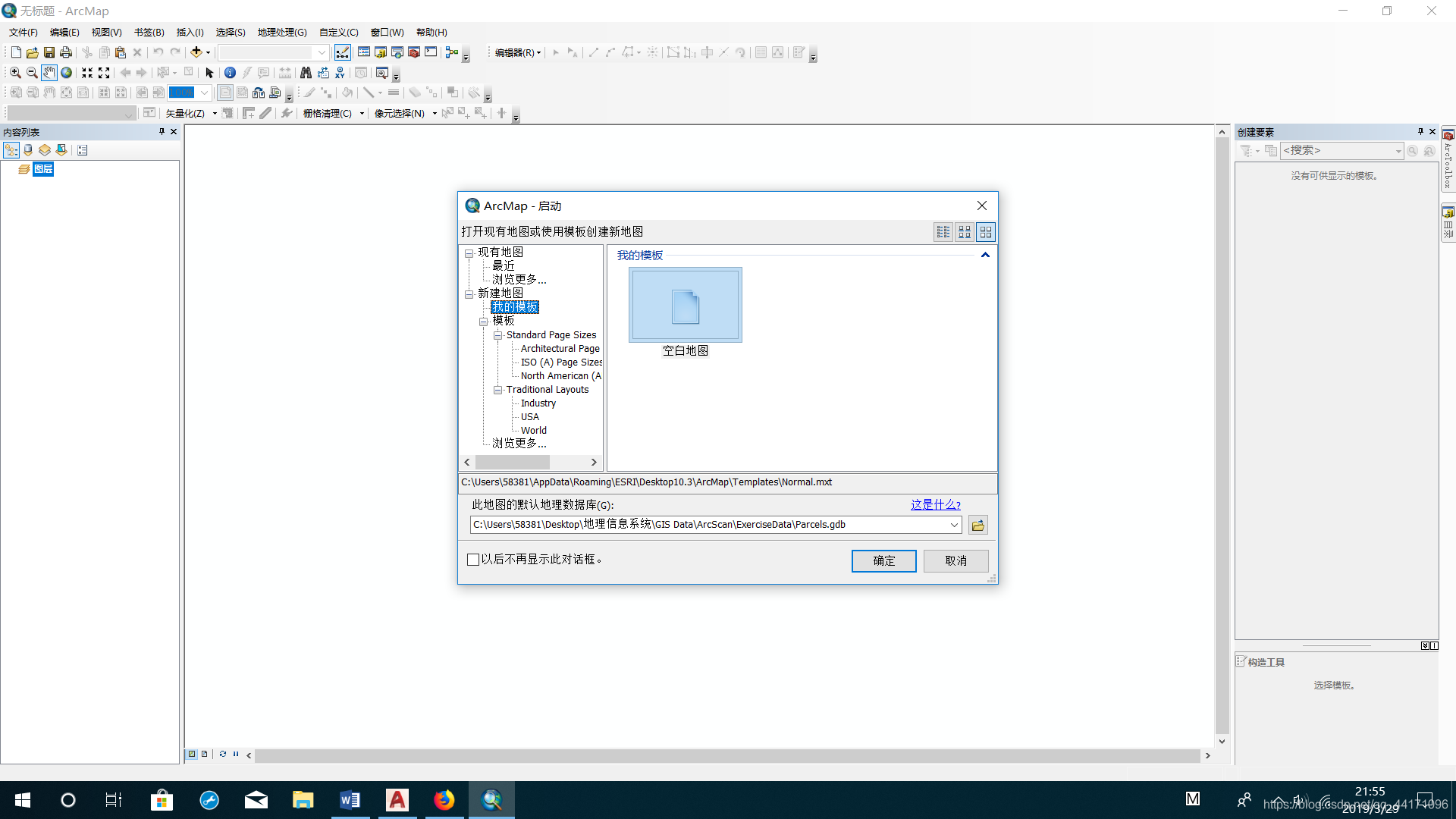

- 启动ArcMap，新建一个模板
- 将文件夹连接到你所要描的图片的所在文件夹，之后再右键图层，选择添加数据，把tif格式的图片添加进去，如果跳出弹窗说要建什么金字塔，选择否，跳出的第二个弹窗选择确定。

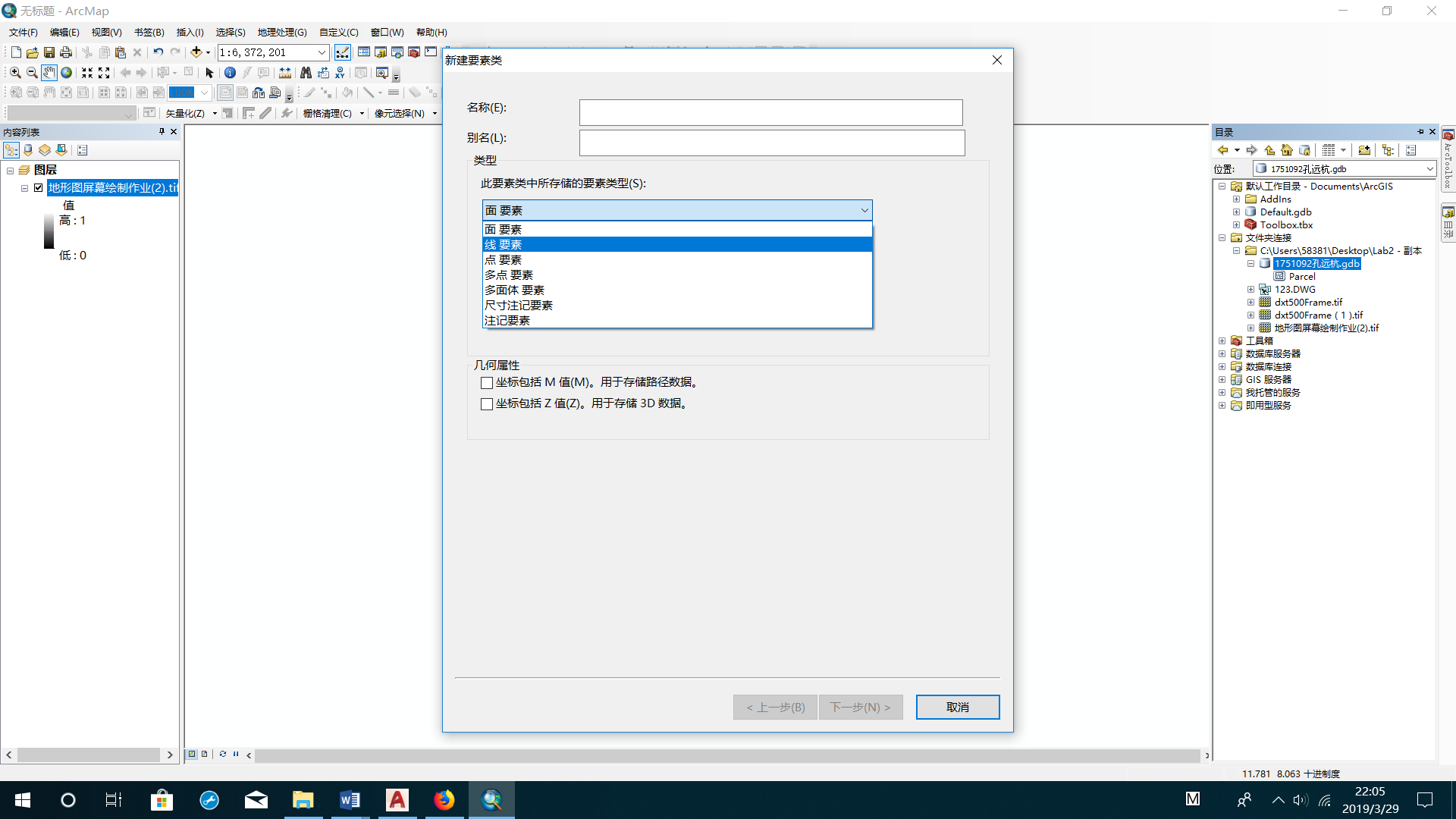

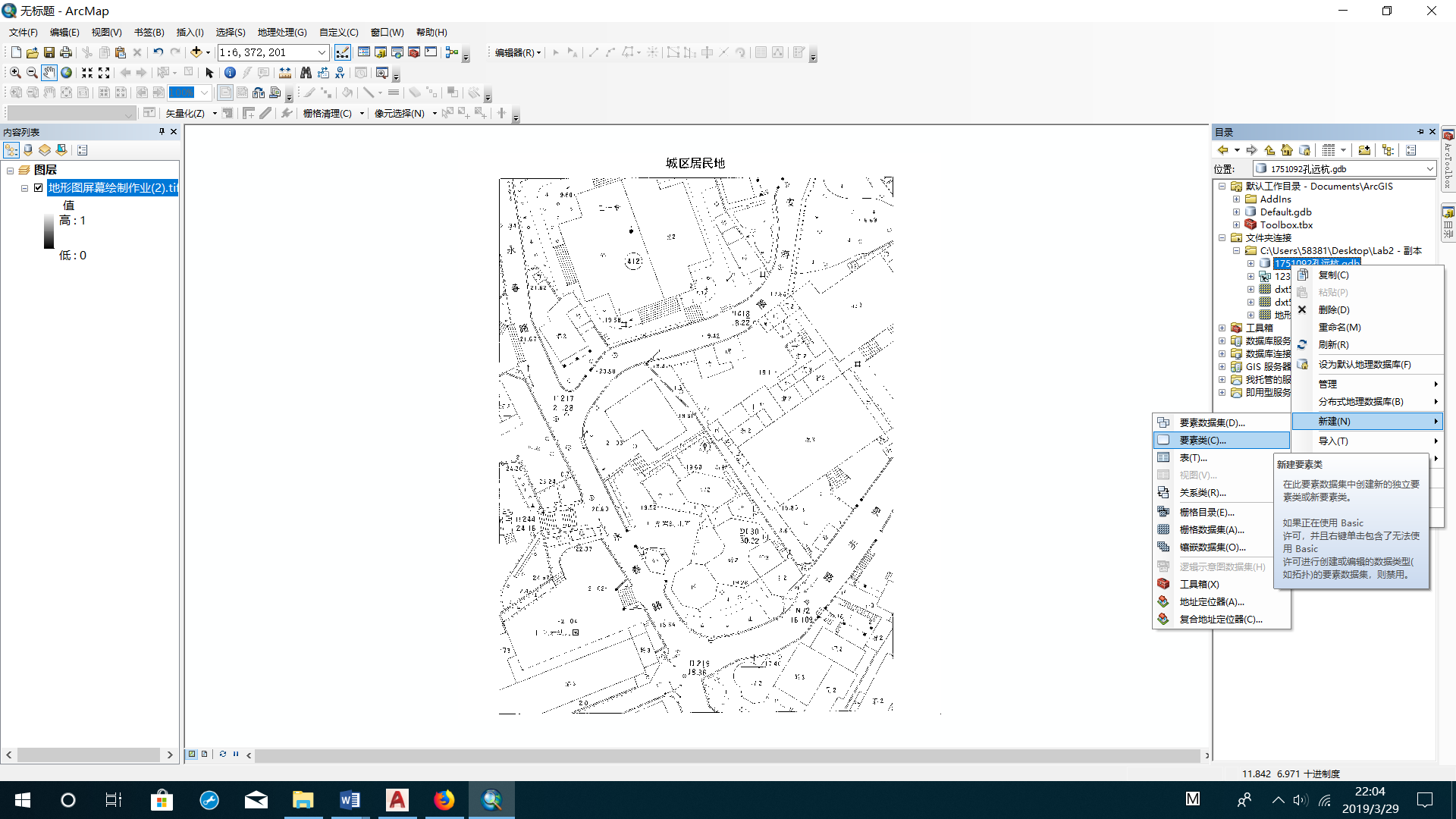

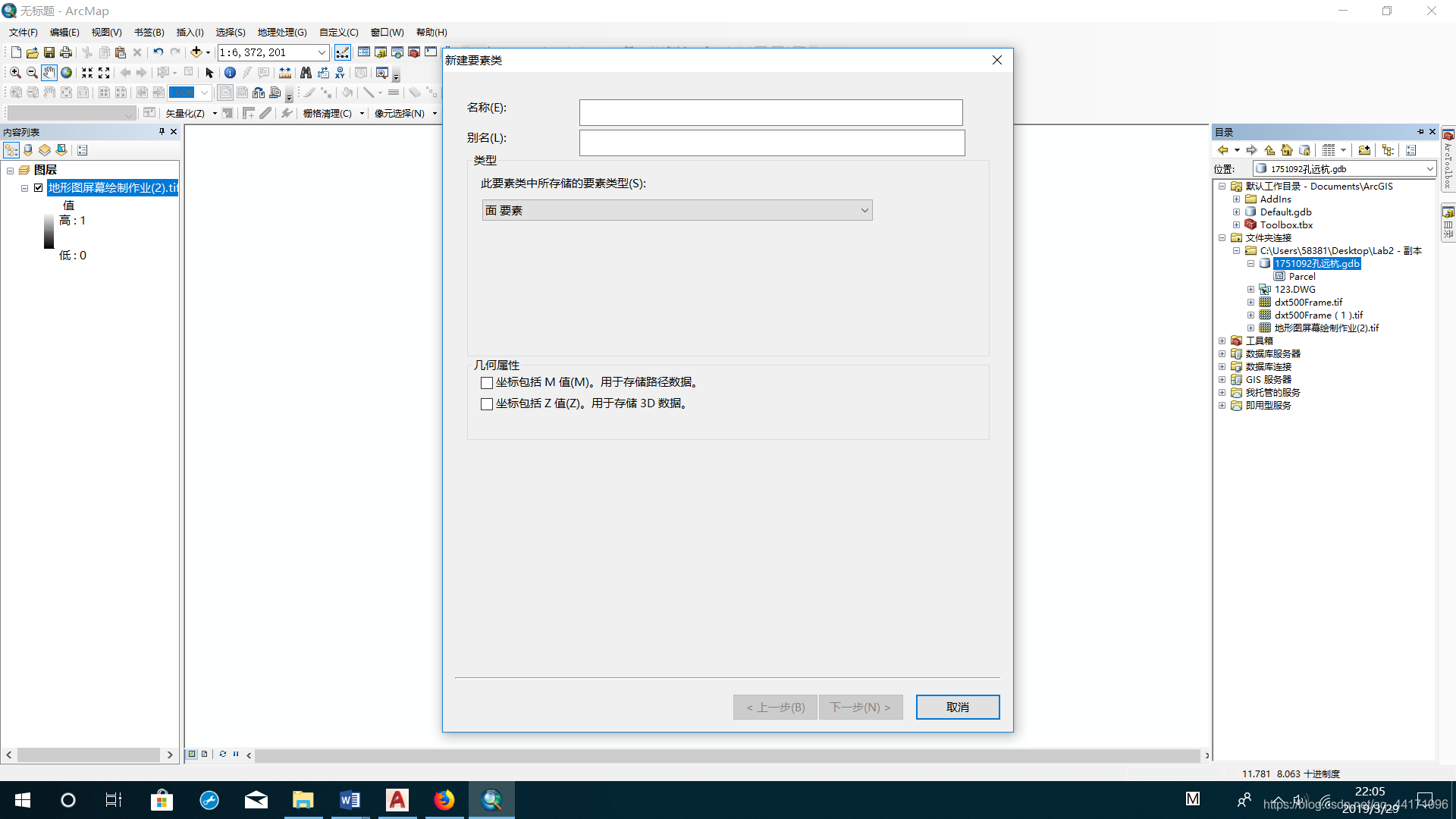

确定之后，打开目录，右键点击连接到的文件夹，选择新建一个文件管理系统数据库。建好数据库之后，右键点击数据库，选择新建，要素类，在弹窗中先给要素命名，然后要素类型选择线要素，一直按下一步，直到完成，重复刚才的操作，建立面要素。（步骤如下图）做好之后就可以开始设置ArcScan工作环境。
- 要使用ArcScan，首先需要加载此扩展模块。单击主菜单上的【自定义】->【扩展模块】，选中【ArcScan】，然后单击【关闭】。单击主菜单上的【自定义】->【工具条】->【ArcScan】，显示ArcScan工具条
其次ArcScan只能处理二值图像，因此要把栅格图像改为二值图像。在ArcMap内容列表中单击【地形图屏幕绘制作业.tif】->【属性】，在【图层属性】对话框中单击【符号系统】选项卡，在【显示】框中，单击【唯一值】，按【确定】返回。
第三，ArcScan必须与ArcMap的编辑环境结合使用，只有在启动编辑会话后才会处于活动状态。
以上三条是ArcScan激活的必要条件，请大家记住。
4.然后设置栅格捕捉环境。编辑和使用ArcScan时，还需要设置捕捉选项。单击【编辑器】->【选项】->【常规】选项卡，选择【使用经典捕捉】。启用经典捕捉时，便会禁用编辑中所使用的【捕捉】工具条的捕捉环境。因此，使用 ArcScan 完成工作后，应取消【使用经典捕捉】来重新启用【捕捉】工具条。单击【确定】返回。
单击【编辑器】->【开始编辑】
为了保证ArcScan追踪轨迹，还需要设置【栅格捕捉】方式。单击【ArcScan】工具条上的【栅格捕捉选项】按钮 ，打开【栅格捕捉】对话框，将最大线宽度值设置为【20】，此设置可以确保捕捉到比较大的栅格像元。单击【确定】返回。
单击【编辑器】->【捕捉】->【捕捉窗口】，在弹出的【捕捉环境】窗口中单击【栅格】旁的加号将其展开，选中【中心线】、【交点】、【端点】、【拐角】选项，完成后关闭窗口。到此为止，关于ArcScan的准备工作就做好了，下面正式开始全自动矢量化。
5. 单击【矢量化】->【矢量化设置】，打开“矢量化设置”对话框，对矢量化设置进行修改，以确保生成要素时获得最佳结果。将【最大线宽度】值更改为 20，将【压缩容差】值更改为 0.1，单击【应用】进行更新。单击【矢量化】->【显示预览】查看批处理矢量化效果，如果对效果不满意，可以继续对矢量化设置进行微调。若满意则【关闭】对话框。
批处理矢量化过程的最后一步是生成要素。单击【矢量化】->【生成要素】

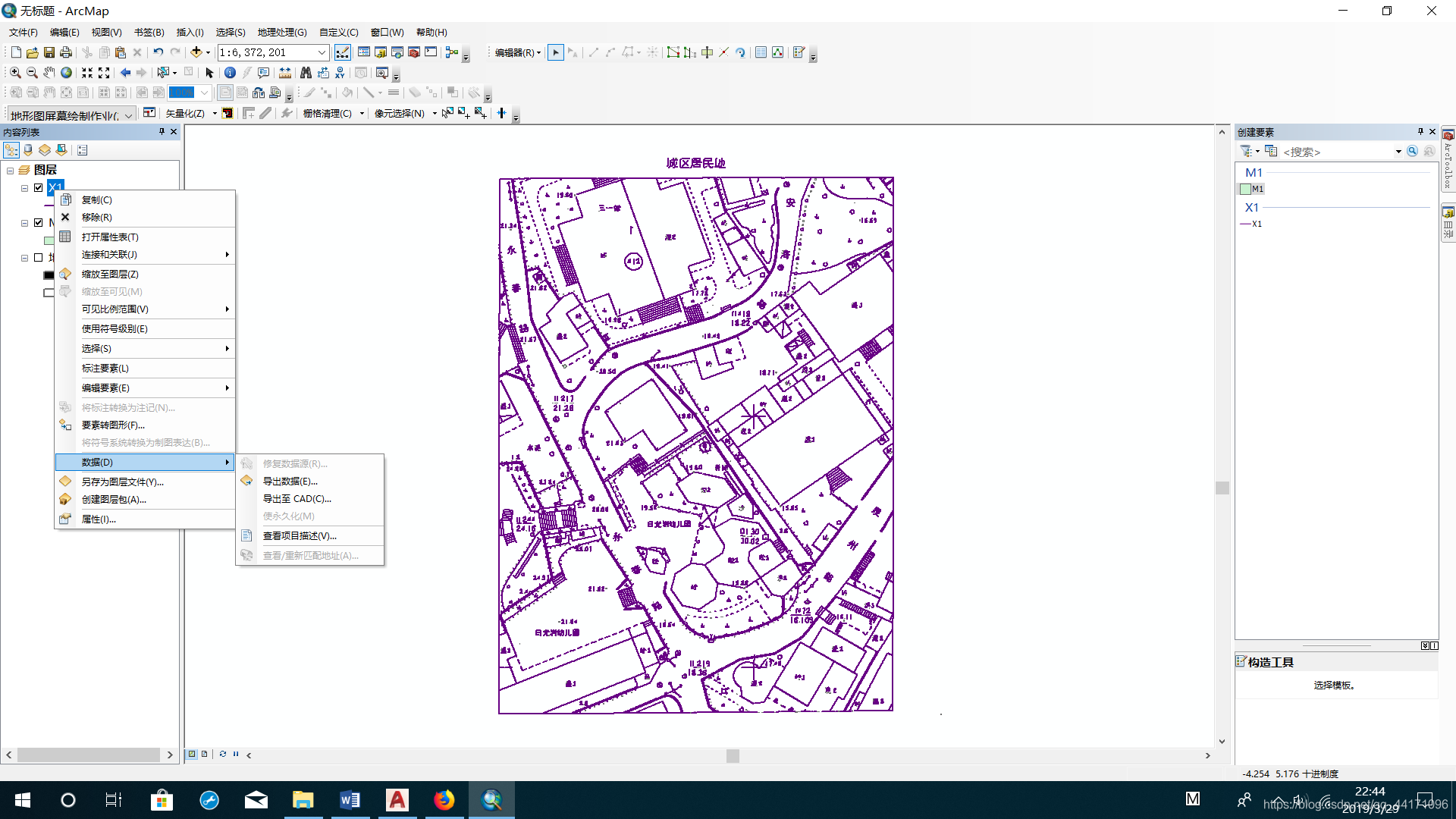

然后右键点击之前创建的面要素，选择【数据】，会看到【导出至CAD】。在弹出的窗口中，点击【输入要素】的下拉箭头，把两个要素都选上，点击【确定】

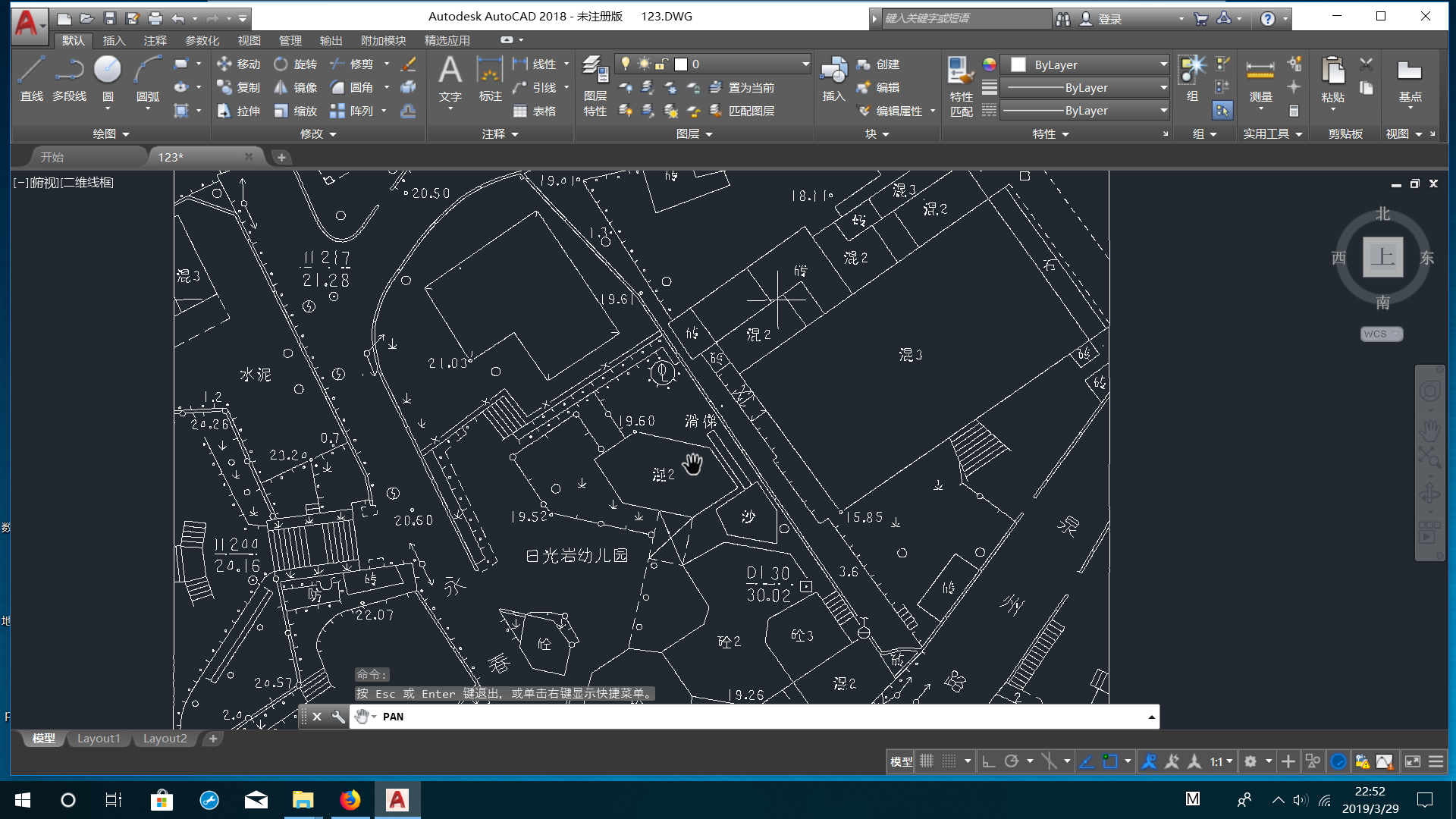

导出完成后，打开你所存放DWG文件的文件夹，用CAD打开，然后调整颜色，就会得到如图所示的东西。
写在最后
这个只能是完成了百分之九十五的工作，大概线型会勾勒出来，然后文字由于不是矢量，效果不是很好，大家可以通过栅格清理把字删掉，自己再在CAD里添加。其他的细节部分还是需要大家去修改，毕竟这不是人工智能，不能什么都不去描图。我的描图作业是自己描的。谢谢大家，第一次写博客，不是那么好，希望大家批评指正。谢谢翔哥的想法！
